Nelle pompe e in vari sistemi idraulici e pneumatici,valvole di ritegno a cinque vieEconnettori a cinque viesono due componenti funzionali cruciali. Lavorano insieme per creare unità di controllo dei fluidi efficienti, sicure e compatte. La seguente analisi riguarderà i principi di funzionamento, le caratteristiche funzionali e gli scenari applicativi tipici.

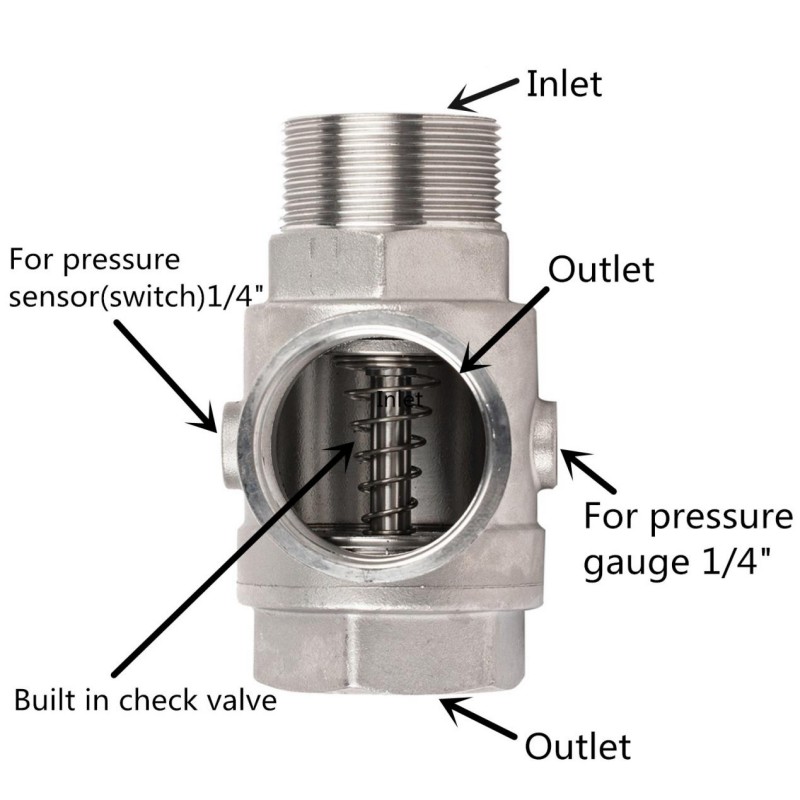

Si tratta di un dispositivo valvolare che integra la funzione di valvola di ritegno unidirezionale con una distribuzione a più interfacce. Un singolo corpo valvola combina il passaggio principale (ingresso e uscita) e più interfacce ausiliarie, in genere comprese le interfacce per manometri, interruttori del sensore di pressione e serbatoi dell'aria. Ciò semplifica notevolmente la progettazione delle tubazioni all'uscita della pompa, consente di risparmiare spazio di installazione e riduce potenziali punti di perdita. Il suo nucleo è una valvola di ritegno incorporata, solitamente controllata da una molla e dalla pressione del fluido. La sua funzione principale è prevenire il riflusso dei fluidi e proteggere apparecchiature come le pompe dell'acqua.
Apertura: quando la pressione del fluido all'ingresso supera la forza di precarico della molla, la pressione spinge il disco lontano dalla sede della valvola, la valvola si apre e il fluido scorre in avanti.
Chiusura: quando la pressione in ingresso diminuisce o la pressione in uscita si inverte, la forza della molla spinge rapidamente il disco verso la sede della valvola, formando una tenuta ermetica e prevenendo efficacemente il riflusso del fluido.
Grazie alla struttura del nucleo della valvola supportata da una molla, supera i limiti delle tradizionali valvole di ritegno del tipo a sollevamento per quanto riguarda la direzione del flusso, ottenendo versatilità per l'installazione verticale o orizzontale, facilitando notevolmente la progettazione del layout delle tubazioni della stazione di pompaggio.
Nei sistemi di pompaggio la valvola di ritegno a cinque vie svolge un ruolo di sicurezza indispensabile:
Prevenzione del riflusso del fluido e protezione dal colpo d'ariete: quando la pompa dell'acqua si ferma improvvisamente, impedisce al liquido ad alta pressione nella tubazione di rifluire e di colpire la girante della pompa, proteggendo i componenti principali della pompa.
Mantenimento della pressione della tubazione: impedisce il riflusso del fluido nella tubazione pressurizzata, aiutando il sistema a mantenere la pressione richiesta durante il funzionamento intermittente della pompa, riducendo gli avvii frequenti della pompa. Isolamento dei sistemi di backup: nei sistemi paralleli multipompa, impedisce al fluido della pompa in funzione di fluire nella tubazione della pompa di backup, garantendo che il percorso di backup sia sempre disponibile.
A connettore a cinque vieè un raccordo integrato con cinque porte di connessione. È un connettore per tubi con struttura interna cava e non ha alcuna funzione di valvola. La sua funzione principale è distribuire fluidi o collegare più dispositivi, formando un punto di distribuzione e raccolta compatto e multifunzionale.
Come raccordo per tubi integrato multipunto, viene utilizzato per distribuire il fluido da un'unica fonte a più destinazioni diverse o per combinare più diramazioni. È un canale puramente fisico che non altera né controlla lo stato del fluido. È adatto per scenari in cui il fluido proveniente dalla tubazione principale deve essere indirizzato a più dispositivi paralleli (come più strumenti o più diramazioni) o per fornire punti di connessione per esigenze temporanee come test della pompa, lavaggio e bypass.
In un'unità compatta di controllo della pressione di uscita della pompa, è possibile vedere:
Conduttura principale: il tubo principale di uscita della pompa (ad esempio, 1 pollice) è collegato a una porta principale del raccordo a cinque vie.
Protezione di sicurezza: una valvola di ritegno con filettatura interna da 1 pollice è installata a valle della tubazione principale (sull'altra porta principale opposta del raccordo a cinque vie) per impedire il riflusso della pressione a valle.
Controllo del sistema: un interruttore del sensore di pressione è installato su una porta da 1/4 di pollice del connettore a cinque vie per monitorare la pressione del sistema. Quando la pressione raggiunge il valore impostato, l'interruttore può controllare automaticamente l'avvio e l'arresto della pompa, ottenendo l'automazione del sistema e la protezione da sovraccarico.
Monitoraggio visivo: un manometro è installato su un'altra porta da 1/4 di pollice del connettore a cinque vie, fornendo agli operatori letture intuitive e in tempo reale della pressione del sistema.
Espansione o limitazione della pressione: la quinta porta può essere utilizzata per collegare una valvola di sicurezza, una valvola limitatrice della pressione o come interfaccia di monitoraggio di backup aggiuntiva.
Le differenze principali tra i due prodotti sono le seguenti:
| Caratteristica | Valvola di ritegno a cinque vie | Connettore a cinque vie |
| Funzione principale | Funzione valvola di ritegno + Distribuzione interfaccia (Integrazione funzione) | Collegamento e deviazione di tubi puri (nessuna funzione di controllo) |
| Struttura interna | Nucleo della valvola, molla e altri meccanismi della valvola di ritegno incorporati | Cavità cava, nessuna parte in movimento |
| Funzione principale | Previene il riflusso dei media, protegge le apparecchiature, integra le interfacce di monitoraggio | Raggiunge una distribuzione fluida da un percorso a più percorsi o più percorsi convergenti in uno solo |
| Ruolo del sistema | Componente critico di sicurezza e controllo | Componente di collegamento e distribuzione delle tubazioni |
| Posizione di installazione | Solitamente fissato alla tubazione principale all'uscita della pompa | Ubicazione flessibile a seconda delle esigenze di deviazione |
Altamente integrato e salvaspazio: combina i punti di connessione di più componenti funzionali in un unico connettore compatto, semplificando notevolmente il layout dei tubi e rendendo la struttura del sistema più piccola e ordinata.
Facilità di installazione e manutenzione: tutti gli accessori di monitoraggio e controllo sono posizionati centralmente, facilitando l'installazione, il debug e l'ispezione quotidiana.
Funzionalità completa: consente di ottenere contemporaneamente più funzioni su un nodo, tra cui il controllo on/off del canale principale, l'antiriflusso, il controllo automatico della pressione e il monitoraggio della visualizzazione della pressione.
Punti di perdita ridotti: rispetto all'utilizzo di più connettori a T e diritti, l'utilizzo di un singolo connettore a cinque vie riduce significativamente i potenziali punti di perdita e migliora l'affidabilità del sistema.
Puoi scegliere in base alle esigenze principali del tuo sistema di pompaggio:
Se è necessario prevenire il riflusso dell'acqua, proteggere la pompa e si desidera installare manometri e pressostati centralmente per semplificare le tubazioni, è necessario scegliere una valvola di ritegno a cinque vie. Questa è una configurazione del sistema di pompaggio standard, efficiente e sicura.
Se si dispone già di una valvola di ritegno separata o se il sistema deve solo distribuire uniformemente un singolo flusso di fluido su più rami senza requisiti di ordine specifici, un connettore a cinque vie è più economico e diretto.
Quando si scelgono questi prodotti, è necessario abbinare il materiale appropriato (come ottone, acciaio inossidabile) e il modello in base alle caratteristiche del fluido del sistema (corrosività, temperatura), pressione di esercizio e standard di connessione (come le specifiche di filettatura BSPT, BSP, NPT).
In breve, questi due tipi di prodotti, sebbene piccoli, sono componenti chiave indispensabili per costruire un sistema di pompaggio reattivo, sicuro e progettato in modo intelligente. Attraverso un design ingegnoso, trasformano la complessa logica di controllo dei fluidi in una realtà fisica semplice e affidabile.
