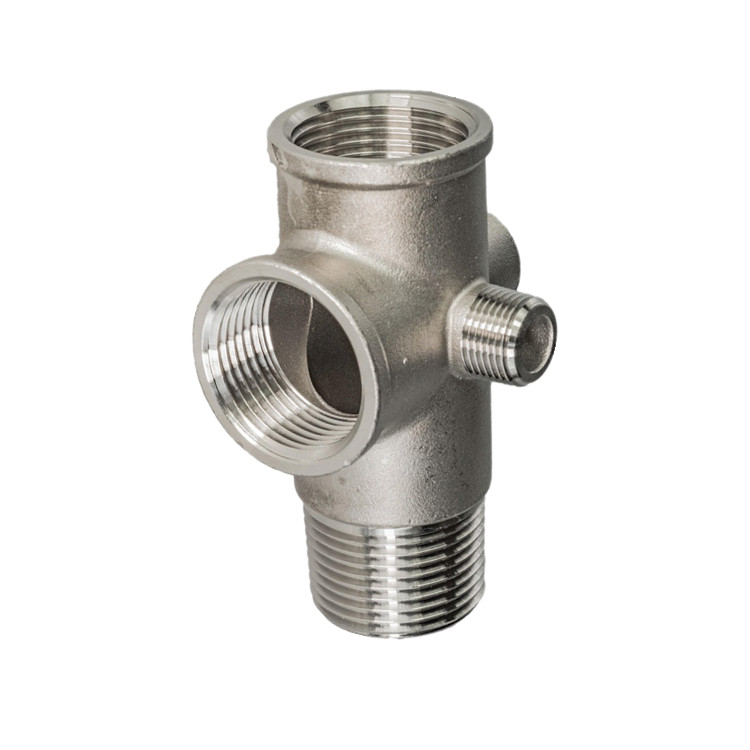

Valvola di ritegno a 5 vie in acciaio inossidabile

La valvola di ritegno a 5 vie in acciaio inossidabile è una valvola compatta che integra la funzione di valvola di ritegno con più interfacce dello strumento.  Oltre ai sistemi di pompaggio, questo design altamente integrato e salvaspazio è adatto anche per molti altri sistemi di fluidi che richiedono la prevenzione del riflusso e il monitoraggio centralizzato della pressione.  Ad esempio, nelle condotte per il trasporto di fluidi nell'industria chimica, petrolifera, farmaceutica e alimentare, impedisce la miscelazione accidentale o il riflusso di fluidi tra diversi fluidi o sezioni di processo e le interfacce integrate facilitano l'installazione di manometri e sensori per il monitoraggio centralizzato; nei circuiti dell'olio idraulico di macchine ingegneristiche, attrezzature metallurgiche e macchine per lo stampaggio a iniezione, garantisce il flusso unidirezionale dell'olio idraulico, stabilizza la pressione del sistema e protegge i componenti principali come le pompe; il suo design compatto è ideale per spazi limitati all'interno delle apparecchiature.

Caratteristiche del prodotto

La valvola di ritegno a 5 vie in acciaio inossidabile, chiamata anche valvola di ritegno a cinque porte, valvola di non ritorno, basandosi sulla sua funzionalità integrata, migliora significativamente la resistenza alla corrosione, la resistenza e i livelli di igiene attraverso l'uso dell'acciaio inossidabile, ampliando così la sua gamma di applicazioni. Pur mantenendo la funzione "valvola di ritegno + interfaccia multiporta", diventa più durevole e più pulita. I vantaggi del nucleo della valvola di ritegno a 5 vie prodotta da Joepai includono:

Eccellente resistenza alla corrosione: Può resistere alla corrosione causata da vapore, acidi e basi deboli, vari prodotti chimici e ambienti con acqua di mare, offrendo una durata di servizio di gran lunga superiore a quella delle valvole in ottone.

Elevata resistenza e durata: Può sopportare pressioni di sistema più elevate (comunemente PN16/PN25 e fino a PN40 o superiore) e picchi di pressione.

Prestazioni igieniche superiori: La superficie liscia impedisce la crescita batterica ed è facile da pulire e disinfettare. Con la lucidatura a specchio o il trattamento di lucidatura elettrolitica, può soddisfare gli standard sanitari o alimentari.

Ampio intervallo di temperature: Adatto per vapore ad alta temperatura o fluidi a bassa temperatura.

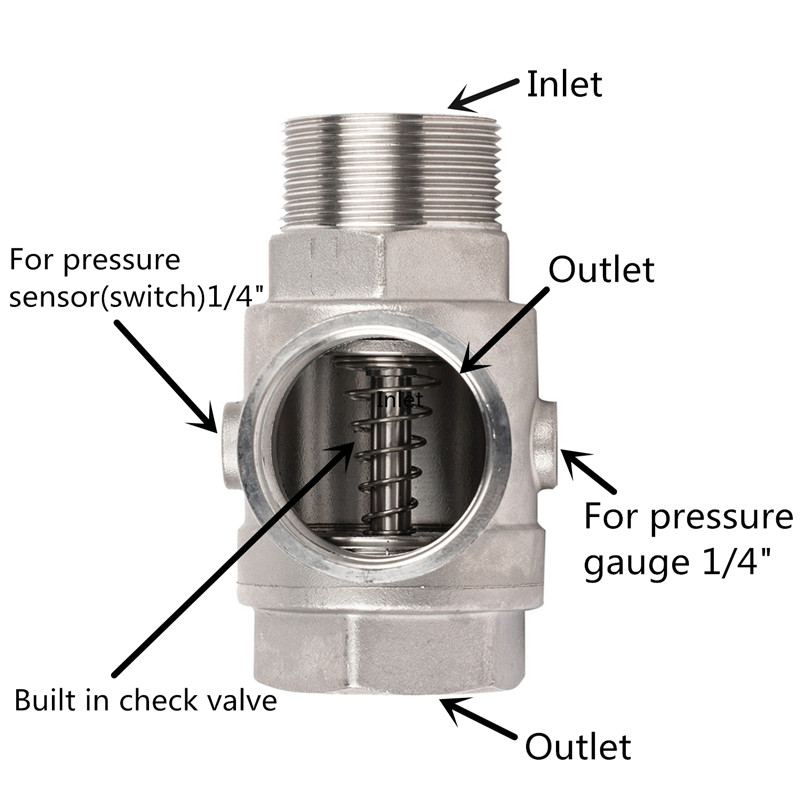

Descrizione dell'interfaccia

La valvola di ritegno a cinque vie ha 5 porte; di seguito è riportata una breve descrizione dell'applicazione di ciascuna porta.

Materiali delle parti principali

Corpo:Acciaio inossidabile fuso ASTM A 351 CF8 / SS 304; Acciaio inossidabile ASTM A 351 CF8M / SS 316;

Disco:Acciaio inossidabile fuso ASTM A 351 CF8 / SS 304; Acciaio inossidabile ASTM A 351 CF8M / SS 316;

Stelo: acciaio inossidabile 304/316

Molla: acciaio inossidabile 304/316

O-ring: Viton

Specifiche tecniche

Diametro nominale: 1"~2" (da DN25 a DN50)

Pressione nominale: da PN16 a PN25 (1,6 MPa ~ 2,5 MPa)

Temperatura di funzionamento: da -20 ℃ a 232 ℃

Standard filettato: BSP (G), BSPT (Rc), NPT

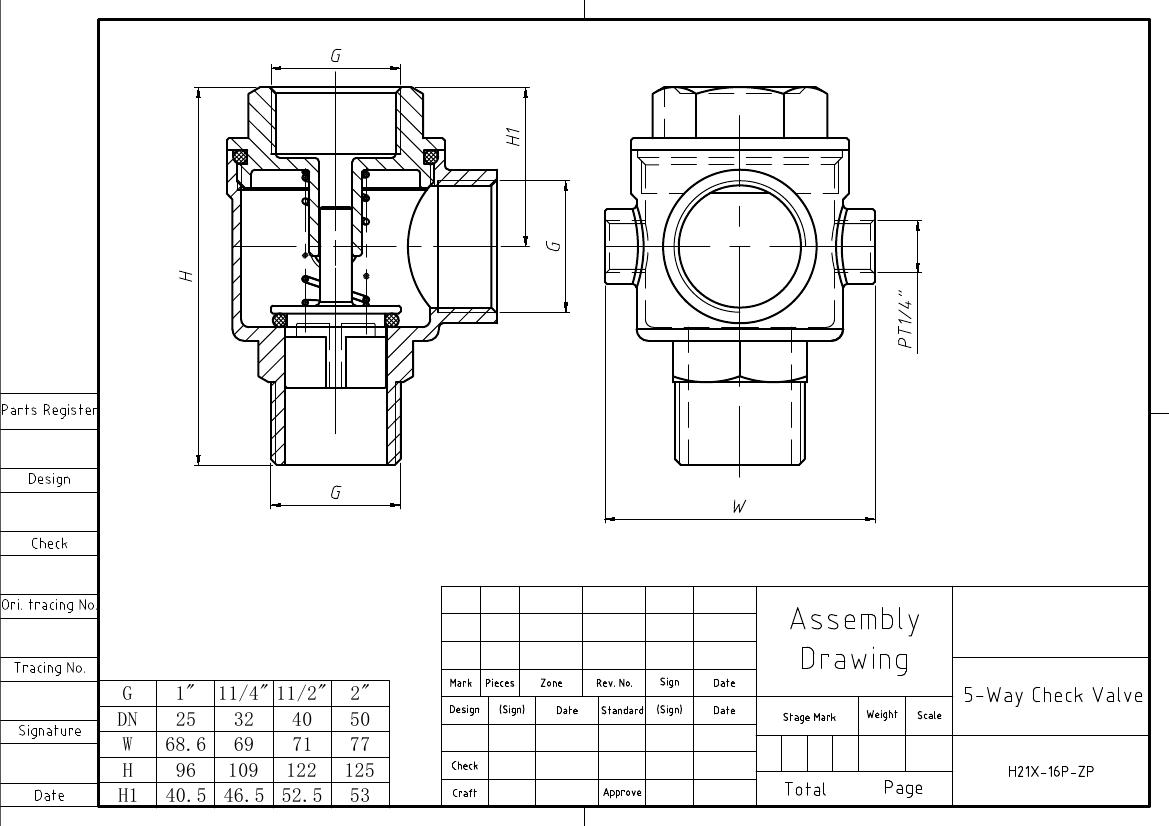

Disegno

È supportata la personalizzazione basata sui progetti forniti.

Perché scegliere la valvola di ritegno a 5 vie in acciaio inossidabile?

La scelta di una valvola di ritegno a 5 vie integrata in acciaio inossidabile è fondamentale perché affronta in modo sistematicoquattro punti critici fondamentalidei tradizionali impianti separati, consentendo di fare di piùcompatto, affidabile, economico e professionaleprogettazione del sistema fluido.

Progettazione integrata:Un unico corpo valvola sostituisce tutti i componenti separati, risparmiando fino al 70% dello spazio di installazione e creando un'unità pompa o un armadio per apparecchiature pulito e modulare.

Punti di connessione ridotti al minimo:Diversi potenziali punti di perdita sono integrati in un unico corpo valvola attraverso lavorazioni e test di precisione, riducendo significativamente il rischio di perdite alla fonte.

Pronto per l'installazione e di facile manutenzione:Tutte le connessioni funzionali vengono completate con un'unica installazione, risparmiando almeno il 50% del tempo di installazione. In caso di guasto, è necessario sostituire solo il singolo corpo valvola integrato, garantendo una manutenzione altamente efficiente.

Aggiornamento completo con materiale in acciaio inossidabile:Resistente alla corrosione, ad alta resistenza e altamente pulito, è in grado di gestire condizioni di lavoro impegnative come quelle nei sistemi alimentare, chimico, marino e ad alta temperatura, trasformando la valvola da un componente per uso generale a un componente critico ad alte prestazioni.
