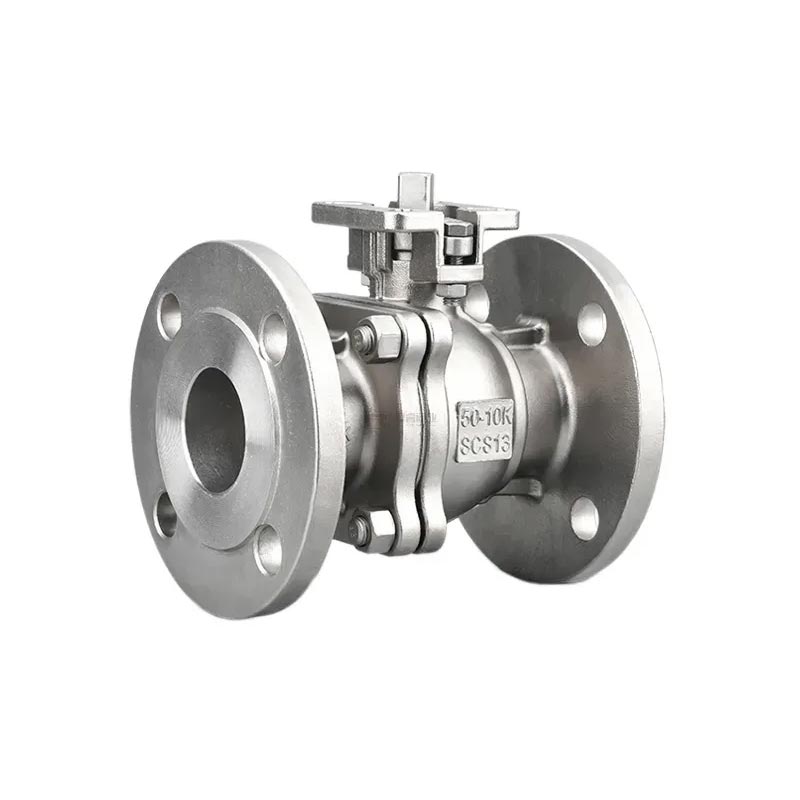

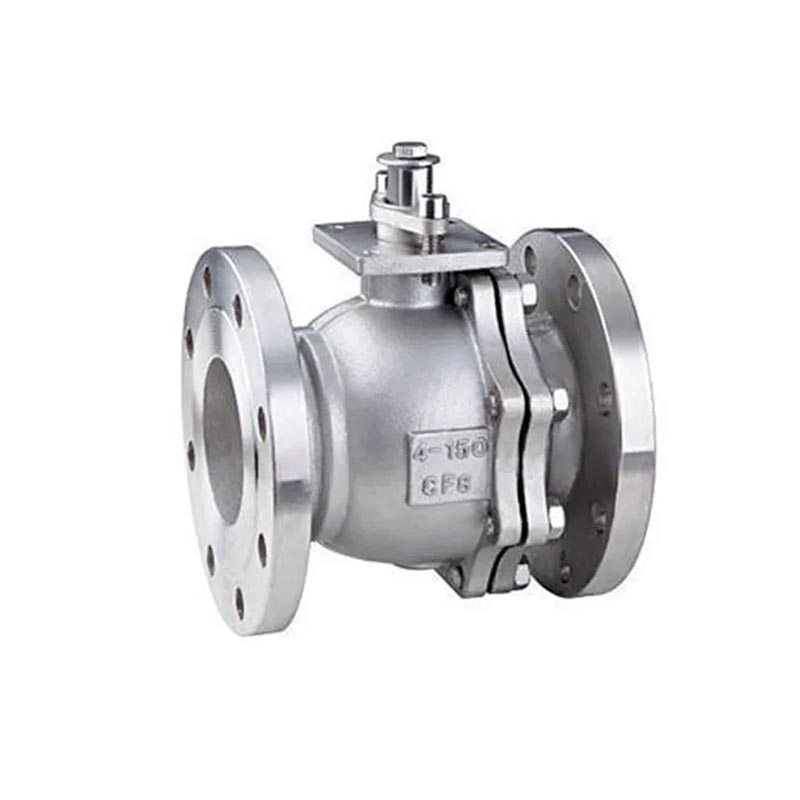

La valvola a sfera flangiata JIS10K standard in acciaio inossidabile di alta qualità JOEPAI ha un'eccellente tenuta stabilità e resistenza strutturale, rendendola la valvola primaria per il fluido controllo nell’industria alimentare, farmaceutica e chimica
1. Lasciare una posizione in cui la maniglia della valvola possa ruotare.
2. Non può essere utilizzato per la limitazione.
3. Le valvole a sfera con meccanismi di trasmissione devono essere installate in posizione verticale.
CAMPO DI PRESSIONE: 10K
DIMENSIONI DA FACCIA A FACCIA: JIS 2002-2000
DIMENSIONI ESTREMITÀ FLANGIA: JIS B2212-1999
PROGETTAZIONE: ANSI 16.34
PROVA: GB/T13927-1992
PORTA COMPLETA, TAMPONE PER MONTAGGIO DIRETTO ISO5211
DESIGN STELO A PROVA DI ESPLOSIONE
AZIONAMENTO A LEVA CON DISPOSITIVO DI BLOCCO, ATTUATORE PNEUMATICO o ELETTRICO
NORMA MATERIALE: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
Questa funzione risolve completamente il problema dell'influenza delle valvole tradizionali tenuta dovuta all'attrito tra le superfici di tenuta.
Le valvole a sfera flangiate in acciaio inossidabile installate sulle tubazioni possono essere ispezionate e riparate direttamente online, che può ridurre efficacemente i tempi di fermo delle apparecchiature e abbassare i costi.
Eliminazione del problema dell'aumento anomalo della pressione nel mezzo della camera della valvola compromettendo la sicurezza durante l'uso.
Lo stelo della valvola appositamente progettato può essere facilmente aperto e chiuso con un semplice gesto una piccola valvola a volantino.
Le valvole si affidano alla forza meccanica fornita dallo stelo della valvola per premere il cuneo sferico sulla sede della valvola per sigillare, garantendo la tenuta le prestazioni della valvola non sono influenzate dalle variazioni della pressione della tubazione differenza e prestazioni di tenuta affidabili sono garantite in vari modi condizioni di lavoro.
Quando la sfera si inclina lontano dalla sede della valvola, il fluido nella tubazione passa uniformemente lungo la superficie di tenuta della sfera con un angolo di 360°, che non solo elimina il lavaggio locale della sede della valvola ad alta velocità fluido, ma lava via anche le sostanze accumulate sulla guarnizione superficie, raggiungendo lo scopo di autopulizia.
| 1 | Corpo | SUS304/SUS316/WCB | 8 | Gambo | SUS304/SS |
| 2 | Posto a sedere | PTFE | 9 | Rondella di spinta | PTFE |
| 3 | Palla | SUS304/SUS316/SS | 10 | Imballaggio | PTFE |
| 4 | Bullone | SUS304/SS | 11 | Ghiandola | SUS304/SS |
| 5 | Guarnizione | PTFE | 12 | Dado dello stelo | SUS304/SS |
| 6 | Noce | SUS304/SS | 13 | Maniglia | SUS304/SS |
| 7 | Cap | SUS304/SUS316/WCB |
| DN | A | F | G | K | T | H | C | D | E | h | N | M | Ra | Rb | R2 | R1 | S |
| 1/2" | 15 | 48.8 | 70 | 95 | 11 | 1 | 107 | 73 | 140 | 9 | 4 | 15 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 18 | 54 | 75 | 100 | 13 | 1 | 117 | 76 | 140 | 9 | 4 | 15 | 18 | 21 | 3 | 3 | 9 |
| 1" | 24 | 66 | 90 | 125 | 13 | 1 | 127 | 86 | 165 | 11 | 4 | 19 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4" | 32 | 77 | 100 | 135 | 14 | 2 | 137 | 91 | 165 | 11 | 4 | 19 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2" | 36 | 85 | 105 | 140 | 14 | 2 | 165 | 119 | 195 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 96 | 120 | 155 | 14 | 2 | 177 | 127 | 195 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 21/2" | 62 | 116 | 140 | 175 | 16 | 2 | 188.5 | 136 | 240 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 3" | 78 | 126 | 150 | 185 | 16 | 2 | 203.5 | 164 | 260 | 17 | 8 | 19 | 35 | 51 | 4.5 | 5.5 | 17 |
| 4" | 100 | 151.8 | 175 | 210 | 16 | 2 | 228 | 178 | 320 | 19 | 8 | 19 | 35 | 51 | 4.5 | 5.5 | 19 |
