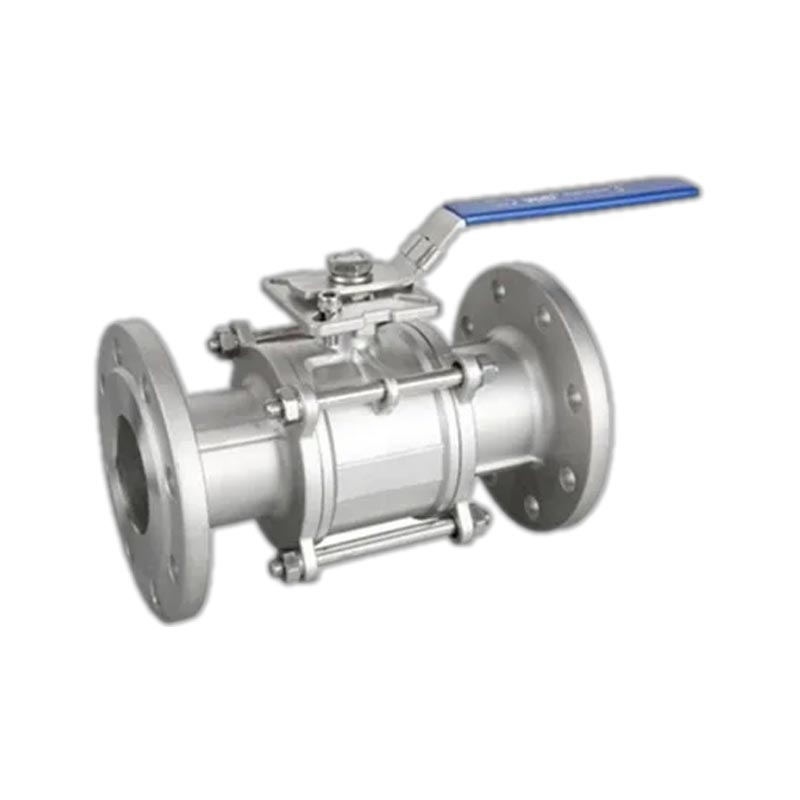

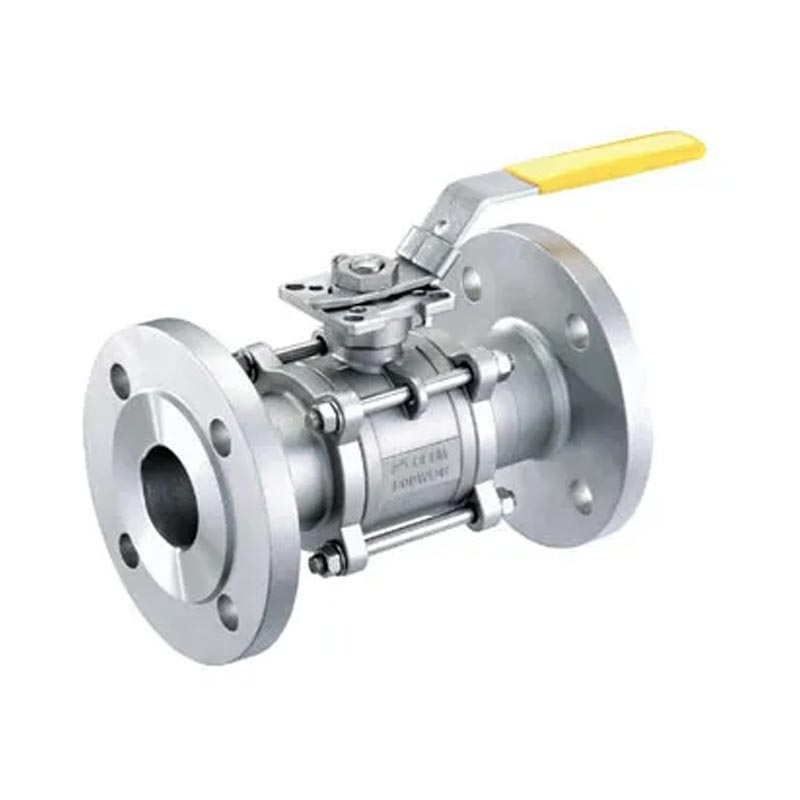

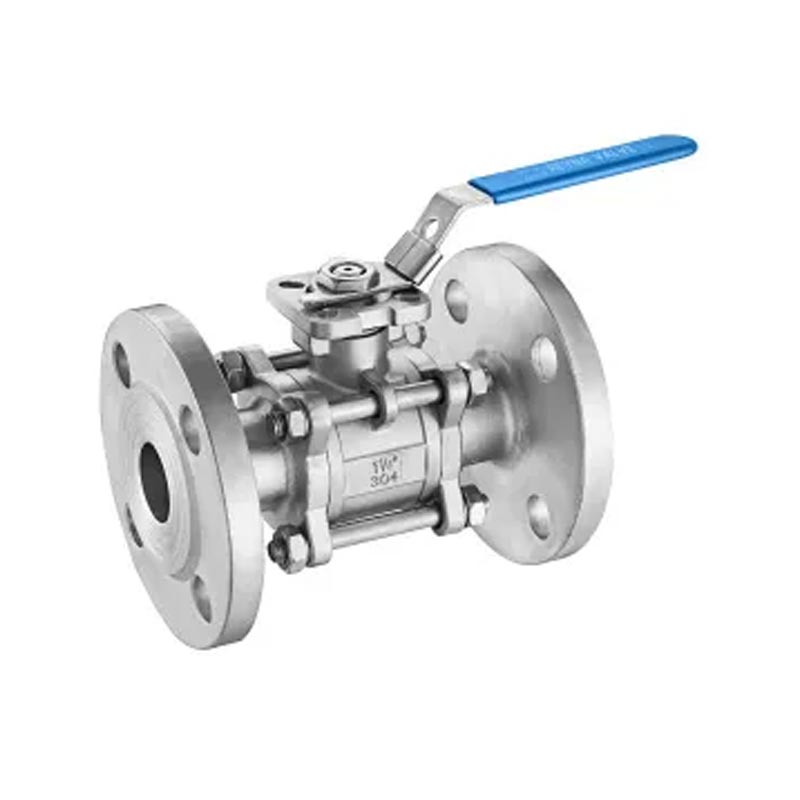

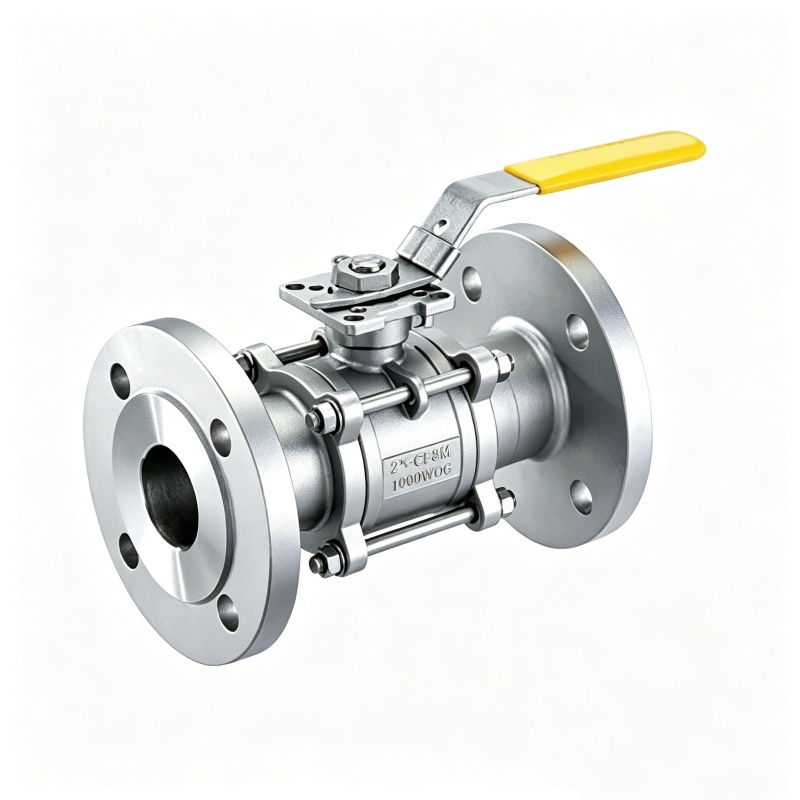

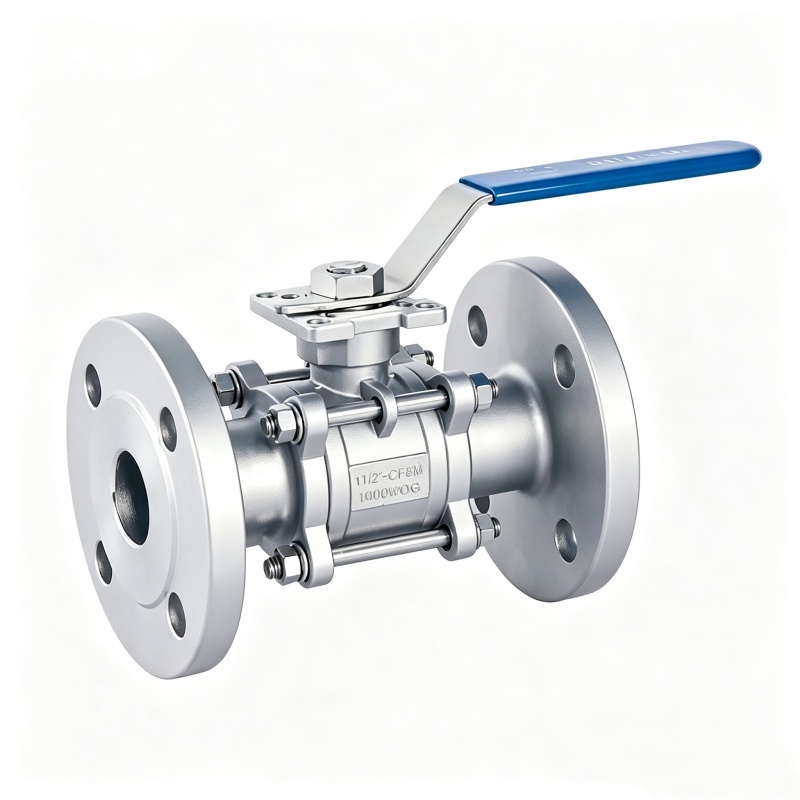

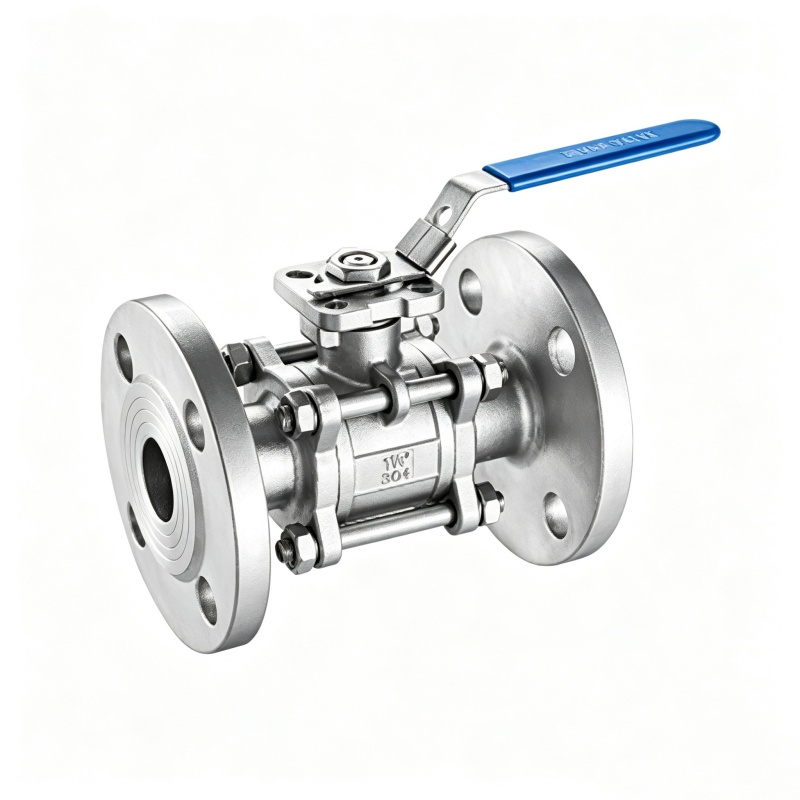

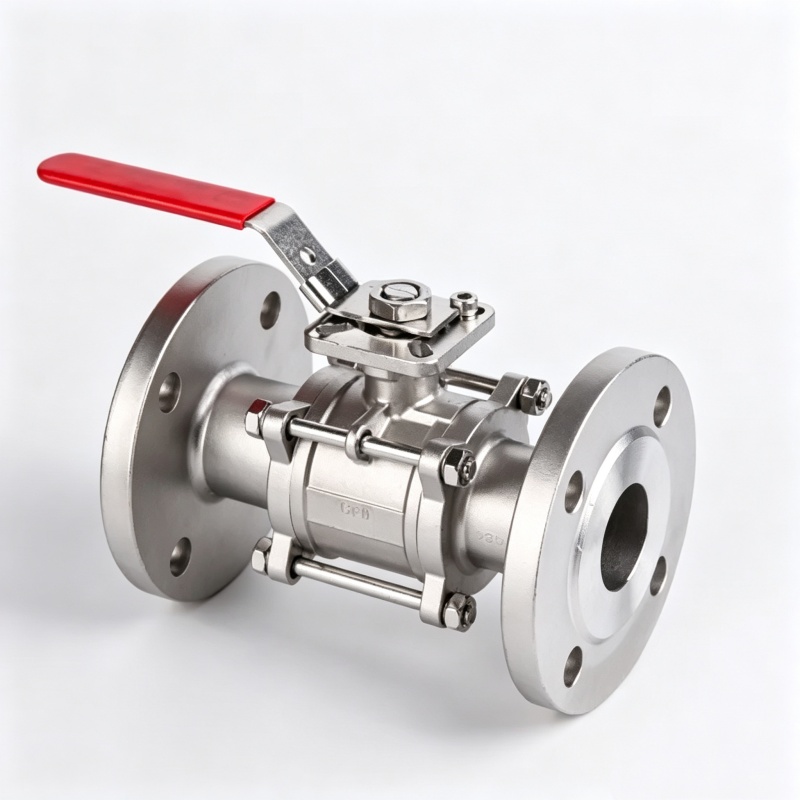

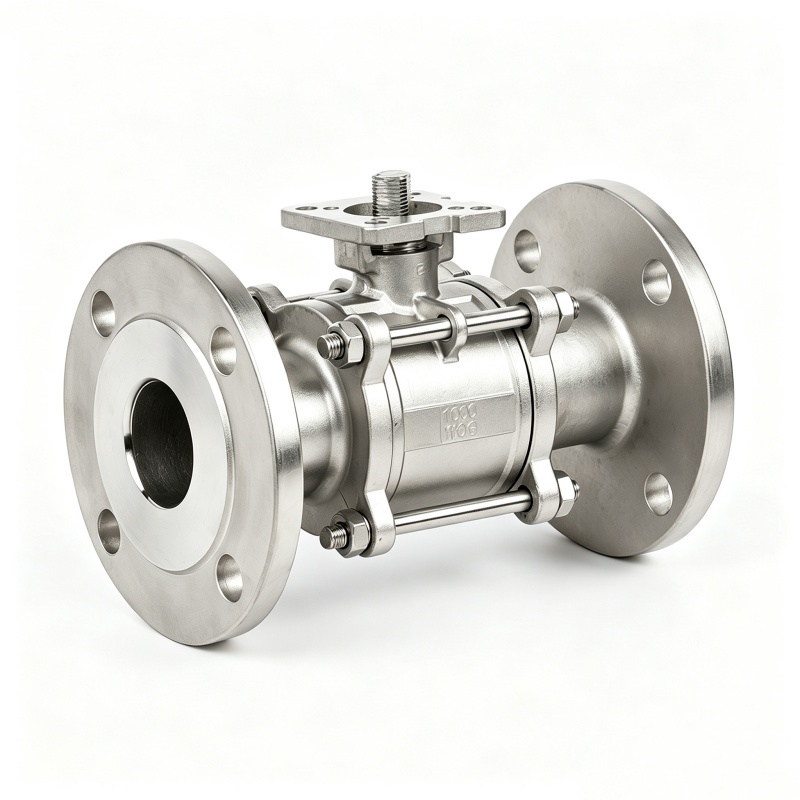

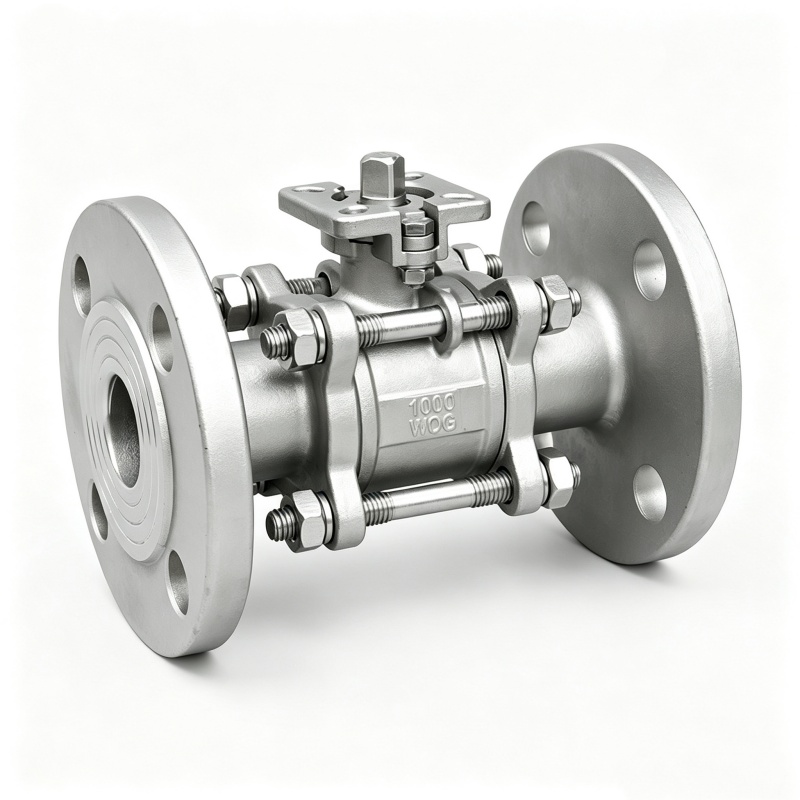

Piastra di montaggio Valvola a sfera flangiata 3PC

JOEPAI si concentra sulla produzione, ricerca e sviluppo, progettazione, vendita e assistenza di valvole a sfera, valvole a globo, valvole di ritegno, valvole a farfalla e filtri. I moderni sistemi di tubazioni industriali richiedono alle valvole molto di più che semplici intercettazioni e controlli del flusso. La valvola a sfera flangiata 3PC del supporto di montaggio è progettata per applicazioni che richiedono cicli on-off frequenti, integrazione automatizzata e bassi costi di manutenzione. Sia che venga utilizzata in oleodotti e gasdotti, impianti di trattamento chimico o circuiti dell'acqua di raffreddamento di centrali elettriche, questa valvola a sfera offre soluzioni di controllo dei fluidi affidabili e sicure.

Parametri prestazionali fondamentali

Classe di pressione: PN16–PN40 (Classe 150–300)

Intervallo di temperatura: da -20°C a +200°C (con sedi in PTFE)

Piattaforma di montaggio: conforme allo standard ISO 5211 per il montaggio diretto dell'attuatore

Perché gli ingegneri preferiscono questa valvola?

Sigillatura a tenuta di bolle e senza perdite:La nostra valvola a sfera flangiata 3PC con cuscinetto di montaggio è dotata di sedi in PTFE abbinate a una struttura di precarico autoregolante. Mantiene la chiusura a prova di bolle anche dopo 10.000 cicli di apertura-chiusura. Per le linee del vapore con azionamenti frequenti, la sua corsa rotante di 90° completa l'apertura o la chiusura completa entro 2 secondi, adattandosi perfettamente alle linee di produzione automatizzate che richiedono una risposta rapida.

Bassa coppia operativa:La sfera di questa valvola a sfera flangiata 3PC è sottoposta a lucidatura a specchio (Ra ≤ 0,4μm), riducendo la coppia operativa del 25% rispetto alle finiture superficiali standard. Ciò consente ai clienti di specificare attuatori più piccoli, riducendo i costi di approvvigionamento e il consumo energetico operativo.

Design dello stelo anti-esplosione:Lo stelo della valvola è dotato di doppie guarnizioni O-ring e di un gruppo di tenuta live-loaded per prevenire efficacemente la fuoriuscita di sostanze pericolose. Tra lo stelo e la sfera è installato un dispositivo antistatico per garantire un funzionamento sicuro con fluidi infiammabili ed esplosivi.

Struttura di manutenzione intuitiva:Costruita con un design del corpo in tre pezzi, la valvola a sfera flangiata 3PC consente la pulizia interna in loco, la sostituzione delle guarnizioni e l'ispezione dei componenti senza rimuovere l'intera valvola dalla tubazione, riducendo drasticamente i tempi di fermo.

Applicazioni industriali tipiche

Vantando prestazioni di tenuta superiori e perfetta compatibilità con l'automazione, la valvola a sfera flangiata 3PC con cuscinetto di montaggio è ampiamente adottata nei seguenti settori:

Sistemi ad acqua di raffreddamento delle centrali elettriche: resistenti alla corrosione e a perdite zero, ideali per la circolazione dell'acqua e circuiti di raffreddamento chiusi

Attrezzatura chimica montata su skid: la struttura opzionale CF8M resiste ai cloruri e ai mezzi chimici corrosivi

Stazioni di dosaggio del gas naturale: il design a bassa coppia funziona bene con attuatori pneumatici/elettrici per la regolazione remota

Condotte alimentari e farmaceutiche: facile pulizia in loco, nel rispetto degli standard di processo igienici

Guida alla selezione dei materiali

La scelta del materiale del corpo determina direttamente la durata e la sicurezza della valvola a sfera in condizioni di lavoro specifiche:

Corpo e tappi terminali:WCB Acciaio al carbonio (per acqua, aria, vapore ≤200°C) / CF8 (acciaio inossidabile 304, per acidi deboli e prodotti chimici generici) / CF8M (acciaio inossidabile 316, per fluidi contenenti cloruri e acqua di mare)

Palla:SS304 / SS316 (Standard) / SS316L Grado a basso tenore di carbonio (resiste alla corrosione intergranulare post saldatura)

Posto a sedere:PTFE (standard, -20~200°C) / Grado PPL per alte temperature (-29~280°C) / Grado rinforzato PEEK (solo personalizzato)

Istruzioni per l'installazione

Standard di flangia: la valvola a sfera flangiata 3PC del cuscinetto di montaggio viene fornita di serie con schemi di foratura ANSI B16.5 Classe 150; altri standard tra cui DIN, JIS e PN sono disponibili su richiesta personalizzata.

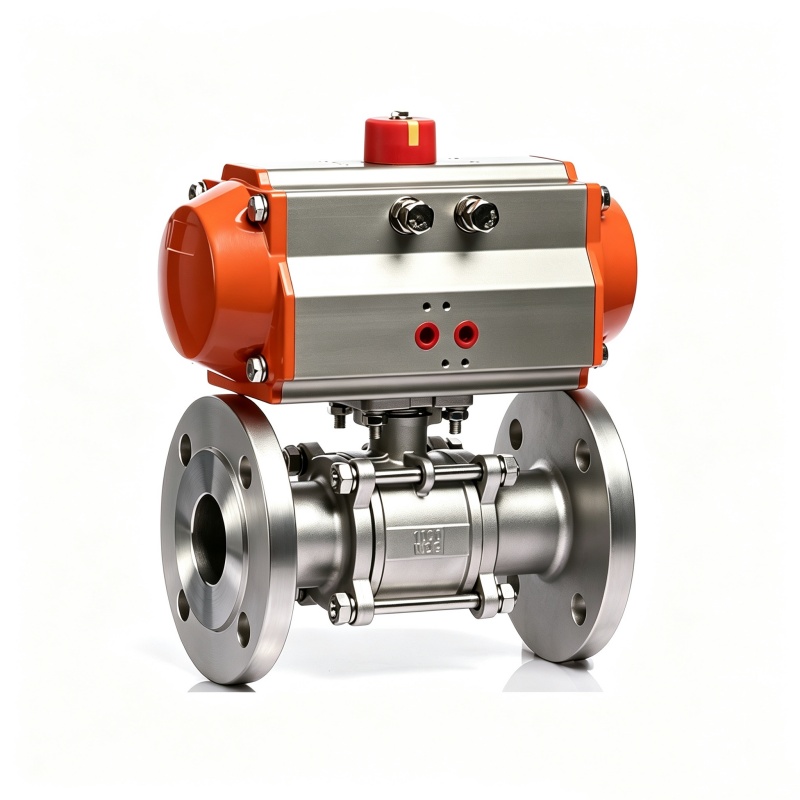

Dimensionamento dell'attuatore: per le configurazioni con attuatore pneumatico o elettrico, verificare che la coppia di uscita dell'attuatore corrisponda alla pressione di esercizio della valvola. Si consiglia ai clienti di fornire la pressione media, il diametro nominale e la frequenza di commutazione. Il team tecnico JOEPAI può offrire un supporto accurato per il calcolo del dimensionamento.

Parti e materiali principali

Dimensioni principali

Domande frequenti

D: Qual è la temperatura massima per le valvole a sfera con sede in PTFE?

R: Servizio continuo fino a 150°C. Per temperature più elevate, offriamo sedi in PPL o PTFE rinforzato (fino a 260°C) – specificare al momento dell'ordine.

D: Questa valvola può essere utilizzata per la strozzatura?

R: No. Questa è una valvola di intercettazione (completamente aperta o completamente chiusa). Per la regolazione del flusso, consigliamo la nostra serie di valvole a sfera con porta V.

D: Come faccio a selezionare tra i materiali del corpo WCB, CF8 e CF8M?

A: WCB per acqua/aria/vapore; CF8 per acidi deboli; CF8M per acqua di mare, cloruri e prodotti chimici aggressivi. Consulta la tabella dei materiali qui sopra per indicazioni.
