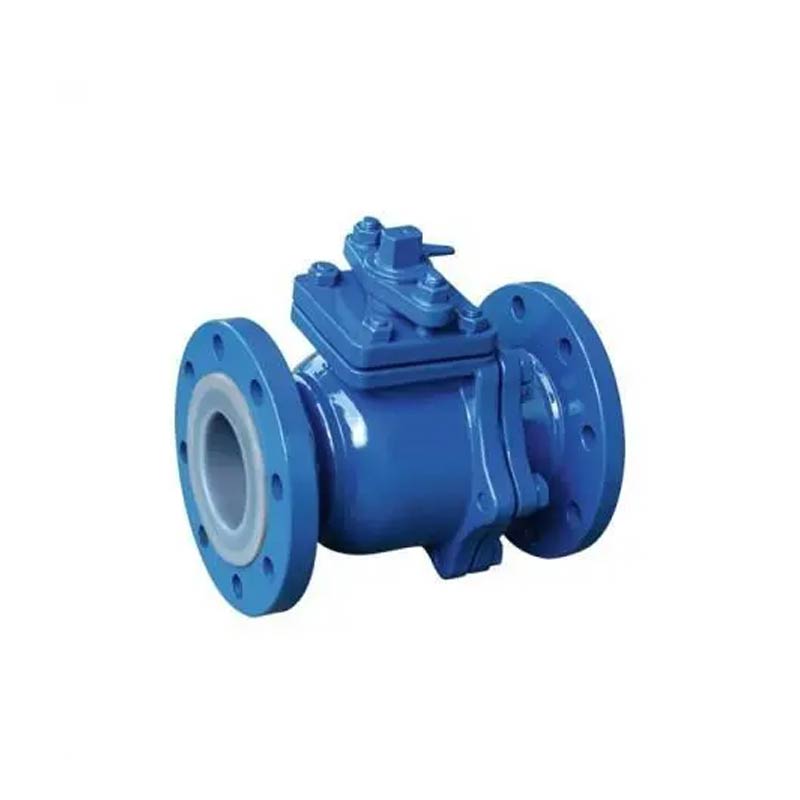

Le valvole a sfera rivestite in PTFE-PFA in acciaio fuso durevoli JOEPAI PN16 e il tappo sono gli stessi tipo di valvola, ma dall'altro l'attacco di apertura/chiusura della la valvola a sfera è una sfera con un foro circolare, che ruota insieme al asta per ottenere l'apertura e la chiusura della valvola
Implementare un monitoraggio completo della qualità del processo, meticoloso e completo
prova!
Un efficiente controllo dei costi interni riduce le spese e avvantaggia i clienti!
Linea di produzione avanzata, stoccaggio sufficiente, tempi di consegna ridotti!
1.Le valvole a sfera 2PC PN16 rivestite in PTFE-PFA hanno un'elevata stabilità chimica e possono essere
utilizzato in qualsiasi altro mezzo altamente corrosivo ad eccezione dei metalli alcalini fusibili
ed elementi F
2. Adotta una struttura a sfera con diametro completo per garantire zero perdite
chiusura della valvola per l'intero intervallo di pressione e viene utilizzato anche
per la manutenzione delle condutture
3.La combinazione di aste a sfera di apertura e chiusura per fusioni di valvole
elimina l'impatto e la pressione, garantendo un utilizzo sicuro
4. La struttura compatta e ragionevole e la camera con lume minimo riducono il
ritenzione del mezzo. In combinazione con una speciale tecnologia di stampaggio, il
la superficie di tenuta è delicata e perfetta. E utilizzare l'imballaggio in PTFE per garantire lo zero
perdita della valvola
5. Le strutture a due e tre pezzi sono adatte a varie condutture
sistemi e condizioni di lavoro. La valvola a sfera in tre pezzi separa il
corpo valvola da entrambi i lati, consentendo una rapida sostituzione e manutenzione
DESIGN STELO A PROVA DI SCOPPIO

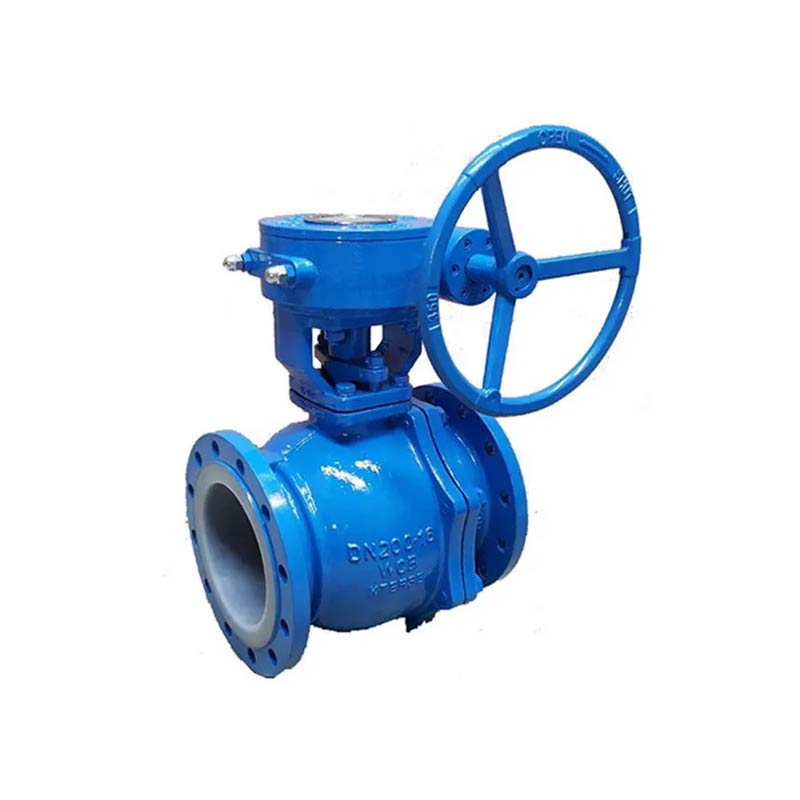

FUNZIONAMENTO DELLA LEVA/DISPOSITIVO DI BLOCCAGGIO/FUNZIONAMENTO DELL'INGRANAGGIO
ORGANISMO PER LA COLATA DEGLI INVESTIMENTI
NORMA MATERIALE: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| Nome/Materiale | WCB | CF8 | CF3 | CF8M | CF3M |
| Corpo | WCB | CF8 | CF3 | CF8M | CF3M |
| Sfera/stelo | WCB | CF8 | CF3 | CF8M | CF3M |
| Foderato | FEP/PFA/PO/PTFE | ||||
| Posto a sedere | PTFE/RPFE | ||||
| Bullone/dado | B7/2H | B8/8 | B8/8 | B8M/8M | B8M/8M |
| Standard di progettazione e produzione | HG/T3704, GB/T12237 | API6D | ||
| Standard di dimensione FTF | HG/T3704, GB/T12221 | ASME B16.10 | ||
| Norma della flangia | HG/T20592, GB/T9119 | ASME B16.5, JIS B2220 | ||
| Standard di ispezione e prova | HG/T13927, JB/T9092 | API598 | ||
| Diametro normale | DN15~DN350 | 1/2"~14" | ||
| Pressione normale | 1,0 MPa | 1,6 MPa | 150 libbre | |
| Pressione di prova | Prova del guscio | 1,5MPa | 1,5MPa | 1,5MPa |
| Prova ad alta pressione | 1,1 MPa | 1,1 MPa | 1,1 MPa | |
| Prova di bassa pressione | 0,6 MPa | 0,6 MPa | 0,6 MPa | |
| Intervallo di temperatura | FEP:-29℃~120℃, PFA:-29℃~180℃, PTFE:-29℃~150℃ | |||
| Mezzo applicabile | Mezzo di corrosione forte: acido cloridrico, acido nitrico, Acido fluoridrico, Cloro liquido, Acido solforico e Acqua regia ecc. | |||
| DN (mm | PNS (pollici) | L | D | D1 | D2 | f | b | Z-Φd | Fare | H |
| PN1,0 MPa/1,6 MPa | ||||||||||
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 15 | 4-14 | 140 | 90 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 3 | 17 | 4-14 | 140 | 100 |
| 25 | 1 | 150 | 115 | 85 | 65 | 3 | 17 | 4-14 | 180 | 105 |
| 32 | 1-1/4 | 165 | 140 | 100 | 75 | 3 | 19 | 4-18 | 180 | 120 |
| 40 | 1-1/2 | 180 | 150 | 110 | 85 | 3 | 19 | 4-18 | 225 | 140 |
| 50 | 2 | 200 | 165 | 125 | 100 | 3 | 21 | 4-18 | 225 | 150 |
| 65 | 2-1/2 | 220 | 185 | 145 | 120 | 3 | 21 | 4-18 | 360 | 160 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 21 | 8-18 | 420 | 215 |
| 100 | 4 | 280 | 220 | 180 | 155 | 3 | 23 | 8-18 | 420 | 240 |
| 125 | 5 | 320 | 250 | 210 | 185 | 4 | 24 | 8-18 | 520 | 250 |
| 150 | 6 | 360 | 285 | 240 | 210 | 4 | 26 | 8-23 | 520 | 290 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 26 | 8/12-23 | 240 | 340 |
| 250 | 10 | 450 | 395 | 350 | 320 | 4 | 28 | 12-23/26 | 240 | 380 |
