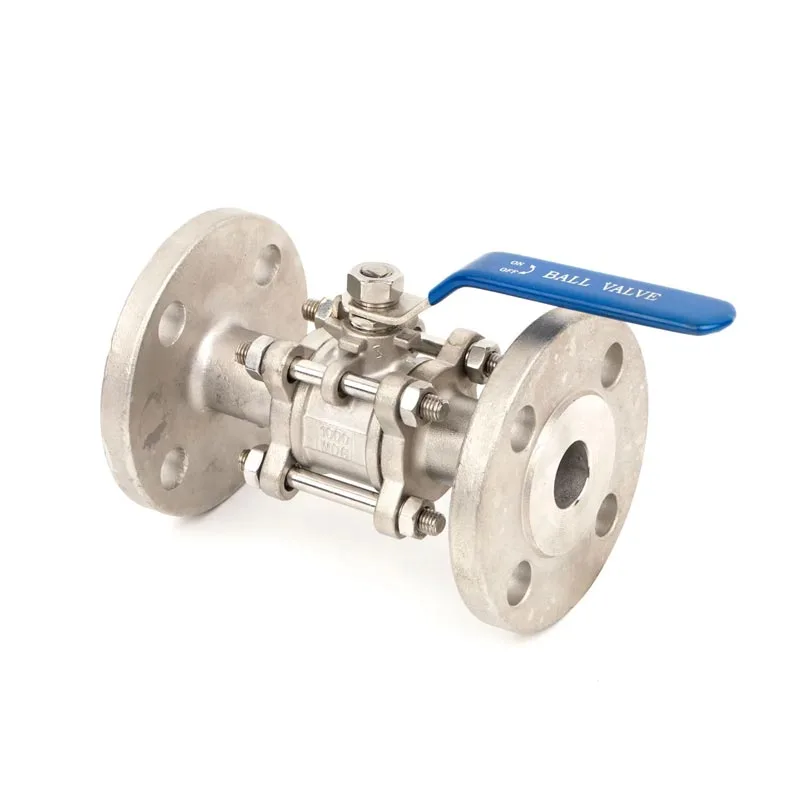

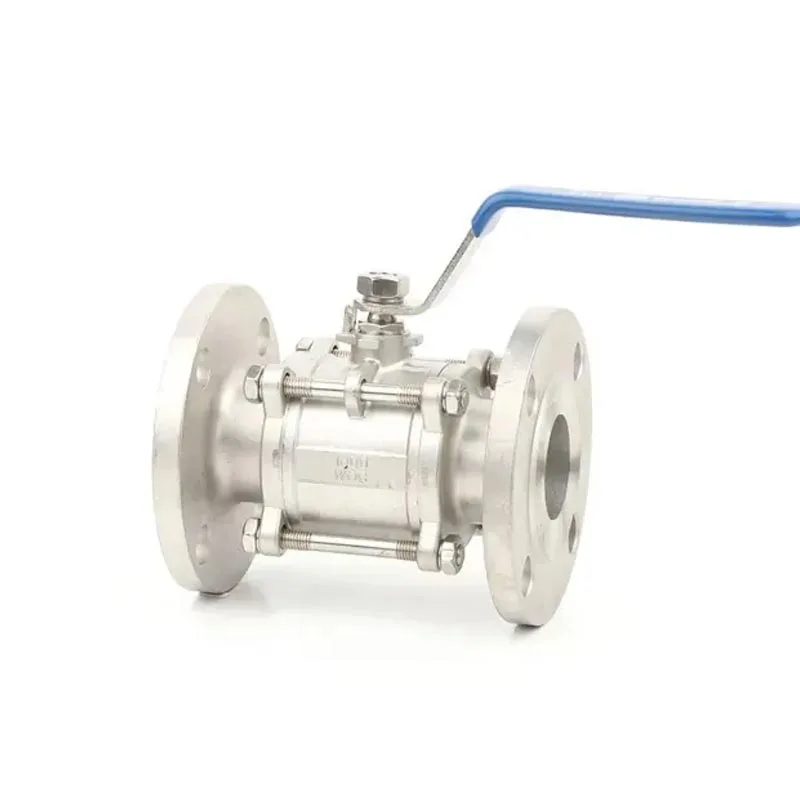

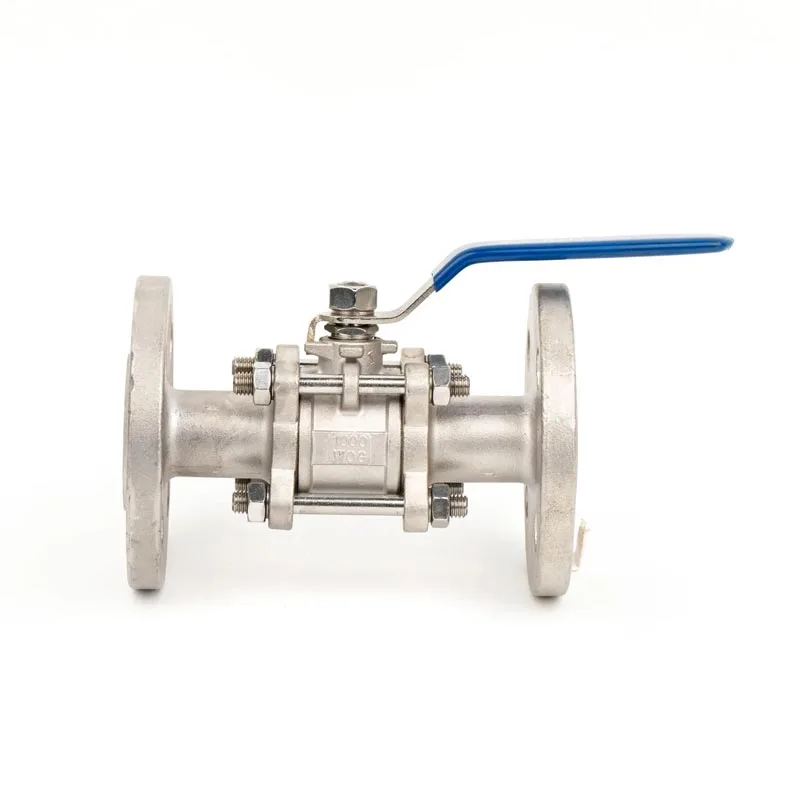

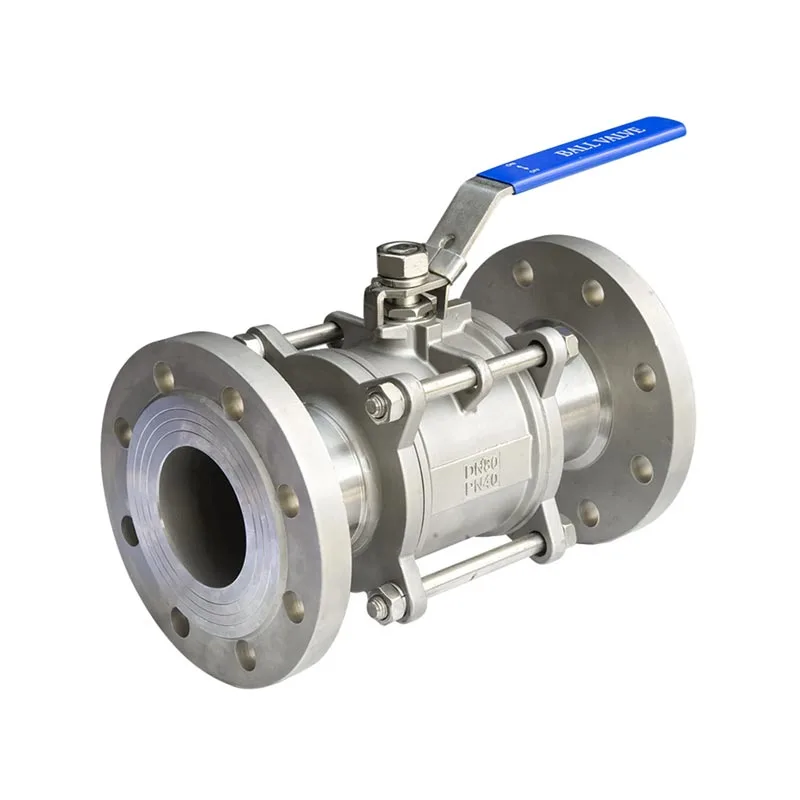

Valvola a sfera flangiata DIN PN16 3PC in acciaio inossidabile

La valvola a sfera flangiata JOEPAI in acciaio inossidabile 3PC DIN PN16 offre prestazioni stabili in un intervallo di temperature di esercizio calibrate unificate da -29 ℃ a 180 ℃ con anello di tenuta in PTFE rinforzato; se dotata di anello di tenuta in polistirene PPL para, la valvola a sfera estende il limite superiore della temperatura di esercizio a 300 ℃. Tutti i parametri tecnici della valvola a sfera flangiata JOEPAI 3PC DIN PN16 in acciaio inossidabile sono testati in conformità con lo standard di ispezione API 598 per eliminare errori di descrizione della temperatura incoerenti sulla pagina. La valvola a sfera flangiata DIN 3PC adotta la connessione flangiata standard DIN2633 PN16/PN40, con dimensioni faccia a faccia conformi alle specifiche DIN3202-F1. Il diametro nominale della valvola a sfera flangiata JOEPAI 3PC DIN PN16 in acciaio inossidabile copre da DN15 a DN150, coprendo le specifiche più comuni delle tubazioni industriali. Sono fornite diverse opzioni di materiali del corpo per la valvola a sfera flangiata JOEPAI 3PC, tra cui acciaio inossidabile 304/1.4308 e acciaio inossidabile 316/1.4408, per adattarsi ad ambienti con fluidi neutri, debolmente acidi e corrosivi.

Caratteristiche del prodotto:

Struttura divisa in tre pezzi:Il più grande punto forte competitivo della valvola a sfera flangiata JOEPAI 3PC DIN PN16 in acciaio inossidabile è il design indipendente del corpo valvola diviso 3PC. Le valvole a sfera integrate richiedono l'arresto completo della tubazione e lo smontaggio della tubazione per la pulizia interna, mentre la valvola a sfera 3PC deve solo allentare i bulloni di collegamento per estrarre il corpo della valvola centrale senza rimuovere l'intera valvola dalla tubazione. Questa caratteristica strutturale a 3 PC riduce notevolmente i tempi di inattività della manutenzione e riduce i costi di ricostruzione della pipeline per gli utenti industriali.

Design a flusso passante con porta completa:La valvola a sfera flangiata JOEPAI in acciaio inossidabile 3PC DIN PN16 è dotata di nucleo sferico a passaggio completo come configurazione standard. Il diametro del foro interno del nucleo sferico a passaggio completo è coerente con il diametro interno della tubazione, evitando la resistenza al flusso e la perdita di pressione media causata dal canale di flusso ridotto. Per le condotte di circolazione con requisiti di portata elevata, il design a porta completa della valvola a sfera 3PC migliora efficacemente l'efficienza di trasmissione di acqua, vapore, olio e altri mezzi.

Supporti applicabilie scenari di lavoro:

La valvola a sfera flangiata JOEPAI 3PC DIN può interrompere o collegare mezzi fluidi all'interno di tubazioni industriali. Con anelli di tenuta intercambiabili e molteplici materiali del corpo valvola, questa valvola a sfera è compatibile con acqua, aria compressa, vapore industriale, olio combustibile, acido nitrico, acido acetico e altri liquidi debolmente corrosivi. È ampiamente applicato nella lavorazione chimica, nella produzione di bevande alimentari, nell'approvvigionamento e nel drenaggio dell'acqua, nelle condutture di riscaldamento, nella produzione farmaceutica e nelle industrie di trattamento delle acque reflue per la protezione dell'ambiente. Che si tratti di condotte dell'acqua a bassa pressione a pressione normale o di condotte di trasmissione del vapore ad alta temperatura, la valvola a sfera flangiata JOEPAI 3PC DIN PN16 in acciaio inossidabile mantiene una tenuta stabile e una lunga durata.

Specifiche tecniche del prodotto:

Struttura complessiva: struttura divisa modulare in tre pezzi 3PC

Standard di connessione: flangia DIN PN16/PN40 DIN2633

Dimensioni faccia a faccia: DIN3202-F1

Diametro nominale: DN15 ~ DN150

Norma di prova: API 598

Canale di flusso: porta piena

Stelo della valvola: stelo a tenuta inversa montato sul fondo a prova di esplosione

Modalità operativa: leva manuale con blocco; Ingranaggio a vite senza fine; azionamento elettrico/pneumatico opzionale

Materiale corpo opzionale: acciaio al carbonio WCB, acciaio inossidabile 304, acciaio inossidabile 316

Ambito della temperatura:

Guarnizione in PTFE rinforzato: -29℃ ~ 180℃

Guarnizione PPL: -29℃ ~ 300℃

Parti principali e materiali

Dimensioni principali

Domande frequenti

1.Cosa significa "3PC" e perché è importante?

"3PC" sta per costruzione in tre pezzi, dove il corpo centrale e le due flange terminali sono imbullonate insieme. Questo design consente una facile manutenzione e pulizia in linea senza rimuovere l'intera valvola dalla tubazione, riducendo significativamente i tempi di fermo per i sistemi che richiedono una manutenzione regolare.

2.Quali sono le principali applicazioni e i mezzi adatti per questa valvola?

Questa valvola viene utilizzata per interrompere o collegare il flusso dei fluidi nelle tubazioni ed è adatta per acqua, vapore, olio, acido nitrico, acido acetico e altri fluidi corrosivi. È ampiamente applicato nei settori della lavorazione chimica, petrolchimica, della produzione di energia e del trattamento delle acque, con una selezione dei materiali su misura per il mezzo specifico.

3.Quali materiali sono disponibili per questa valvola?

Le opzioni del corpo includono acciaio al carbonio (WCB), acciaio inossidabile 304 e acciaio inossidabile 316. I componenti interni come sfera, stelo e bulloni sono disponibili in gradi di acciaio inossidabile corrispondenti, mentre la sede è realizzata in PTFE per eccellenti prestazioni di tenuta.

4.Quali opzioni di azionamento e caratteristiche di sicurezza offre questa valvola?

Supporta il funzionamento a leva manuale, elettrico e pneumatico. Le caratteristiche di sicurezza includono uno stelo a prova di esplosione con tenuta inversa, un meccanismo di posizionamento a 90°, un dispositivo di bloccaggio opzionale per evitare malfunzionamenti e una staffa standard ISO per un facile montaggio dell'attuatore.

5.Quali dimensioni sono disponibili e la valvola può essere personalizzata?

Offriamo dimensioni da DN15 a DN150. È disponibile la personalizzazione di materiali speciali, valori nominali di pressione, tipi di connessione (incluse saldatura di testa e con tasca) e imballaggi. Contatta il nostro team di vendita con le tue esigenze specifiche.
