Nelle reti di approvvigionamento idrico, negli impianti di trattamento dell'acqua, nei sistemi HVAC e in altri progetti che richiedono il controllo del flusso, le persone spesso chiedono: "Come è possibile valvole a farfalla utilizzato per il controllo del flusso?" Questa domanda richiede una certa comprensione delle caratteristiche delle valvole e delle loro condizioni operative prima di poter conoscere la risposta. Pertanto, questo articolo discuterà i vantaggi delle valvole a farfalla nelle applicazioni di strozzamento e i loro limiti. Ciò ci aiuterà a valutare vari fattori e a selezionare la soluzione più economica e affidabile in scenari e progetti reali.
Il principio di funzionamento delle valvole a farfalla nel controllo del flusso

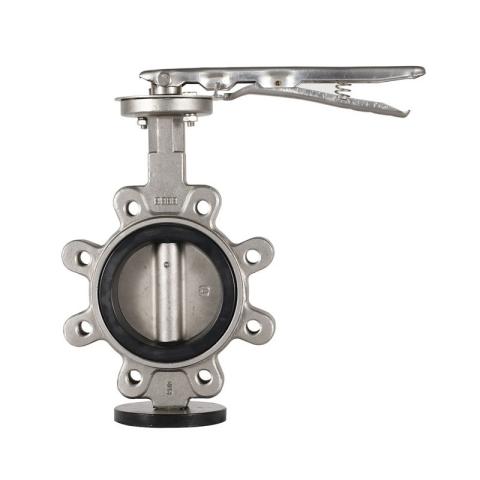

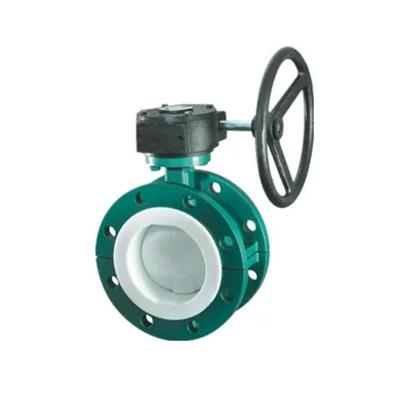

La struttura dell'avalvola a farfallaè costituito da un corpo valvola, una piastra a forma di disco e uno stelo della valvola. Il suo principio di funzionamento è simile al movimento delle ali di una farfalla. Innanzitutto, ruotando lo stelo della valvola, la piastra a forma di disco può essere regolata nell'intervallo da 0° a 90°. Ciò modifica l'area di passaggio del flusso e controlla la portata. Quando la piastra a forma di disco è completamente aperta a 90°, la piastra della valvola è parallela alla direzione del flusso del fluido, con conseguente bassa resistenza e bassa perdita di pressione. Quando è semiaperta a 45°, la piastra della valvola produrrà un effetto di strozzamento, riducendo la portata. Quando è inferiore a 10°, il canale si restringe, riducendo notevolmente la portata, ma esponendo anche la piastra della valvola a una grave erosione. Attraverso questo metodo la valvola a farfalla ha la capacità di regolare la portata.
I vantaggi delle valvole a farfalla nel controllo del flusso
1. Struttura semplice, design leggero: soprattutto nelle tubazioni di grande diametro, la valvola a farfalla è molto più leggera e compatta rispetto all'ingombrante valvola a saracinesca o alla valvola a sfera, riducendo i costi di installazione e supporto.
2. Economica ed efficiente: in determinate circostanze, la valvola a farfalla è più economica rispetto alle valvole di controllo specializzate. Il prezzo di acquisto e i requisiti di manutenzione sono molto bassi, il che può ridurre significativamente i costi del progetto.
3. Comodità d'uso, automazione: attraverso una rotazione di 90° che copre l'intera corsa, ilvalvola a farfallaè facile da usare e può essere facilmente equipaggiato con attuatori manuali, pneumatici o elettrici, rendendolo particolarmente adatto per l'integrazione in sistemi di controllo automatizzati.
4. Ampiamente applicato: ad esempio, in scenari applicativi reali come la distribuzione del flusso negli impianti di trattamento dell'acqua, il controllo della pressione di uscita nelle stazioni di pompaggio e la regolazione approssimativa del flusso nei circuiti dell'acqua di raffreddamento.
I limiti delle valvole a farfalla nel controllo del flusso
1. Scarsa precisione e scarsa linearità: la valvola a farfalla non ha una valvola di controllo dedicata che sia più precisa. La relazione tra l'apertura del disco della valvola e la portata non è del tutto lineare, soprattutto nella posizione centrale, il che limita un controllo preciso.
2. Erosione e cavitazione con apertura piccola: L'azionamento prolungato della valvola con apertura piccola (ad esempio, inferiore a 20°) causerà l'impatto del fluido ad alta velocità sul disco della valvola e sulla sede della valvola a valle. Ciò potrebbe causare vibrazioni, rumore e cavitazione, che accelereranno l'usura e danneggeranno gravemente le prestazioni di tenuta e la durata.
3. Usura della guarnizione in condizioni di strozzamento: nelle applicazioni, è più suscettibile all'erosione rispetto alle semplici applicazioni on-off. Allo stesso tempo, nel tempo, ciò causerà danni alla guarnizione della sede della valvola o un guasto della guarnizione che causerà perdite.
4. Impossibile lavorare con un'elevata differenza di pressione: utilizzarlo con una grande differenza di pressione aumenterà il rischio di erosione. Pertanto, le valvole a farfalla solitamente non sono adatte a condizioni così difficili.
