Il corpo valvola della valvola a sfera con filettatura interna a tre vie in acciaio inossidabile JOEPAI è prodotto tramite microfusione di precisione in acciaio inossidabile CF8 o CF8M. Materiale CF8 (SS304): adatto per fluidi tra cui acqua, aria, nonché soluzioni acide e alcaline deboli. Materiale CF8M (SS316): progettato per ambienti contenenti cloruri, acqua di mare e fluidi chimici altamente corrosivi.
Il corpo valvola microfuso di questa valvola a sfera a tre vie presenta uno spessore di parete uniforme e una finitura superficiale superiore, che elimina efficacemente le zone morte in cui potrebbero accumularsi i fluidi. È la scelta ideale per condizioni di lavoro igieniche come condutture di acqua purificata farmaceutica e sistemi di tubazioni per uso alimentare. Ogni valvola viene sottoposta a test di resistenza del guscio e ispezione di tenuta prima della consegna in fabbrica, garantendo zero rischi di perdite esterne anche in condizioni operative ad alta pressione.

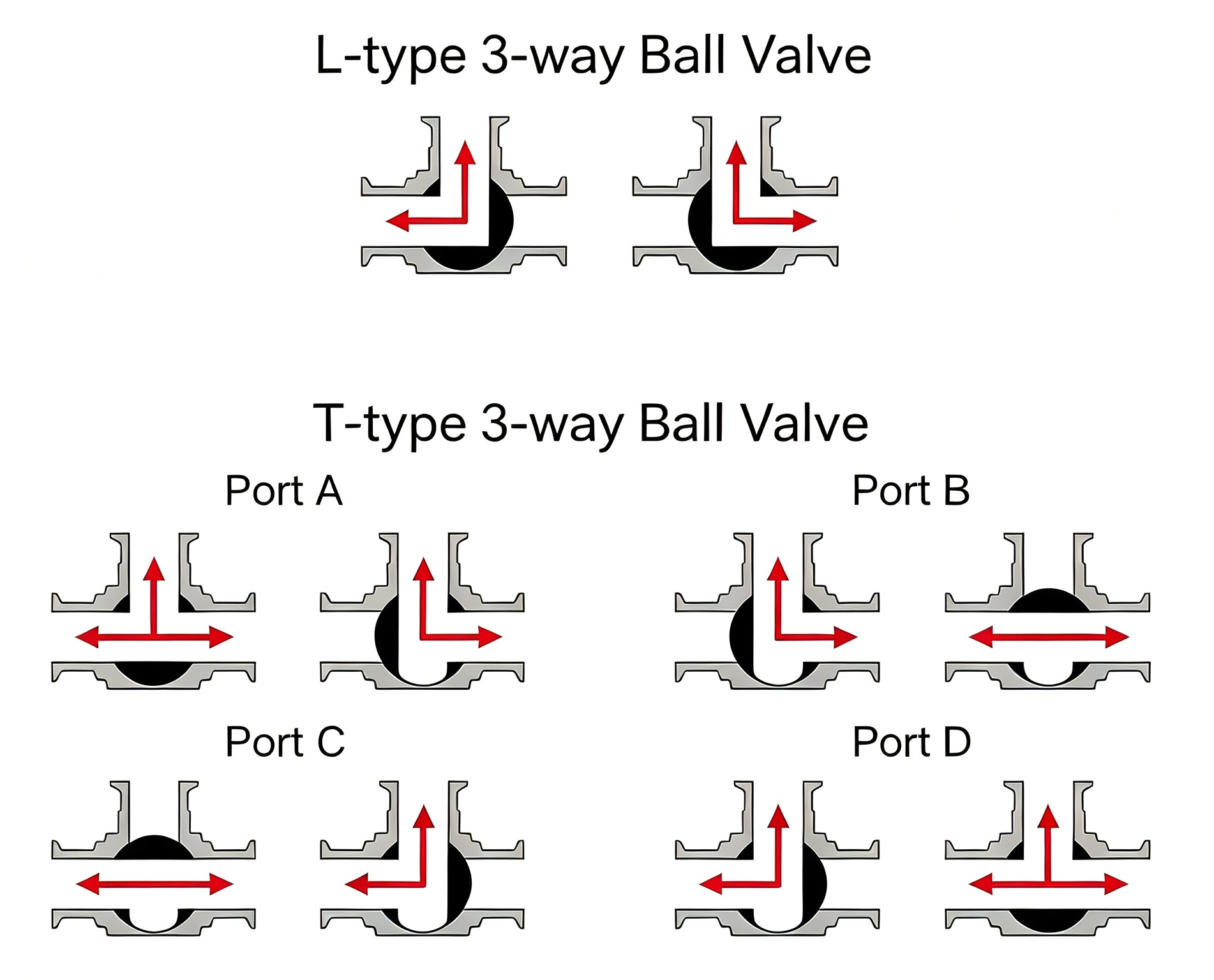

1.Questa valvola a sfera con filettatura femmina a tre vie in acciaio inossidabile è disponibile con design del canale di flusso con porta a L e porta a T. Entrambe le versioni funzionano con maniglia girevole a 90° e sono dotate di chiari indicatori di direzione del flusso.
Valvola a sfera a tre vie con porta L: Consente la commutazione tra un ingresso e due uscite. Le applicazioni tipiche includono la commutazione del bypass della pompa, la commutazione della circolazione del campionatore in linea e il funzionamento alternato di due filtri. Le valvole a sfera con porta L sono ampiamente utilizzate sui pannelli di distribuzione del gas per il passaggio rapido tra la fornitura di gas principale e quella di riserva.
Porta TA tre vieValvola a sfera: Supporta due modalità di funzionamento: un ingresso diviso in due uscite o due ingressi combinati in un'unica uscita. È adatto alla commutazione di riempimento/scarico dei serbatoi, alla circolazione alternata di fluidi caldi e freddi negli scambiatori di calore e alla fusione di doppie linee di alimentazione prima della miscelazione. Negli skid di dosaggio dei prodotti chimici, le valvole a sfera con porta a T facilitano l'iniezione alternata di due reagenti chimici per ottenere un dosaggio preciso se abbinate a sistemi di controllo automatico.

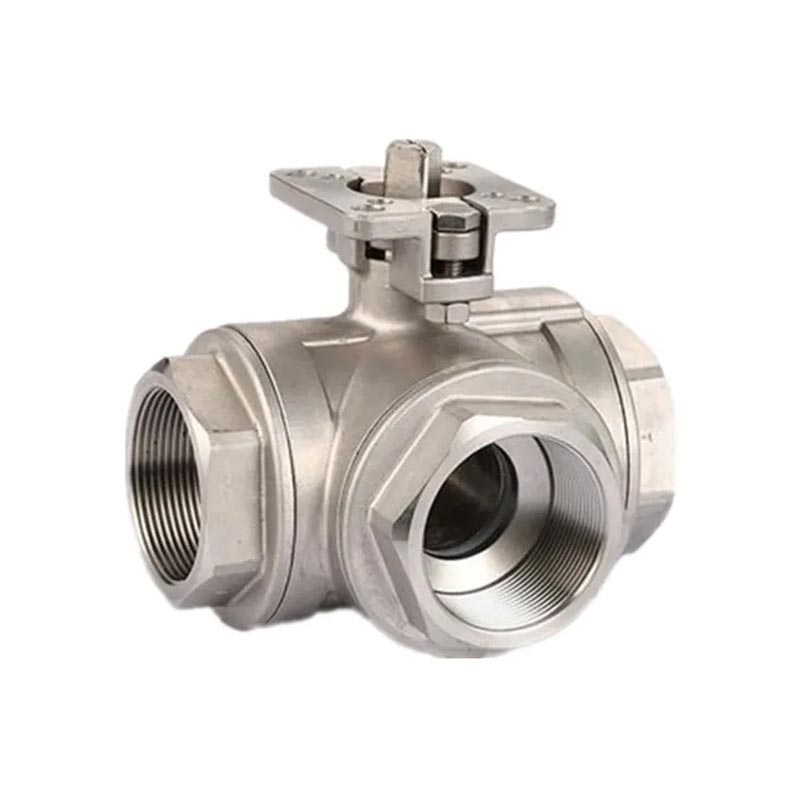

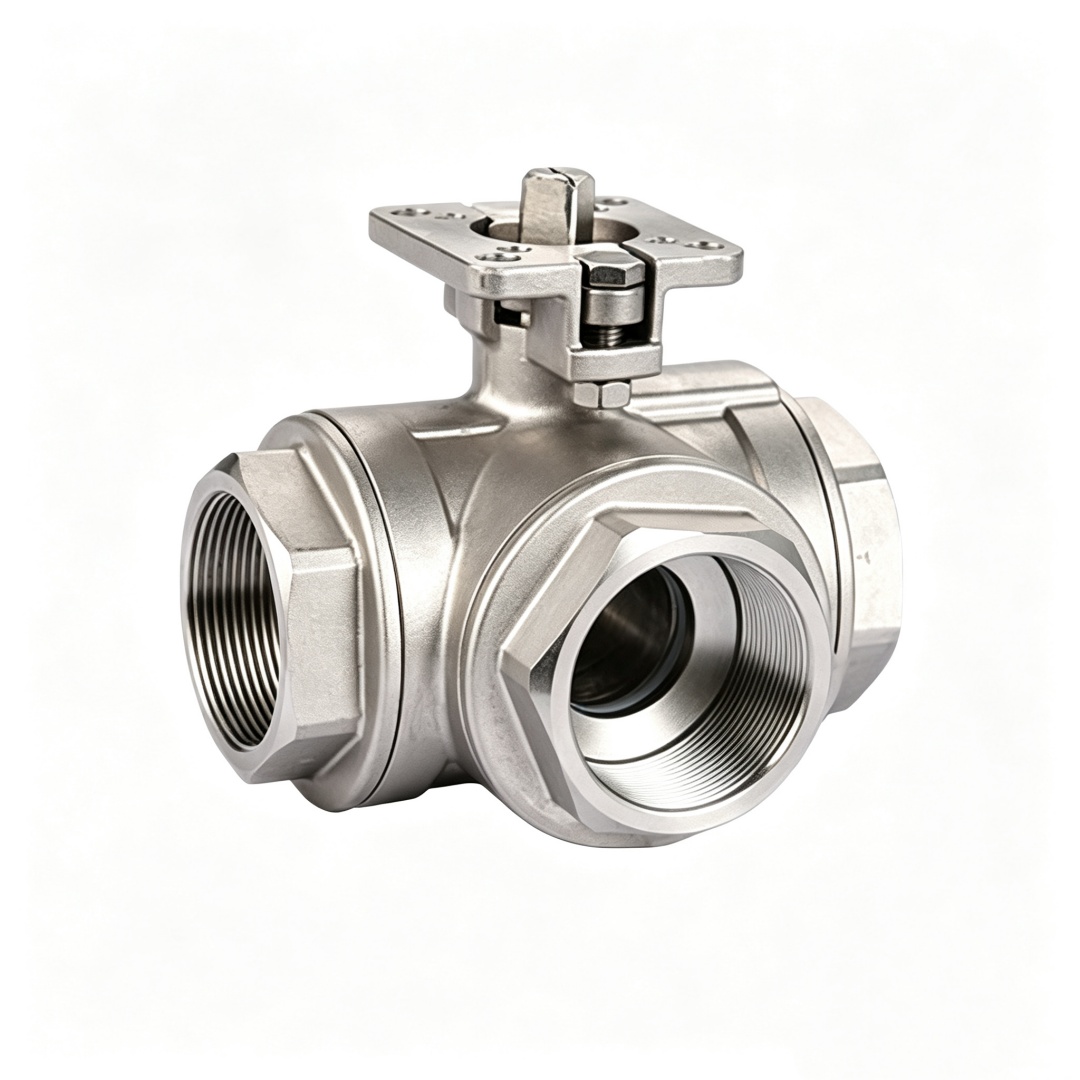

2. La parte superiore di questa valvola a sfera con filettatura femmina a tre vie in acciaio inossidabile adotta unPiattaforma a montaggio diretto alta standard ISO 5211. Le dimensioni della flangia del supporto di montaggio corrispondono perfettamente a quelle degli attuatori pneumatici ed elettrici. Gli attuatori possono essere montati direttamente senza staffe o giunti aggiuntivi, riducendo drasticamente le tolleranze di installazione e risparmiando spazio di installazione.

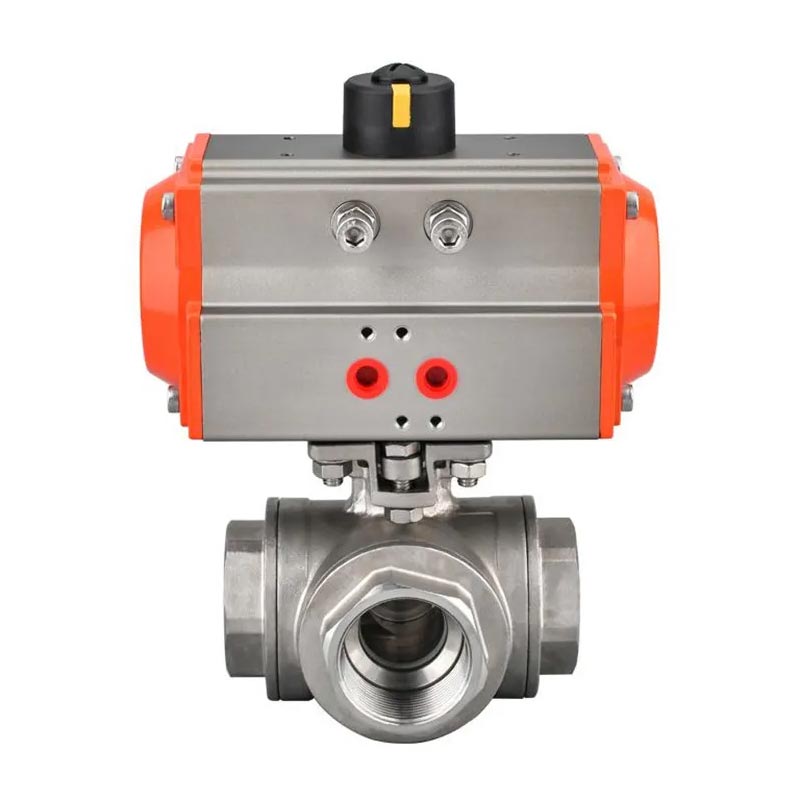

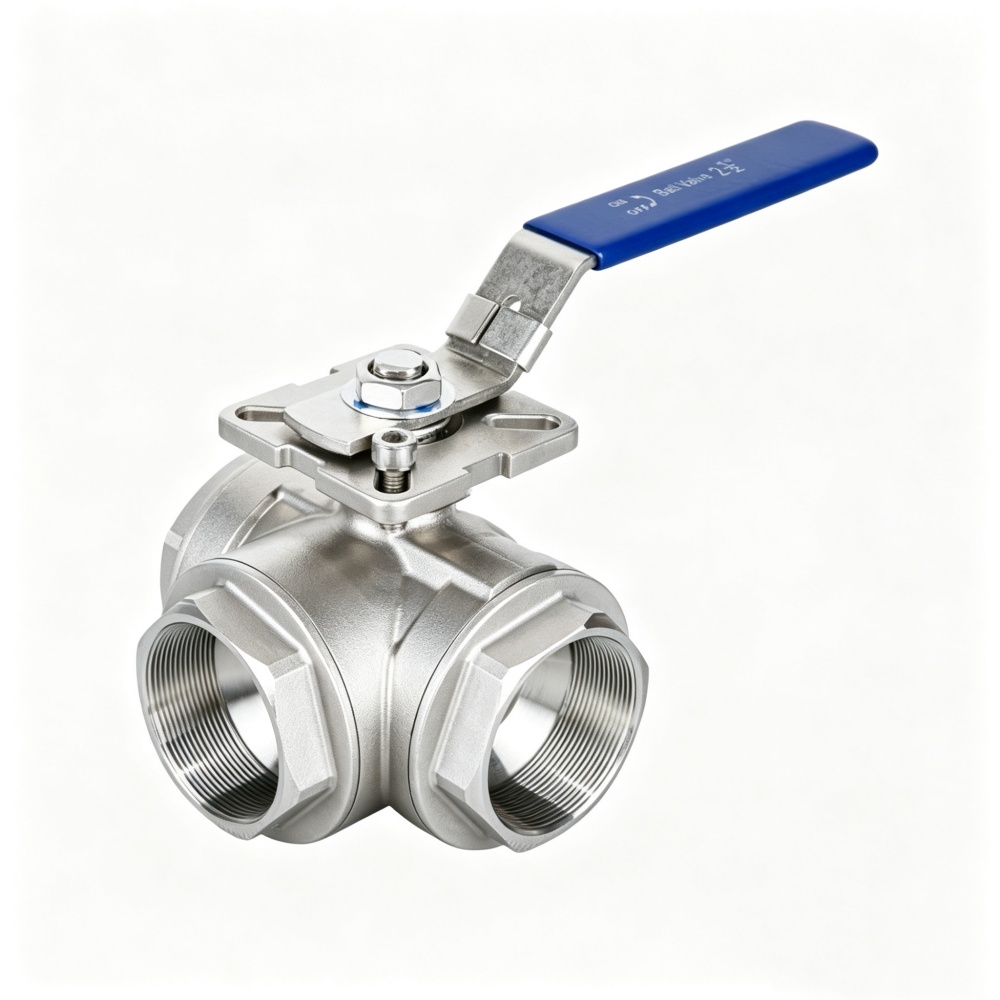

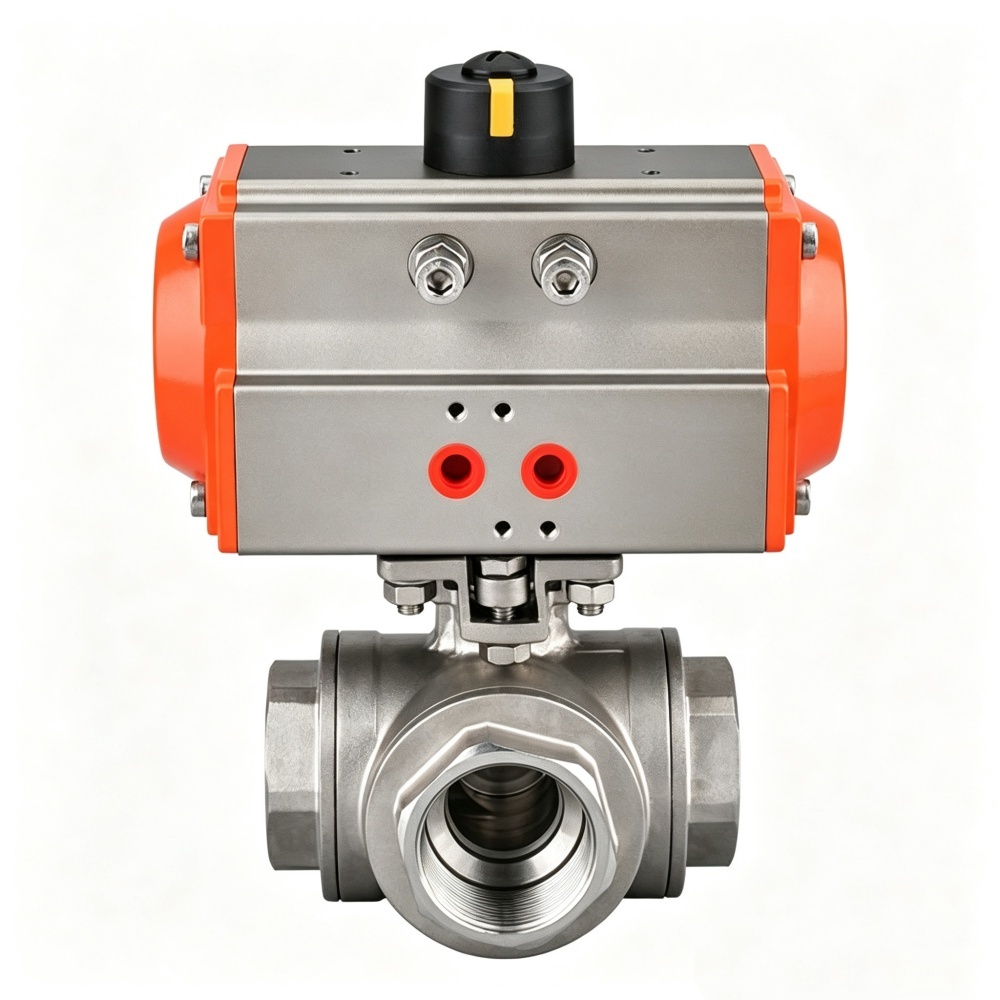

La valvola può essere controllata manualmente tramite maniglia e può anche essere dotata di attuatori pneumatici o elettrici come opzione per realizzare il controllo on-off remoto.
Tutte le valvole sono sottoposte a test di tenuta e verifica della precisione della filettatura prima di lasciare la fabbrica
Fornire certificazione dei materiali, disegni dimensionali e guida all'installazione
Supportare la certificazione del mercato globale (CE/ISO/RoHS, ecc.)
I servizi di personalizzazione di stampi OEM/ODM/privati sono completamente aperti per soddisfare le esigenze di vari progetti di ingegneria
| Materiale delle parti principali | ||
|---|---|---|
| NO | Nome delle parti | Materiale |
| 1 | Corpo | CF8M; CF8 |
| 2 | Cofano | CF8M; CF8 |
| 3 | Palla | CF8M; CF8 |
| 4 | Posto a sedere | PTFE；PPL |
| 5 | Gambo | CF8M; CF8 |
| 6 | Imballaggio | PTFE |
| 7 | Guarnizione | PTFE |
| 8 | Dado premistoppa | CF8M; CF8 |
| 9 | Maniglia | CF8M; CF8 |
| 10 | Pannello di direzione | Alluminio |
| 11 | Noce | CF8M; CF8 |
| 12 | Dispositivi di bloccaggio | CF8M; CF8 |
| 13 | Fodero in pelle | Plastica |
| Specifica | |
|---|---|
| Nome del prodotto | Valvola a sfera a tre vie / T con piattaforma alta |
| Modello | Q14F/Q15F |
| Diametro nominale | DN15~DN100 |
| Pressione nominale | 1,6 MPa~6,4 MPa/1000 WOG |
| Tipo di struttura | Tipo di palla |
| Tipo di connessione | Flangia, filettatura interna |
| Temperatura di lavoro | ≤260ºC (-20~180ºC~260ºC) |
| Modalità d'azione | Manuale, elettrico, pneumatico |
| Materiale del corpo | Acciaio fuso, acciaio inossidabile |
| Norma di progettazione | Norma cinese; ANSI; JIS; DIN |
| Supporti applicativi | Acqua, petrolio, gas, liquidi |
| Tipo di filettatura | G.NPT.BSPT.BSP.DIN259/2999 |
| Q14F Adatto per valvola a sfera filettata a tre vie in acciaio inox medio | Acqua, petrolio, gas e alcuni liquidi corrosivi (W.O.G) |
A: La porta L commuta il flusso tra due uscite (comune per il bypass della pompa o la commutazione del campionatore). La porta a T consente il flusso da un ingresso per dividerlo in due uscite o unire due ingressi in un'unica uscita: ideale per il riempimento/svuotamento del serbatoio o il duplexing del filtro.
R: La sede in PTFE è classificata fino a 200°C – adatta per vapore saturo. Per vapore surriscaldato superiore a 200°C, selezionare la nostra versione con sede metallica.
R: NPT (Stati Uniti), BSPT (Regno Unito/Australia), BSPP (Europa) e DIN2999 (Germania). Specificare lo standard del filo al momento dell'ordine.
R: Sì, il corpo CF8M con sedi in PTFE soddisfa i requisiti sanitari. Finitura superficiale aggiuntiva (Ra ≤ 0,8μm) e passivazione disponibili su richiesta.
