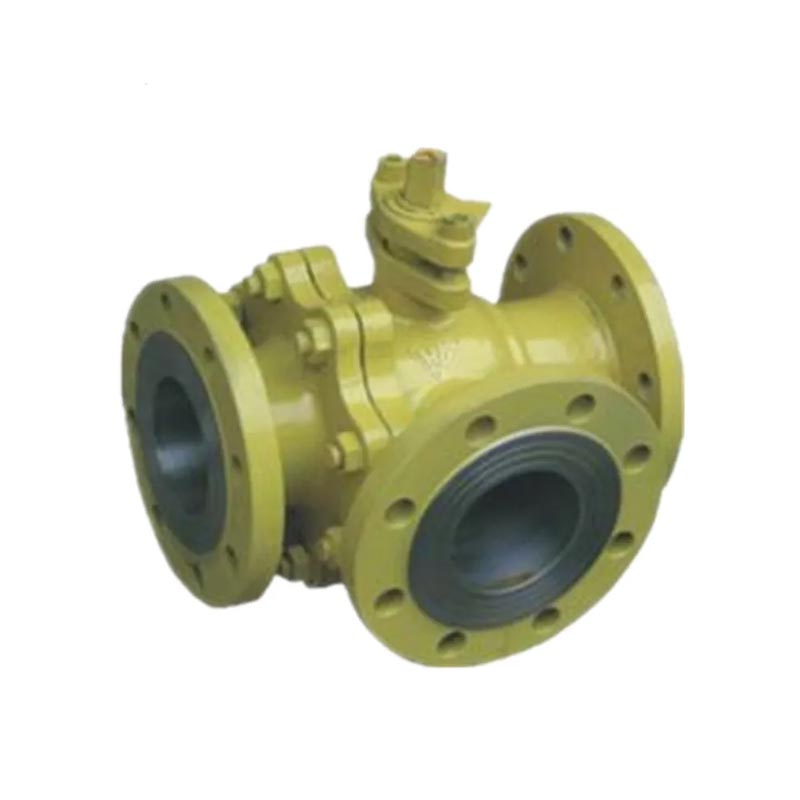

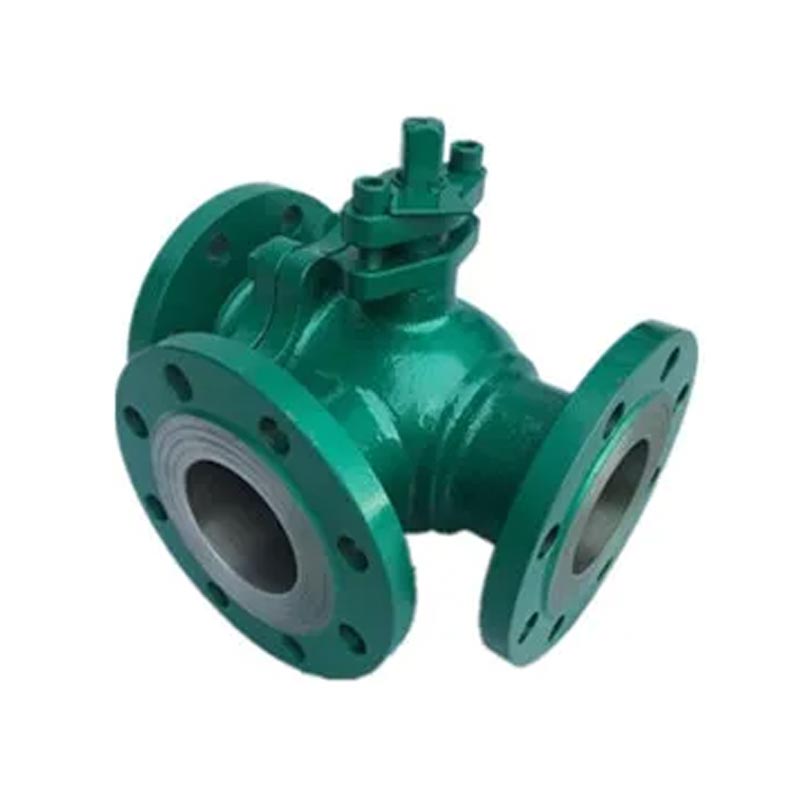

Valvola a sfera a tre vie flangiata in acciaio al carbonio di alta qualità joepai (materiale WCB) è progettato per sistemi industriali che richiedono commutazione multicanale o Funzioni di fusione. Supporta strutture a forma di T a forma di T e può controllare in modo flessibile la direzione del flusso e la portata del supporto. Il prodotto soddisfa vari livelli di pressione da PN16 a PN40 e utilizza flange standard per connessione. È ampiamente utilizzato in petrolio, chimico, approvvigionamento idrico, Potenza ed elabora condotte per ottenere un efficiente commutazione e sistema di fluidi integrazione.

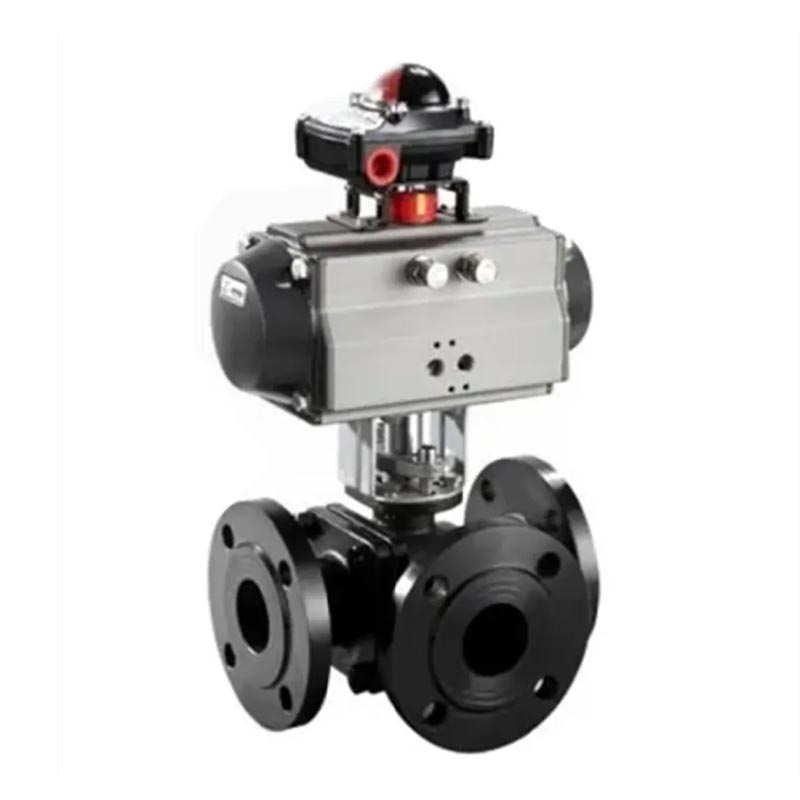

Valvola a sfera a tre vie flangiata in acciaio al carbonio con pneumatico
Attuatore
1. Materiale in acciaio al carbonio/SS304/316/304L/316L (WCB/CF8/CF8M/CF3/CF3M)
2. Size 1/2 '' ~ 8 '' (dn15 ~ dn200)
3. Cervifica ISO9001
4. porta ridotta porta
5. Pressione di lavoro 150LB/PN16
6. Connessione termina RF flangiata
7. Temp. -20 ~ 300ºC
8. Acqua media adatta, gas naturale, petrolio e un po 'di liquido corrosivo
9. Seal ptfe, rptfe, ppl
10. Opzione di bloccaggio
11. Ispezione e test secondo API598
Altri produciamo anche valvola a sfera di flangia, valvola del cancello, valvola globale, controllo
Valvola, valvola di idranto antincendio, valvola booster, valvola a sfera completamente saldata e y
Filtro., Ecc.
| Modulo | Tipo T, L Valvola a sfera a tre vie |
| Diametro nominale DN (mm) | DN15-DN300 |
| Pressione nominale | 1.6 2.5 4.0 Prodotto |
| Gamma liquida | Aria, acqua, gas, petrolio e prodotti petrolchimici medium corrosivi |
| Temperatura di lavoro | Sigillo duro: -40 -300 Sigillo morbido: -40 -180 |
| Fuoriuscita | 0 Conformarsi ad Ansib16.104Standard |
| Materiale principale | Corpo valvola: WCB 304 316 316l Spool: 304 316 316L |
| Forma del sedile | Sigillo duro mobile in acciaio inossidabile, PTFE SEAL SOIL |
| Preparazione della superficie | Lucidare |
| Dimensioni | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Misurare | In | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| mm | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L/L1 (RF/BW) | In | 17.75 | 20.00 | 22.75 | 26.5 | 36.00 | 40.25 | 50.00 | 56.00 | / | / |
| mm | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | / | / | |
| L2 (RTJ) | In | 17.88 | 21.25 | 23.00 | 26.88 | 36.50 | 40.88 | 50.88 | 56.88 | / | / |
| mm | 454 | 540 | 584 | 683 | 927 | 1038 | 1292 | 1445 | / | / | |
| H | In | 7.50 | 9.00 | 11.00 | 14.12 | 15.75 | 18.88 | 20.50 | 26.38 | / | / |
| mm | 190 | 230 | 280 | 360 | 400 | 480 | 520 | 670 | / | / | |
| W | In | 24 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | / | / |
| mm | 600 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | / | / | |
| WT (kg) | Rf/rtj | 68 | 95 | 120 | 185 | 675 | 1100 | 1650 | 2300 | / | / |
| BW | 54 | 74 | 91 | 122 | 555 | 918 | 1355 | 2950 | / | / | |
1. Lascia una posizione per la ruota della maniglia della valvola.
2. Non può essere usato per la limitazione.
Le valvole a sfera con meccanismi di trasmissione devono essere installate in posizione verticale.
Il principio di lavoro di una valvola a sfera a tre vie flangiata in acciaio al carbonio è quello di ruotare la valvola per aprirla o chiudere. Gli interruttori della valvola a sfera sono leggeri, di dimensioni ridotte, possono essere realizzati in grandi diametri, affidabili nella tenuta, nella struttura semplice, nella struttura facile da mantenere e la superficie di tenuta e la superficie sferica sono spesso in uno stato chiuso, che non è facilmente eroso dai media. Sono ampiamente utilizzati in vari settori.
Le valvole a sfera a tre vie sono utilizzate principalmente nelle condutture per tagliare, distribuire e cambiare la direzione del flusso del supporto.
La valvola a sfera a tre vie è un tipo relativamente nuovo di valvola a sfera, che presenta alcuni vantaggi unici nella sua struttura, come l'apertura e la chiusura senza attrito, l'usura a bassa tenuta e la piccola coppia di apertura e chiusura. Ciò può ridurre le specifiche dell'attuatore di accompagnamento.
Dotato di un attuatore elettrico a più turni, può ottenere una regolazione e un taglio stretto del mezzo. Ampiamente applicabile a condizioni di lavoro come petrolio, chimica, approvvigionamento idrico urbano e drenaggio che richiedono un rigoroso taglio.
