Valvola a sfera monoblocco in acciaio inossidabile forgiato ad alta pressione: compatta, affidabile e resistente alla corrosione

2026-06-16 0 Lasciami un messaggio

Il JOEPAImonoblocco in acciaio inoxvalvola a sfera è specificamente progettato per il controllo preciso del flusso di liquidi e gas. La struttura del corpo in un unico pezzo garantisce un'elevata tenuta ed elimina i punti di saldatura, riducendo significativamente il rischio di perdite.

Una sfera forata all'interno della valvola ruota per avviare o arrestare il flusso. Il funzionamento può essere eseguito manualmente tramite una leva o automaticamente tramite un attuatore. Il robusto corpo in acciaio inossidabile offre un'eccellente resistenza alla corrosione e all'usura, garantendo prestazioni di lunga durata con una manutenzione minima.

Dove viene utilizzato?

Le valvole a sfera monoblocco sono ampiamente utilizzate in applicazioni industriali e commerciali, in particolare nelle tubazioni che trasportano sostanze chimiche.

Le applicazioni comuni includono:

∙ Impianti di trattamento delle acque

∙ Linee di vapore e sistemi di gas pressurizzato

∙ Industria alimentare e delle bevande (progettazione igienica)

∙ Stabilimenti farmaceutici e petrolchimici

∙ Motori marini e centrali elettriche

Il design monoblocco compatto consente una facile integrazione in sistemi con vincoli di spazio e garantisce un funzionamento sicuro a temperature e pressioni elevate.

Principio di funzionamento

Il monoblocco in acciaio inoxvalvola a sferacontiene una sfera sferica con un foro centrale, ruotata tramite uno stelo. Quando il foro è allineato parallelamente alla tubazione, il flusso viene rilasciato; quando è perpendicolare, il flusso viene completamente interrotto.

Questa rotazione può essere effettuata manualmente o con un attuatore automatico. Il design garantisce una tenuta ad alta integrità tra la sfera e la sede, garantendo un funzionamento sicuro anche durante improvvisi cambiamenti di pressione.

Specifiche tecniche

Monobloccovalvole a sferasono disponibili in varie dimensioni e pressioni nominali. Le specifiche generali includono:

Parametro	Dettagli
Materiale del corpo	Acciaio inossidabile AISI 304 / AISI 316
Materiale della palla	Acciaio inossidabile AISI 304 / AISI 316
Materiale del sedile	PTFE (Teflon),RPTFE,PPL
Tipo di connessione	Flangiato Wafer
Valutazione della pressione	PN16 ~ PN40
Intervallo di dimensioni	DN15 ~ DN200
Intervallo di temperatura	Da -29°C a +250°C
Norma di montaggio	Conformità ISO 5211 (personalizzabile)

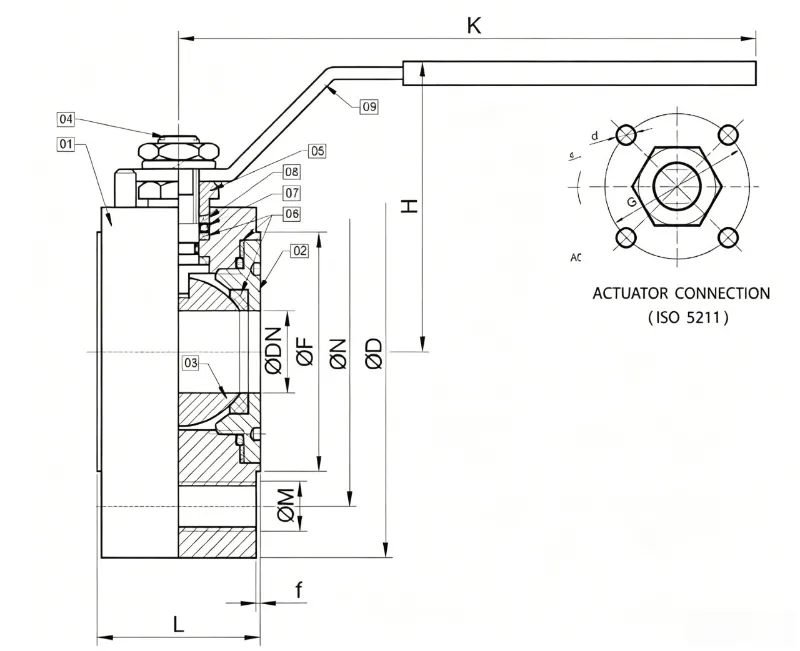

Dimensioni principali

MISURARE								PN16			PN40
NPS	DN	L	K	H	ØD	ØDN	f	SU	ØM	DI	SU	ØM	DI	G	d
1/2"	15	38	155	80	87	15	2	65	M12x4	45	65	M12x4	45	36	M5
3/4"	20	40	155	90	97	20	2	75	M12x4	58	75	M12x4	58	36	M5
1"	25	45	175	100	107	25	2	85	M12x4	68	85	M12x4	68	42	M5
11/4"	32	58	175	110	135	32	2	100	M16x4	78	100	M16x4	78	42	M5
11/2"	40	65	240	120	145	40	3	110	M16x4	88	110	M16x4	88	50	M6
2"	50	82	240	130	165	50	3	125	M16x4	102	125	M16x4	102	50	M6
21/2"	65	103	300	140	177	65	3	145	M16x4	122	145	M16x8	122	70	M8
3"	80	120	400	150	197	80	3	160	M16x8	138	160	M16x8	138	70	M8
4"	100	140	400	165	230	100	3	180	M16x8	162	190	M20x8	162	102	M10
5"	125	200	610	240	248	125	3	210	M16x8	188	220	M20x8	188	102	M10
6"	150	235	610	260	298	150	3	240	M20x8	212	250	M22x8	218	125	M12
8"	200	310	850	310	398	200	3	295	M20x12	268	320	M27x12	285	125	M12

Perché scegliere una valvola a sfera monoblocco?

Tenuta superiore alle perdite: l'assenza di punti di saldatura significa meno potenziali percorsi di perdita.

Resistenza alla corrosione e all'usura: il corpo in acciaio inossidabile garantisce una lunga durata.

Manutenzione ridotta: il design monoblocco riduce l'usura e prolunga la vita operativa.

Funzionamento rapido: la rotazione di 90° consente cicli di apertura/chiusura rapidi.

Igienico e sicuro: ideale per processi alimentari, farmaceutici e chimici.

Conveniente: la lunga durata e i bassi costi operativi migliorano l'efficienza del sistema.

Serve il giusto monoblocco in acciaio inoxvalvola a sferaper la tua candidatura? Contatta il nostro team per supporto tecnico, soluzioni personalizzate o un preventivo su misura per i requisiti del tuo sistema.
