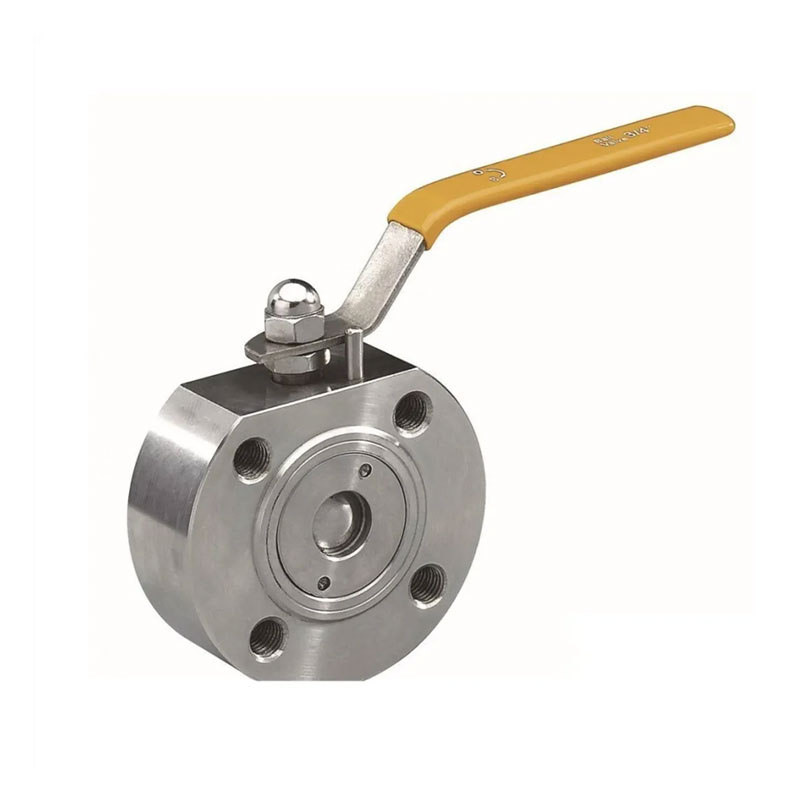

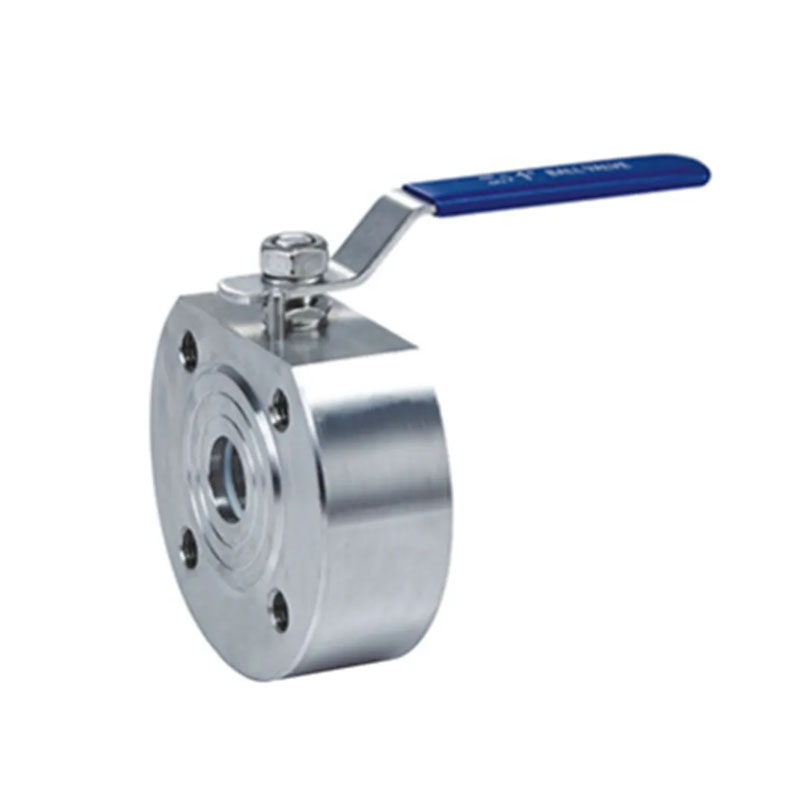

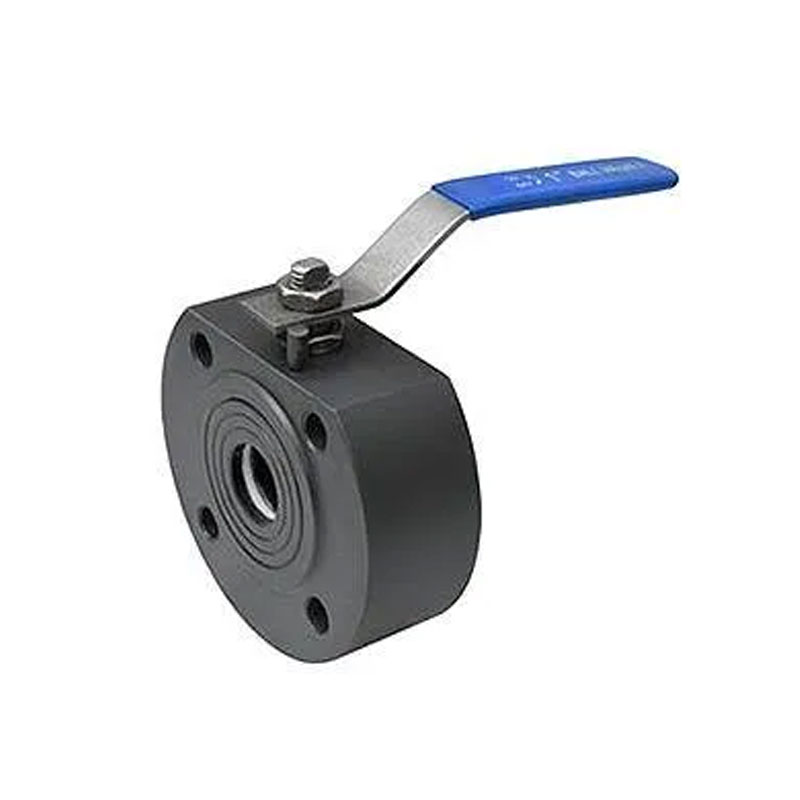

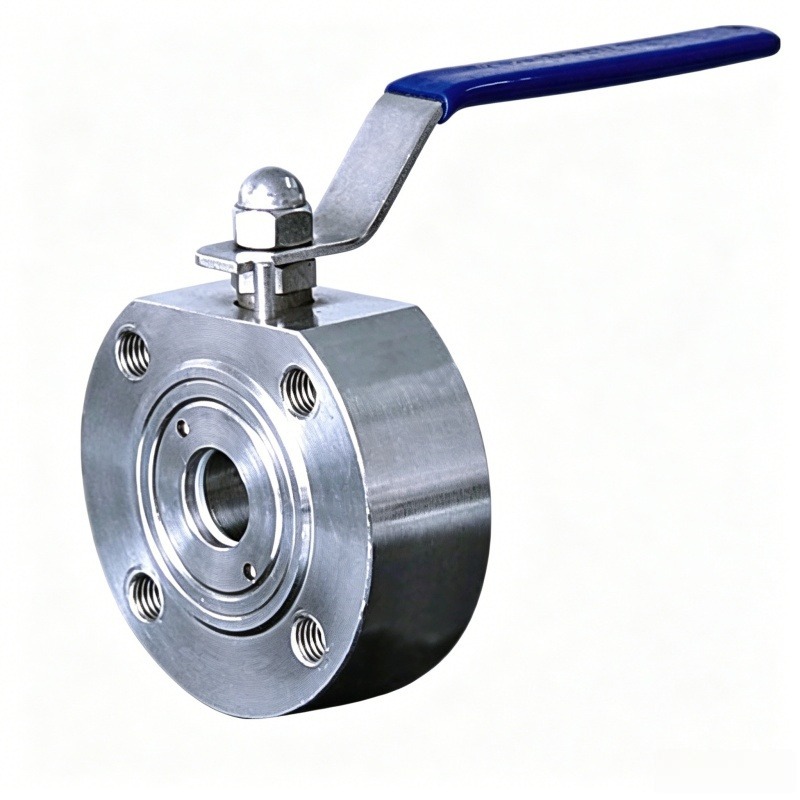

Il prodotto JOEPAI durevole valvola a sfera flangiata wafer in acciaio forgiato 1PC ha molte caratteristiche come struttura compatta, aspetto squisito, controllo intelligente, prestazioni eccellenti, buona qualità e facilità d'uso. La valvola a sfera flangiata wafer in acciaio forgiato 1PC è una valvola a sfera ad azionamento manuale con angolo di rotazione di 90°. Ha eccellenti prestazioni di tenuta, flusso elevato capacità, basso coefficiente di resistenza al flusso, struttura semplice, facile manutenzione e lunga durata. Solitamente vengono utilizzate valvole a sfera monopezzo in applicazioni con severi requisiti di tenuta. Oltre a controllare fluidi gassosi, liquidi e vapore, sono adatti anche per il controllo delle acque reflue e mezzi contenenti impurità fibrose.

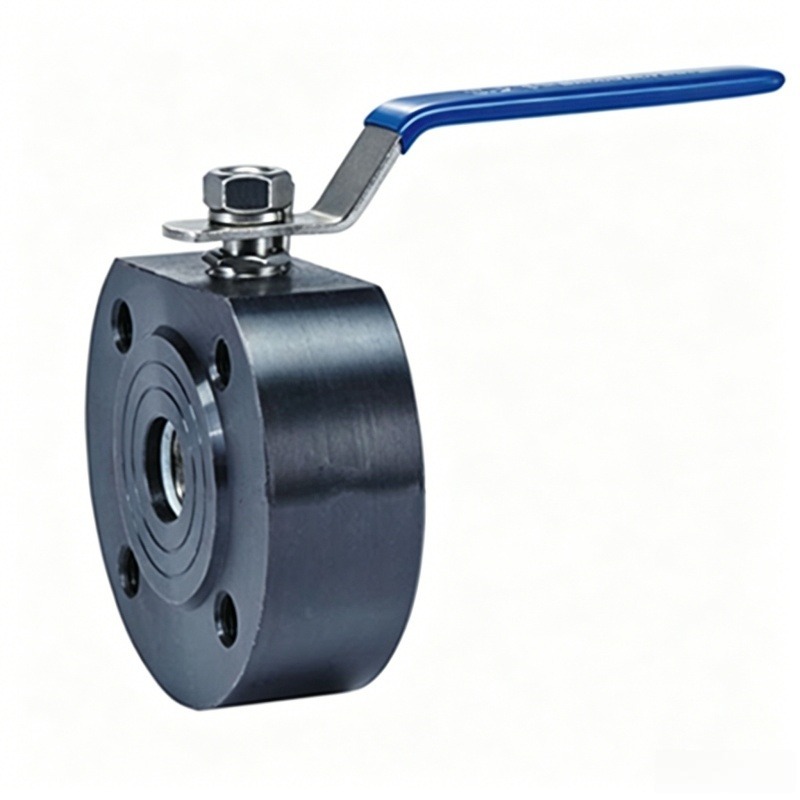

Materialee principale: acciaio al carbonio forgiato (A105/LF2)
Corpo integrato con barra spruzzatrice
Installare l'estremità della flangia del morsetto tra le flange ANSI/DIN/JIS
Sede valvola in PTFE/RPTFE/metallo (opzionale)
Fino a 2500 PSI (PN100)
Intervallo di temperatura: da -29°C a+250°C
Leggero e salvaspazio
API 598/EN 12266-1
Personalizzazione: fornire l'apertura, il design della maniglia o l'installazione dell'attuatore
secondo i requisiti
JOEPAI Valve è un produttore di valvole a sfera flangiate wafer in acciaio forgiato 1PC con sede a Wenzhou, Cina, sviluppato dalla Jingyue Valve Factory fondata nel 2003. Con ISO 9001, CE, e certificazioni KC, la nostra fabbrica combina lavorazione CNC, progettazione 3D (UG/CAD) e test completi di pressione/chimici per fornire servizi personalizzati soluzioni tecniche di controllo del flusso per clienti in Europa, Corea del Sud, Australia, Sud-Est asiatico e Medio Oriente. JOEPAI è il tuo fidato partner in progetti di condutture industriali
| NO. | Nome della parte | Materiale |
| 1 | Corpo | SS/SUS304 |
| 2 | Cap | SS/SUS304 |
| 3 | Posto a sedere | PTFE |
| 4 | Palla | SS304/SS316 |
| 5 | Gambo | SS304/SS316 |
| 6 | Guarnizione | PTFE |
| 7 | O-ring | VITON |
| 8 | Imballaggio | PTFE |
| 9 | Ghiandola | SS/SUS304 |
| 10 | Dado dello stelo | SS/SUS304 |
| 11 | Maniglia | SS |
| 12 | Perno di arresto | SS/SUS304 |

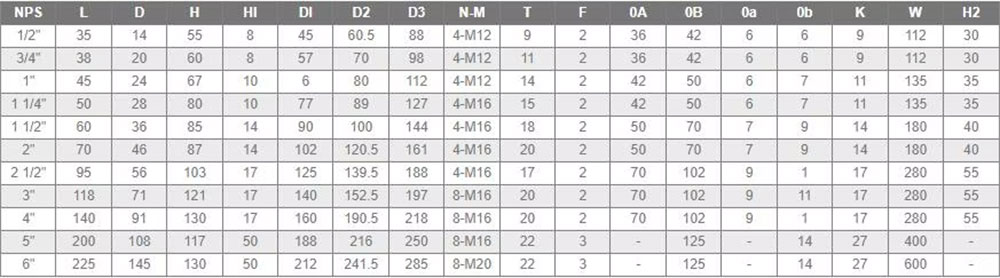

| NPS | L (mm) | D (mm) | Hmm) | CIAO (mm) | DI (mm) | D2(mm) | D3(mm) | N-M | T (mm) | F (mm) | OA (mm) | OB (mm) | 0a (mm) | 0b (mm) | K (mm) | L (mm) | H2(mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 35 | 14 | 55 | 8 | 45 | 60.5 | 88 | 4-M12 | 9 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 3/4" | 38 | 20 | 60 | 8 | 57 | 70 | 98 | 4-M12 | 11 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 1" | 45 | 24 | 67 | 10 | 6 | 80 | 112 | 4-M12 | 14 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/4" | 50 | 28 | 80 | 10 | 77 | 89 | 127 | 4-M16 | 15 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/2" | 60 | 36 | 85 | 14 | 90 | 100 | 144 | 4-M16 | 18 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2" | 70 | 46 | 87 | 14 | 102 | 120.5 | 161 | 4-M16 | 20 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2 1/2" | 95 | 56 | 103 | 17 | 125 | 139.5 | 188 | 4-M16 | 17 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 3" | 118 | 71 | 121 | 17 | 140 | 152.5 | 197 | 8-M16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 4" | 140 | 91 | 130 | 17 | 160 | 190.5 | 218 | 8-M16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 5" | 200 | 108 | 117 | 50 | 188 | 216 | 250 | 8-M16 | 22 | 3 | - | 125 | - | 14 | 27 | 400 | - |
| 6" | 225 | 145 | 130 | 50 | 212 | 241.5 | 285 | 8-M20 | 22 | 3 | - | 125 | - | 14 | 27 | 600 | - |
