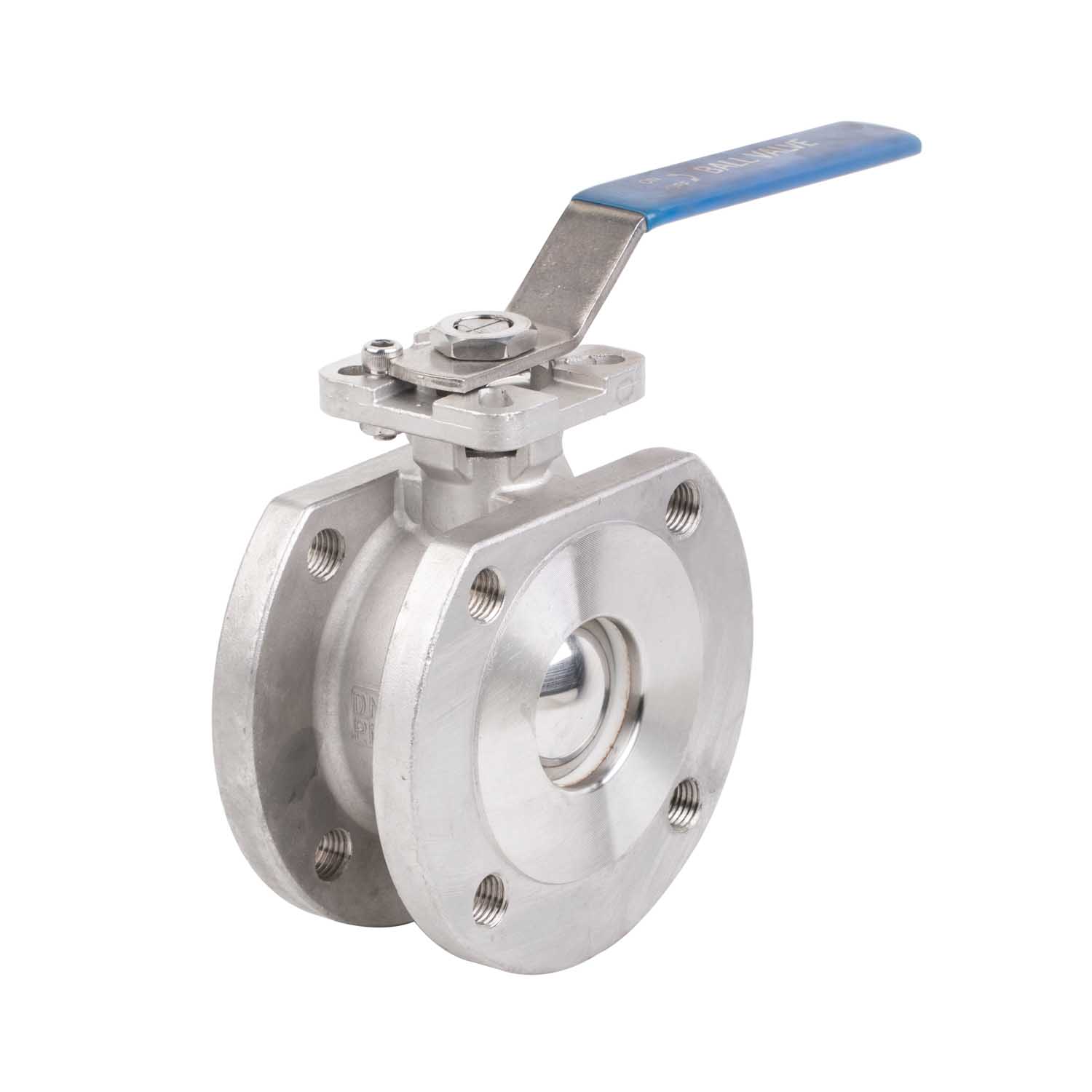

Produttore JOEPAI Le valvole a sfera monoblocco di tipo wafer prodotte con cuscinetto di montaggio diretto ISO 5211 sono dispositivi compatti di controllo del fluido fissati direttamente tra le flange del tubo, ideali per applicazioni con vincoli di spazio e sensibili al peso come piattaforme petrolifere offshore e impianti di lavorazione chimica. Con una rotazione manuale di 90°, queste valvole offrono eccellenti prestazioni di tenuta, elevata capacità di flusso, bassa resistenza al flusso e lunga durata. Sono adatti per gas, liquidi, vapore, liquami e mezzi fibrosi. JOEPAI integra la tecnologia della fusione di precisione con un rigoroso controllo di qualità, supportato dalla certificazione ISO 9001 e dalle esportazioni globali. Con una forte capacità produttiva, JOEPAI garantisce consegne affidabili per progetti industriali impegnativi.

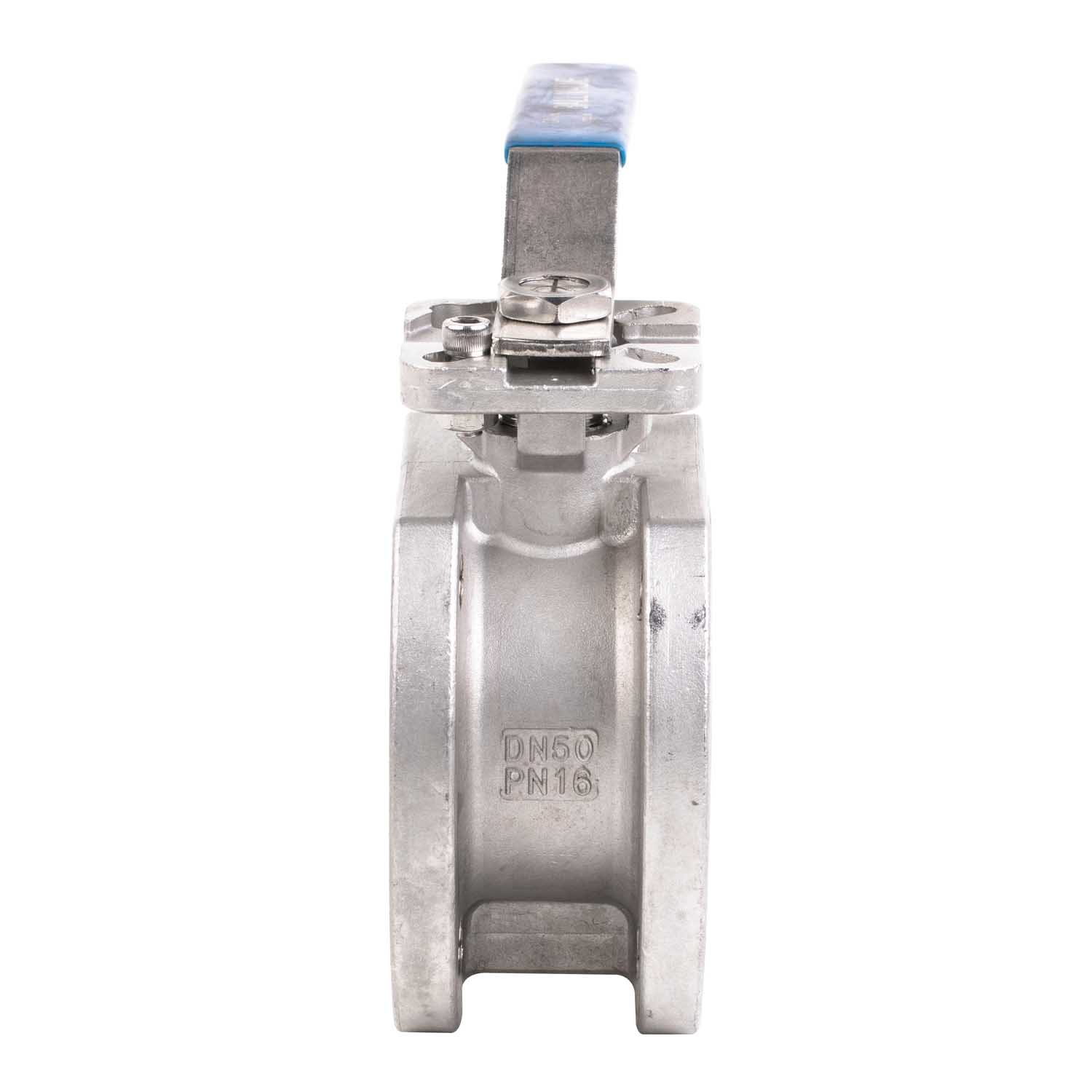

PRESSIONE: PN16
FACCIA A FACCIA: GB/T12221-1989
DIMENSIONI ESTREMITÀ FLANGIA: GB/T9113
DISEGNO: GB/T12237-1989
PROVA: GB/T13927-1992
NORMA MATERIALE: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
1. Design compatto e salvaspazio
Le valvole a sfera monoblocco tipo wafer con supporto per montaggio diretto ISO 5211 presentano una struttura compatta che occupa molto meno spazio nella tubazione: fino al 30–50% in meno rispetto alle tradizionali valvole a sfera flangia-flangia. Ciò lo rende ideale per installazioni con vincoli di spazio.
2. Nessun giunto corpo-copertura: rischio di perdite ridotto
A differenza delle valvole a sfera convenzionali, il corpo monoblocco monopezzo non ha alcun collegamento tra il corpo e il coperchio, eliminando potenziali percorsi di perdita e migliorando la sicurezza e l'affidabilità del sistema.
3. Compatibilità dell'attuatore flessibile

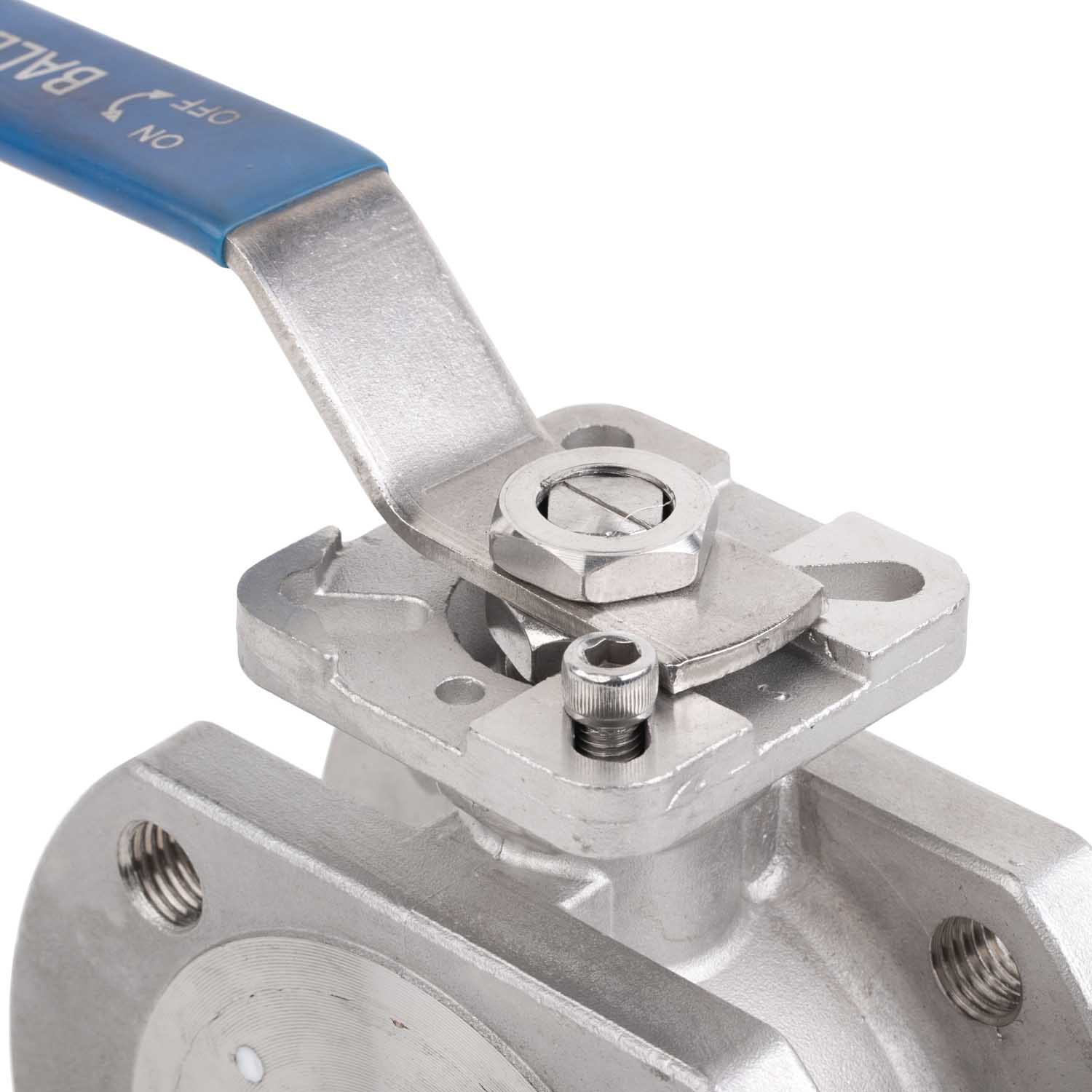

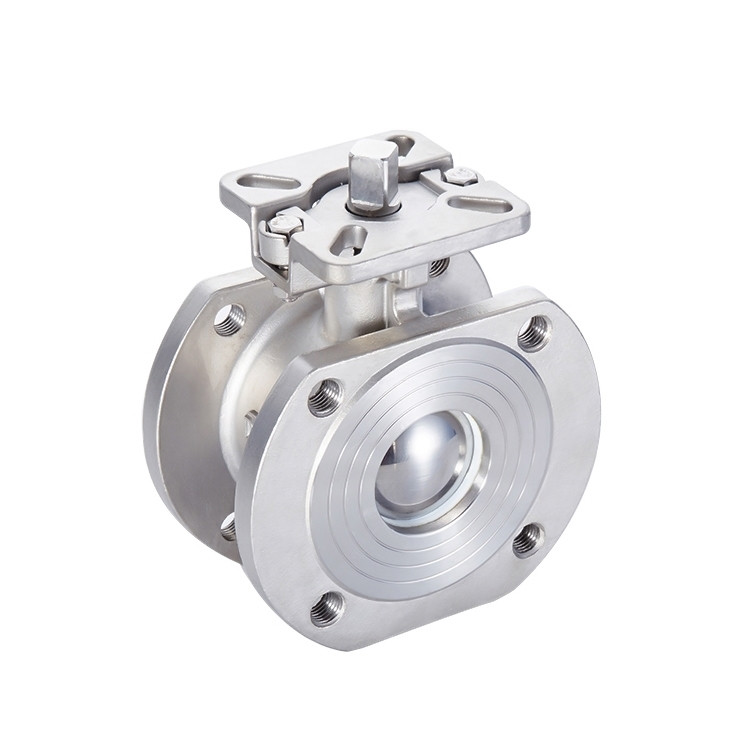

Dotata di flange superiori dirette ISO 5211, la valvola può essere perfettamente integrata con attuatori pneumatici, elettrici o idraulici, oltre al funzionamento manuale della leva.
| NO. | Nome della parte | Materiale |
| 1 | Corpo | WCB/CF8/CF8M |
| 2 | Cap | WCB/CF8/CF8M |
| 3 | Posto a sedere | PTFE |
| 4 | Palla | SS304/SS316 |
| 5 | Gambo | SS304/SS316 |
| 6 | Guarnizione | PTFE |
| 7 | O-ring | VITON |
| 8 | Imballaggio | PTFE |
| 9 | Ghiandola | SS/SUS304 |
| 10 | Dado dello stelo | SS/SUS304 |
| 11 | Maniglia | SS |
| 12 | Perno di arresto | SS/SUS304 |
|
NPS
|
L
|
D
|
H
|
H1
|
D1
|
D2
|
D3
|
N-ØM
|
TF
|
|
1/2"
|
34
|
14
|
55
|
8
|
45
|
65
|
88
|
4-M12
|
9-2
|
|
3/4"
|
37
|
20
|
60
|
8
|
57
|
75
|
98
|
4-M12
|
11-2
|
|
1"
|
44
|
24
|
67
|
11
|
66
|
85
|
112
|
4-M12
|
14-2
|
|
1 1/4"
|
55
|
28
|
80
|
11
|
77
|
100
|
127
|
4-M16
|
15-2
|
|
1 1/2"
|
64
|
36
|
85
|
14
|
90
|
110
|
144
|
4-M16
|
18-2
|
|
2"
|
80
|
48
|
87
|
14
|
102
|
125
|
161
|
4-M16
|
20-2
|
|
2 1/2"
|
102
|
62
|
103
|
17
|
125
|
145
|
188
|
4-M16
|
20-2
|
|
3"
|
120
|
76
|
121
|
17
|
140
|
160
|
197
|
8-M16
|
20-2
|
|
4"
|
152
|
93
|
130
|
17
|
160
|
180
|
218
|
8-M16
|
20-2
|
