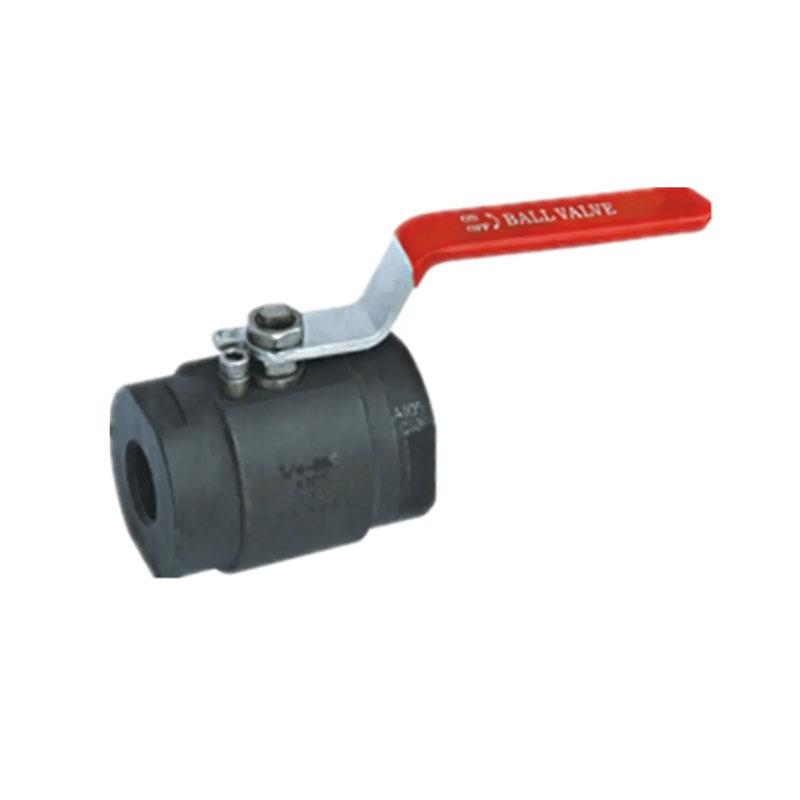

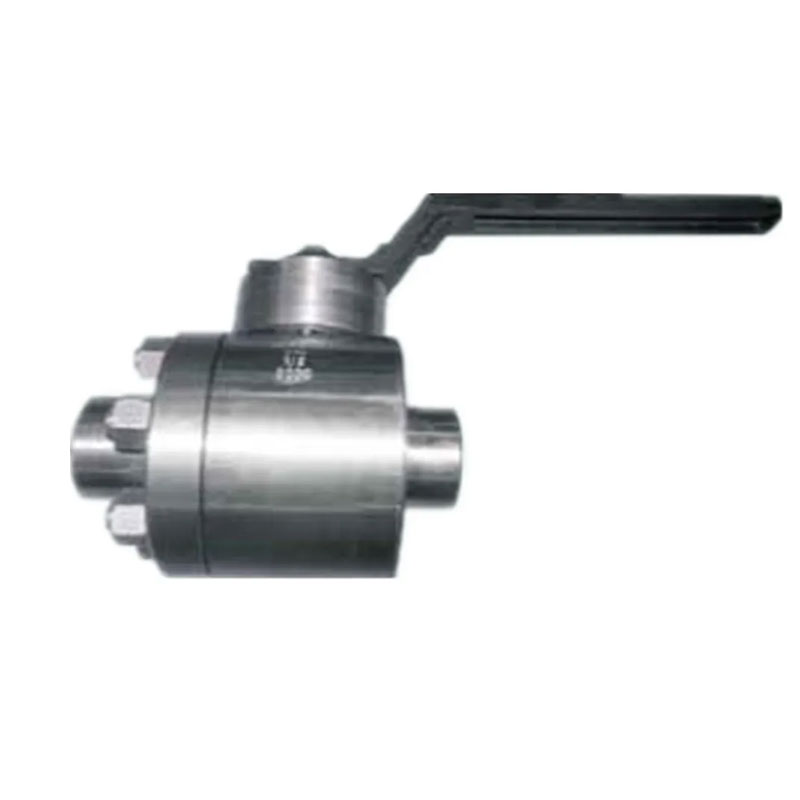

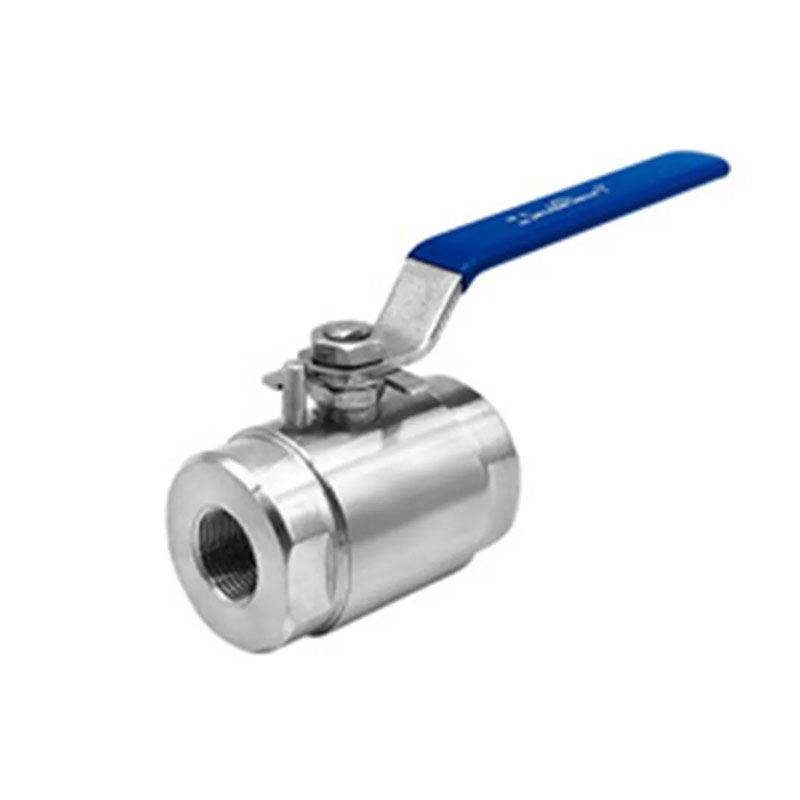

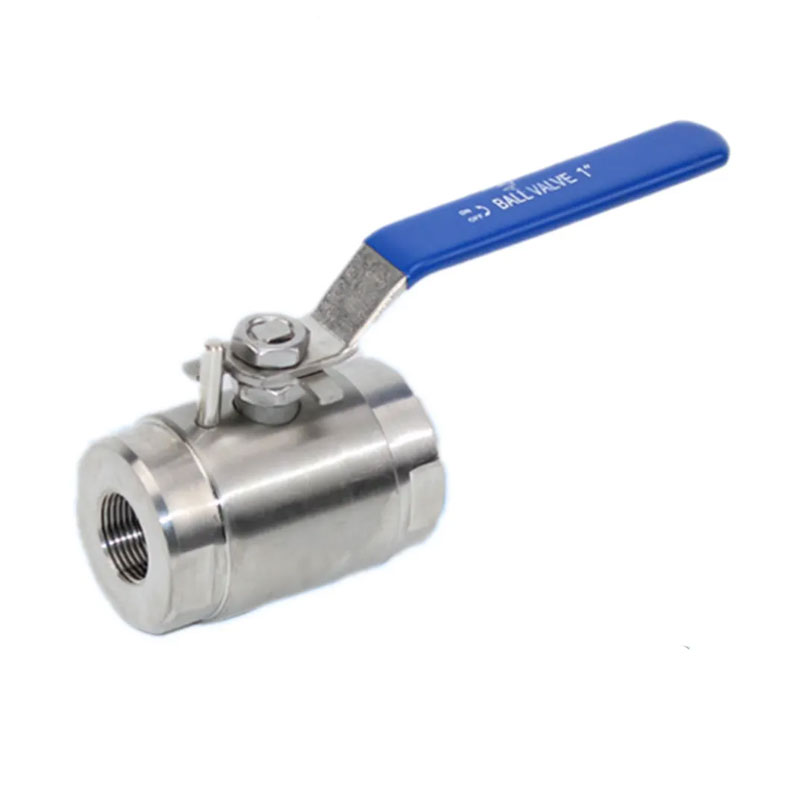

Le caratteristiche principali della valvola a sfera di alta pressione da 2 pc di alta qualità Joepai sono La sua struttura compatta, sigillatura affidabile, struttura semplice, facile manutenzione, La superficie di sigillatura e la superficie sferica sono spesso in uno stato chiuso, non facilmente eroso dal mezzo, facile da gestire e mantenere, adatto per Mezzi di lavoro generale come acqua, solventi, acidi e gas naturale e Adatto anche per i media con condizioni di lavoro difficili come l'ossigeno, perossido di idrogeno, metano ed etilene. È stato ampiamente usato in vari Industrie. Il corpo della valvola di una valvola a sfera può essere integrale o modulare.
Discussione Standard: NPT, BSPT, Din259, Din2999, ISO228 Classe A
Pressione massima: 42MPA
Intervallo di temperatura: -20c ~ 232c
Medium adatto: acqua, olio, aria e alcuni liquidi corrosivi
STEM a prova di esplosione/porta completa
FORGER COMPO
3000psi (PN210) W.O.G
Standard di materiale: S45C/ASTM A216 GR-WCB/Din1.00619
SS316/ASTM A351 GR-CF8M/Din1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | CORPO | F53/F316L/F304/A105 | 9 | Pocamento di localizzazione | SS316/SS304 |
| 2 | PALLA | F53/F316L/F304 | 10 | Noci | A194-8 |
| 3 | POSTO A SEDERE | Rptfe | 11 | Rondella di Belleville | SS316/SS304 |
| 4 | GUARNIZIONE | Rptfe | 12 | Ghiandola di imballaggio | SS316/SS304 |
| 5 | Cappuccio | F53/F316L/F304/WCB | 13 | IMBALLAGGIO | Rptfe |
| 6 | Gambo | F53/F316L | 14 | O-ring | Faston |
| 7 | Rondella spinta | Rptfe | 15 | TAPPO | SS316/SS304 |
| 8 | MANIGLIA | SS+PVC |
| NPS | Dn | G | L | D | H | A |
| 1/2 " | 14 | 1/2 "-14npt | 80 | 49 | 62 | 120 |
| 3/4 " | 19 | 3/4 "-14npt | 90 | 54 | 65 | 120 |
| 1 " | 23 | 1 "-11,5npt | 108 | 59 | 67 | 120 |
| 11/4 " | 31 | 11/4 "-11.5npt | 115 | 64 | 80 | 148 |
| 11/2 " | 38 | 11/2 "-11.5npt | 125 | 78 | 95 | 148 |
| 2 " | 50 | 2 "-11,5npt | 140 | 109 | 115 | 265 |
Quando la valvola a sfera è allo stato chiuso, c'è ancora fluido pressurizzato all'interno del corpo della valvola.
Prima della manutenzione, rilasciare la pressione della tubazione e mantenere la valvola in posizione aperta.
Prima di manutenzione, scollegare la potenza o la fonte di gas.
Prima di manutenzione, staccare l'attuatore dalla staffa.
È necessario confermare che la pressione nelle condutture a monte e a valle della valvola a sfera è stata sollevata prima di procedere con le operazioni di smontaggio e assemblaggio.
