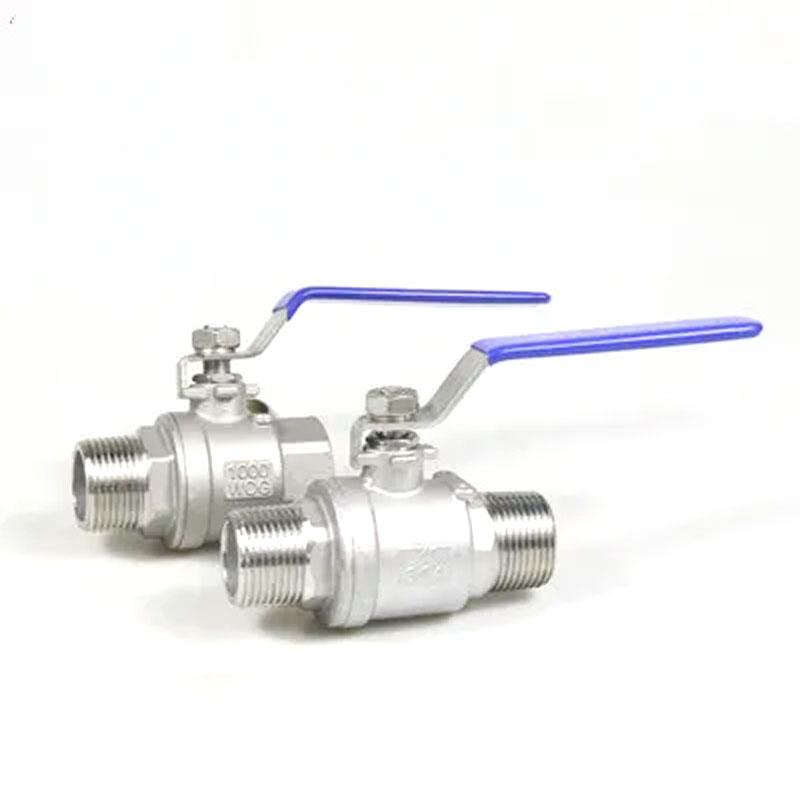

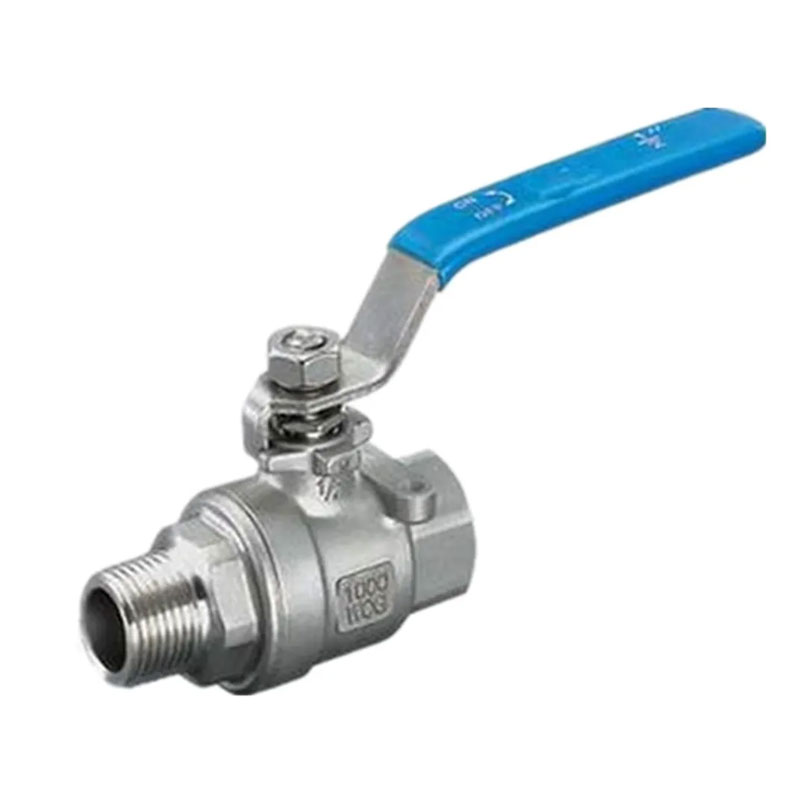

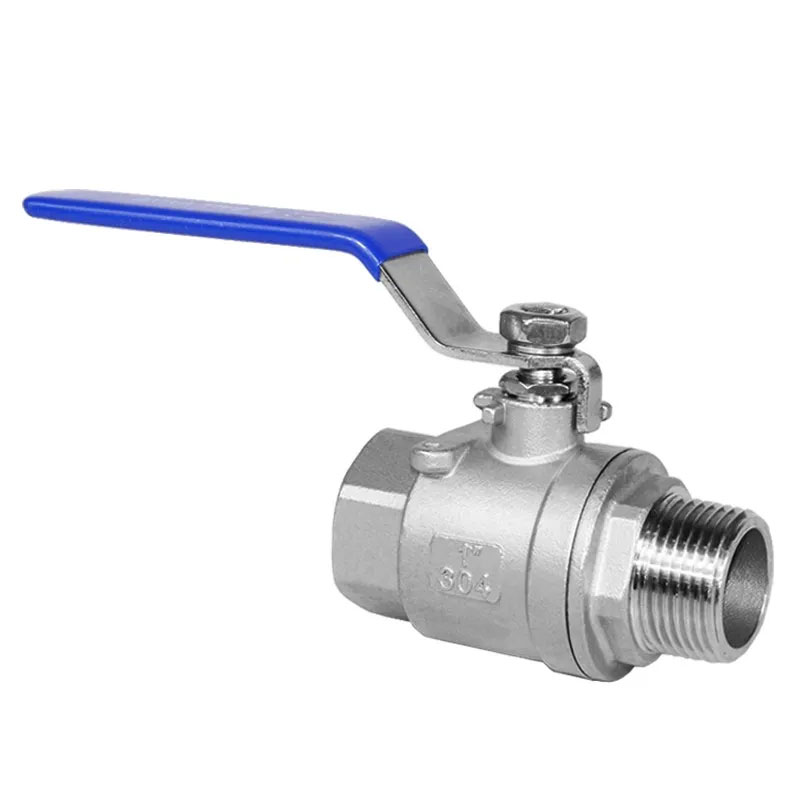

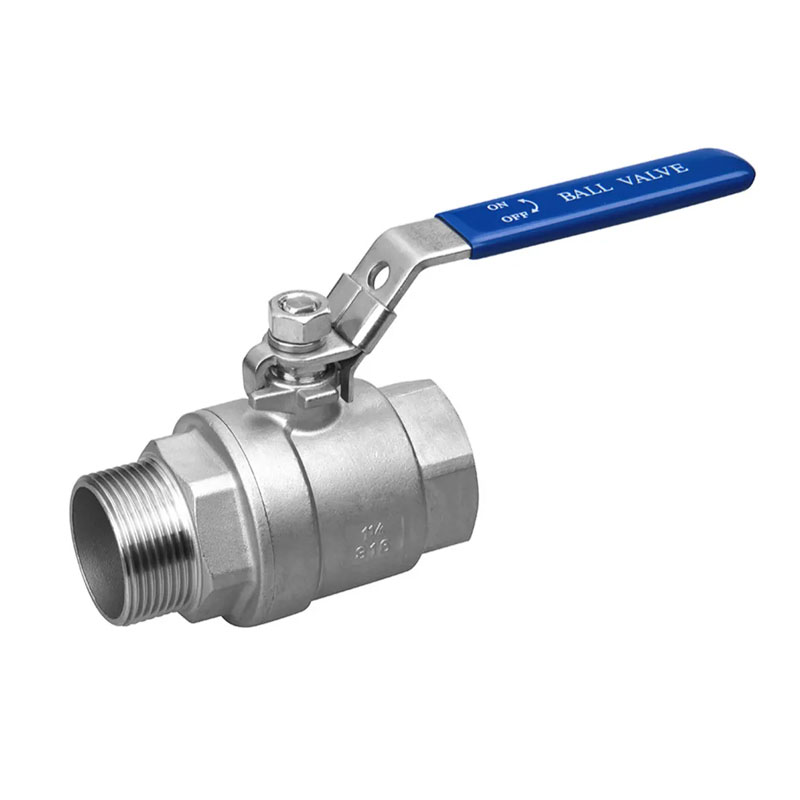

La valvola a sfera filettata da maschio a femmina Joepai è disponibile in 1 pc, 2pc e 3pc configurazioni. Adottando thread interni BSPT o NPT, può essere facilmente integrato nei sistemi di pipeline globali.
Materiale: SUS304/SUS316 Codice valvola in acciaio inossidabile
Tipo di porta: porta completa o porta ridotta (per ciascun modello)
Connessione: thread interno BSPT/NPT
Manico: acciaio inossidabile o acciaio al carbonio zincato, con opzione di blocco
Classificazione della pressione: fino a 1000 WOG (PN64)
Temperatura:- da 20 ° C a 180 ° C (con sedile della valvola PTFE/RPTFE)
Varianti: disponibili nelle strutture da 1 pc, 2pc e 3pc
Standard di perdita: test API 598 per perdite zero
Discussione Standard: NPT, BSPT, Din259, Din2999, ISO228 Classe A
Pressione massima: 6,4 MPA
Intervallo di temperatura: -20c ~ 232c
Medium adatto: acqua, olio, aria e alcuni liquidi corrosivi
STEM a prova di esplosione/porta completa
Orpo di casting di investimento
1000psi (PN64) W.O.G
Standard di materiale: S45C/ASTM A216 GR-WCB/Din1.00619
SS316/ASTM A351 GR-CF8M/Din1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Corpo | WCB/CF8M/CF8 | 8 | Imballaggio | Ptfe |
| 2 | Cappuccio | WCB/CF8M/CF8 | 9 | Ghiandola | SS304/SS |
| 3 | Posto a sedere | Ptfe | 10 | Maniglia | SS304/SS |
| 4 | Palla | SS316/SS304/SS | 11 | Rondella primaverile | SS304/SS |
| 5 | Gambo | SS316/SS304/SS | 12 | Dado dello stelo | SS304/SS |
| 6 | Guarnizione | Ptfe | 13 | Pezzo di bloccaggio | SS304/SS |
| 7 | Rondella spinta | Ptfe | 14 | Coperchio di plastica | Plastica |
| NPS | Dn | D | L | W | H | Ra | Rb |
| 1/2 " | 15 | 15 | 75 | 110 | 71 | 18 | 4 |
| 3/4 " | 20 | 20 | 80 | 122 | 67.5 | 18 | 4 |
| 1 " | 25 | 25 | 90 | 122 | 70 | 18 | 5 |
| 11/4 " | 32 | 32 | 110 | 170 | 80 | 25 | 5 |
| 11/2 " | 40 | 38 | 120 | 170 | 91 | 25 | 5 |
| 2 " | 50 | 50 | 140 | 170 | 98 | 50 | 5 |
| 21/2 " | 65 | 64 | 185 | 210 | 128 | - | - |
| 3 " | 80 | 76 | 205 | 240 | 134 | - | - |
| 4 " | 100 | 100 | 240 | 314 | 160 | - | - |
