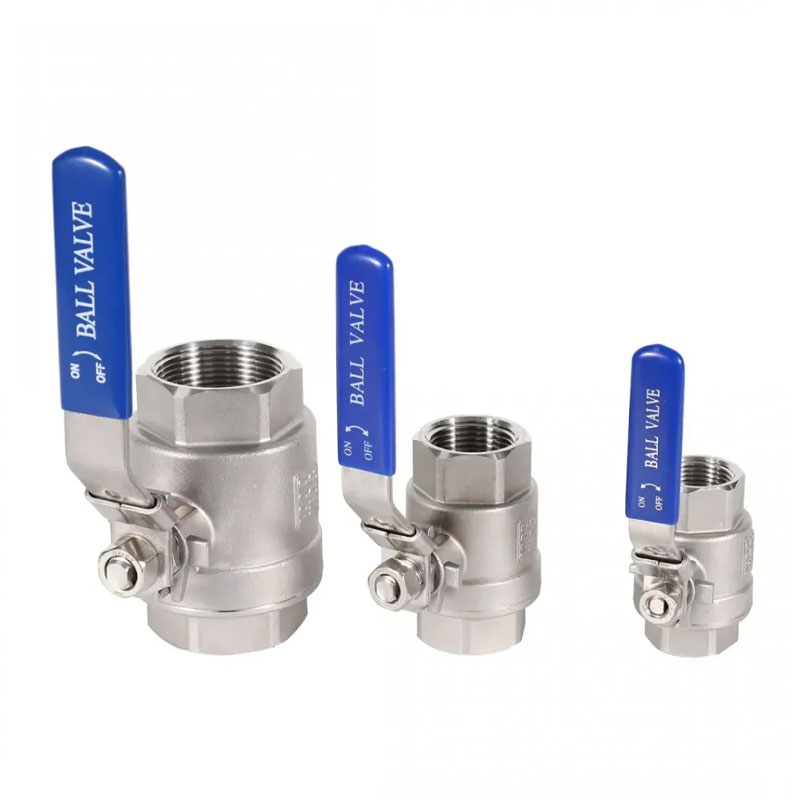

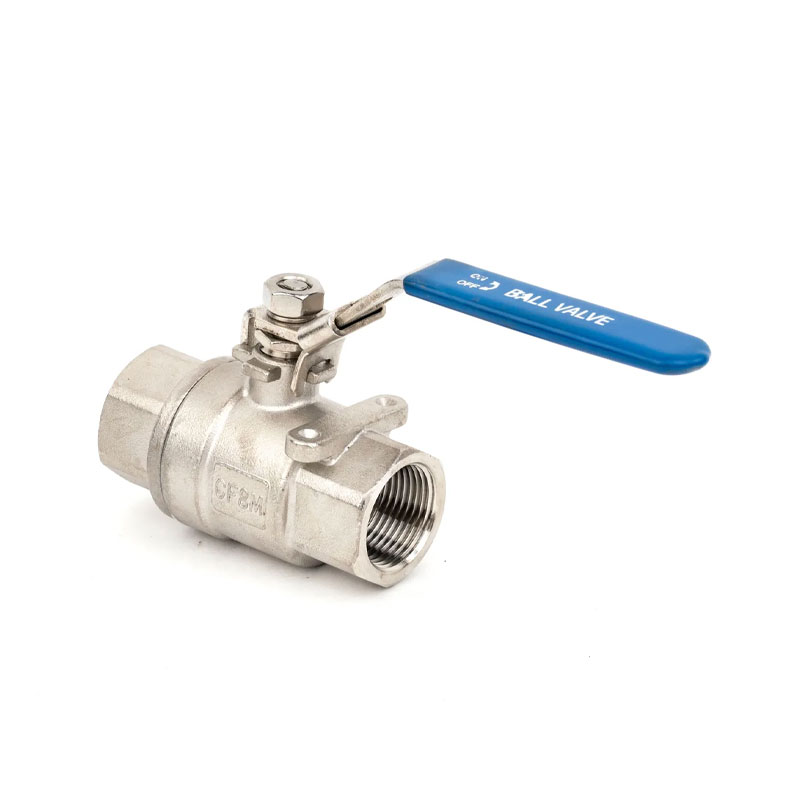

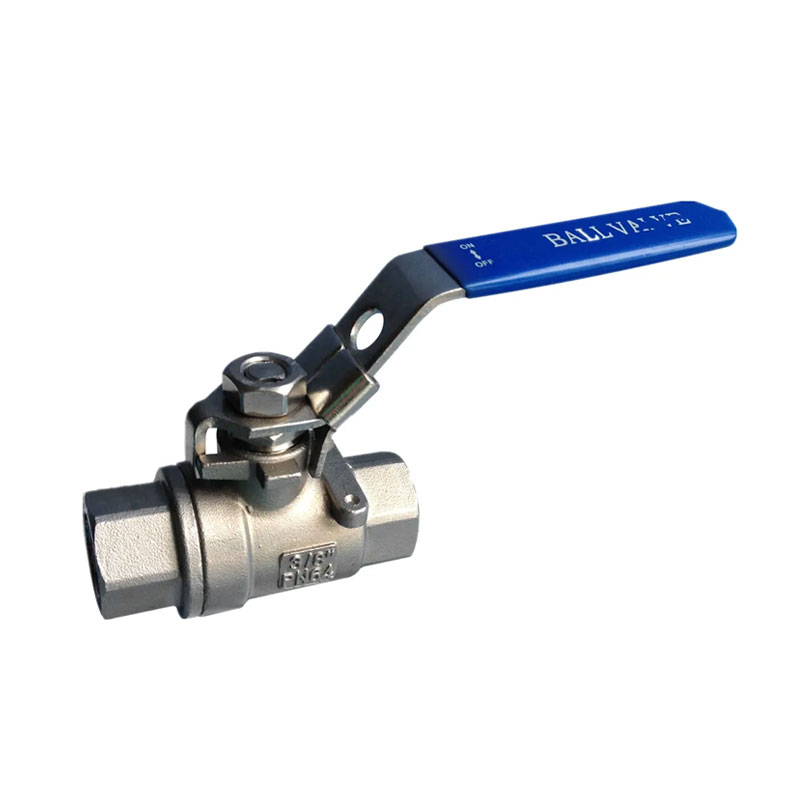

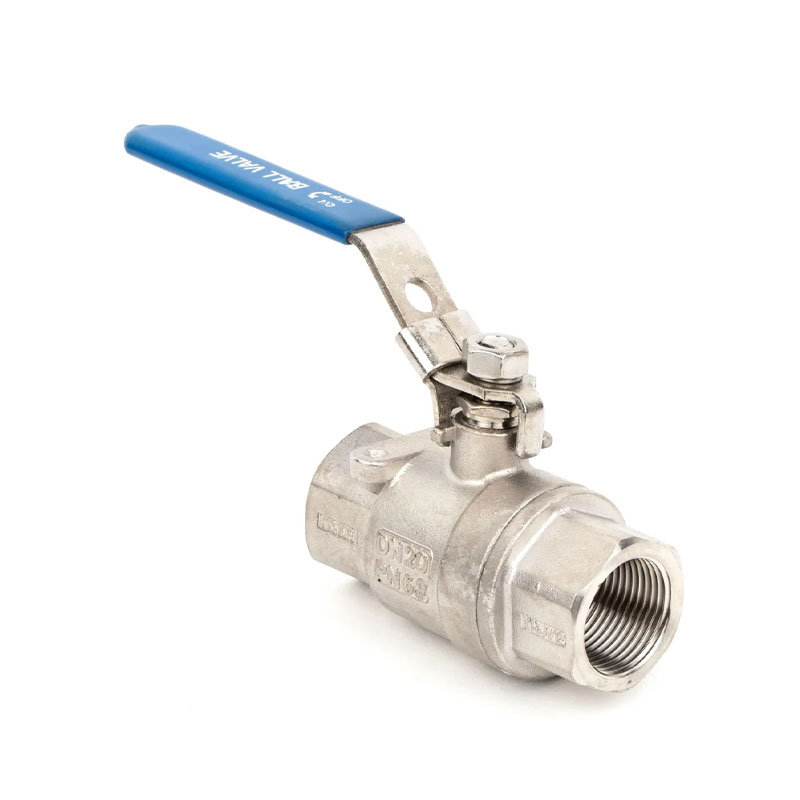

Le specifiche chiave della valvola a sfera filettata in acciaio inossidabile 2PC 1000WOG PSI sono elencate di seguito per una rapida selezione.
| Filettatura standard | NPT, BSPT, DIN259, DIN2999, ISO228 CLASSE A |
|---|---|
| Pressione massima | 6,4 MPa (1.000 PSI/PN64) |
| Intervallo di temperatura | -20°C~232°C |
| Medio adatto | Acqua, olio, aria e alcuni liquidi corrosivi |
| Caratteristiche del progetto | Stelo a prova di esplosione/Porta completa |
| Corpo | Ente per la fusione degli investimenti |
| Classe di pressione | 1000PSI (PN64) W.O.G |
| Norma materiale | S45C / ASTM A216 GR-WCB / DIN1.00619 SS316 / ASTM A351 GR-CF8M / DIN1.4408 SS304 / ASTM A351 GR-CF8 / DIN1.4308 |
La valvola a sfera filettata in acciaio inossidabile JOEPAI 2PC 1000WOG PSI con canale interno a porta completa riduce la resistenza al fluido ed evita il blocco medio durante la circolazione di liquidi e gas. La parte di tenuta utilizza materiale PTFE ad alta resistenza all'usura. Anche dopo decine di migliaia di operazioni di apertura e chiusura frequenti, la valvola a sfera filettata non presenterà perdite dall'asta della valvola e dalla faccia terminale.
Tutte le interfacce filettate della valvola a sfera filettata in acciaio inossidabile JOEPAI sono maschiate con precisione CNC, la filettatura è salda e non si verificano infiltrazioni medie in un ambiente ad alta pressione di 1000 WOG. Per verificare la resistenza alla corrosione, ogni lotto viene sottoposto a un test di invecchiamento in nebbia salina di 240 ore e la superficie della valvola rimane intatta dopo il test, adatta per fabbriche costiere e officine chimiche corrosive.

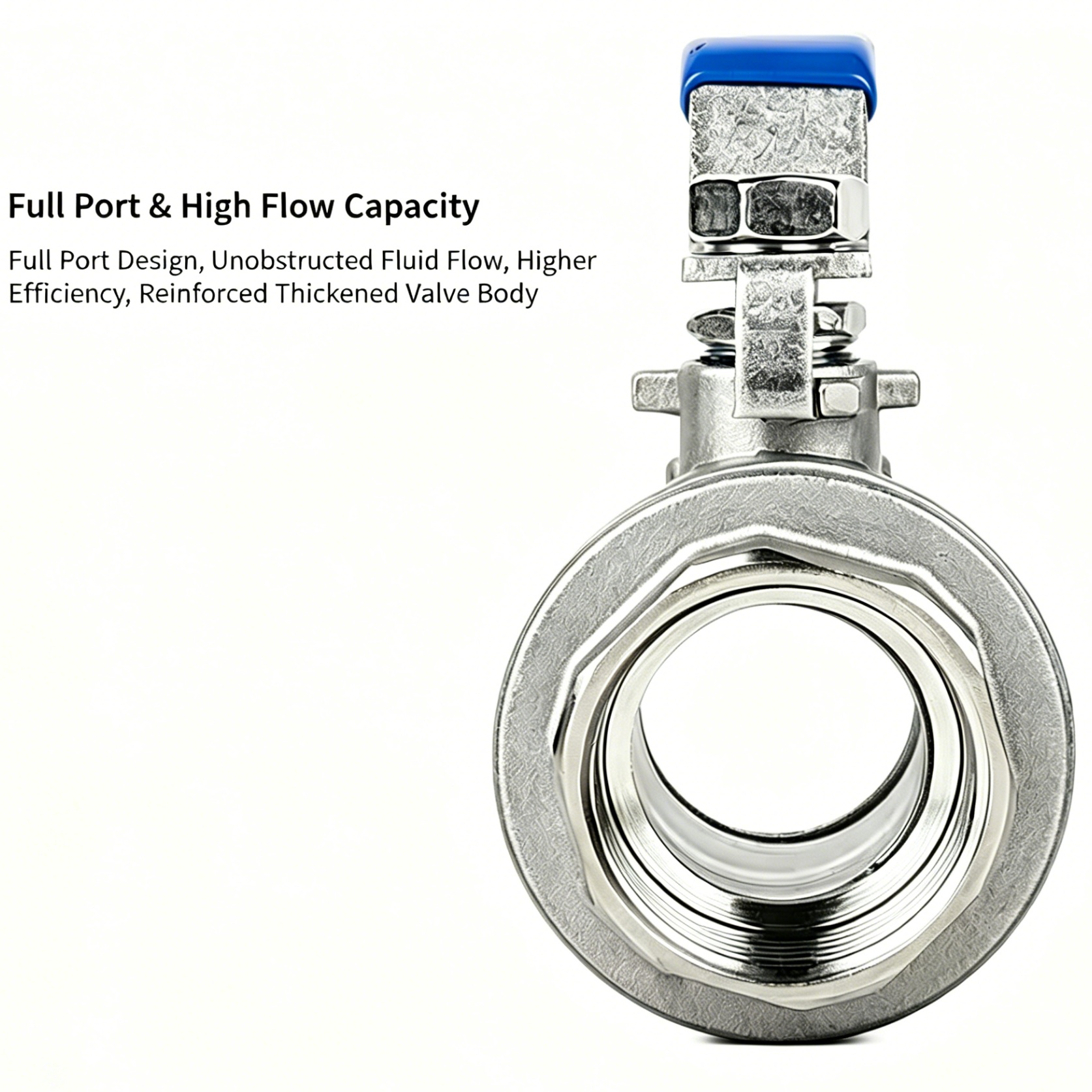

Riduce la resistenza ai fluidi ed evita ostruzioni medie, garantendo un flusso regolare di liquidi e gas.
Mantiene zero perdite dopo decine di migliaia di frequenti cicli di apertura/chiusura.
La perfetta aderenza della filettatura impedisce infiltrazioni medie ad alta pressione di 1000 WOG.
La superficie della valvola rimane intatta, adatta per ambienti costieri e corrosivi.
| NO. | Nome della parte | Materiale |
|---|---|---|
| 1 | Corpo | WCB/CF8M/CF8 |
| 2 | Cap | WCB/CF8M/CF8 |
| 3 | Posto a sedere | PTFE |
| 4 | Palla | SS316/SS304/SS |
| 5 | Gambo | SS316/SS304/SS |
| 6 | Guarnizione | PTFE |
| 7 | Rondella di spinta | PTFE |
| 8 | Imballaggio | PTFE |
| 9 | Ghiandola | SS304/SS |
| 10 | Maniglia | SS304/SS |
| 11 | Rondella elastica | SS304/SS |
| 12 | Dado dello stelo | SS304/SS |
| 13 | Pezzo di bloccaggio | SS304/SS |
| 14 | Copertura in plastica | Plastica |
I materiali possono essere personalizzati in base alle condizioni di lavoro, ai fluidi, ai requisiti di pressione e temperatura.
Forniamo dimensioni standard e possiamo anche accogliere ordini personalizzati realizzati in conformità con i vostri disegni. Il nostro team di ingegneri può fornire progetti su misura per soddisfare requisiti di progetto specifici.
| NPS | DN | D | L | W | H |
|---|---|---|---|---|---|
| 1/4" | 8 | 11 | 54 | 95 | 50 |
| 3/8" | 10 | 11 | 54 | 95 | 50 |
| 1/2" | 15 | 14 | 62 | 95 | 55 |
| 3/4" | 20 | 19 | 71 | 110 | 60 |
| 1" | 25 | 24 | 79 | 125 | 70 |
| 11/4" | 32 | 32 | 97 | 145 | 75 |
| 11/2" | 40 | 38 | 105 | 170 | 86 |
| 2" | 50 | 49 | 123 | 170 | 95 |
| 21/2" | 65 | 65 | 142 | 210 | 128 |
| 3" | 80 | 80 | 168 | 240 | 134 |
| 4" | 100 | 100 | 208 | 314 | 160 |
Le dimensioni sono di riferimento. Si prega di confermare i disegni finali con JOEPAI prima di ordinare.
La valvola a sfera filettata in acciaio inossidabile JOEPAI 2PC 1000WOG PSI è appositamente progettata per mezzi ad alta corrosione e risolve molteplici punti critici comuni delle tubazioni industriali. Nelle officine di lavorazione chimica, le frequenti operazioni di cambio causano rapide perdite delle valvole ordinarie, mentre la valvola a sfera filettata in acciaio inossidabile JOEPAI 1000WOG PSI si affida alla guarnizione in PTFE resistente all'usura per mantenere zero perdite per lungo tempo. Per le condotte industriali generali di trasmissione di gas e liquidi ad alta pressione, molte valvole a pareti sottili non possono sopportare l'alta pressione; La valvola a sfera filettata in acciaio inossidabile JOEPAI 2PC ispessisce la parete del corpo valvola per stabilizzare il cuscinetto di pressione. Nei sistemi di controllo dei fluidi idraulici, l'erosione da impurità medie riduce la durata di servizio della valvola; Materiale SS316 opzionale La valvola a sfera filettata in acciaio inossidabile JOEPAI 2PC estende notevolmente il ciclo di servizio.
Questa serie di valvole a sfera filettate in acciaio inossidabile JOEPAI è stata fornita all'industria dei macchinari, dei prodotti chimici, del trattamento delle acque e dell'energia, con una collaborazione stabile con dozzine di acquirenti industriali esteri.
Wenzhou Joepai Valve Co., Ltd. è stata fondata nel 2020, mentre il suo predecessore Jingyue Valve Factory è stato fondato nel 2003. Abbiamo più di dieci anni di esperienza in valvole a sfera in acciaio inossidabile, idranti antincendio, valvole booster e soluzioni di controllo del flusso industriale.
I nostri prodotti sono realizzati in conformità con gli standard internazionali API, ANSI, JIS, ISO, DIN, GOST, BS e gli standard nazionali JB, GB. Ci concentriamo sulla fornitura di servizi personalizzati per soddisfare le esigenze specifiche dei clienti globali per la fornitura di valvole.
Wenzhou Joepai Valve Co., Ltd. si trova nel distretto di Longwan, Wenzhou, nella provincia di Zhejiang, vicino all'aeroporto, con comodi trasporti. L'azienda integra progettazione, sviluppo, produzione e vendita come impresa di soluzioni professionali per il controllo del flusso industriale.
L'azienda dispone di progettazione CAD di valvole, modellatura tridimensionale UG e un centro test di ispezione qualità. Potenti apparecchiature di produzione e metodi di test perfetti migliorano efficacemente la qualità del prodotto e proteggono gli interessi dei clienti.
Attrezzature di produzione principali: più di 20 torni CNC ad alta precisione, 1 centro di lavoro multifunzionale, 2 apparecchiature speciali per prove di pressione. Laboratorio di prova: analizzatore spettrale quantitativo, rotondimetro ad alta precisione, durometro, chiave dinamometrica, tester di fatica valvole.
JOEPAI ha ottenuto la certificazione ISO 9001, con la certificazione CE UE per i prodotti principali, la certificazione KC coreana per le valvole a sfera e la certificazione australiana AS 2419.2-2009 per i prodotti idranti. Il sistema Dual Booster è progettato per essere conforme alle specifiche tecniche AS 2419.3.
Vi preghiamo di contattarci per il certificato specifico applicabile a questo modello e la quantità dell'ordine.
Offriamo prodotti di valvole standard e personalizzati che coprono valvole a saracinesca, valvole a sfera, valvole a farfalla, idranti e valvole di arresto. La nostra valvola a sfera filettata in acciaio inossidabile 2PC 1000WOG PSI è uno dei nostri prodotti più venduti per applicazioni industriali ad alta pressione.
SÌ. Il nostro team tecnico prevendita fornisce supporto 1 a 1 per la progettazione di soluzioni in base ai parametri di lavoro (pressione/temperatura/mezzo, ecc.), disegni di progetto o campioni, garantendo la conformità agli standard internazionali come DIN e ANSI.
Utilizziamo una linea di produzione digitale con lavorazione di precisione CNC e assemblaggio automatizzato (errore dei componenti chiave ≤0,01 mm), oltre a un sistema di ispezione della qualità a cinque livelli: rilevamento dello spettro delle materie prime → test di tenuta all'aria dell'assemblaggio → test idrostatico ad alta pressione (1,5× pressione nominale) → ispezione finale prima della consegna, con tracciabilità completa.
Normalmente è costruito in SS304 o SS316. Sono disponibili anche materiali speciali SS304L, SS316L, acciaio inossidabile duplex 2205 e 2507.
Offriamo una garanzia di 12 mesi dalla data di consegna. I prodotti verranno riparati o sostituiti gratuitamente per problemi di qualità non causati da fattori umani.
Pressione massima standard: 1000 WOG (PSI) / 6,4 MPA (PN64). Intervallo di temperatura: da -20°C a 232°C. Per esigenze particolari è possibile personalizzare pressioni di 2000 WOG o addirittura fino a 6000 WOG. I mezzi idonei includono acqua, olio, aria e alcuni liquidi corrosivi.
SÌ. Supportiamo ordini di campioni per la valutazione della qualità. Vi preghiamo di contattarci indicando la dimensione, la pressione nominale e il mezzo richiesti e il nostro team organizzerà rapidamente i dettagli del campione e della consegna.
Offriamo MOQ flessibile per ordini di prova e cooperazione a lungo termine. Il tempo di consegna normale è di circa 15-30 giorni dalla conferma dell'ordine, a seconda della quantità e delle esigenze di personalizzazione.
Comunicaci la dimensione della valvola, la pressione nominale, il mezzo e la quantità. Il nostro team risponderà con prezzo, tempi di consegna e conferma tecnica entro 24 ore nei giorni lavorativi.
