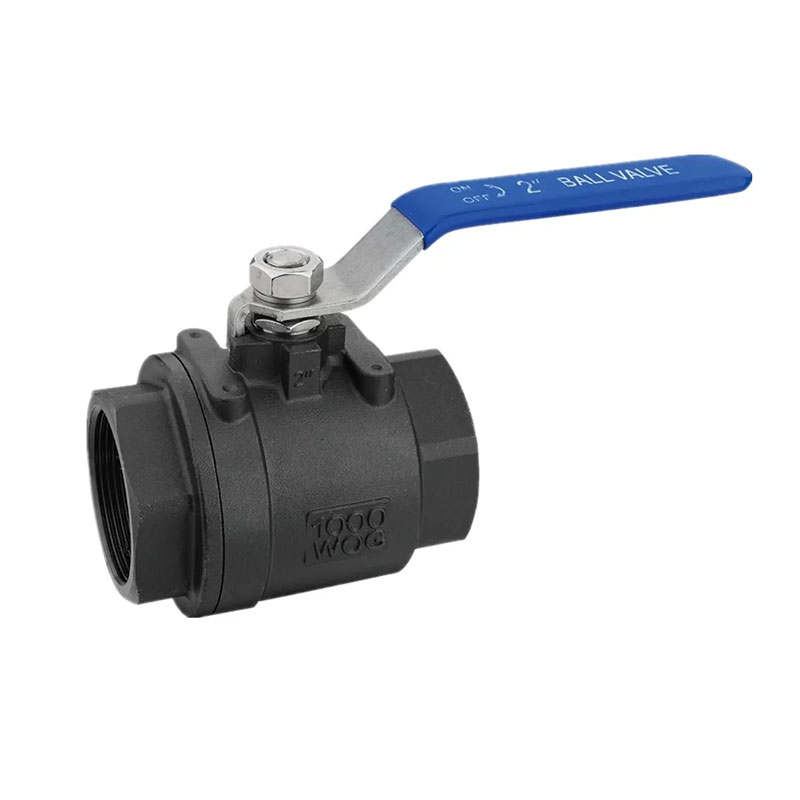

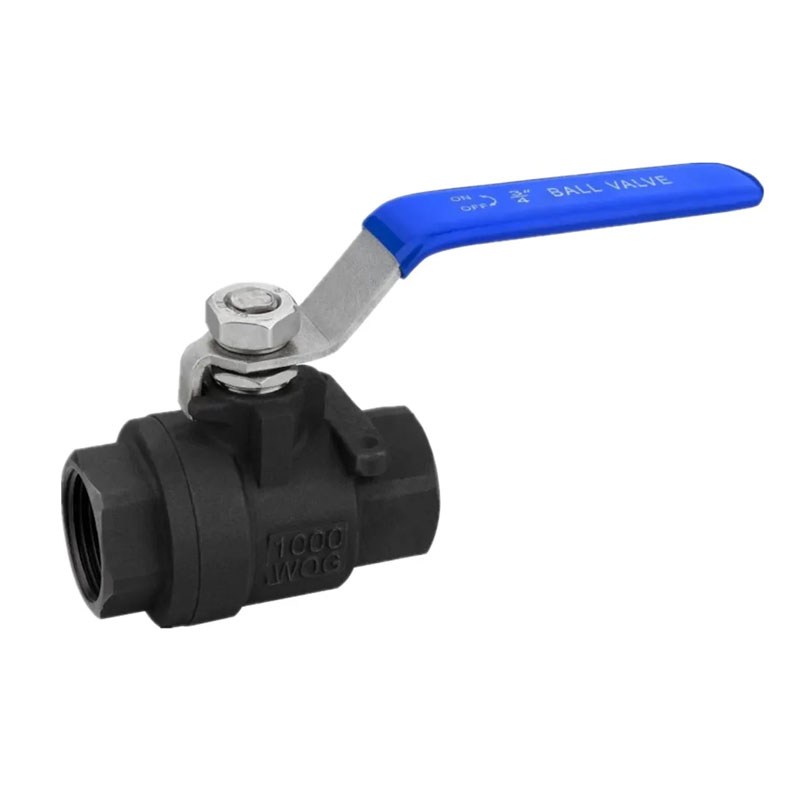

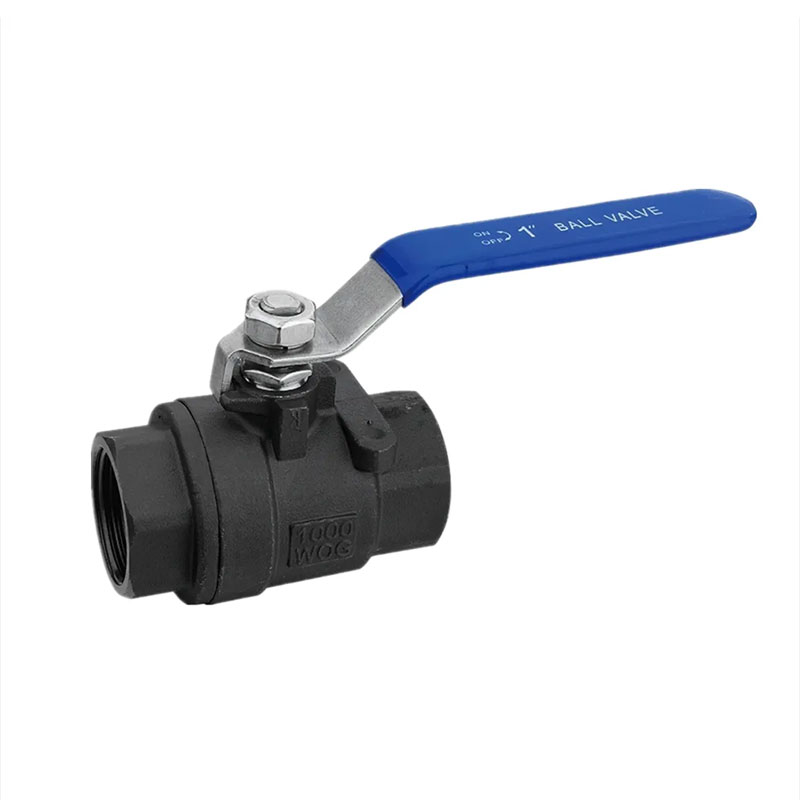

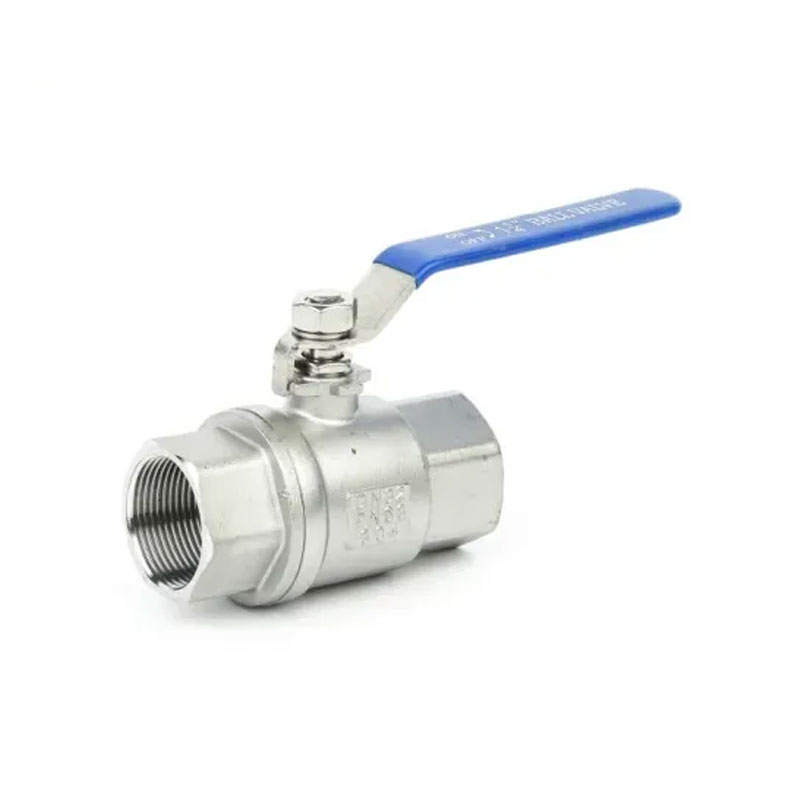

La valvola a sfera 1000PSI PN64 2PC prodotta da JOEPAI presenta un passaggio totale design che garantisce un flusso illimitato con una perdita di pressione minima, combinando flusso a passaggio totale con tolleranza elevata di pressione. È altamente adatto per applicazioni industriali rigorose, soddisfa gli standard di filettatura globali e può resistere alla corrosione e allo stress da alte temperature.
| Parametro | Specifica |
| Gamma di dimensioni | 1/4” – 4” (DN8–DN100) |
| Valutazione della pressione | 1000PSI/PN64 |
| Tipo di connessione | BSP/NPT/BSPT |
| Materiale del corpo | WCB/SS304/SS316 |
| Sfera e stelo | Solido acciaio inossidabile |
| Materiale del sedile | PTFE / RPTFE / PPL |
| Intervallo di temperatura | da -25°C a +180°C da -25°C a +180°C (PTFE); più alto con sedile in RPTFE o PPL |
| Mezzi di lavoro | Acqua, petrolio, gas, vapore, prodotti chimici |
| Operazione | Dispositivo di bloccaggio manuale/opzionale |
Valvola a sfera in due pezzi, nota anche come valvola a sfera ad apertura rapida, interna valvola a sfera filettata o piccola valvola a sfera.
Nella posizione chiusa, la sfera viene premuta saldamente contro la sede della valvola
dalla pressione meccanica esercitata dallo stelo della valvola.
Quando il volantino viene girato in senso antiorario, lo stelo della valvola si sposta verso l'interno
direzione opposta e il suo piano angolare inferiore provoca il distacco della palla
dalla sede della valvola.
Lo stelo della valvola continua a sollevarsi e interagisce con il perno di guida nel
scanalatura a spirale dello stelo della valvola, facendo iniziare la rotazione della sfera
senza attrito.
Fino a raggiungere la posizione completamente aperta, lo stelo della valvola viene sollevato fino a
posizione limite e la sfera ruota nella posizione completamente aperta.
Durante la chiusura, ruotare il volantino in senso orario e lo stelo della valvola inizia a muoversi
scendere, facendo sì che la sfera si allontani dalla sede della valvola e inizi a farlo
ruotare.
Continuando a ruotare il volantino, lo stelo della valvola viene sottoposto all'azione
azione del perno di guida incastonato nella sua scanalatura a spirale, provocando sia il
lo stelo della valvola e la sfera ruotano di 90° contemporaneamente.
Quando stava per chiudersi, la sfera aveva già ruotato di 90 gradi
senza contatto con la sede della valvola.
Durante gli ultimi giri del volantino, il piano angolare in basso
dello stelo della valvola si incunea meccanicamente e preme saldamente la sfera contro
la sede della valvola, ottenendo una tenuta completa.
| 1 | Corpo | WCB/CF8M/CF8 | 8 | Imballaggio | PTFE |
| 2 | Cap | WCB/CF8M/CF8 | 9 | Ghiandola | SS304/SS |
| 3 | Posto a sedere | PTFE | 10 | Maniglia | SS304/SS |
| 4 | Palla | SS316/SS304/SS | 11 | Rondella elastica | SS304/SS |
| 5 | Gambo | SS316/SS304/SS | 12 | Dado dello stelo | SS304/SS |
| 6 | Guarnizione | PTFE | 13 | Pezzo di bloccaggio | SS304/SS |
| 7 | Rondella di spinta | PTFE | 14 | Copertura in plastica | Plastica |
| NPS | DN | D | L | H | W |
| 1/2" | 15 | 15 | 62 | 55 | 95 |
| 3/4" | 20 | 20 | 71 | 60 | 110 |
| 1" | 25 | 25 | 79 | 70 | 125 |
| 11/4" | 32 | 30 | 97 | 75 | 145 |
| 11/2" | 40 | 38 | 105 | 86 | 170 |
| 2" | 50 | 49 | 123 | 95 | 170 |
| 21/2" | 65 | 65 | 142 | 128 | 210 |
| 3" | 80 | 80 | 168 | 134 | 240 |
| 4" | 100 | 100 | 208 | 160 | 314 |
