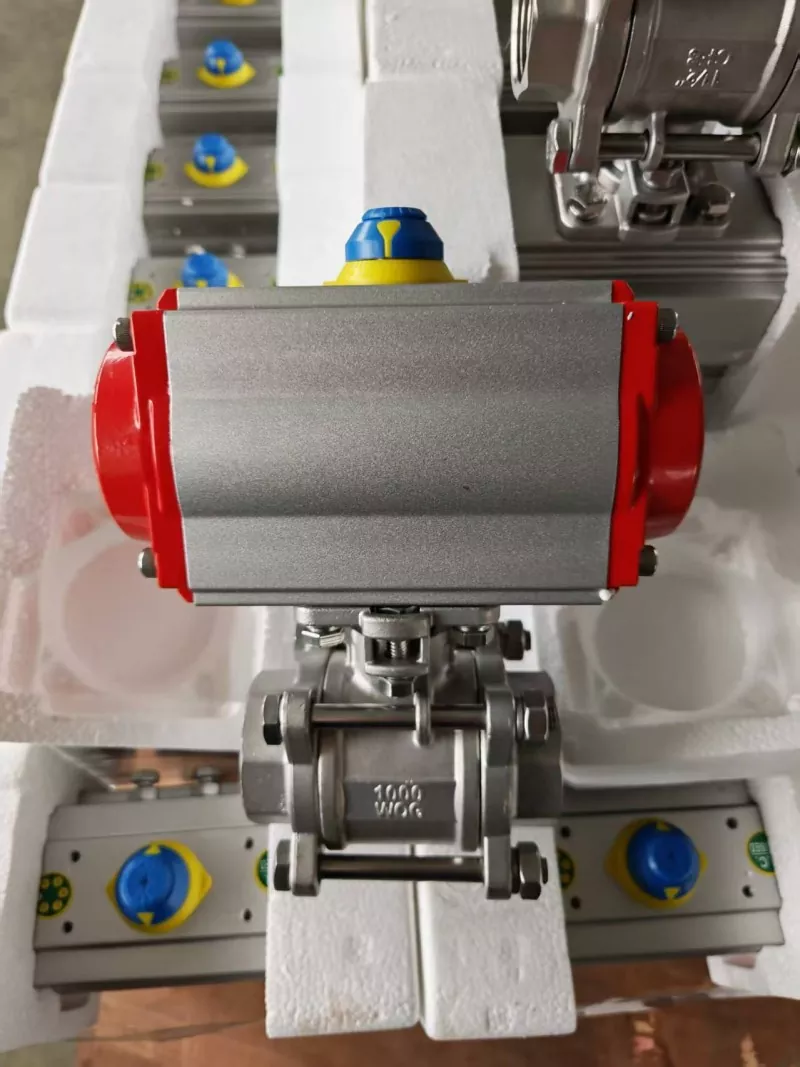

Valvola a sfera pneumatica in 3 pezzi: controllo di precisione, perdite zero, automazione intelligente

ILValvola a sfera pneumatica in 3 pezzicombina una struttura del corpo in tre pezzi per impieghi gravosi con un attuatore pneumatico compatto a ciclo elevato. Progettata sia per applicazioni di controllo on/off che modulanti, questa valvola offre zero perdite, bassa caduta di pressione e lunga durata in ambienti di processo impegnativi.

Disponibile con tenuta morbida in PTFE o tenuta dura in metallo e compatibile con attuatori a singolo effetto (ritorno a molla) o a doppio effetto, la valvola a sfera pneumatica a 3 pezzi Joepai offre un'automazione flessibile per il vostro sistema di tubazioni.

Caratteristiche principali

Come funziona – Funzionamento dell'attuatore pneumatico

L'attuatore pneumatico utilizza aria compressa per ruotare la valvola a sfera di 90° per il controllo di apertura/chiusura. Di seguito è riportato il principio di funzionamento standard per gli attuatori a doppio e semplice effetto.

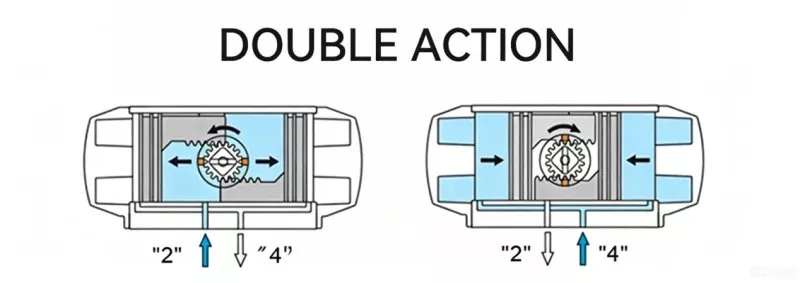

Attuatore a doppio effetto (aria apre/aria chiude)

Nessuna molla: per il funzionamento richiede alimentazione d'aria su entrambi i lati

Descrizione schema (doppio effetto):

Porta 2 = ingresso per aprire la valvola: l'aria compressa allontana due pistoni

Porta 4 = aspirazione per chiudere la valvola: l'aria compressa spinge due pistoni verso il centro

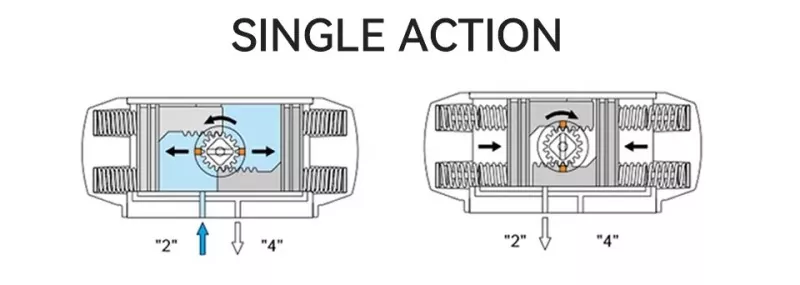

Attuatore a semplice effetto (ritorno a molla – normalmente chiuso)

La molla fornisce una chiusura di sicurezza in caso di perdita dell'alimentazione d'aria

Descrizione schema (semplice effetto):

Porta 2 = ingresso per aprire la valvola: la pressione dell'aria comprime la molla, spostando i pistoni verso l'esterno

Porta 4 (o camera della molla) = quando l'aria viene scaricata dalla porta 2, la forza della molla riporta i pistoni in posizione chiusa

Perché scegliere la valvola a sfera pneumatica a 3 pezzi Joepai?

1. Sigillatura di precisione – Perdite zero

Tasso di perdita statica ≤0,0005 ml/h, conforme allo standard ANSI Classe VI. Guarnizione morbida in PTFE per fluidi generici, guarnizione dura in metallo per fluidi ad alta temperatura o abrasivi.

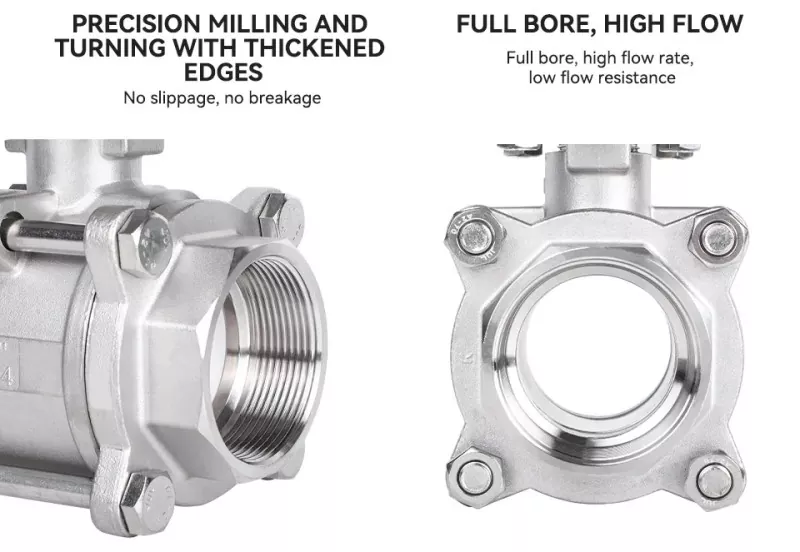

2. Design ottimizzato – Caduta di pressione minima

Il design a passaggio totale fornisce un percorso del flusso quasi rettilineo, riducendo la perdita di pressione del sistema e risparmiando energia di pompaggio.

3. Resistenza alla corrosione superiore

Materiali del corpo: acciaio al carbonio, WCB, SS304, SS316L. Lo speciale trattamento anticorrosione prolunga la durata in acqua, olio, gas e mezzi leggermente corrosivi.

4. Precisione e intelligenza (opzionale)

Posizionatore – Segnale 4-20 mA per controllo modulante, precisione ±0,1%

Interruttori di finecorsa: feedback della posizione di apertura/chiusura

Elettrovalvola – 24 V CC / 220 V CA per controllo on/off remoto

FRL (Filtro, Regolatore, Lubrificatore) – fornitura di aria pulita e regolata

5. Manutenzione predittiva (opzione Smart)

Il monitoraggio intelligente integrato fornisce fino a 180 ore di preavviso di guasto, riducendo i tempi di fermo non pianificati di oltre il 40%.

Specifiche tecniche

Applicazioni

Lavorazioni petrolchimiche e chimiche

Trasporto municipale del gas

Trattamento delle acque e delle acque reflue

Generazione di energia

Alimentare e farmaceutico (disponibile la versione sanitaria)

Metallurgia e controllo dei fluidi industriali

Servizio e supporto

Contattaci

Pronto per automatizzare il tuo processo con affidabilitàValvole a sfera pneumatiche in 3 pezzi?

E-mail:sales@joepaivalve.com

Linea diretta:+86 19957707725

Richiedi un preventivo oggi: comunicaci i fluidi, la pressione, la temperatura e gli accessori richiesti (elettrovalvola, finecorsa, posizionatore, FRL).
