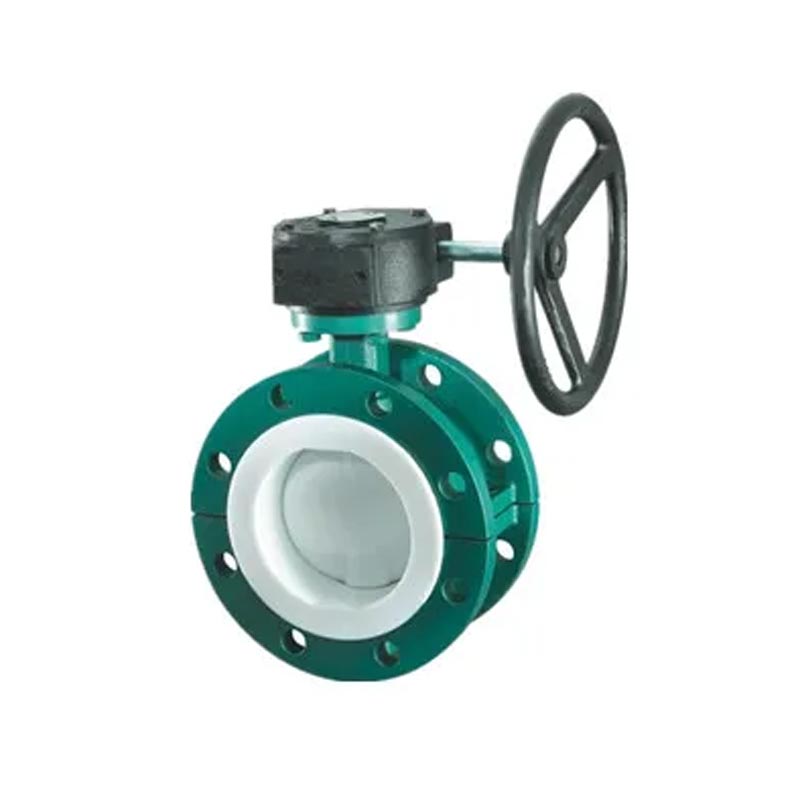

La valvola a farfalla foderata per la flangia a marcia aurinna durevole a joepai presenta una struttura completamente foderata e un design di rinforzo a forma di U, realizzando È particolarmente adatto per il trasporto di media chimici e corrosivi applicazioni. Il suo sistema di trasmissione per ingranaggi worm è ampiamente utilizzato in Global Industrial Sistemi di controllo dei fluidi ed è una valvola sicura, efficiente ed economica.

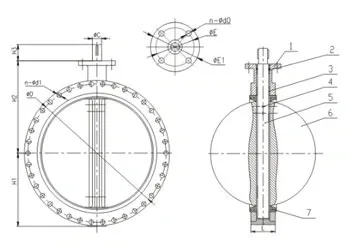

| NO. | Nome della parte | Materiale | Materiale opzionale |
|
|
| 1 | Corpo | DI | CI, WCB, acciaio inossidabile | ||
| 2 | O Ring | Nbr | EPDM, FKM | ||
| 3 | Boccola | Ptfe | |||
| 4 | Spillo | ASTM A276 416 | 316, 17-4PH | ||
| 5 | Lancia | ASTM A276 416 | 316, 17-4PH | ||
| 6 | Disco | Ferro duttile placcato | ASTM A351 CF8/CF8M, B148 C954/C958 | ||
| 7 | Posto a sedere | Nbr | EPDM, FKM | ||
| MISURARE | L | EN 1092-2 PN10 | EN 1092-2 PN16 | H1 | H2 | H3 | Φc | ΦE1 | Φe | n-φd0 | ||
| Φd | n-φd1 | Φd | n-φd1 | |||||||||
| DN100 | 52 | 180 | 8-F19 | 180 | 8-F19 | 110 | 200 | 32 | 16 | 90 | 70 | 4-10 |
| DN125 | 56 | 210 | 8-F19 | 210 | 8-F19 | 125 | 213 | 32 | 19 | 90 | 70 | 4-10 |
| DN150 | 56 | 240 | 8-F23 | 240 | 8-F23 | 143 | 226 | 32 | 19 | 90 | 70 | 4-10 |
| DN200 | 60 | 295 | 8-F23 | 295 | 12-F23 | 170 | 260 | 37 | 22 | 125 | 102 | 4-12 |
| DN250 | 68 | 350 | 12-F23 | 355 | 12-F28 | 203 | 292 | 37 | 28 | 125 | 102 | 4-12 |
| DN300 | 78 | 400 | 12-F23 | 410 | 12-F28 | 242 | 337 | 37 | 32 | 125 | 102 | 4-12 |
| DN350 | 78 | 460 | 16-F23 | 470 | 16-F28 | 267 | 368 | 45 | 32 | 125 | 102 | 4-12 |
| DN400 | 102 | 515 | 16-F28 | 525 | 16-F31 | 297 | 400 | 51 | 33 | 175 | 140 | 4-18 |
| DN450 | 114 | 565 | 20-F28 | 585 | 20-F31 | 318 | 422 | 51 | 38 | 175 | 140 | 4-18 |
| DN500 | 127 | 620 | 20-F28 | 650 | 20-F34 | 348 | 480 | 64 | 41 | 175 | 140 | 4-18 |
| DN600 | 154 | 725 | 20-F31 | 770 | 20-F37 | 444 | 562 | 70 | 51 | 210 | 165 | 4-22 |
| DN700 | 165 | 840 | 24-F31 | 840 | 24-F37 | 505 | 624 | 66 | 63 | 300 | 254 | 8-18 |
| DN800 | 190 | 950 | 24-F34 | 950 | 24-F41 | 565 | 672 | 66 | 63 | 300 | 254 | 8-18 |
| DN900 | 203 | 1050 | 28-F34 | 1050 | 28-F41 | 637 | 720 | 118 | 75 | 300 | 254 | 8-18 |
| DN1000 | 216 | 1160 | 28-F37 | 1170 | 28-F44 | 700 | 800 | 142 | 85 | 300 | 254 | 8-18 |
| DN1200 | 254 | 1380 | 32-F41 | 1390 | 32-F50 | 844 | 940 | 160 | 105 | 350 | 298 | 8-22 |
Le valvole a farfalla hanno una struttura semplice, dimensioni ridotte, peso leggero e relativamente pochi componenti. Solo alcune parti chiave possono formare una valvola a farfalla, che è molto comoda da aprire. Basta selezionare l'interruttore a 90 gradi. Le valvole a farfalla hanno un controllo eccellente sui fluidi e possono aumentare o ridurre il flusso in qualsiasi momento.
Le valvole hanno una certa resistenza durante il trasporto di liquidi e la resistenza delle valvole a farfalla viene principalmente da se stesse, come lo spessore del corpo della valvola a farfalla. Se si desidera ridurre la resistenza ai fluidi, devi solo ridurne lo spessore.
Le guarnizioni elastiche hanno lo svantaggio di essere limitati dalla temperatura.
Anche la gamma di applicazione della valvola a farfalla foderata della flangia a U in ingranaggio a vite senza fine è relativamente ampia. Se viene utilizzato per controllare il flusso, è necessario selezionare diversi tipi e dimensioni del corpo della valvola perché le valvole a farfalla sono progettate per essere adatte per valvole con diametri più grandi. La valvola è ampiamente utilizzata non solo in settori generali come petrolio, gas, chimica e trattamento delle acque, ma anche nei sistemi di acqua di raffreddamento per le centrali termiche.
