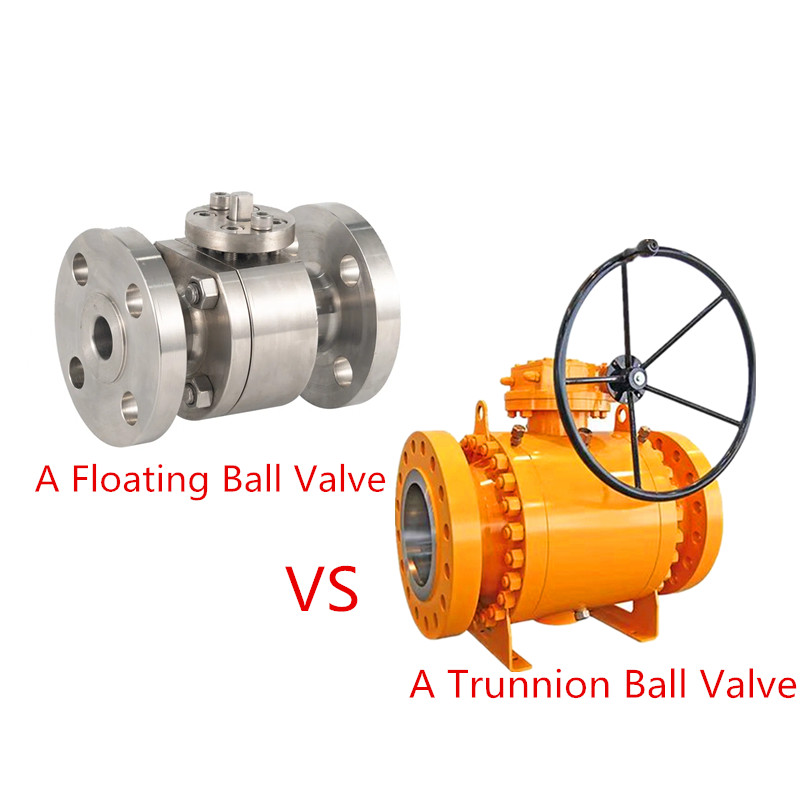

Valvola a sfera galleggiante:La sfera fluttua e può muoversi sotto la pressione del fluido, premendo saldamente contro la superficie di tenuta all'estremità di uscita per garantire una tenuta ermetica.
Valvola a sfera fissa:Le valvole a sfera fisse sono anche chiamate valvole a sfera montate su perno. A differenza delle valvole a sfera flottanti, la sfera è fissa, supportata tramite perni superiori e inferiori, mantenendo la sfera in una posizione stabile anche in condizioni di alta pressione, alta temperatura o temperatura estremamente bassa. Le valvole a sfera fisse hanno tutte sedi flottanti. Sotto la pressione del fluido, la sede della valvola si muove, facendo sì che l'anello di tenuta prema saldamente contro la sfera per garantire la tenuta. I cuscinetti sono solitamente installati sugli alberi superiore e inferiore della sfera, con conseguente bassa coppia operativa, rendendoli adatti per valvole ad alta pressione e di grande diametro.
Le valvole a sfera flottanti sono di piccole dimensioni, leggere e hanno una struttura semplice. La sfera ha una funzione flottante, che garantisce una buona tenuta; la valvola a sfera utilizza come elemento di apertura e chiusura una sfera con foro circolare passante. Guidata dallo stelo della valvola, la sfera ruota di 0-90 gradi attorno al centro dello stelo della valvola per completare la funzione di apertura e chiusura; presenta una struttura compatta e una commutazione rapida, chiudendo la valvola e interrompendo il mezzo della tubazione con una rotazione di 90 gradi; il diametro del canale sferico è uguale al diametro della tubazione, con conseguente bassa resistenza al flusso e elevata capacità di flusso; lo stelo della valvola è montato sul fondo, prevenendo incidenti di scoppio dello stelo della valvola e garantendo un utilizzo sicuro. Le valvole a sfera fisse sono adatte a varie tubazioni a media e alta pressione, utilizzate per interrompere o collegare il mezzo nella tubazione. In condizioni criogeniche (ad esempio, -196℃ per il GNL) o ad alta temperatura (>400℃), i materiali mostrano una significativa espansione e contrazione termica. La stabilità strutturale diventa un fattore decisivo per la durata della valvola, dove la struttura fissa presenta vantaggi intrinseci. Valvole a sfera fisse con materiali diversi, possono essere utilizzate per vari mezzi come acqua, vapore, olio, gas di petrolio liquefatto, gas naturale, gas di carbone, acido nitrico, acido acetico, mezzi ossidanti, urea, ecc. e sono ampiamente utilizzate nelle industrie petrolifere, chimiche, energetiche e di tutela dell'acqua. I metodi di guida comuni per le valvole a sfera fisse includono azionamento a vite senza fine, manuale, elettrico, e pneumatico. La maggior parte delle valvole a sfera fisse sono collegate a flangia, ma esistono anche valvole a sfera fisse saldate. Il costo delle valvole a sfera fisse è generalmente superiore a quello delle valvole a sfera flottanti.
Sia in condizioni criogeniche che ad alta temperatura, le valvole a sfera fisse sono generalmente dotate dei seguenti design di sicurezza e tenuta:
Struttura a doppio sedile (Doppio Effetto Pistone / Effetto Pistone Singolo);
Funzione di scarico automatico della pressione nella cavità;
Progettazione di strutture ignifughe;
Dispositivo antistatico;
ILValvole a sfera Joepaila progettazione e la produzione sono generalmente conformi ai seguenti standard internazionali:
Norma di progettazione: ASME B16.34
Dimensioni faccia a faccia: ASME B16.10/API 6D
Connessione flangiata: ASME B16.5 / ASME B16.47
Test di pressione: API 598 / API 6D
Design ignifugo: API 607 / API 6FA
Test criogenici (se applicabili): BS 6364 / ISO 28921
In sintesi, la scelta tra una valvola a sfera flottante o fissa dovrebbe essere basata sulle condizioni di lavoro effettive, sui requisiti di prestazione di tenuta, sulla frequenza operativa e sul budget.
