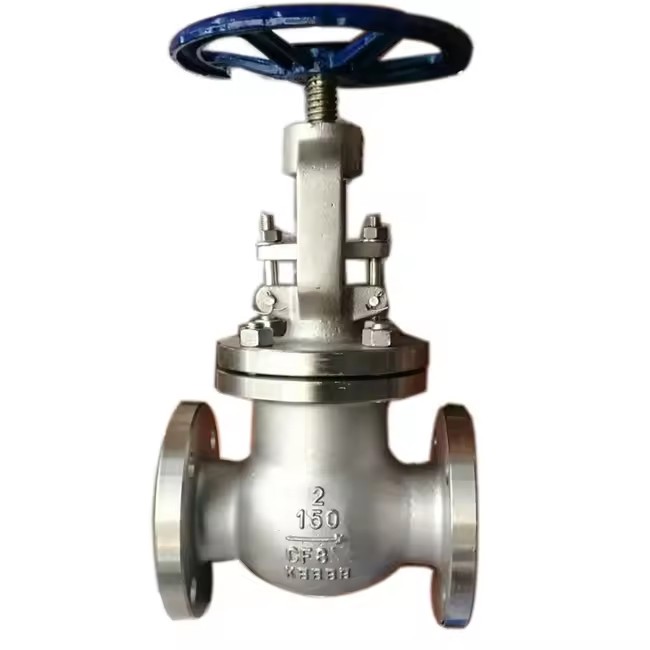

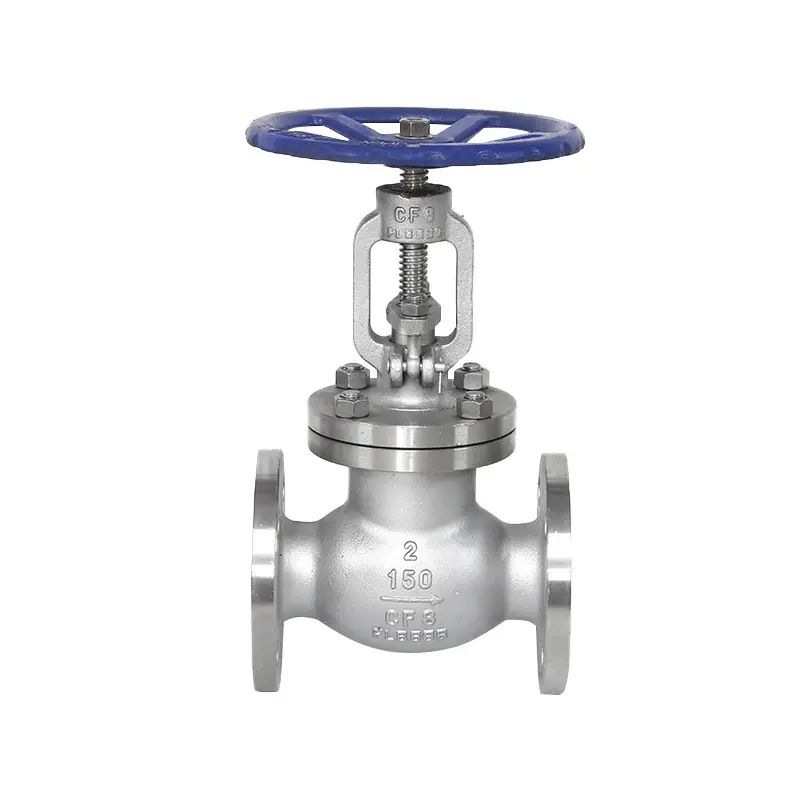

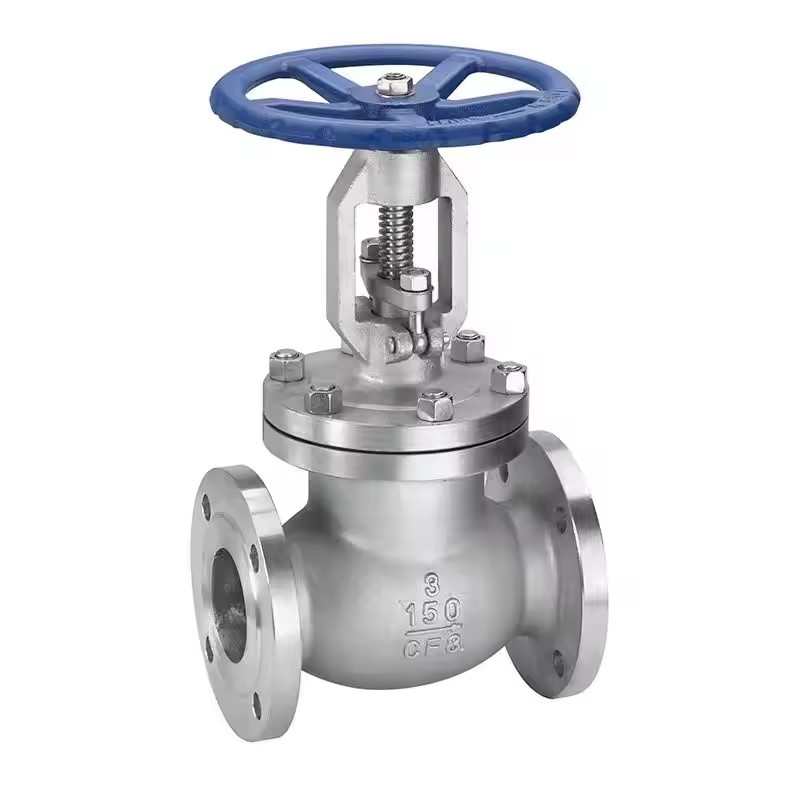

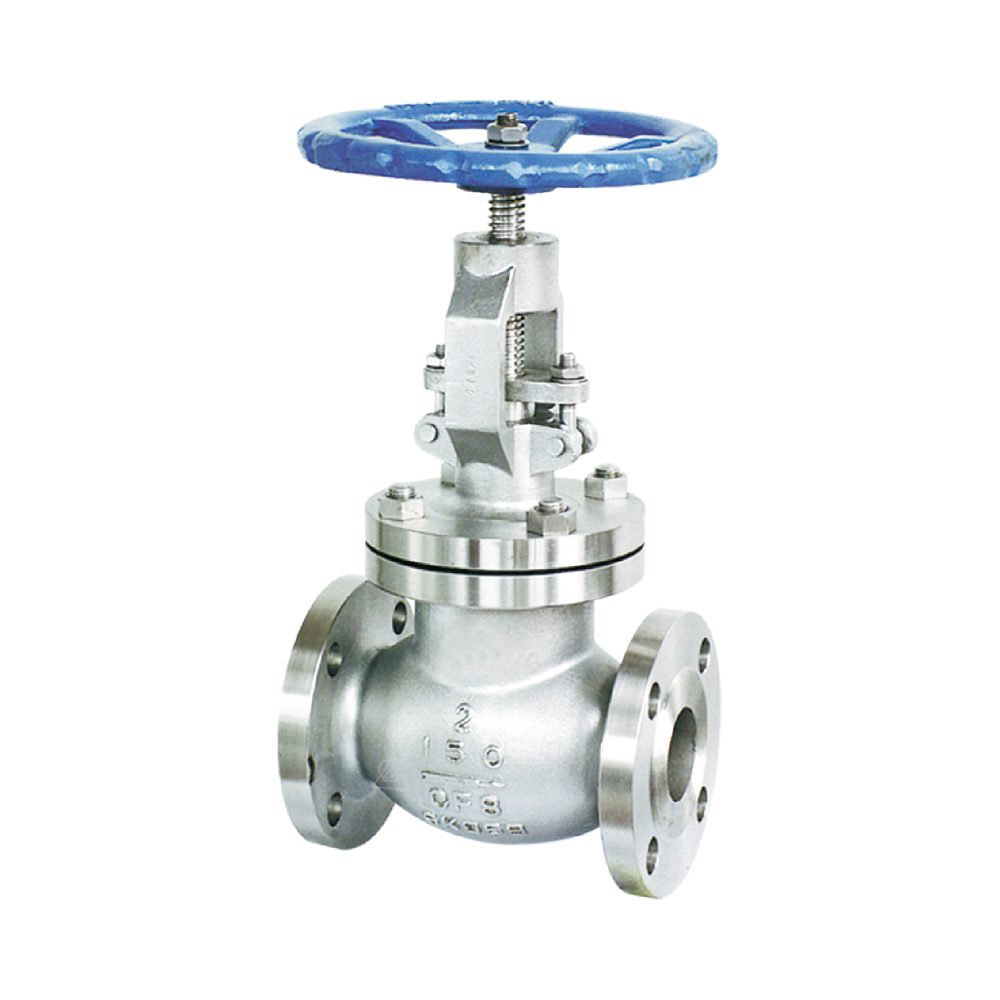

Valvola globo flangiata in acciaio inossidabile con ruota a mano
La valvola a globo flangiata ANSI in acciaio inossidabile di alta qualità JoePai con ruota a mano presenta un design in aumento dello stelo, copertura della valvola bullonata e fine della flangia. È realizzato in acciaio di carbonio ASTM A216 di alta qualità e ha ancora una buona resistenza meccanica, resistenza alla corrosione e durata a lungo termine a condizioni di alta pressione e ad alta temperatura.
Valvola globale flangiata in acciaio inossidabile di alta qualità Joepai con ruota a mano, in quanto una delle valvole di taglio più importanti, svolge un ruolo importante nel settore aerospaziale. Come componente importante delle attrezzature aerospaziali, le valvole globali raggiungono funzioni come trasporto medio, interruzione e regolamentazione. Le loro prestazioni di tenuta influiscono direttamente sul funzionamento sicuro e affidabile delle attrezzature aerospaziali. Studiare i fattori e le leggi che influenzano le caratteristiche di tenuta delle valvole tipiche del globo ha un significato guida per la progettazione strutturale delle coppie di tenute di tenuta delle valvole, migliorando così le prestazioni di tenuta e l'affidabilità delle valvole.
Valvola globale flangiata A351 CF8 con funzionalità della ruota della mano :
(1) Le valvole globali hanno una struttura più semplice delle valvole di gate e sono più facili da produrre e mantenere.
(2) La superficie di tenuta non è facilmente usurata o graffiata, con buone prestazioni di tenuta. Non esiste uno scorrimento relativo tra il disco della valvola e la superficie di tenuta del corpo della valvola durante l'apertura e la chiusura, quindi l'usura e i graffi non sono gravi, le prestazioni di tenuta sono buone e la durata di servizio è lunga.
(3) Al momento dell'apertura e della chiusura, la corsa del disco della valvola è piccola, quindi l'altezza della valvola del globo è inferiore a quella della valvola del gate, ma la lunghezza strutturale è più lunga di quella della valvola del gate.
(4) La coppia di apertura e chiusura è grande, il processo di apertura e chiusura è laborioso e il tempo di apertura e chiusura è relativamente lungo.
(5) La resistenza al fluido è elevata a causa dei canali medi tortuosi all'interno del corpo della valvola, con conseguente elevata resistenza al fluido e elevato consumo di energia.
(6) Quando la pressione nominale PN della direzione del flusso medio è ≤ 16mpa, viene generalmente utilizzata per fluire a valle e il mezzo scorre verso l'alto da sotto il disco della valvola; Quando la pressione nominale PN è ≥ 20 MPa, viene generalmente utilizzato il flusso inverso e il mezzo scorre verso il basso dal disco della valvola per aumentare l'energia di tenuta. Quando è in uso, il mezzo della valvola di spegnimento può fluire solo in una direzione e non può cambiare la direzione del flusso.
(7) Il disco della valvola viene spesso eroso quando è completamente aperto.
L'asse dello stelo della valvola del globo è perpendicolare alla superficie di tenuta della sede della valvola. Lo stelo della valvola ha una corsa di apertura o chiusura relativamente breve e un'azione di taglio molto affidabile, che lo rende adatto per l'uso come mezzo per il taglio, la regolazione e la limitazione.
