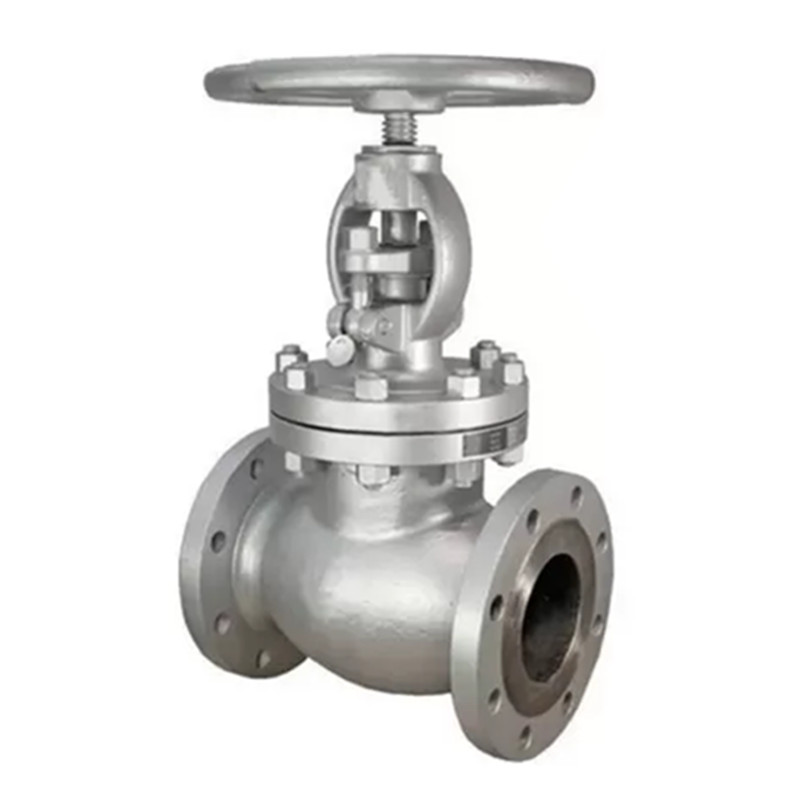

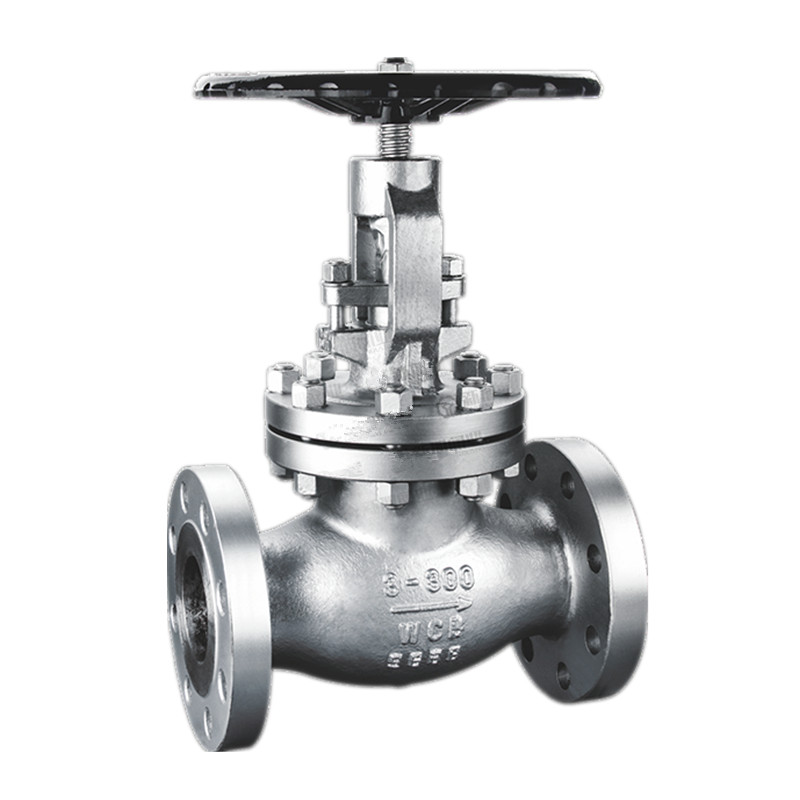

Fine flangiati API SCATTURA SCELLA DRIVE VALVOLA GOBE 300LB

Le estremità della flangia API gettano in acciaio la valvola globale del modello dritto 300 libbre sviluppato e fabbricato da Joepai adotta specifiche di progettazione americana come ASME/API 602, API 623, API 594, ecc. Può funzionare ad alta pressione, ad alta temperatura e condizioni di lavoro dure ed è ampiamente usato nei sistemi di oleolizia industriale come raffinazione, chimica, potenza, gas naturale, metallugia, ecc.

Invia richiesta

Descrizione del prodotto

La flangia API di Joepai termina in acciaio Valvola globale a motivi dritti 300 libbre rispetta lo standard di test di pressione API 598 e supporta la personalizzazione di vari materiali, strutture e forme di azionamento. È un prodotto a sostegno dell'ingegneria per mercati come Europa, America, Medio Oriente e Sud America. Wenzhou Qiaopai Valve Co., Ltd. è stata profondamente impegnata nel campo della produzione di valvole industriali per più di 20 anni. La società ha superato i sistemi di certificazione ISO9001, CE e API e i suoi prodotti vengono esportati in mercati come Europa, America, Medio Oriente e Sud -est asiatico.

Caratteristiche e applicazioni strutturali

Se completamente chiuso, la ruota della mano ruota in senso orario.

2. Può essere installato in qualsiasi posizione nella pipeline, con il mezzo che scorre dal basso all'alto.

3. Le valvole a globo di acciaio inossidabile sono adatte per condutture con vari mezzi corrosivi e hanno buone proprietà anticorrosivi

Sesso e forza sufficiente.

4. Le valvole a globo di acciaio in lega sono adatte per il vapore ad alta temperatura e le oleodotti e hanno una resistenza ad alta temperatura caratteristica.

Dettaglio della valvola globale API ：

Cofano bullonato

Fine saldata in flangia o sedere

Casting in acciaio al carbonio, acciaio inossidabile o acciaio in lega

Fornire tutte le configurazioni di decorazione

Altre dimensioni possono essere fornite su richiesta

Descrizione del prodotto

Materiale principale delle parti
Corpo, cofano	ASTM A216 WCB/ASTM A351 CF8/ASTM A351CF8M
Gambo	ASTM A76 420/ASTM A182 F304/ASTM A182 F316
Dado dello stelo	Ottone
Disco	ASTM A216 WCB
Posto a sedere	13Cr/STM A351 CF8/STM A351 CF8M
Ruota a mano	ASTM A47
Guarnizione	Grafite
Imballaggio	Grafite
Standard della valvola globale
Standard di progettazione	6d Fire/Fire 600/Fire 603
Faccia a faccia	ASME B16.10
Standard di flangia	ASME B16.5
Standard di test	API598

Dimensione da 150 libbre:

Dn		Flangia da 150 libbre (RF) (mm)								peso
mm	In	L	D	D1	D2	b	n-φd	H	D0
15	1/2	108	89	60.5	35	11.2	4-16	241	100	6.9
20	3/4	117	98	69.9	43	12.7	4-16	241	100	9.8
25	1	127	108	79.2	51	14.2	4-16	242	125	13.5
32	11/4	140	117	89	63	16	4-16	280	160	19.5
40	11/2	165	127	98.6	73	17.5	4-16	286	160	28.5
50	2	203	152	120.7	92	19	4-19	368	200	18
65	21/2	216	178	139.7	105	22.4	4-19	387	200	30
80	3	241	190	152.4	127	24	4-19	411	250	41
100	4	292	229	190.5	157	24	4-19	454	250	64
125	5	356	254	216.0	186	24	8-22.5	455	350	86
150	6	406	279	241.3	216	25.4	8-22.5	541	350	113
200	8	495	343	298.5	270	28.4	8-22.5	651	450	178
250	10	622	406	362.0	324	30.2	12-25.4	800	450	270
300	12	698	483	431.8	381	32	12-25.4	1231	600	350
350	14	787	533	476.3	413	35	12-29	1450	600	460
400	16	914	597	539.8	470	36.6	16-29	1645	600	590
450	18	978	635	577.9	533	40.1	16-31.8
500	20	978	700	635.0	584	43.3	20-31.8
600	24	1295	815	749.3	692	48.1	20-34.9

Dimensione da 300 libbre:

Dn		Flangia da 300 libbre (RF) (mm)								peso
15	1/2	152	95	66.5	35	14.2	4-16	241	140	7.7
20	3/4	178	117	82.5	43	16	4-19	241	140	11.3
25	1	203	123	89	51	17.5	4-19	283	160	16.8
32	11/4	216	133	98.5	63	19	4-19	320	200	21.2
40	11/2	229	155	114.3	73	20.6	4-22.5	322	200	32.6
50	2	267	165	127	92	22.4	8-19	399	200	25
65	21/2	292	190	149.4	105	25.4	8-22.5	438	250	30
80	3	318	210	168.1	127	28.4	8-22.5	464	280	35
100	4	356	254	200.2	157	31.8	8-22.5	565	350	56
125	5	400	279	235	186	35	8-22.5	614	350	96
150	6	444	318	269.7	216	36.6	12-25.4	717	400	120
200	8	559	381	330.2	270	41.2	12-25.4	930	500	212
250	10	622	444	387.4	324	47.8	16-28.5	1012	550	330
300	12	711	521	450.8	381	50.8	16-32	1231	600	472
350	14	762	584	514.4	413	54	20-32	1450	600	715
400	16	864	648	571.5	470	57.2	20-35	1645	600	920
