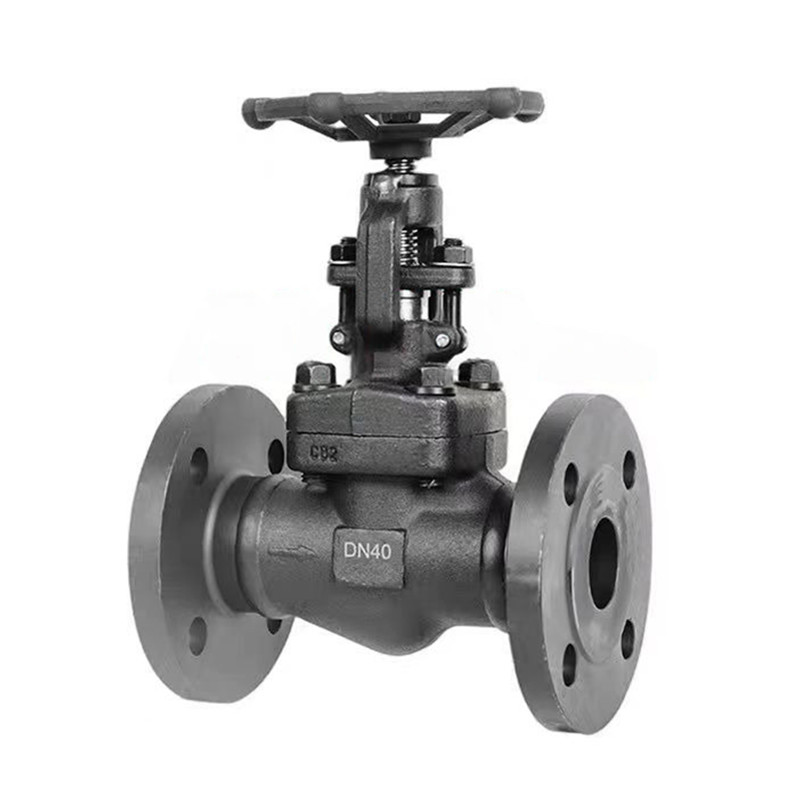

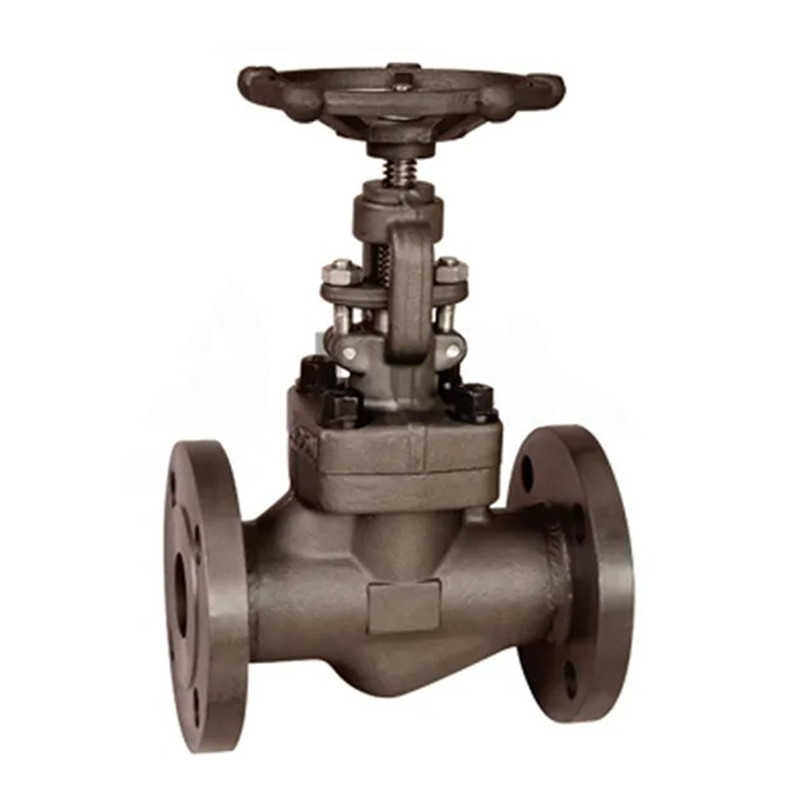

La valvola a globo flangiata in acciaio forgiato A105N di alta qualità fornita da Joepai è adatta a scenari industriali che richiedono il controllo di limitazione e la tenuta in avanti. Adottando una struttura del disco della valvola a forma di conico/spina, è adatta per il controllo del flusso di vapore, olio, fluidi chimici e mezzi corrosivi.
Il corpo della valvola in acciaio al carbonio A105 e il coperchio della valvola sono sottoposti a pressione estrema.
Classificazione della pressione: 600 libbre (altre valutazioni possono raggiungere 2500 libbre).
Collegamento della flangia: senza perdite in modo sicuro e senza perdite integrate nel sistema della pipeline (altre estremità: NPT, SW, BSP può essere fornito su richiesta).
Core di valvola in acciaio inossidabile: i componenti chiave (stelo della valvola, sede della valvola, disco valvola) sono realizzati in acciaio inossidabile 410, che ha resistenza all'usura e resistenza alla corrosione.
Intervallo di temperatura: la temperatura di lavoro varia da -29 ° C a 425 ° C, adatto sia a applicazioni ad alta e bassa temperatura.
Funzionamento manuale della mano: l'interruttore e la regolazione dell'acceleratore sono semplici e facili da usare.
Imballaggio di grafite: sigillatura ad alta temperatura, buone prestazioni a prova di perdite.
Test API598: viene eseguita una stretta garanzia di qualità per l'integrità del sedile della valvola e degli alloggi.
Vite e giogo esterni (OS & Y)
Ghiandola di imballaggio auto -allineamento a due pezzi
Cofano bullonato con guarnizione a spirale o cofano di saldatura
SEATTERGE integrale
Materiali in acciaio a carbonio forgiato, inossidabile o lega
Opzione porta completa disponibile per le classi 150 - 2500
Stelo esteso o sotto il sigillo
Fine di saldatura flangiate, filettate o socket
Disponibile in tutte le configurazioni di rivestimento
Cofano saldato o cofano
Dispositivo di bloccaggio su richiesta
Produzione a nace mR0175 su richiesta
|
Parametro |
Dettagli |
|---|---|
| Gamma di dimensioni | ½ "a 2" |
| Classe di pressione | 600lb (150lb - 2500 libbre disponibile) |
| Tipo di connessione | Flangia (standard); NPT, SW, BSP, BW opzionale |
| Standard di progettazione | API602 |
| Certificazione del thread | ISO9001, CE, TS |
| Temperatura operativa | -29 ° C a 425 ° C (personalizzabile per applicazioni specializzate) |
| Compatibilità media | Acqua, petrolio, gas naturale, vapore, liquidi corrosivi |
| Operazione | Ruota della mano |
| Standard di test | API598 |
| Componente | Materiale |
|---|---|
| Corpo e cofano | A105 Acciaio al carbonio |
| Gambo | 410 acciaio inossidabile |
| Sedile e disco | 410 acciaio inossidabile |
| Ghiandola | 304 acciaio inossidabile |
| Giogo dado | 410 acciaio inossidabile |
| Bulloni | B7 Acciaio in lega |
| Guarnizione | Ferita a spirale (SS + grafite/grafite flessibile) |
| Imballaggio | Grafite |
| Ruota della mano | Acciaio al carbonio |
Corpo/cofano: F304/316/304l/316L (CF8/CF8M/CF3/CF3M), F11, F22, F51, LF2.
TRIM: Aggiornamento ad acciaio inossidabile 304/316, duplex F51 o altre leghe per supporti corrosivi.
