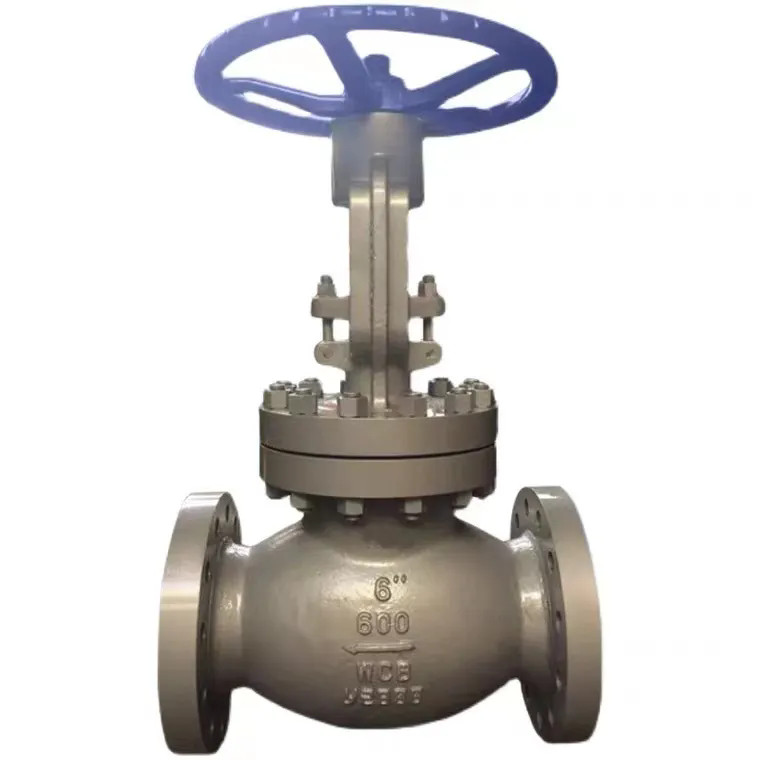

La coppia di tenuta della valvola di globo ad alta pressione ANSI Class Class 600LB realizzata in Cina Joepai è costituita da una superficie di tenuta del disco valvola e una superficie di tenuta della sede della valvola. Lo stelo della valvola guida il disco della valvola per muoversi verticalmente lungo la linea centrale della sede della valvola. L'altezza di apertura della valvola del globo è relativamente piccola durante il processo di apertura e chiusura, rendendo facile regolare la portata e facile da produrre e mantenere, con una vasta gamma di applicazioni di pressione.
Rispetto ad un'altra valvola di interruzione comunemente usata nella produzione industriale, la valvola del globo di acciaio fuso è strutturalmente più semplice e più facile da produrre e mantenere. In termini di durata di servizio, la superficie di tenuta della valvola del globo di acciaio fuso non è facilmente usurata o graffiata. Durante il processo di apertura e chiusura della valvola, non vi è alcuna scorrimento relativo tra il disco della valvola e la superficie di tenuta di base, quindi l'usura e i graffi sulla superficie di tenuta sono relativamente piccoli, il che migliora la durata della coppia di tenuta. La valvola del globo di acciaio fuso ha una piccola corsa del disco della valvola e un'altezza relativamente piccola rispetto alle valvole di gate durante il processo completamente chiuso.
Costruzione: BB-BG-Osandy
Operazione: manuale, pneumatico
Standard di progettazione: API6D API600
Dimensione faccia a faccia: ASME B16.10
FLANGE FINE: ASME B16.5
Test e ispezione: API 598
Speciale-Nace MR-01-75
Classificazione della pressione: Classe: 150LB-900LB
Specifica: 1/2 "-14"
Materiale: WCB, CF8, CF3
Flange standard: ANSI
|
Materiale principale delle parti
|
|
|
Corpo, cofano
|
ASTM A216 WCB/ASTM A351 CF8/ASTM A351CF8M
|
|
Gambo
|
ASTM A76 420/ASTM A182 F304/ASTM A182 F316
|
|
Dado dello stelo
|
Ottone
|
|
Disco
|
ASTM A216 WCB
|
|
Posto a sedere
|
13Cr/STM A351 CF8/STM A351 CF8M
|
|
Ruota a mano
|
ASTM A47
|
|
Guarnizione
|
Grafite
|
|
Imballaggio
|
Grafite
|
|
Standard della valvola globale
|
|
|
Standard di progettazione
|
6d Fire/Fire 600/Fire 603
|
|
Faccia a faccia
|
ASME B16.10
|
|
Standard di flangia
|
ASME B16.5
|
|
Standard di test
|
API598
|

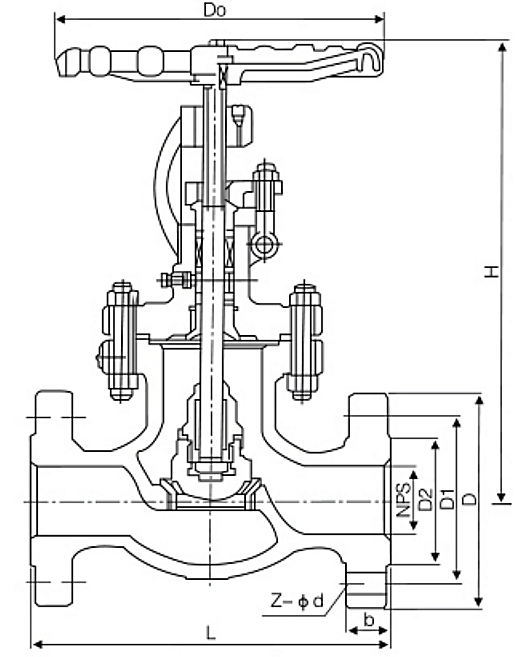

Dn
NPS
L
D
D1
D2
b
Z-φd
15
1/2
165
95
66.7
34.9
21.3
4-16
20
3/4
190
115
82.6
42.9
22.9
4-19
25
1
216
125
88.9
50.8
24.5
4-19
32
11/4
229
135
98.4
63.5
27.7
4-19
40
11/2
241
155
114.3
73
29.3
4-19
50
2
292
165
127
92.1
32.4
8-19
65
21/2
330
190
149.2
104.8
35.6
8-22.2
80
3
356
210
168.3
127
38.8
8-22.2
100
4
432
275
215.9
157.2
45.1
8-25.4
125
5
508
330
266.7
185.7
51.5
8-28.6
150
6
559
355
292.1
215.9
54.7
12-28.6
200
8
660
420
349.2
269.9
62.6
12-31.8
250
10
787
510
431.8
323.8
70.5
16-34.9
300
12
838
560
489
381
76.7
20-34.9
350
14
889
605
527
412.8
76.9
20-38.1
400
16
991
685
603.2
469.9
83.2
20-41.3
450
18
1092
745
654
533.4
89.6
20-44.5
500
20
1194
815
723.9
584.2
95.9
24-44.5
600
24
1397
940
838.2
692.2
108.6
24-50.8
