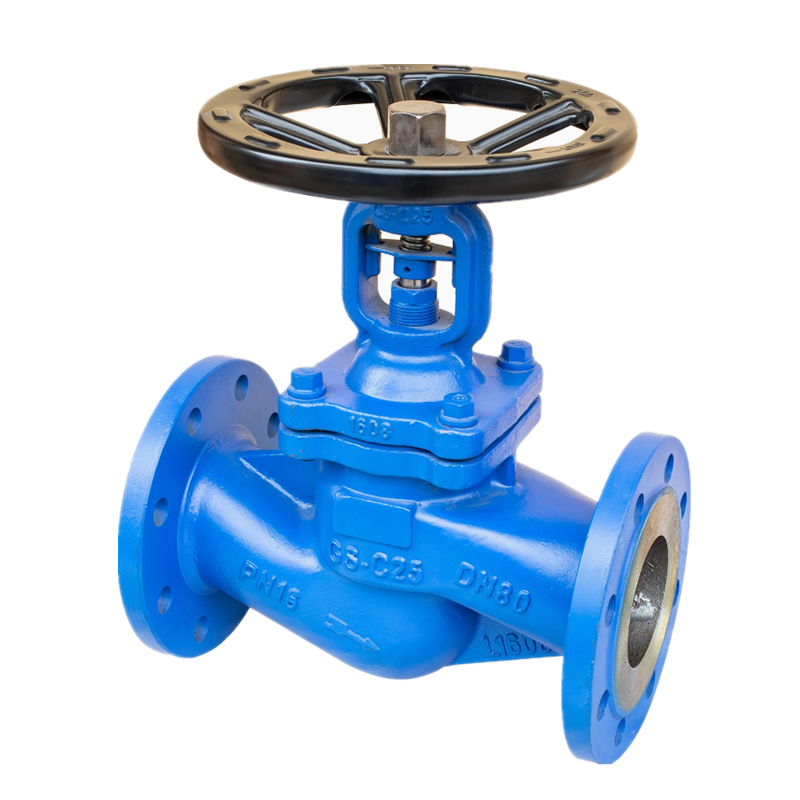

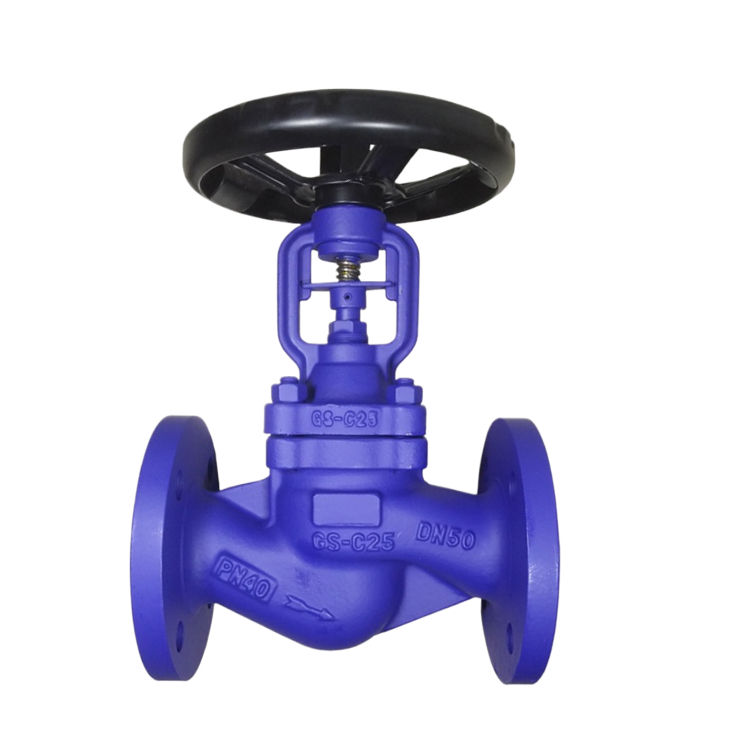

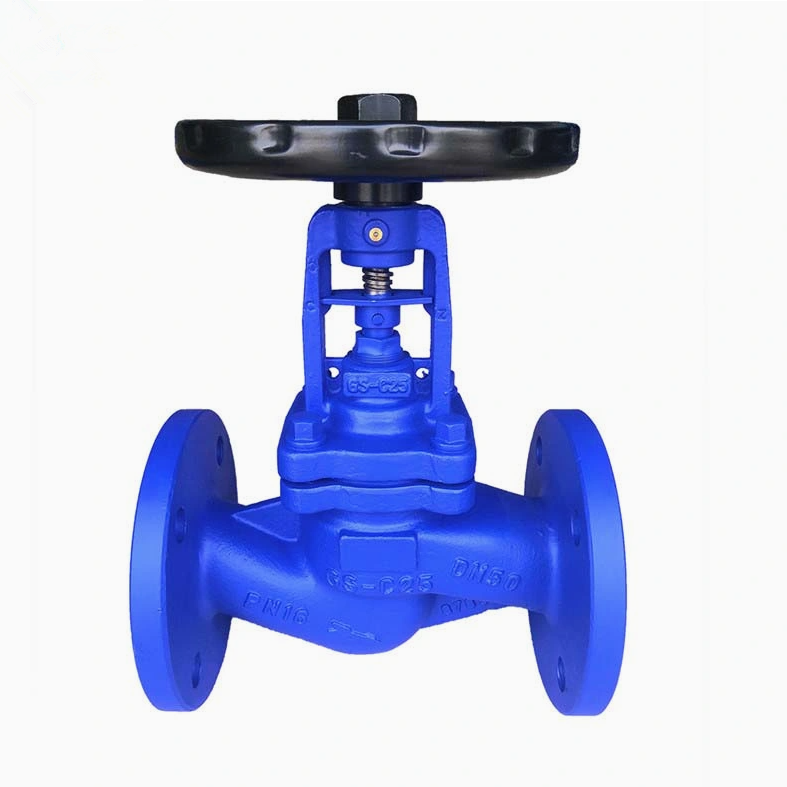

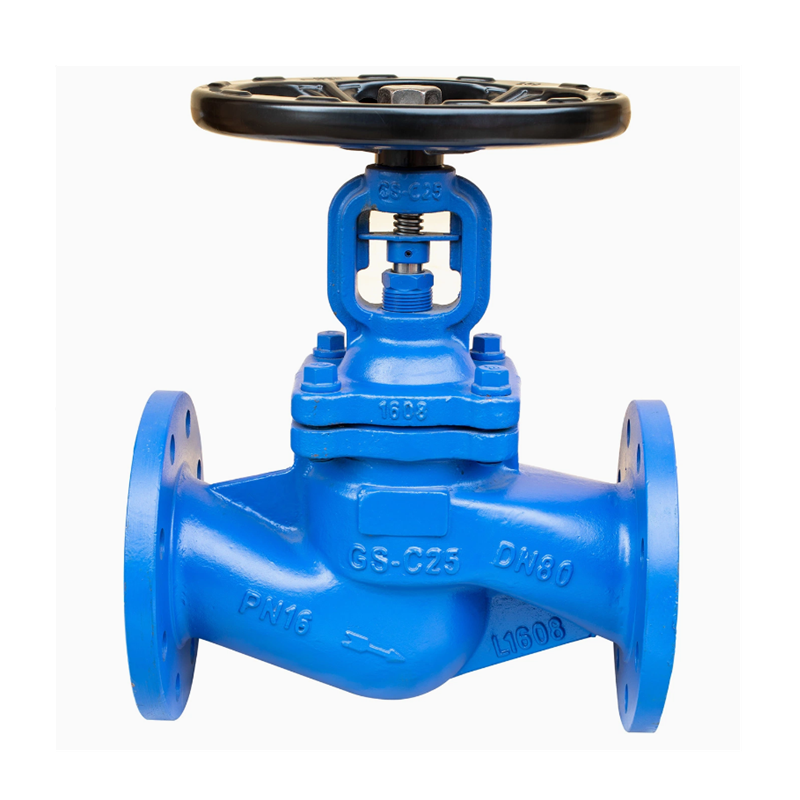

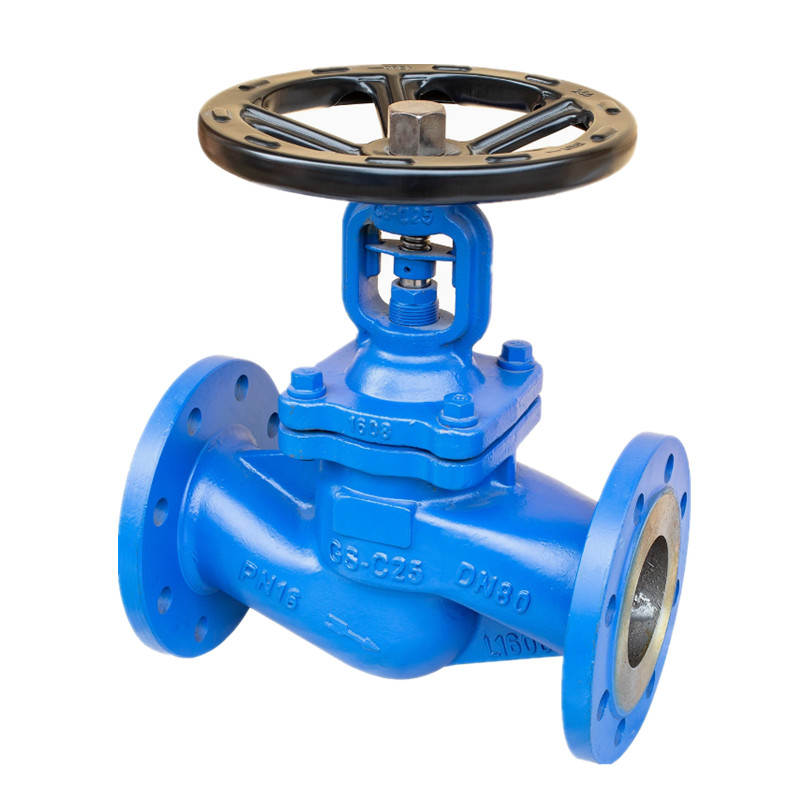

GS-C25 Flanged Standard Bellow Globe Valvola di guarnizione

Joepai Dureble GS-C25 Flanged Standard Bellow Seal Globe Valve ha superato certificazioni internazionali come ISO9001, CE, che coprono mercati in Europa, America, Sud-est asiatico e Medio Oriente. Questa serie adotta una doppia struttura di tenuta, con tubi ondulati in metallo saldati e sigillati all'interno, impedendo efficacemente perdite medi, proteggendo la sicurezza degli operatori e soddisfando gli standard ambientali.

Invia richiesta

Descrizione del prodotto

Joepai GS-C25 Valvola di guarnizione a foglia di sigillo mandato a flangiato fatto in Cina ， adatto a industrie come petrolchimici, sostanze chimiche fine, prodotti farmaceutici, metallurgia e centrali elettriche, in particolare per sistemi di trasporto chiuso per media tossici, dannosi, infiammabili e corrosivi. L'esclusiva struttura a doppia tenuta garantisce un funzionamento stabile a lungo termine ed è la soluzione di valvola preferita per sostanze chimiche fini e condizioni di lavoro difficili.

Specifiche tecniche:

Classificazione della pressione: 1.0-4.0MPA

Specifiche: DN15-DN500

Materiale: GS-C25, CF8, CF3

Flange standard: DIN

Dettaglio della valvola del globo di sigillo mandato:

Costruzione: BB-BG-Osandy

Operazione: manuale, pneumatico

Standard di progettazione: Din3356

Dimensione faccia a faccia: Din3202

Flangia Fine: Din2543-2545

Test e ispezione: Din3230

Bellow SEAL GLOBE VALVE VALVENTAZIONE:

2. Il colpo di lavoro della valvola del globo è piccolo e il tempo di apertura e chiusura è breve.

3. La valvola globale ha buone prestazioni di tenuta, bassa attrito tra superfici di tenuta e una lunga durata.

I tipi di valvole a globo di tenuta sotto la tenuta sono divisi in valvole a globo filettate esterne e valvole a globo della fitta interna in base alla posizione della filettatura dello stelo della valvola. Secondo la direzione del flusso del mezzo, ci sono valvole a globo dritte, valvole a globo CC e valvole a globo angolare. Le valvole del globo sono divise in valvole a globo sigillate e soffiette valvole a globo sigillate in base alle loro forme di tenuta.

Materiali principali:

NO.	Nome della parte	MATERIALE
1	Corpo	GS-C25, CF8, CF3
2	Disco	2Cr13, F304, F316
3	Pin di cerniera	F304, F316
4	Combinazione soffietto	F304, F316
5	Cofano	GS-C25, CF8, CF3
6	Imballaggio	Grafite flessibile, PTFE
7	Ghiandola	25#, F304, F316
8	Localizzatore	25#, F304, F316
9	Dado dello stelo	ZQI19-4
10	Ruota a mano	Acciaio al carbonio
11	Cappuccio	25#
12	Ugello di olio	Ottone
13	Noce esagonale	ASTM A193 2H, A193-8, A193-8M
14	Bullone	ASTM A193 B7, A193-B8, A193-B8M
15	Guarnizione	Grafite flessibile+S.S. Ptfe
16	Gambo	2Cr13, F304, F316

Dimensioni principali:

Pn	Pn16
Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Pn	Pn25
Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Pn	Pn40
Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Parametri del prodotto

Pn (MP)	Shell Test (MPA)	Test di tenuta (MPA)	Temp adatta (ºC)	Mezzo adatto
150	3.0	2.2	-20ºC-350ºC	Acqua, vapore, olio, ecc.
300	7.5	5.5
600	15	11

Bellow Seal Globe Valve
