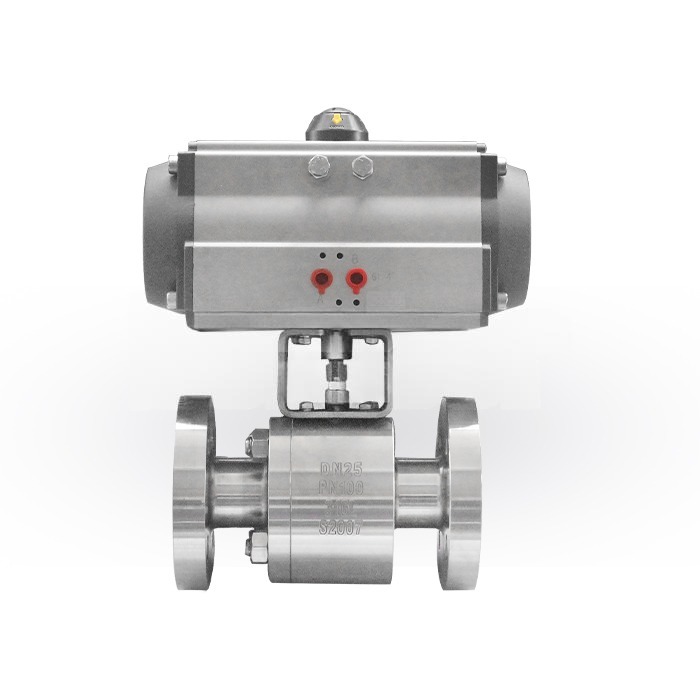

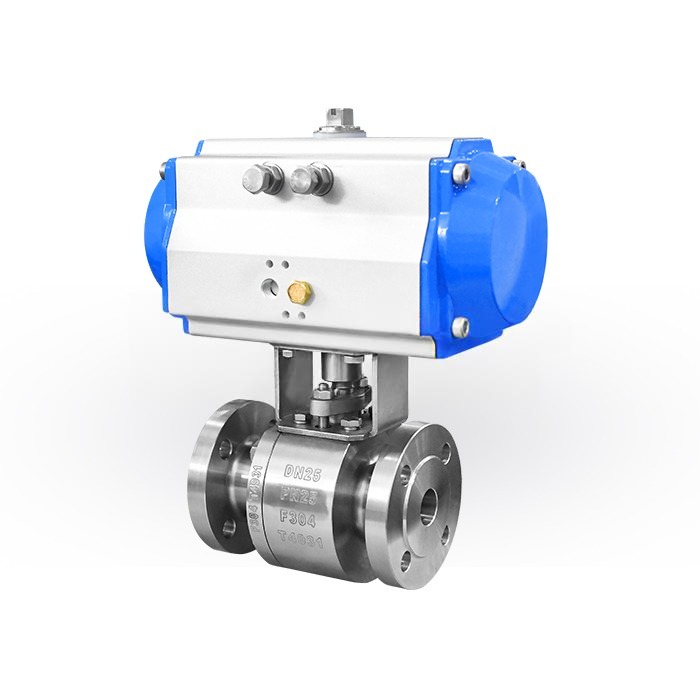

Valvole a sfera flottanti flangiate in acciaio forgiato ad azionamento pneumatico

JOEPAI Valve è da molti anni un produttore di valvole a sfera flottanti flangiate in acciaio forgiato ad azionamento pneumatico. La valvola a sfera è realizzata in acciaio forgiato che, rispetto all'acciaio fuso, ha una grana più fine, una maggiore resistenza meccanica e una resistenza superiore all'alta pressione e agli urti, rendendola adatta a condizioni di alta temperatura e alta pressione. La sfera flottante si muove verso la sede della valvola a media pressione, formando una tenuta autoserrante; maggiore è la pressione, più stretta è la tenuta, rendendolo particolarmente adatto per tubazioni ad alta pressione. L'attuatore pneumatico è azionato da aria compressa, offre velocità di apertura e chiusura elevate e consente il controllo remoto e il funzionamento automatizzato, adatto per commutazioni frequenti o spegnimenti di emergenza. Può essere dotato di accessori quali elettrovalvole, finecorsa e posizionatori per ottenere un controllo preciso e un feedback del segnale ed è facilmente integrabile nei sistemi DCS/PLC.

Vantaggi del design

Gli attuatori pneumatici offrono apertura e chiusura rapide, facilitando il controllo remoto e l'integrazione automatizzata, migliorando così l'efficienza del sistema. Gli azionamenti pneumatici eliminano il rischio di scintille elettriche, rendendoli adatti ad ambienti pericolosi come materiali infiammabili ed esplosivi. In caso di sovraccarico, l'attuatore in genere si limita a arrestarsi o scaricarsi, senza rischio di danni e garantendo la sicurezza del sistema. Possono essere ampiamente utilizzati per controllare aria, acqua, vapore, olio, mezzi corrosivi, liquami e persino mezzi radioattivi, soddisfacendo le esigenze di condizioni operative complesse. La valvola a sfera in due pezzi, con il corpo valvola imbullonato insieme in due parti, è facile da smontare, facilitando la pulizia e la manutenzione approfondite della camera della valvola. È particolarmente adatto per processi che richiedono una pulizia costante delle tubazioni o un frequente cambio dei fluidi.

Standard di progettazione

Specifiche tecniche:GB AS DIN JS
Standard di progettazione: API 6D, API 608, BS 5351, GB/T 12237, GB/T 21385-2008
Faccia a faccia: GB/T 12221 ASME B16.10
Estremità flangiate: GB/T 9113 JB 79 HG 20592 ASME B16.5 DIN2542-2546 JIS B2212 JIS B2214
Test e ispezione: GB/T 13927 B/T 26480 API6D API598 DIN3230 JIS B2003

Specifica delle prestazioni

Dimensioni valvola: 1/2"–8"

Alesaggio: alesaggio completo

Connessione finale: flangia RF

Pressione nominale: PN1.6-6.4, Classe 150~600LB
Prova di resistenza: 1,5PN
Test di tenuta: 1.1PN
Prova di tenuta al gas: 0,6 MPa
Materiale principale del corpo valvola: A105, F304, F316, acciaio inossidabile duplex
Mezzo adatto: acqua, vapore, olio, contenente fibre, piccolo solido particelle, liquami, ecc
Temperatura adatta:-29℃~180℃；-29℃~425℃；-40~540℃

Materiali per parti di valvole a sfera per forgiatura

Dimensioni principali
