Nei sistemi di tubazioni industriali,Valvole a sfera flangiatee le valvole a saracinesca flangiate sono entrambe valvole comunemente usate, ma la loro differenza principale risiede nell'elemento di chiusura: la valvola a sfera utilizza una sfera come parte di chiusura, che ruota di 90 gradi attorno alla linea centrale della valvola per aprire o chiudere la tubazione. Tra questi, la valvola a sfera flangiata JIS, progettata e prodotta in conformità con gli standard industriali giapponesi (JIS), è ampiamente utilizzata per vari fluidi come acqua, olio, vapore, prodotti chimici e gas naturale grazie alla sua struttura compatta, tenuta affidabile e facilità d'uso, soddisfacendo diversi requisiti di condizioni di lavoro.

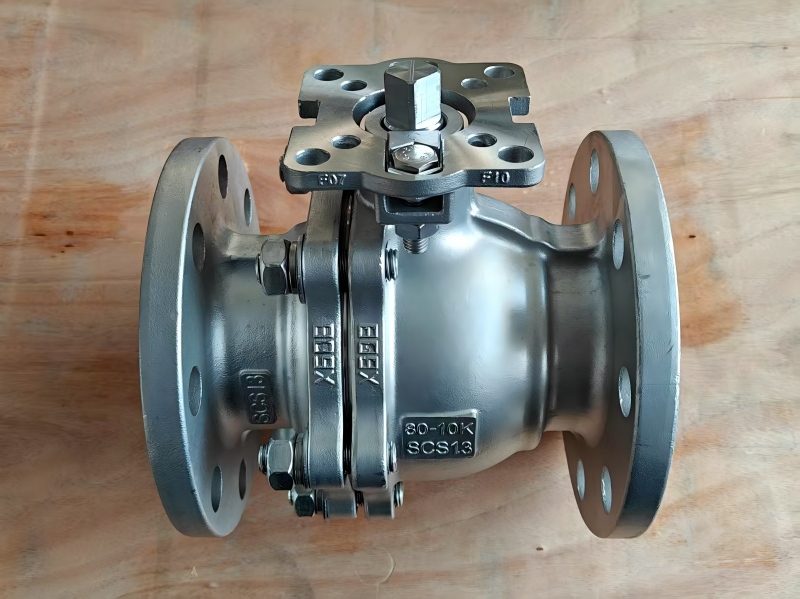

La valvola a sfera flangiata JIS è costituita principalmente da componenti chiave come il corpo valvola, il coperchio, la sfera, lo stelo, la sede e l'anello di tenuta. Il suo principio di funzionamento fondamentale è: ruotando lo stelo, la sfera viene ruotata di 90 gradi, allineando o perpendicolarmente il foro della sfera con la tubazione per consentire o bloccare il flusso del fluido. Tra la sede e la sfera viene utilizzato un anello di tenuta elastico, ottenendo una tenuta bidirezionale attraverso il precarico della molla e la pressione del fluido. Lo stelo presenta un design a prova di esplosione ed è dotato di una struttura di compressione automatica dell'imballaggio, che garantisce affidabilità di tenuta a lungo termine. Inoltre, l'iniezione di lubrificante tra le superfici di tenuta forma un film d'olio, che non solo migliora la tenuta ma riduce anche significativamente la coppia operativa.
JOEPAI, un produttore professionale ha ottimizzato la valvola a sfera flangiata JIS sulla base di anni di esperienza tecnica:
1. Sede della tenuta a doppio labbro: migliora le prestazioni di tenuta, amplia la gamma di fluidi applicabili e riduce la coppia operativa.
2. Design dello stelo a prova di esplosione: una struttura con caricamento sul fondo impedisce l'espulsione dello stelo sotto pressione e una boccola di guida in PTFE incorporata riduce l'attrito per un funzionamento più fluido.
3. Design ignifugo e antistatico: conforme agli standard API 607 per una maggiore sicurezza; un design opzionale a piattaforma alta consente il montaggio diretto degli attuatori.
Progettazione e produzione: JIS B2071, BS5351
Dimensioni faccia a faccia: JIS B2002
Flange di collegamento: JIS B2212, B2214
Test e ispezione: JIS B2003
Standard antincendio: API 607
| Articolo | Descrizione |
| Modelli comuni | Q41, Q47, ecc. |
| Materiali del corpo | WCB, A105, F304, F316, LCB, CF8, CF8M, CF3, CF3M, ecc. |
| Gamma di dimensioni | DN15 – DN350 (½” – 14”) |
| Intervallo di pressione | 5K, 10K, 20K, 63K |
| Intervallo di temperatura | -29°C ~ 350°C (a seconda dei materiali) |
| Metodi di attuazione | Manuale, Cambio, Elettrico, Pneumatico |
Per garantire le prestazioni e la durata della valvola, attenersi alla seguente procedura durante l'installazione:
Pulire la tubazione prima dell'installazione per garantire che non rimangano corpi estranei.
Verificare le marcature della valvola ed eseguire test di apertura/chiusura completi.
Allineare le flange della valvola con le flange della tubazione e serrare i bulloni in modo uniforme.
Gli attuatori (ad esempio pneumatici, elettrici) devono essere installati nell'orientamento specificato.
Azionare la valvola più volte dopo l'installazione per verificare un funzionamento regolare e non vincolante.
Condurre test sulle prestazioni di tenuta in base ai requisiti della tubazione.
Per ulteriori dettagli suValvola a sfera flangiata JISspecifiche, prezzi e soluzioni personalizzate, contattateci per supporto nella selezione professionale e documentazione tecnica. Forniamo valvole conformi a JIS, API, DIN e altri standard e possiamo consigliare la configurazione della valvola più adatta ed economica in base alle condizioni di lavoro specifiche.
