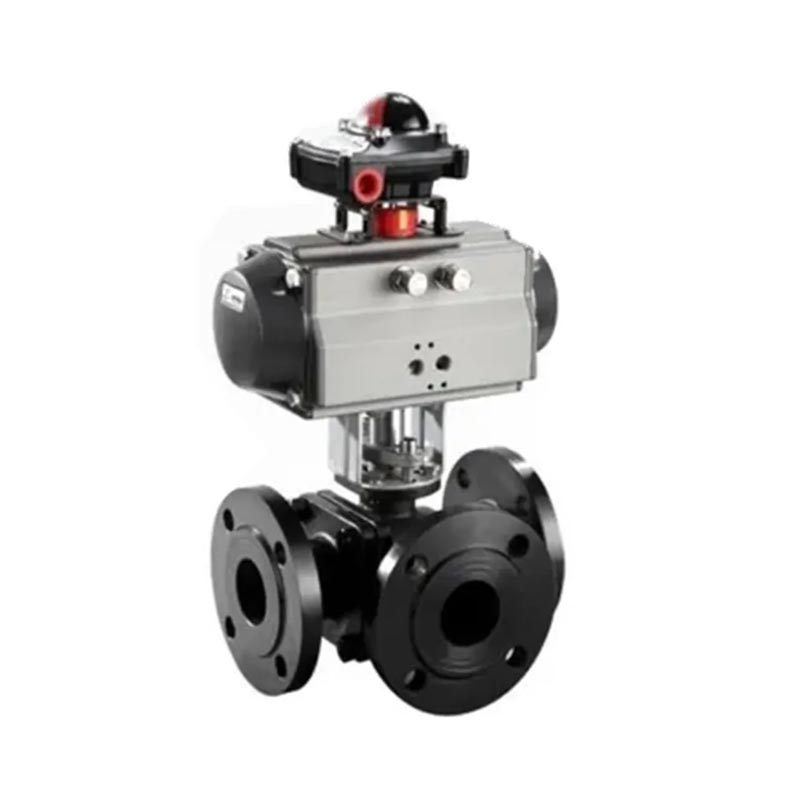

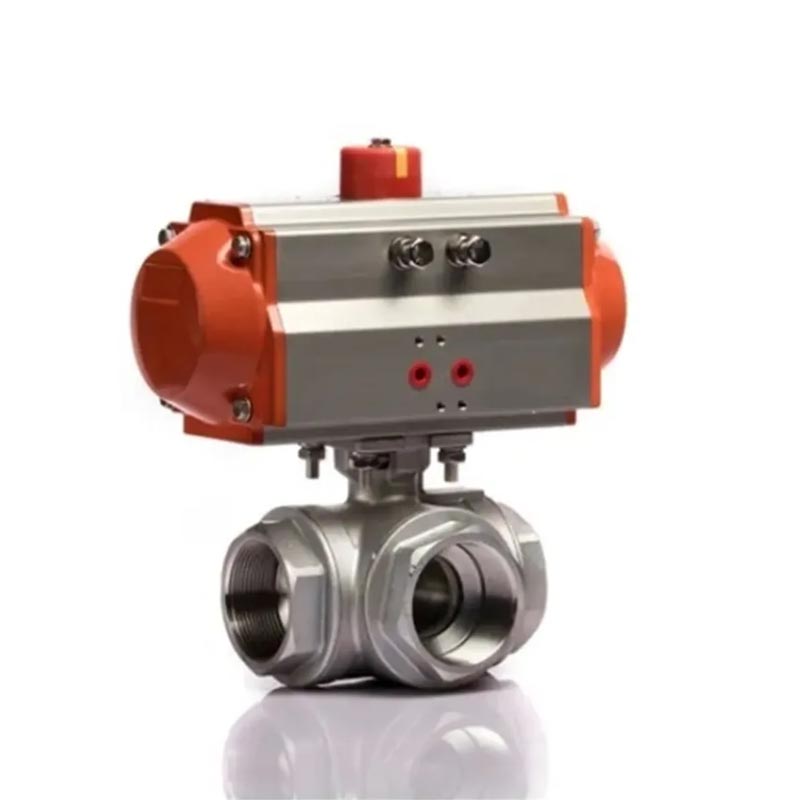

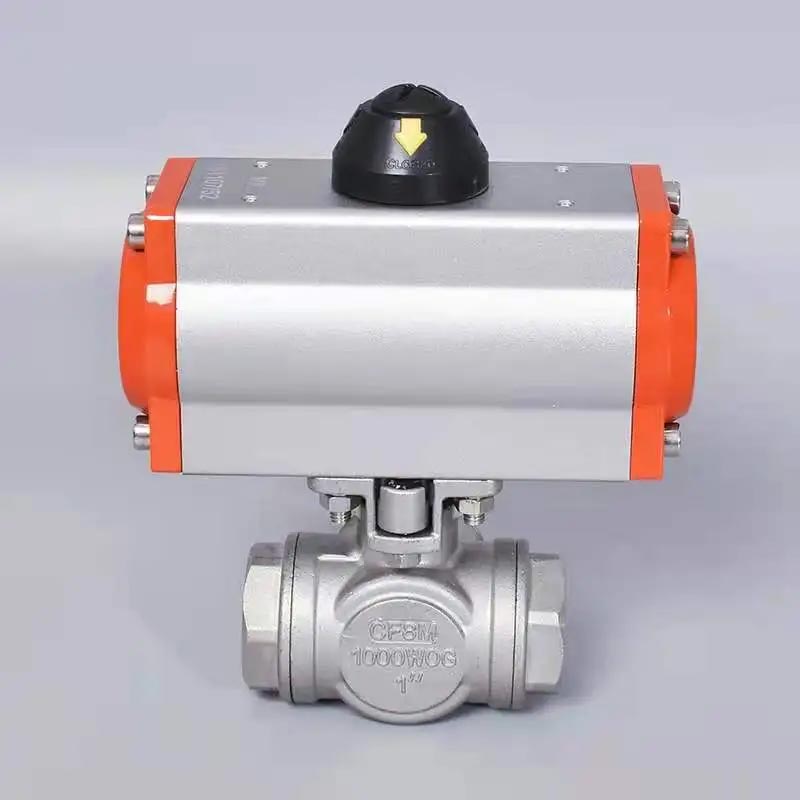

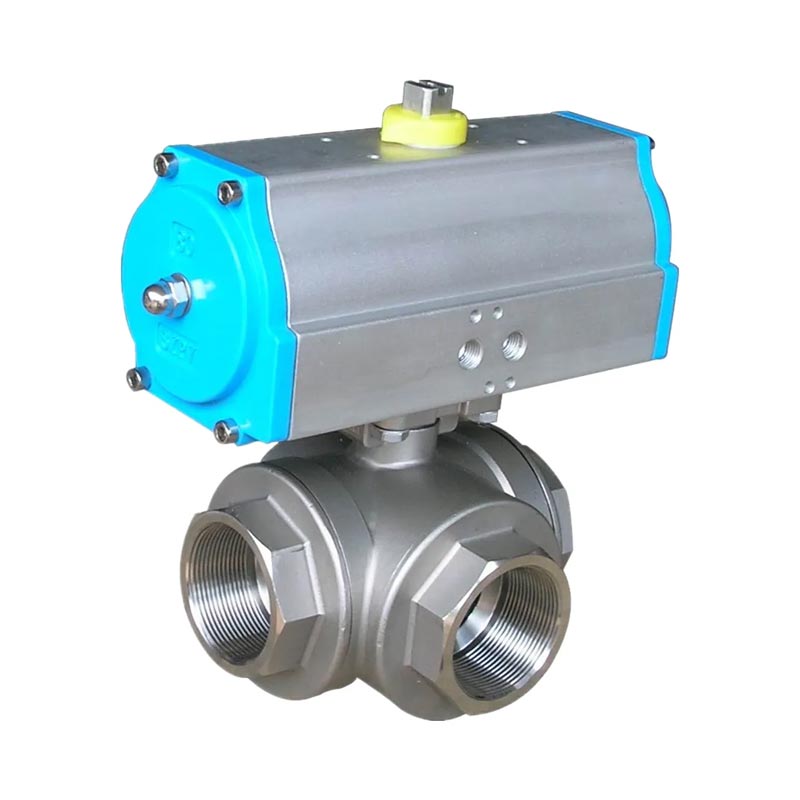

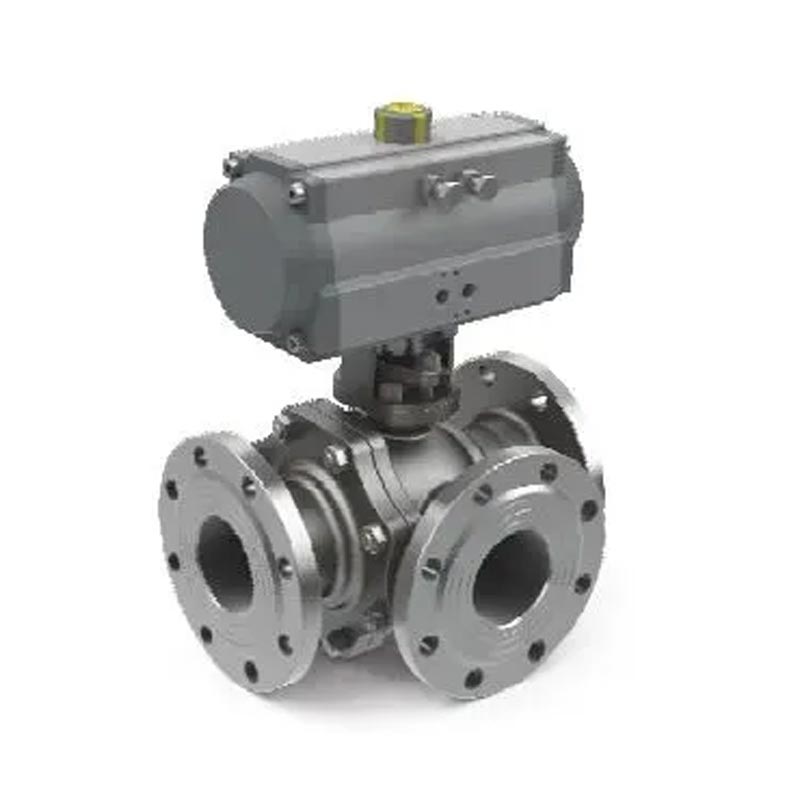

Caratteristiche della valvola a sfera pneumatica a tre vie filettata in acciaio inossidabile JOEPAI un corpo valvola forgiato in acciaio inossidabile 304 o 316 di alta qualità ed è dotato con attuatori pneumatici a doppio effetto o semplice effetto ad alte prestazioni per controllo automatico di apertura e chiusura. La connessione filettata compatta la struttura semplifica l'installazione e la manutenzione, si adatta a vari standard come NPT e BSP e utilizza PTFE o materiali di tenuta rinforzati per la parte di tenuta. È adatto per canali a forma di T o a L strutture e possono ottenere deviazioni, fusioni o scambi medi operazioni. È ampiamente utilizzato nei sistemi di controllo dell'automazione dei fluidi.
Corpo per fusione di precisione
Pressione di lavoro 1000 W.O.G.
Guarnizione dello stelo regolabile
Guarnizioni e sedi in puro Teflon
Intervallo di temperatura: da -60 a 450 °F
Design della base di montaggio diretto ISO5211 per attuatori
Stelo antiesplosione, sfera piena come da richiesta del cliente
Testato per perdite al 100% a 100 psi di aria sott'acqua
Pressione di prova idrostatica: 1500 psi
Maniglia del dispositivo di bloccaggio (opzione)
| 1 | Corpo | CF8/CF8M | 8 | Gambo | SS304/SS316/SS |
| 2 | Cap | CF8/CF8M | 9 | Rondella di spinta | PTFE |
| 3 | Cap | CF8/CF8M | 10 | Imballaggio | PTFE |
| 4 | Palla | SS304/SS316/SS | 11 | Ghiandola | SS304/SS |
| 5 | Posto a sedere | PTFE | 12 | Dado dello stelo | SS304/SS |
| 6 | Guarnizione-A | PTFE | 13 | Blocca solo la ritirata | SS304/SS |
| 7 | Guarnizione-B | PTFE |
| NPS | D | L | h1 | h2 | E | Ra | Rb | RC | Strada | K |
| 1/2" | 15 | 73.5 | 36.75 | 9 | 39 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 20 | 82.5 | 39.75 | 9 | 47.5 | 18 | 21 | 3 | 3 | 9 |
| 1" | 25 | 89 | 47.25 | 11 | 53 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4" | 32 | 125.5 | 56 | 11 | 75 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2" | 40 | 139 | 71.5 | 14 | 86.5 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 154.5 | 77 | 14 | 98 | 25 | 35 | 3.5 | 4.5 | 14 |
| Nome del prodotto | Valvola a sfera filettata in acciaio inossidabile a 3 vie con pneumatica Attuatore |
| 1. Materiale | Acciaio inossidabile 304/316/304L/316L (CF8/CF8M/CF3/CF3M) |
| 2. Dimensioni | 1/4''~4'' (DN6~DN100) |
| 3.Certificato | ISO9001 e CE |
| 4. Porto | Porta ridotta/completa |
| 5. Pressione di esercizio | 1.000 PSI (PN63/6,3 MPa) |
| 6. La connessione termina | NPT/BSP/BSPT/DIN259/DIN2999 |
| 7. Temp. di lavoro. | -20~300ºC |
| 8. Mezzo adatto | Acqua, gas naturale, petrolio e alcuni liquidi corrosivi |
| 9. Sigillo | PTFE, RPTFE, PPL |
| 10. Chiusura | Opzione |
| 11. Ispezione e test | Secondo API598 |
| Spedizione | |
| Tempi di consegna | 20 ~ 30 giorni |
| Pacchetto | Custodia in compensato per esportazione standard |
| Porto di spedizione | Ningbo/Shanghai, Cina |
| Termini di spedizione | Exw, FOB, CFR, CIF, ecc. |
| Termini di pagamento | T/T, Western Union, ecc. |
| Pagamento anticipato del 30%, saldo del 70% prima della spedizione o contro copia di BL | |
| Garanzia | 18 mesi dopo aver lasciato la fabbrica |
| Vantaggio | L'OEM è applicabile |
| Altri | Produciamo anche valvole a sfera flangiate, valvole a saracinesca, valvole a globo, Valvola di ritegno, valvola idrante antincendio, valvola booster, completamente saldata Valvola a sfera e filtro a Y, ecc. |
