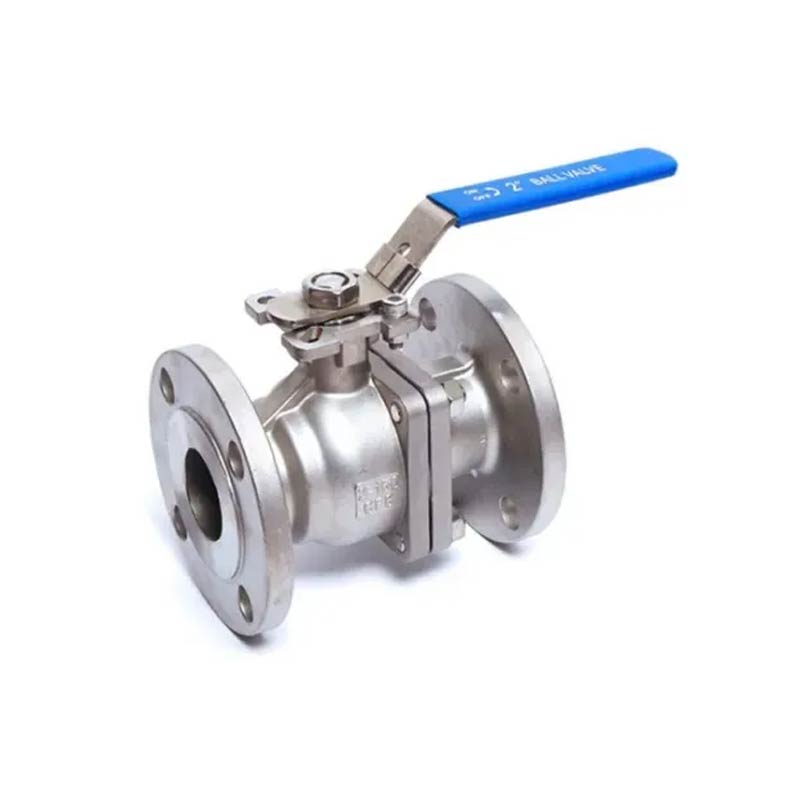

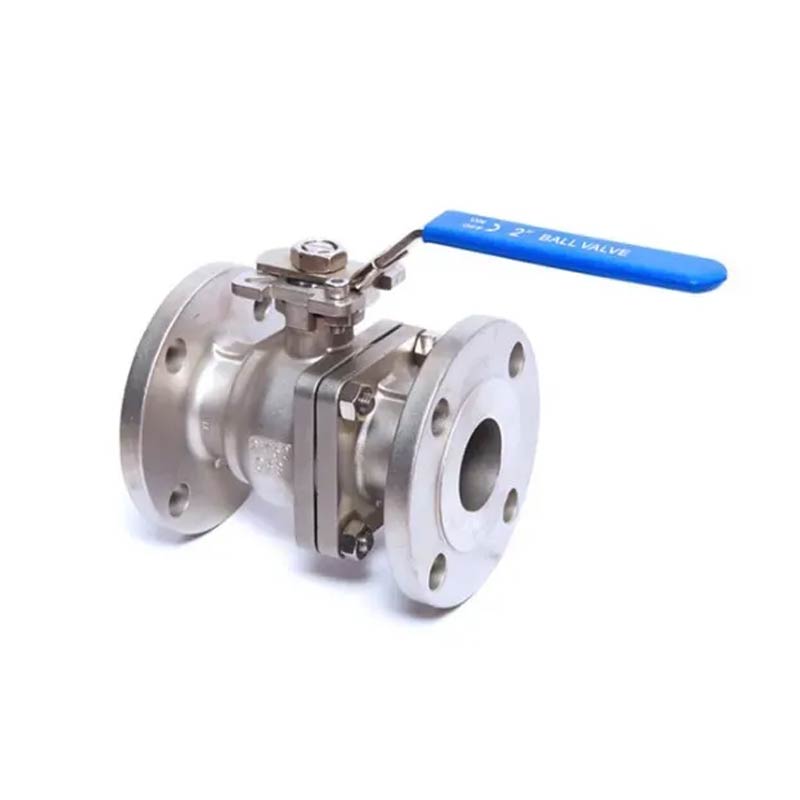

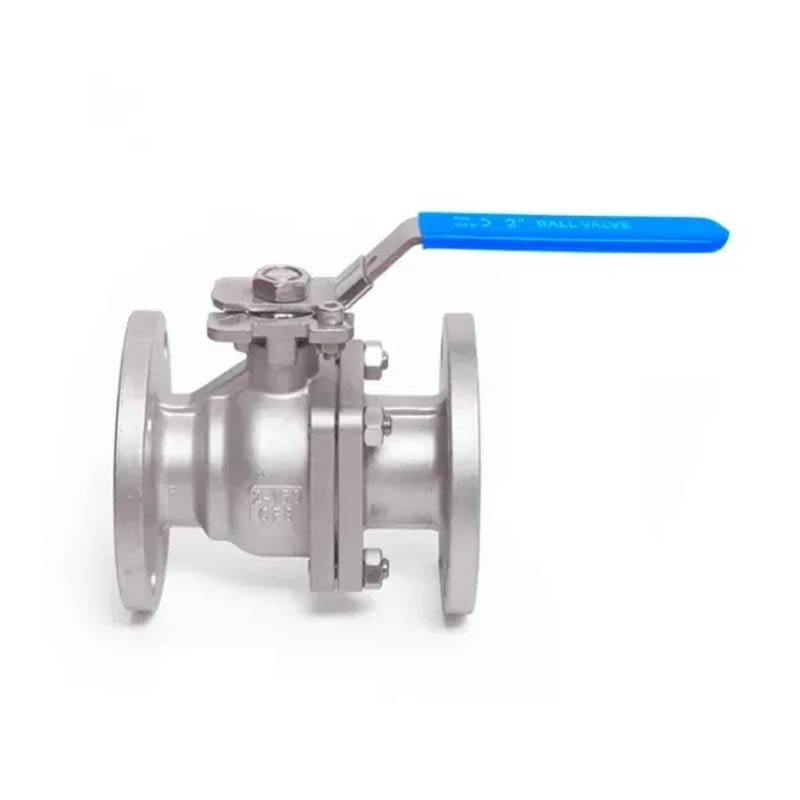

JOEPAI è un produttore leader di valvole. Il principio di funzionamento della valvola a sfera galleggiante con flangia in acciaio inossidabile ANSI CLASS150LB è quello di aprire o chiudere la valvola ruotando il nucleo della valvola. Gli interruttori con valvola a sfera sono leggero, di piccole dimensioni, può essere realizzato in grandi diametri, affidabile sigillatura, struttura semplice, facile manutenzione e superficie di tenuta e la superficie sferica è spesso in uno stato chiuso, che non si corrode facilmente dai media. Sono ampiamente utilizzati in vari settori. Valvole a sfera flangiate hanno i loro vantaggi unici, come interruttori senza attrito e minore usura guarnizioni, coppia di apertura e chiusura ridotta e possibilità di ridurre le dimensioni dell'attuatore. Ampiamente usato nelle città petrolchimiche con acqua rigorosa esigenze di approvvigionamento e drenaggio.
La resistenza al fluido è piccola e il suo coefficiente di resistenza è uguale a quello di un segmento di tubo della stessa lunghezza.
Struttura semplice, dimensioni ridotte e peso leggero.
È strettamente affidabile. La plastica è ampiamente utilizzata come materiale di superficie sigillante per valvole a sfera, con buone prestazioni di tenuta. È stato anche ampiamente utilizzato nei sistemi a vuoto.
Facile da usare, apertura e chiusura rapide, è sufficiente ruotare di 90° da completamente aperto a completamente chiuso, comodo per il controllo remoto.
Di facile manutenzione, la struttura della valvola a sfera è semplice e l'anello di tenuta lo è generalmente mobile, rendendo lo smontaggio e la sostituzione relativamente convenienti.
Quando la valvola è completamente aperta o completamente chiusa, le superfici di tenuta del la sede della sfera e della valvola sono isolate dal fluido. Quando il mezzo passa attraverso, la superficie di tenuta della valvola non verrà corrosa.
Ampiamente applicabile, con diametri che vanno da pochi millimetri a pochi metri e adatto per applicazioni che vanno dall'alto vuoto all'alto pressione.
1. Standard di progettazione e produzione: API 6D, API 608, BS 5351.
2. Standard di pressione e temperatura: ASME B16.34.
3. Standard sulle dimensioni faccia a faccia: ASME B16.10.
4. Norma della flangia: ASME B16.5, ASME B16.47.
5. Standard di test e ispezione: API 598, API 6D.
| Nome del prodotto | Valvola a sfera flangiata 2 pezzi in acciaio inossidabile Ansi galleggiante da 150 libbre |
| 1. Materiale | SS304/316/304L/316L (CF8/CF8M/CF3/CF3M), WCB, ecc. |
| 2. Dimensioni | 1/2~8 pollici (DN15~DN200) |
| 3. Filettatura standard | ISO9001 e CE, ST |
| 4. Porto | Porto pieno |
| 5. Pressione di esercizio | 150 libbre ~ 1500 libbre |
| 6. La connessione termina | Flangia |
| 7. Temp. di lavoro. | -20~300ºC, o in base alle diverse esigenze del cliente industria. |
| 8. Mezzo adatto | Acqua, gas naturale, petrolio e alcuni liquidi corrosivi |
| 9. Operato | Azionamento con maniglia, dispositivo di bloccaggio opzionale |
| 10. Ispezione e test | Secondo API598 |
| NPS | DN | L | D | D1 | D2 | b | t | z-Φd |
| 1/2" | 15 | 108 | 90 | 60.3 | 34.9 | 11.5 | 1.6 | 4-Φ16 |
| 3/4" | 20 | 117 | 100 | 69.9 | 42.9 | 13 | 1.6 | 4-Φ16 |
| 1" | 25 | 127 | 110 | 79.4 | 50.8 | 14.5 | 1.6 | 4-Φ16 |
| 11/4" | 32 | 140 | 115 | 88.9 | 63.5 | 16 | 1.6 | 4-Φ16 |
| 11/2" | 40 | 165 | 125 | 98.4 | 73 | 17.5 | 1.6 | 4-Φ16 |
| 2" | 50 | 178 | 150 | 120.7 | 92.1 | 19.5 | 1.6 | 4-Φ19 |
| 21/2" | 65 | 190 | 180 | 139.7 | 104.8 | 22.5 | 1.6 | 4-Φ19 |
| 3" | 80 | 203 | 190 | 152.4 | 127 | 24 | 1.6 | 4-Φ19 |
| 4" | 100 | 229 | 230 | 190.5 | 157.2 | 24 | 1.6 | 4-Φ19 |
| 5" | 125 | 356 | 255 | 215.9 | 185.7 | 24 | 1.6 | 4-Φ22 |
| 6" | 150 | 394 | 280 | 241.3 | 215.9 | 25.5 | 1.6 | 4-Φ22 |
| 8" | 200 | 457 | 345 | 298.5 | 269.9 | 29 | 1.6 | 4-Φ22 |
