La mini valvola a sfera filettata in acciaio inossidabile JOEPAI non è una semplice versione ridotta di una valvola a sfera standard, ma un elemento di controllo di precisione realizzato appositamente per apparecchiature compatte e applicazioni a basso flusso. Prodotto tramite fusione a cera persa con un corpo formato integralmente, copre diametri nominali da DN6 a DN25 (da 1/8" a 1") ed è disponibile sia nei materiali SS304 che SS316 per soddisfare diversi requisiti di resistenza alla corrosione. Pur mantenendo i principali vantaggi delle valvole a sfera standard (funzionamento rapido a 90°, resistenza al flusso prossima allo zero e tenuta affidabile), consente di ottenere riduzioni significative in termini di dimensioni, peso e ingombro di installazione. Caratteristiche come lo stelo a prova di esplosione per la sicurezza operativa, le sedi in PTFE per prestazioni a perdite zero a lungo termine e il supporto per più standard di filettatura tra cui NPT, BSPP, BSPT garantiscono un'integrazione flessibile nei sistemi di tubazioni globali. Sia che venga utilizzata in strumenti di laboratorio, microcompressori d'aria, linee di acqua potabile o pannelli di controllo di automazione, la mini valvola a sfera JOEPAI offre un controllo di intercettazione stabile, affidabile e di livello industriale anche negli ambienti con spazi più limitati.
Una mini valvola a sfera in acciaio inossidabile si riferisce tipicamente a una valvola di intercettazione a un quarto di giro con un diametro nominale del foro compreso tra DN6 e DN25 (da 1/8" a 1"), prodotta con un corpo in acciaio inossidabile 304 (CF8) o 316 (CF8M).
La sua funzione principale è quella di aprire o chiudere la tubazione facendo ruotare una sfera sferica con un foro passante circolare. Appartiene alla categoria delle valvole di intercettazione e non di regolazione.
Rispetto alle valvole a sfera standard, offre una profonda ottimizzazione dello spazio di installazione, del peso, dei costi e della coppia operativa, rendendola particolarmente adatta per l'integrazione in apparecchiature modulari e sistemi di tubazioni compatti.
Strumenti di precisione da laboratorio: Controllo on/off per gas o volumi di microfluidi, che richiedono un volume morto basso e zero contaminazione.
Microcompressori d'aria e sistemi pneumatici: Ciclaggio ad alta frequenza con coppia bassa e lunga durata.
Attrezzature per acqua potabile e acqua pura: Il materiale 316L con foro interno lucidato impedisce la lisciviazione di metalli pesanti.
Analizzatori chimici e apparecchiature farmaceutiche: Guarnizioni resistenti alla corrosione compatibili con vari acidi e alcali deboli.
Negli aspetti sottili della produzione industriale e della vita quotidiana ce ne sono componenti chiave spesso nascosti che determinano efficienza e qualità - Mini valvola a sfera filettata in acciaio inossidabile. Come un membro importante del fluido sistemi di controllo, la nostra mini valvola a sfera è diventata un parte indispensabile dell'industria moderna con la sua struttura squisita, prestazioni efficienti e un'ampia gamma di applicazioni. Questo articolo lo farà approfondire il principio di funzionamento delle mini valvole a sfera.
La mini valvola a sfera filettata in acciaio inossidabile, come suggerisce il nome, è un tipo di valvola a sfera compatto per dimensioni e struttura. Il suo principio di funzionamento è simile a quello di a valvola a sfera regolare, il cui componente principale è una sfera con un foro passante (chiamato sfera della valvola), che viene ruotato per aprire e chiudere la valvola.
Quando il foro passante sulla sfera è allineato con l'ingresso e l'uscita del valvola, il fluido può passare senza intoppi e la valvola è nello stato aperto; Su al contrario, quando la sfera ruota di 90 gradi, il foro passante risulta chiuso dalle superfici di tenuta su entrambi i lati del corpo valvola, il fluido viene tagliato spento e la valvola è chiusa.
Questa semplice azione di rotazione non è solo facile per funzionare, ma ha anche eccellenti prestazioni di tenuta, rendendolo un ideale scelta per il controllo del flusso del fluido.

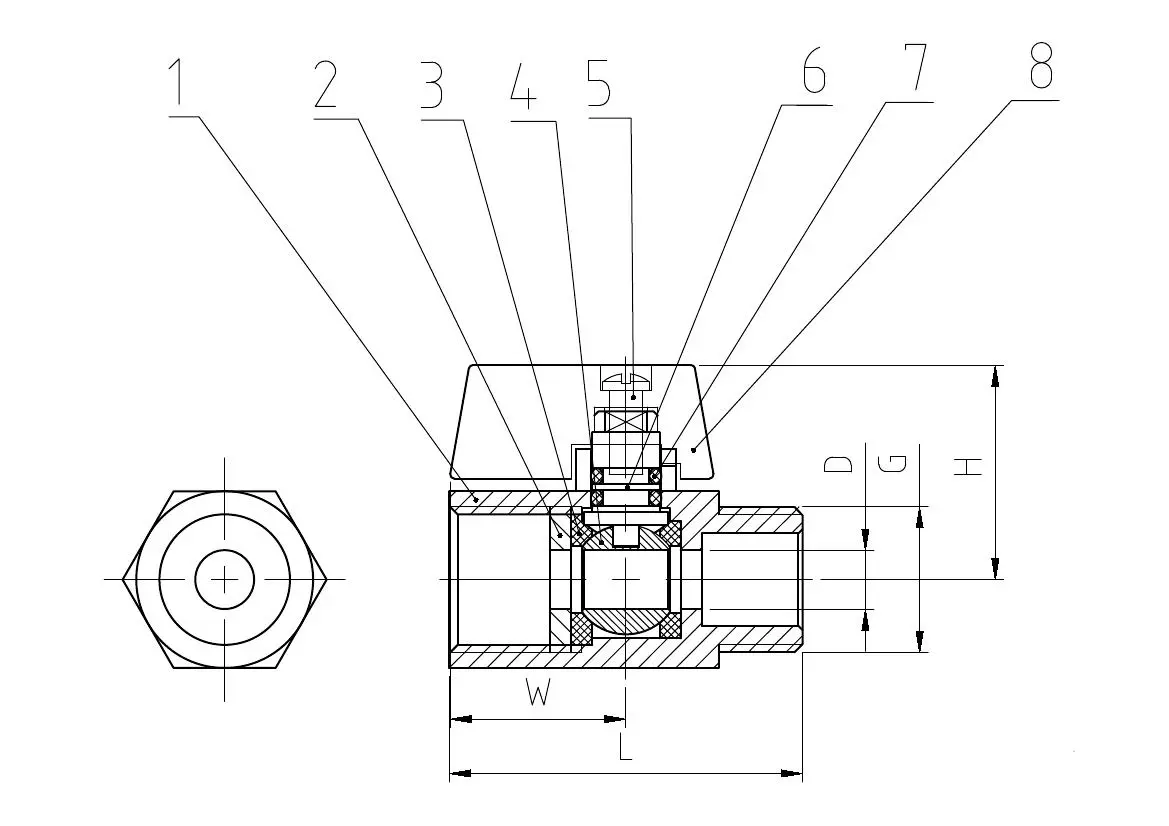

| NO. | NOME DELLA PARTE | MATERIALE | |
| 1 | CORPO | CF8 | CF8M |
| 2 | CAP | CF8 | CF8M |
| 3 | POSTO A SEDERE | PTFE | PTFE |
| 4 | PALLA | SS304 | SS316 |
| 5 | BULLONE | SS304 | SS304 |
| 6 | STELO | SS304 | SS316 |
| 7 | O-RING | NBR | NBR |
| 8 | MANIGLIA | LEGA DI ALLUMINIO/CF8 | LEGA DI ALLUMINIO/CF8 |
| DN | G | D | L | W | H |
| 6 | 1/8" | 7 | 40 | 22.8 | 26.5 |
| 8 | 1/4" | 7 | 40 | 22.8 | 26.5 |
| 10 | 3/8" | 7 | 40 | 22.8 | 26.5 |
| 15 | 1/2" | 9.2 | 46 | 22.8 | 28.3 |
| 20 | 3/4" | 12.5 | 54 | 22.8 | 31.5 |
| 25 | 1" | 15 | 65 | 22.8 | 34 |
1. Qual è la pressione di esercizio massima per questa mini valvola a sfera?
Valutato a 1000 WOG (PN63), adatto per acqua, petrolio, gas e la maggior parte dei sistemi di fluidi a pressione da bassa a media.
2. Come scegliere tra SS304 e SS316?
SS304 (CF8) — Adatto per applicazioni generali con acqua, petrolio e gas.
SS316 (CF8M) — Consigliato per ambienti contenenti cloruri, acqua di mare o sostanze acide, offrendo una resistenza alla corrosione superiore.
3. Quali standard di thread sono supportati?
NPT, BSPP, BSPT sono tutti supportati. Si prega di specificare la preferenza al momento dell'ordine.
4. Qual è l'intervallo di temperature di lavoro?
Intervallo standard: da -20°C a 200°C (da -4°F a 392°F). La sede in PTFE garantisce una tenuta stabile su tutta la gamma.
Per condizioni di temperatura elevata sono disponibili sedili in PPL, resistenti fino a 300°C.
5. È adatto per impianti di acqua potabile?
SÌ. La combinazione di materiali SS316L + PTFE è adatta per linee di acqua potabile.
6. Offrite la personalizzazione OEM o ODM?
SÌ. Le personalizzazioni includono stili di maniglia, incisione del corpo, dimensioni di lunghezza e tipi di filettatura.
Fornisci i tuoi disegni o specifiche e il nostro team di ingegneri risponderà con una soluzione tecnica entro 24 ore.
