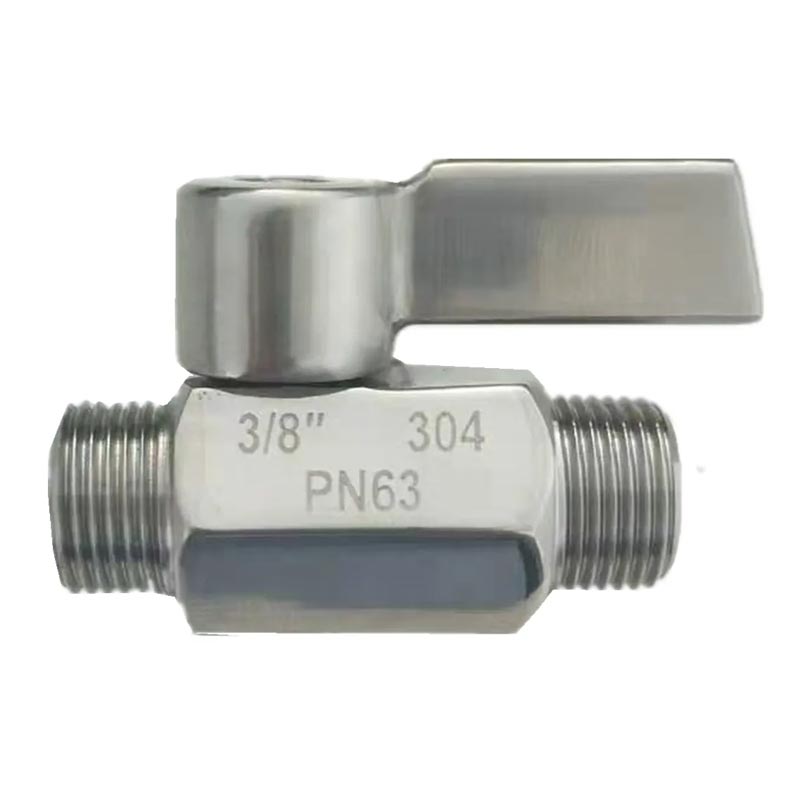

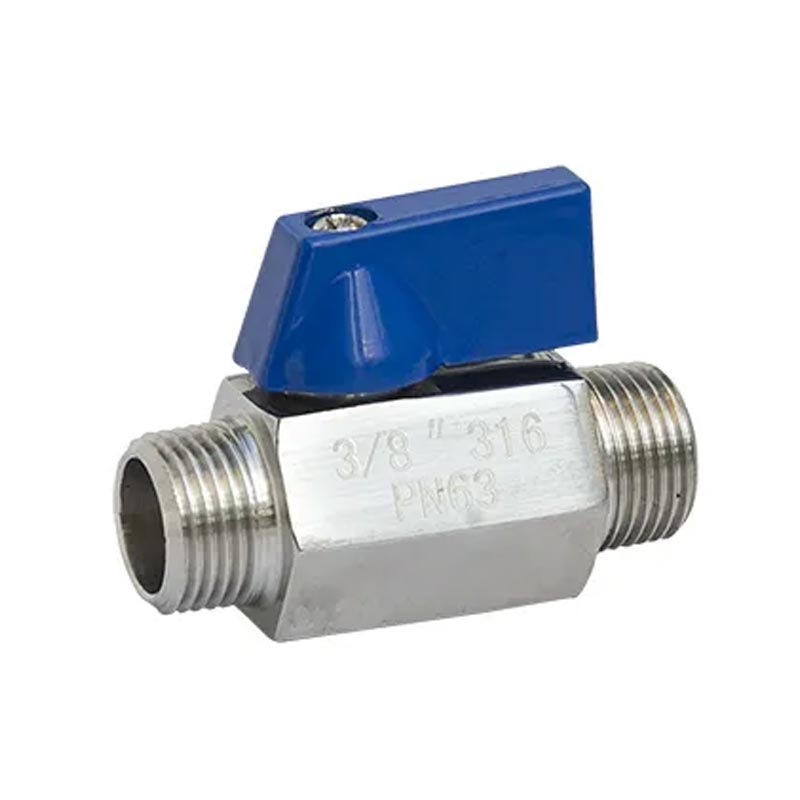

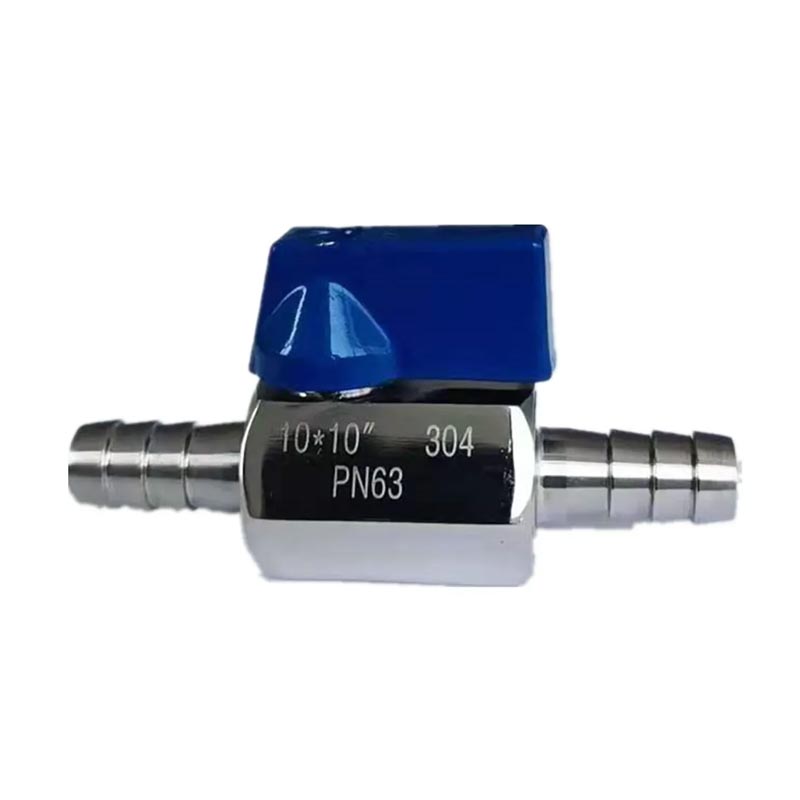

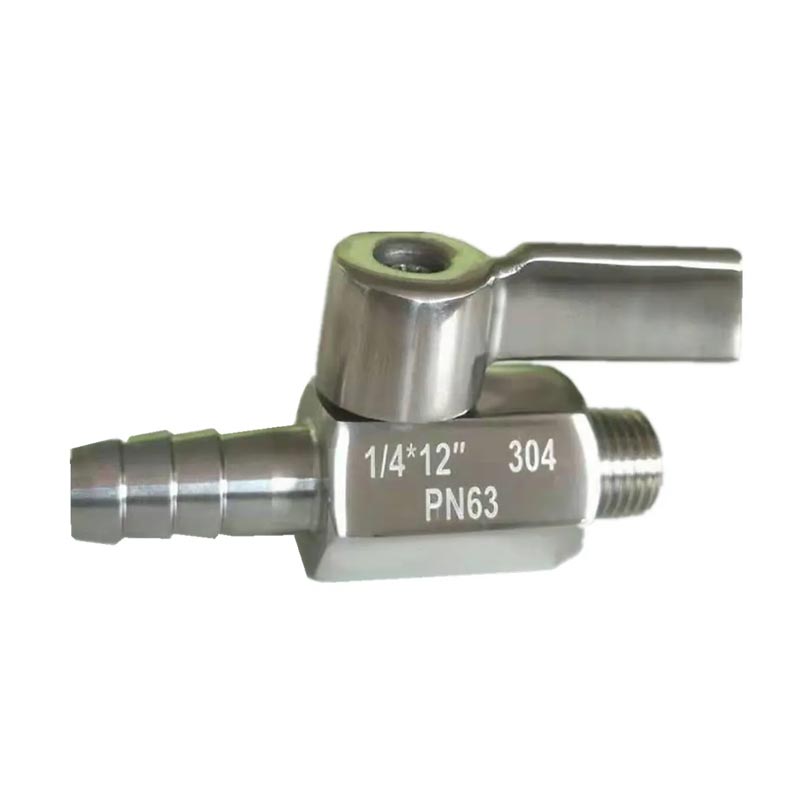

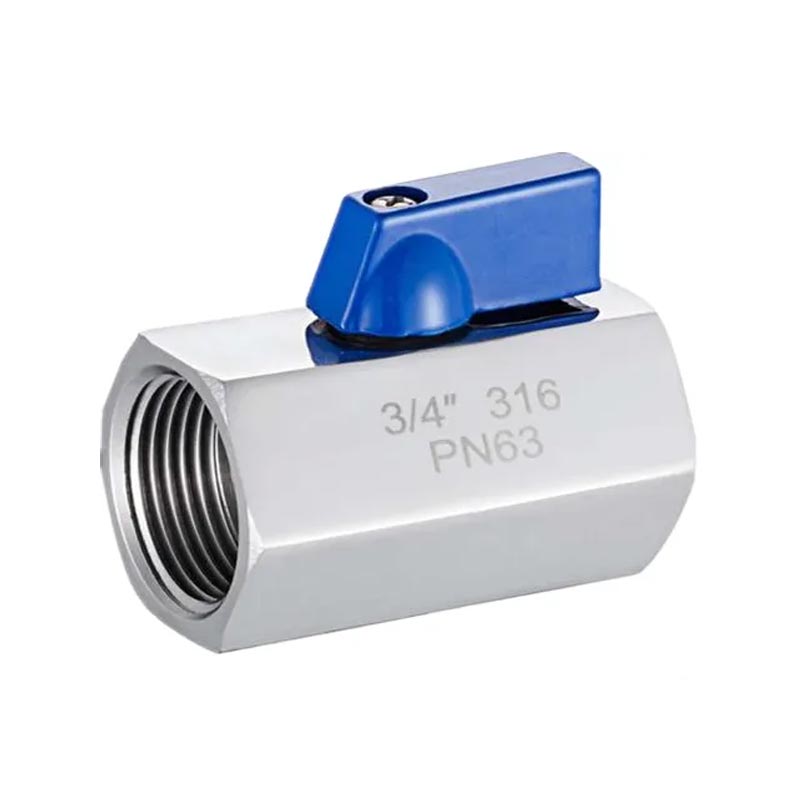

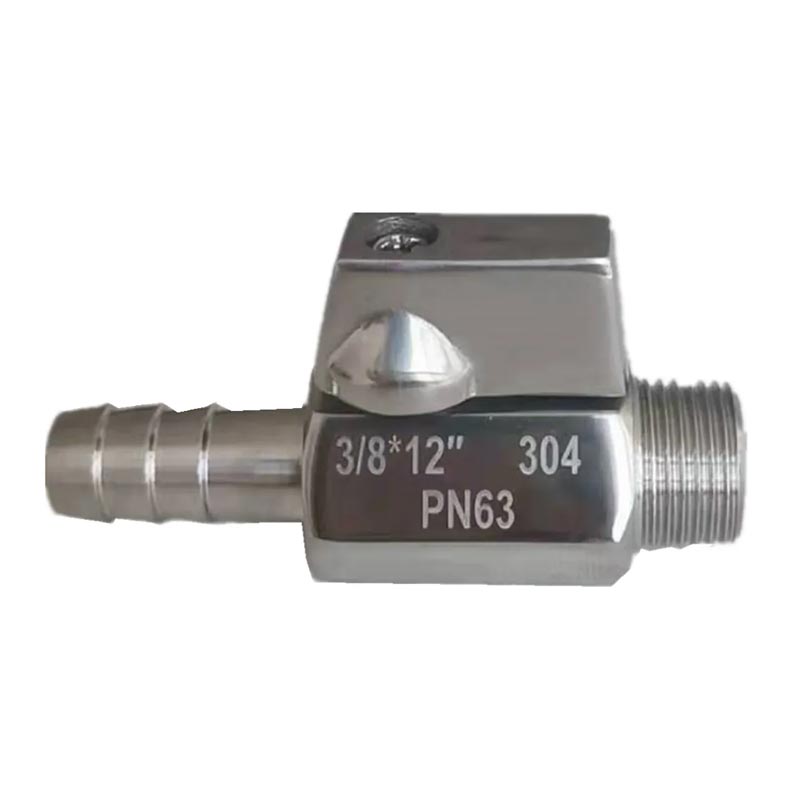

Joepai durevole in acciaio inossidabile in acciaio filo con filo mini a sfera è un ponte tra connessioni filettate rigide e sistemi flessibili flessibili, con forte adattabilità e sigillatura affidabile. È una valvola a sfera indispensabile nel controllo del flusso di piccole e medie dimensioni.
Design a prova di esplosione
Forging di precisione SOL SILICA SILICA
Porta ridotta
Gestire gestiti
Specifica: 1/8 "-3/4"
Materiale: SS304 SS316
Pressione: 1000WOG/PSI PN63
Materiale del sedile: PTFE RPTFE
Finitura: lucidatura superficiale
Temperatura di lavoro: -20C-232 ℃
Adatto: medio: acqua, petrolio, gas
Standard di progettazione: ASME B16.34
Fine filettate: ANSIB.20.1 (NPT): BS21; Din2999/259; IS0228/1; JISB03; IS07/1
Ispezione e test: API598/MSS SP-110/EN 12266
Vari standard di thread disponibili
1. Compatto e leggero: la caratteristica più importante delle valvole a sfera per tubo del capezzolo in acciaio inossidabile
sono le loro dimensioni ridotte, il peso leggero e la facilità di installazione in ambienti
con spazio limitato, come micro pompe, strumenti di precisione, medico
attrezzatura e altri campi.
2. Sealing affidabile: materiali di tenuta di alta qualità come PTFE
(politetrafluoroetilene), NBR (gomma nitrile), ecc.
eccellenti prestazioni di sigillatura sotto diversi media, temperature e
pressioni.
3. Funzionamento flessibile: di solito è dotato di più modalità di guida
come manuale, pneumatico ed elettrico per soddisfare le esigenze operative
situazioni diverse e la coppia operativa è piccola, rendendo facile
controllare da remoto.
4. Forte resistenza alla corrosione: i materiali del corpo della valvola sono diversi, come
come acciaio inossidabile, ottone, acciaio in lega, ecc., che hanno una buona corrosione
resistenza e sono adatti per il controllo di vari media corrosivi.
5. Lunga durata della vita: per la sua struttura semplice, pochi componenti e il
garanzia di materiali di alta qualità e processi di produzione di precisione,
Le mini valvole a sfera di solito hanno un'alta durata e una lunga durata.

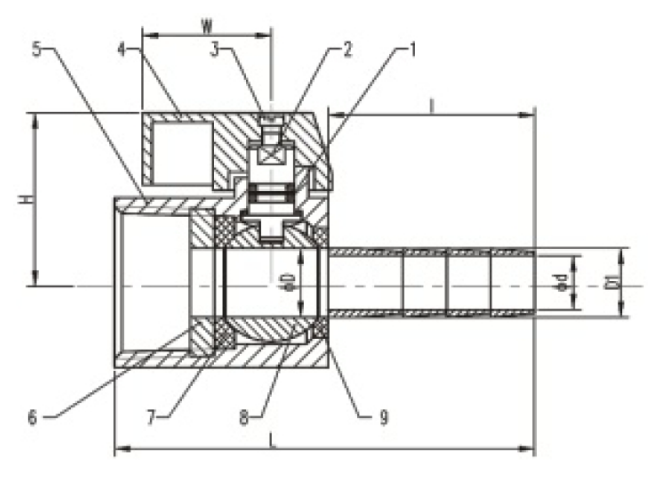

| NO. | Nome della parte | MATERIALE | |
| 1 | O-ring | Nbr | Nbr |
| 2 | Gambo | SS304 | SS304 |
| 3 | BULLONE | SS304 | SS304 |
| 4 | MANIGLIA | Lega di allumio/cf8 | Lega di alluminio/cf8 |
| 5 | CORPO | CF8 | CF8 |
| 6 | Cappuccio | CF8 | CF8 |
| 7 | Sedile a sfera (a) | Ptfe | Ptfe |
| 8 | PALLA | SS304 | SS304 |
| 9 | Sedile a sfera (b) | Ptfe | Ptfe |
| 1/8 "1/4" 3/8 " | 1/2 " | 3/4 " | |||||||||
| D | 7 | 7 | 7 | 7 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 15 | 15 |
| H | 26.5 | 26.5 | 26.5 | 26.5 | 28.3 | 28.3 | 28.3 | 28.3 | 28.3 | 32 | 32 |
| W | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 |
| L | 48.5 | 48.5 | 48.5 | 50.5 | 52.5 | 54.5 | 58.5 | 58.5 | 59 | 66 | 69 |
| d | 5 | 5 | 5 | 6.5 | 5 | 6.5 | 8 | 9 | 9.5 | 10 | 12.5 |
| l | 18.5 | 18.5 | 18.5 | 20.5 | 18.5 | 20.5 | 25 | 25 | 25 | 25 | 28 |
| D1 | Φ7 | Φ8 | Φ10 | Φ12 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ16 | Φ20 |
