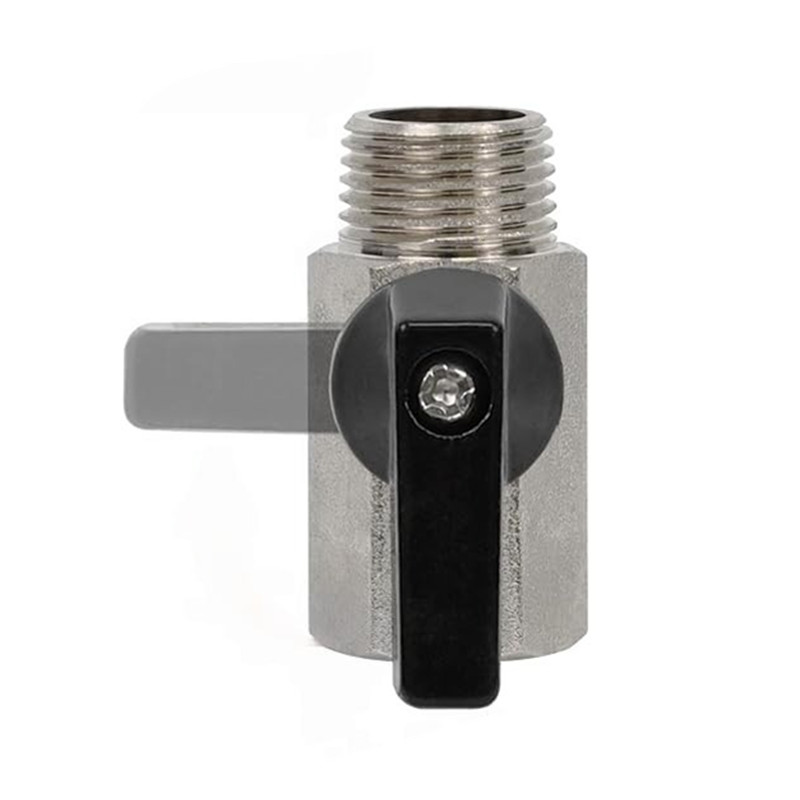

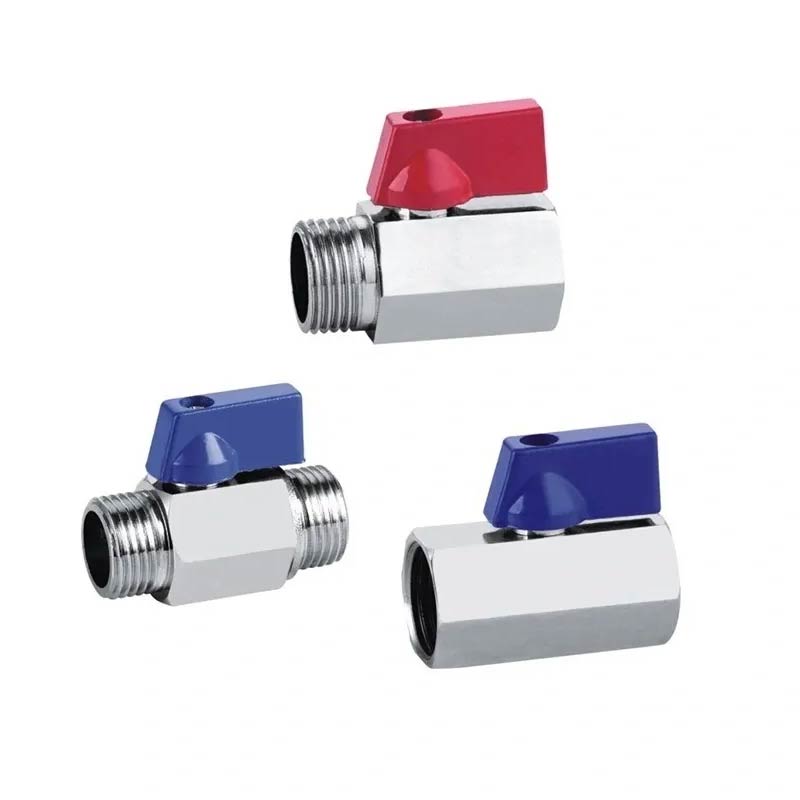

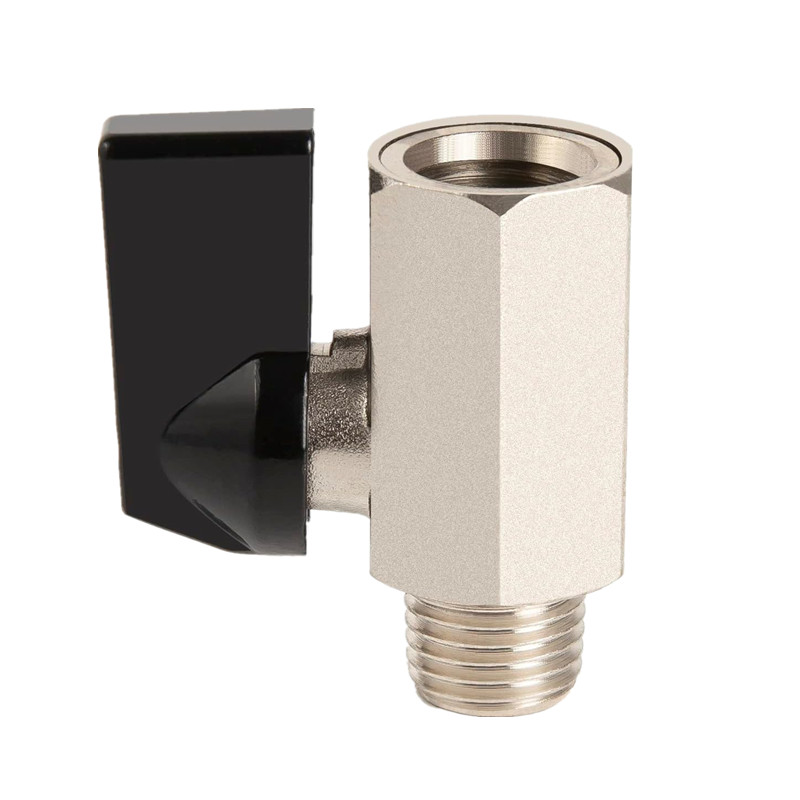

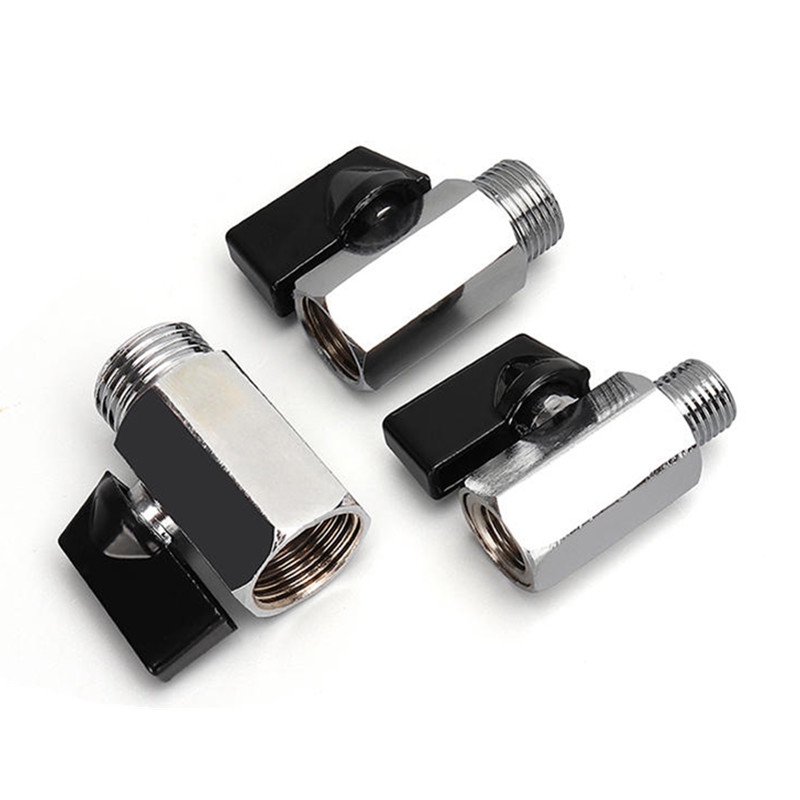

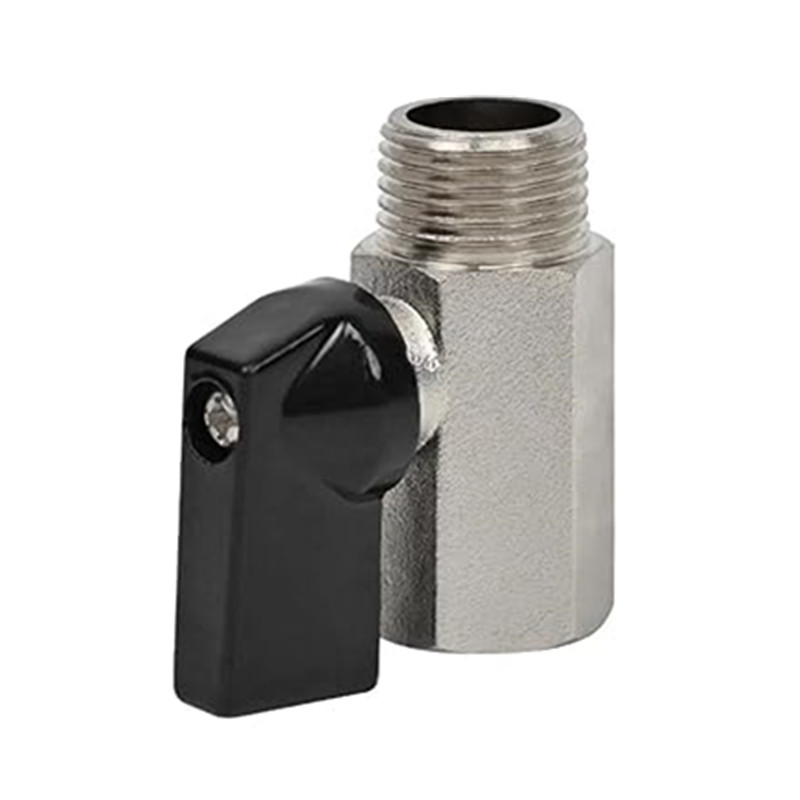

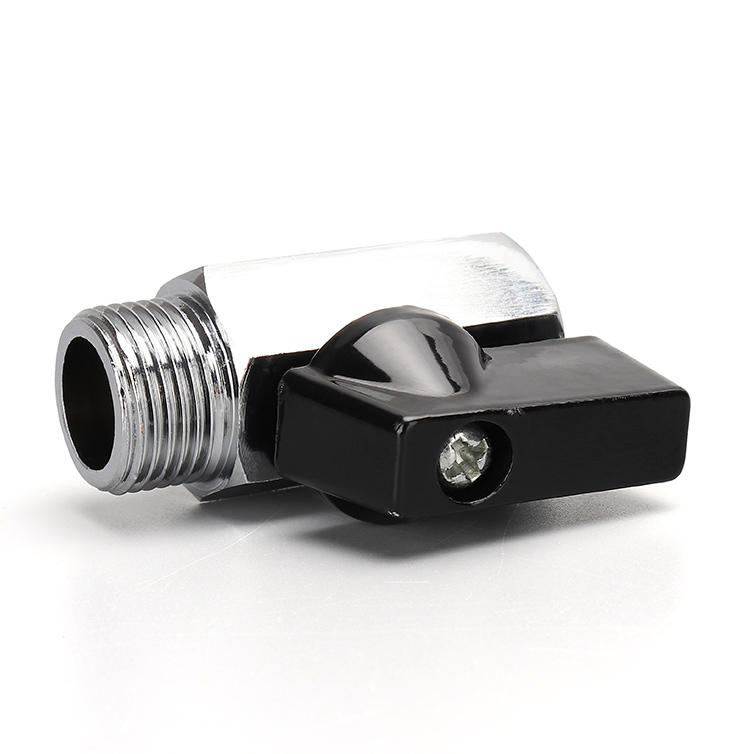

La mini valvola a sfera in ottone JOEPAI con maniglia in alluminio prodotta in Cina, è una valvola compatta progettata specificamente per il controllo dei fluidi a bassa pressione in spazi ristretti spazi di installazione. Questa valvola è realizzata in ottone di alta qualità, che è resistente alla corrosione e durevole. La leggera impugnatura in alluminio garantisce funzionamento manuale rapido, comfort ergonomico e opzioni di codifica a colori per riconoscimento del sistema. È la migliore valvola per condotte residenziali, applicazioni pneumatiche, strumentazione e altri dispositivi generali.
Dimensioni:1/8",1/4",3/8",1/2",3/4",1"(DN6~DN25)
Corpo forgiato, trattamento di cromatura lucida
Medio: Acqua. Acqua calda
Operatore: maniglia a leva rossa/blu/nera/gialla/grigia
Stelo a prova di esplosione/porta ridotta
Norma di progettazione: ASME B16.34
Estremità filettate:ANSIB.20.1(NPT):BS21;DIN2999/259;IS0228/1;JISB03;IS07/1
Ispezione e test:API598/MSS SP-110/EN 12266
Disponibili vari standard di filettatura
| Pressione di esercizio | 1,6 MPa |
| Pressione testata | 1,0 MPa a gas |
| Mezzo di lavoro | Acqua, gas |
| Temperatura di lavoro | -20° C ≤ T ≤ 120° |
| ARTICOLO | Designazione | Materiale |
| 1 | Maniglia | Alluminio |
| 2 | Corpo | Ottone, CW617N |
| 3 | Palla | Ottone, Hp59-1, cromato |
| 4 | Sede/tenuta | PTFE |
| 5 | O-ring | NBR |
| 6 | Cofano | Ottone |
| 7 | Noce | Ottone |
| DN | G | D | L | W | H |
| 6 | 1/8" | 7 | 40 | 22.8 | 26.5 |
| 8 | 1/4" | 7 | 40 | 22.8 | 26.5 |
| 10 | 3/8" | 7 | 40 | 22.8 | 26.5 |
| 15 | 1/2" | 9.2 | 46 | 22.8 | 28.3 |
| 20 | 3/4" | 12.5 | 54 | 22.8 | 31.5 |
| 25 | 1" | 15 | 65 | 22.8 | 34 |
