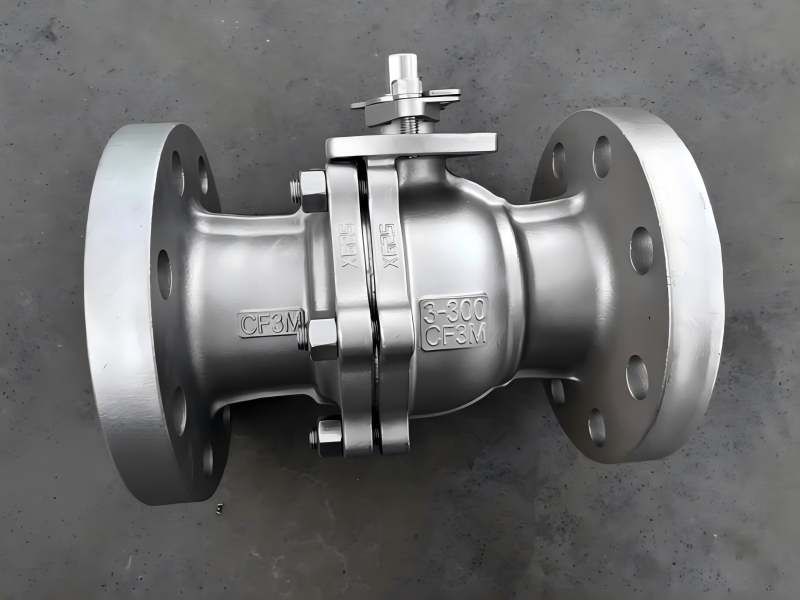

Valvola a sfera in acciaio inoxi corpi normalmente utilizzano acciaio inossidabile duplex SS304, SS304L, SS316, SS316L, SS2205 (S31803) e SS2507 (S32750). Le sedi delle valvole sono per lo più realizzate con materiali polimerici ad alto peso molecolare come PTFE (politetrafluoroetilene), PPL (poli-p-fenilene) o PEEK (polietereterchetone), che offrono buone prestazioni di tenuta. Sono utilizzati in tubazioni per il trasporto di fluidi gassosi o liquidi, con azionamento manuale, a vite senza fine, pneumatico, elettrico o idraulico.
Durante un'ispezione di manutenzione ordinaria presso una raffineria costiera, i tecnici hanno scoperto sottili crepe nel corpo della valvola a sfera di una tubazione che trasporta un mezzo contenente cloro. I test hanno rivelato che si trattava di rottura per tensocorrosione da cloruro. Questa valvola, in uso da meno di tre anni, ha quasi causato un grave incidente alla sicurezza.
Questo è un rischio reale che l’industria petrolchimica può affrontare nella scelta delle valvole e la scelta del materiale e della soluzione di tenuta appropriati rappresenta la prima linea di difesa contro tali rischi. Questo articolo partirà dalle particolari condizioni operative dell'industria petrolchimica e spiegherà in dettaglio come selezionare scientificamente le valvole a sfera in acciaio inossidabile.
Nell'industria petrolchimica, i fluidi hanno spesso forti proprietà corrosive, caratteristiche di alta temperatura e alta pressione e un singolo "acciaio inossidabile" non è sufficiente per garantire la sicurezza. Diverse valvole a sfera in acciaio inossidabile hanno i loro limiti di applicazione specifici e la selezione errata del materiale può portare a conseguenze catastrofiche. Quella che segue è un'analisi della resistenza alla corrosione di diversi materiali in acciaio inossidabile:
Acciaio austenitico (serie 304/316): la differenza principale tra SS304 e SS304L è il contenuto di carbonio; L'SS304L ha un contenuto di carbonio inferiore, che conferisce all'SS304L una migliore resistenza alla corrosione dopo la saldatura. SS316 e SS316L contengono molibdeno (Mo), che migliora la resistenza alla corrosione, soprattutto contro i cloruri. La chiave della selezione è considerare il contenuto di ioni cloruro e l'acidità del mezzo, nonché la necessità di resistenza alla corrosione intergranulare dopo la saldatura (selezionare i tipi L).
Acciaio inossidabile duplex (serie 2205/2507): SS2205 (S31803) e SS2507 (S32750) contenenti elevati livelli di cromo, nichel e molibdeno, che offrono robustezza e resistenza alla corrosione superiori. Il criterio di selezione chiave è affrontare la tensocorrosione da cloruri (SCC), un rischio tipico nell'industria petrolchimica e per le applicazioni che richiedono maggiore resistenza o capacità di pressione.
Confronto delle prestazioni dei materiali:
| Tipo materiale | Grado tipico | Resistenza alla corrosione da stress da cloruro | Intervallo di temperatura applicabile | Principali scenari applicativi |
| Austenitico standard | 304/L | Debole | Da -196 ℃ a 400 ℃ | Impianti generali ad acqua, vapore, aria |
| Austenitico arricchito con molibdeno | 316/L | Medio | Da -196 ℃ a 400 ℃ | Acqua di mare, mezzi contenenti cloruro, ambienti acidi deboli |
| Acciaio duplex standard | 2205 | Forte | Da -50 ℃ a 300 ℃ | Mezzi petrolchimici contenenti cloruro, acqua prodotta da petrolio e gas |
| Acciaio super duplex | 2507 | Estremamente forte | Da -50 ℃ a 300 ℃ | Cloruri ad alta concentrazione, ambienti fortemente acidi |
Se la selezione del materiale è la prima linea di difesa per le valvole, il sistema di tenuta è l'ultima linea di difesa per garantire "zero perdite". Nell'industria petrolchimica, le perdite non significano solo perdita di materiale ma possono anche portare a incidenti legati alla sicurezza e all'ambiente.
Il nostro sistema di tenuta multistrato fornisce soluzioni personalizzate per diverse condizioni operative:
Primo strato: Tecnologia di tenuta del nucleo: utilizzando PTFE rinforzato, PPL o PEEK e altri materiali polimerici, la soluzione di tenuta più adatta viene selezionata in base alle caratteristiche del mezzo. Il materiale PPL può resistere a temperature elevate superiori a 290 ℃ per periodi prolungati, risolvendo il problema del "flusso freddo" del PTFE tradizionale.
Secondo strato: progettazione del rinforzo strutturale: le valvole a sfera flottanti si affidano alla pressione del mezzo per ottenere una tenuta autoserrante; le valvole a sfera fisse utilizzano un design a doppio effetto pistone (DPE), utilizzando la pressione del sistema per migliorare l'effetto di tenuta. Le speciali sedi delle valvole caricate elasticamente compensano automaticamente l'usura, mantenendo l'efficacia della tenuta a lungo termine.
Terzo livello: Sistema di sicurezza antincendio: progettazione ignifuga conforme agli standard API 607/6FA. Quando la tenuta morbida viene bruciata a causa di un incendio, la struttura di tenuta secondaria metallo-metallo si attiva automaticamente per evitare perdite catastrofiche. È incluso anche un dispositivo antistatico per condurre l'elettricità statica a terra.
Quarto strato: meccanismo di sicurezza di emergenza: la struttura dello stelo anti-esplosione garantisce che lo stelo della valvola non venga espulso sotto pressione anomala; la funzione di scarico automatico della pressione nella cavità previene l'accumulo di pressione causato dall'espansione termica del fluido.
La vera affidabilità si basa su rigorosi standard di produzione e su un sistema di controllo qualità. Nostrovalvole a sfera in acciaio inossidabilesono sottoposti a molteplici fasi di controllo qualità, dalle materie prime ai prodotti finiti, garantendo che ogni valvola soddisfi o superi gli standard del settore. Rigorosa aderenza agli standard: la progettazione e la produzione del prodotto aderiscono rigorosamente agli standard internazionali come API 6D, API 608 e ASME B16.34, soddisfacendo al tempo stesso i requisiti degli standard nazionali come GB/T 12237.
Test e verifica multilivello: ogni valvola viene sottoposta a test rigorosi prima di lasciare la fabbrica, inclusi test di resistenza del guscio (1,5 volte la pressione nominale) e test delle prestazioni di tenuta (test di tenuta bidirezionale).
Le complesse condizioni operative dell'industria petrolchimica richiedono che i fornitori di valvole forniscano non solo prodotti standard ma anche soluzioni mirate. Abbiamo sviluppato una serie di opzioni di configurazione professionale per soddisfare le esigenze specifiche dell'industria petrolchimica.
Per ambienti con corrosione da zolfo: forniamo materiali resistenti alla corrosione da stress da zolfo e riduciamo la suscettibilità dei materiali alla fessurazione da tensocorrosione da solfuro attraverso speciali processi di trattamento termico.
Per condizioni di bassa temperatura: per applicazioni come il GNL, utilizziamo materiali trattati con processi criogenici e strutture di tenuta a bassa temperatura appositamente progettate per garantire un funzionamento affidabile in ambienti fino a -196°C.
Per il funzionamento ad alta frequenza: per le applicazioni che richiedono aperture e chiusure frequenti, utilizziamo design a bassa coppia e materiali di tenuta migliorati resistenti all'usura per prolungare significativamente la durata di servizio della valvola.
