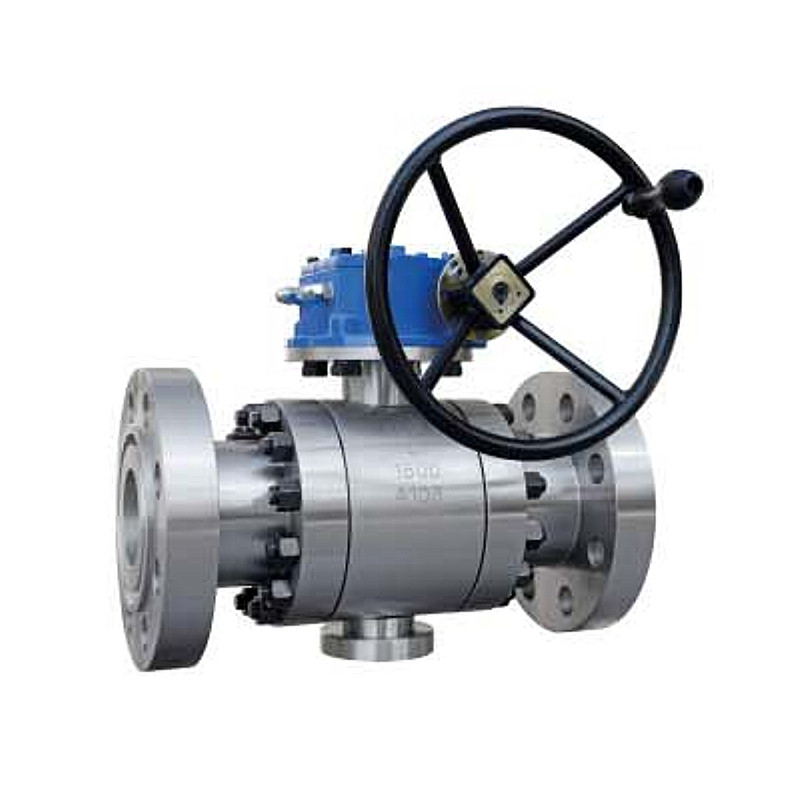

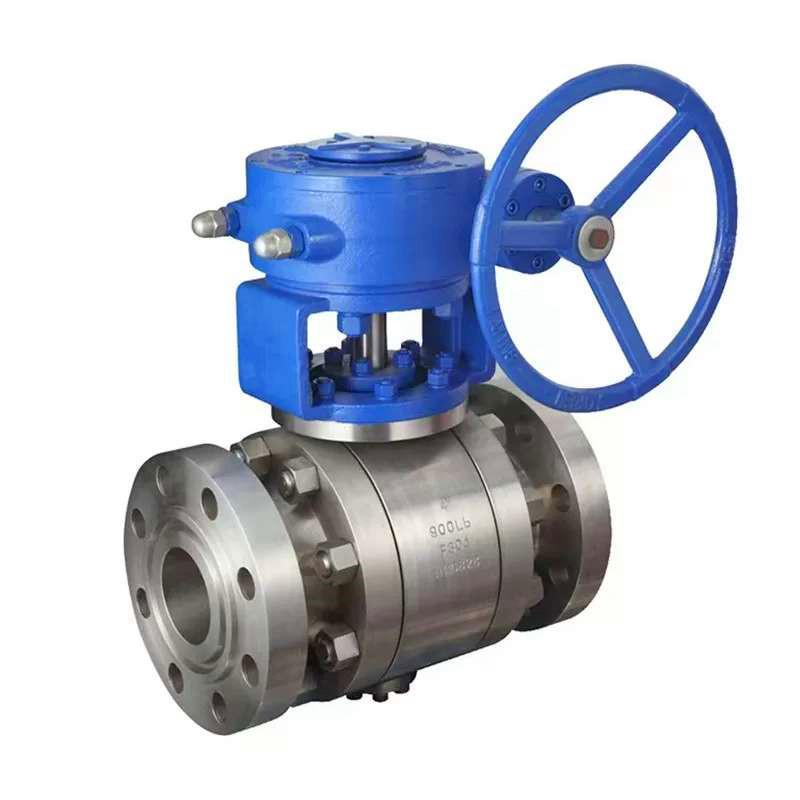

Valvole a sfera con perno flangiato a 3 pezzi in acciaio inossidabile forgiato

Le valvole a sfera con articolazione flangiata a 3 pezzi in acciaio inossidabile forgiato JOEPAI sono costituite da tre componenti, che facilitano lo smontaggio e la manutenzione. Le parti interne possono essere sostituite senza smontare l'intera tubazione, riducendo significativamente tempi e costi di manutenzione. Il corpo della valvola è realizzato in acciaio inossidabile ASTM A182 F304 o F316L, caratterizzato da elevata robustezza e buona resistenza alla corrosione. Nelle applicazioni industriali che coinvolgono condizioni difficili come alta pressione, alta temperatura o fluidi corrosivi, le valvole a sfera in acciaio inossidabile forgiato sono spesso una scelta più affidabile rispetto alle valvole fuse. A differenza della maggior parte delle valvole a sfera che utilizzano processi di fusione, le valvole forgiate migliorano significativamente la loro robustezza strutturale e resistenza alla pressione attraverso un metodo di produzione unico. Scegli una valvola a sfera forgiata per condizioni severe in cui sicurezza, affidabilità e massima resistenza non sono negoziabili.

Caratteristiche del prodotto

• Materiale in acciaio forgiato: il corpo della valvola, la sfera e lo stelo sono tutti realizzati in acciaio inossidabile forgiato di alta qualità (F304, F316), , lavorato mediante forgiatura di precisione per eliminare i difetti di fusione, garantendo elevata robustezza e buona resistenza alla corrosione.

• Design a porta completa: il design a porta completa ottimizza il percorso del flusso del fluido, riduce la perdita di pressione e migliora l'efficienza del controllo del flusso.

• Valvole a sfera che utilizzano un design a sfera montata su perno (fisso) per garantire che la sfera rimanga stabile durante il funzionamento, riducendo l'usura dei componenti di tenuta.

• Connessione a flangia: adotta una connessione a flangia RF (Raised Face) conforme agli standard ASME B16.5, garantendo un'installazione affidabile e salda.

• Prestazioni di tenuta affidabili: la sede della valvola utilizza materiali di tenuta in PTFE, PEEK o metallo per garantire una tenuta senza perdite in condizioni di alta pressione e alta temperatura.

• Design ignifugo: conforme agli standard di sicurezza antincendio API 607, mantenendo le prestazioni di tenuta anche in condizioni estreme come gli incendi per garantire la sicurezza del sistema.

• Design dello stelo antistatico e a prova di esplosione: dotato di dispositivi antistatici e steli a prova di esplosione per migliorare la sicurezza elettrica e la stabilità operativa.

• Molteplici modalità operative: funzionamento manuale opzionale o controllo automatizzato come attuatori pneumatici, elettrici o idraulici per soddisfare i requisiti di diversi scenari applicativi.

• Design a bassa resistenza al flusso: il passaggio regolare del flusso interno riduce la resistenza al flusso, riducendo efficacemente il consumo di energia e migliorando l'efficienza del sistema.

Specifiche tecniche

• Diametro nominale: 2"~36" (da DN50 a DN900)

• Pressione nominale: da 600 libbre a 2500 libbre

• Temperatura di funzionamento: da -29 ℃ a 425 ℃

• Materiale: acciaio forgiato (A105,F304,F316)

• Materiali di tenuta: PTFE, RPTFE, PEEK, guarnizioni metalliche

• Connessione a flangia secondo lo standard ASME B16.5

• Modalità operative: Manuale, Pneumatica, Elettrica, Idraulica (opzionale)

• Standard di progettazione: API 608, ASME B16.34

• Standard di test: API 598

Campi di applicazione

• Petrolio e gas: utilizzato in condotte di trasporto di petrolio/gas ad alta pressione, raffinerie e impianti di lavorazione del gas naturale.

• Industria chimica: adatto alla gestione di mezzi corrosivi come acidi, alcali e soluzioni saline.

• Industria energetica: applicato ai sistemi di raffreddamento dell'acqua e alle condotte del vapore nelle centrali elettriche.

• Trattamento dell'acqua e fornitura idrica municipale: garantisce la sicurezza della qualità dell'acqua e il funzionamento stabile del sistema.

• Ingegneria offshore: funziona in modo eccellente in ambienti con acqua di mare, adatto per sistemi di controllo dei fluidi in piattaforme e navi offshore.

Materiali delle parti principali

Corpo e pezzo finale:

Acciaio al carbonio forgiato ASTM A 105;

Acciaio inossidabile forgiato ASTM A 182 F 304 / F 304L;

Acciaio inossidabile forgiato ASTM A 182 F 316 / F 316L;

Acciaio legato ASTM A 182 F 11 / F 22

Sfera e stelo:

ASTM A 182 F304/F316 (SS 304/SS 316)

ASTM A 182 F304L /  F316L (SS 304L / SS 316L)

Sede della sfera e guarnizione del corpo:

PTFE Vergine / 25% Caricato Vetro - GFT / Caricato Carbonio - CFT

PEEK / Delrin / Grafoil - Anello in grafite

Imballaggio della ghiandola:

PTFE Vergine / 25% Caricato Vetro - GFT / Caricato Carbonio - CFT

Grafoil - Anello in grafite

Prigioniero e dado:

ASTM A193 GR. B7/A 194 GR. 2H

SS 304 / SS 316

Dimensioni principali

Classe 600LB                                                                                                                                                                                                                                                                                                                                     Unità: mm

Classe 900LB                                                                                                                                                                                                                                                                                                                                    Unità: mm
