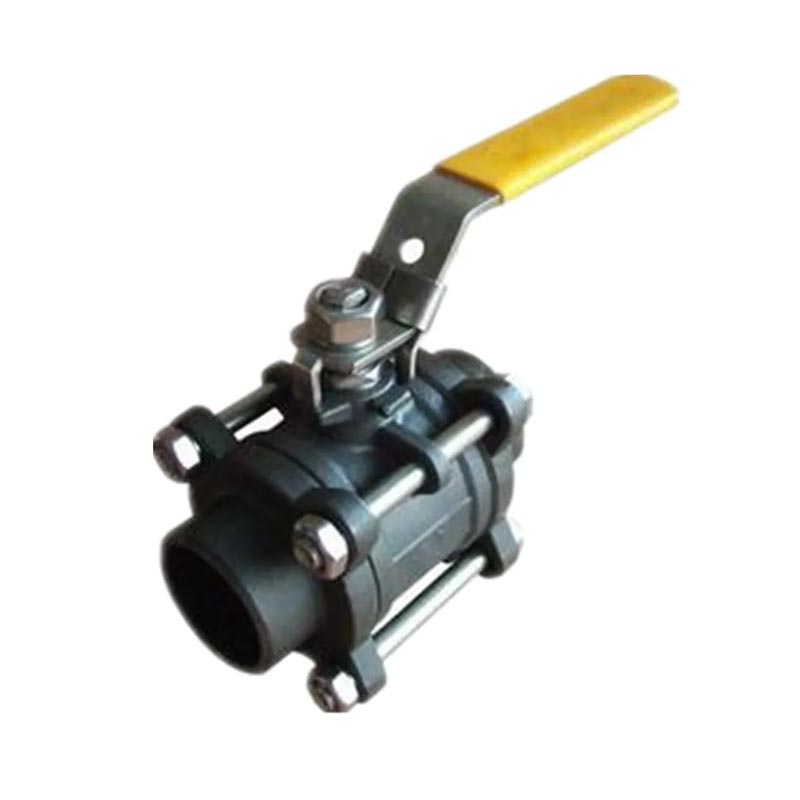

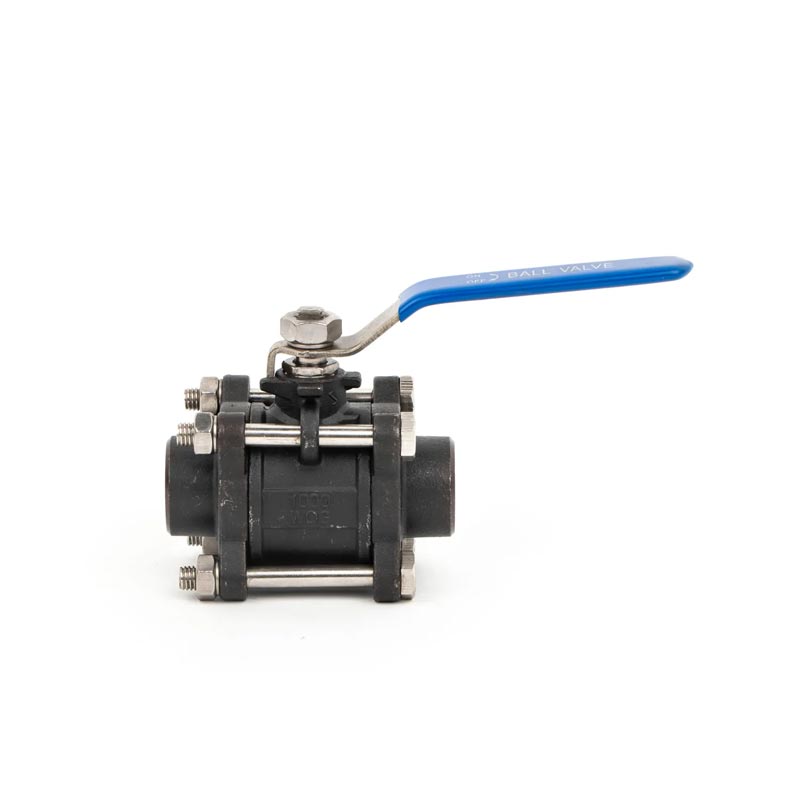

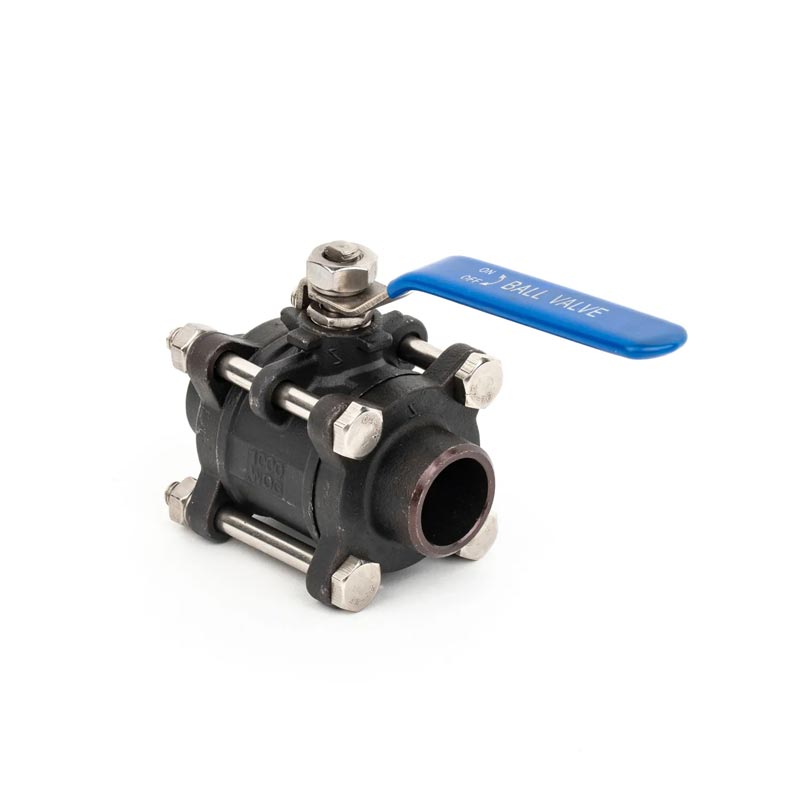

La valvola a sfera per le estremità saldate da 3-PC joepai in acciaio carbone pn64 offre superiori Prestazioni per applicazioni ad alta pressione, fornendo durevoli e affidabili Controllo dei fluidi in settori come petrolio e gas, lavorazione chimica, energia generazione e trattamento delle acque. Con il suo robusto design a 3 pezzi, saldato Fine e costruzione sicura per il fuoco, questa valvola è progettata per soddisfare di più requisiti esigenti. Scegli Joepai per la qualità leader del settore, innovazione e supporto.
Discussione Standard: NPT, BSPT, Din259, Din2999, ISO228 Classe A
Pressione massima: 6,4 MPA
Intervallo di temperatura: -20c ~ 232c
Medium adatto: acqua, olio, aria e alcuni liquidi corrosivi
STEM a prova di esplosione/porta completa
Orpo di casting di investimento
1000psi (PN64) W.O.G
Standard di materiale: S45C/ASTM A216 GR-WCB/Din1.00619
SS316/ASTM A351 GR-CF8M/Din1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Cappuccio | CF8M/CF8/WCB | 8 | Gambo | SS316/SS304SS |
| 2 | Rondella di bullone | SS304/SS/SS316 | 9 | Rondella spinta | Ptfe |
| 3 | Dado esagonale | SS304/SS/SS316 | 10 | IMBALLAGGIO | Ptfe |
| 4 | BULLONE | SS304/SS/SS316 | 11 | GHIANDOLA | SS304/SS |
| 5 | CORPO | CF8M/CF8/WCB | 12 | Rondella primaverile | SS304/SS |
| 6 | POSTO A SEDERE | Ptfe | 14 | Dado dello stelo | SS304/SS |
| 7 | PALLA | SS316/SS304/SS | 15 | Blocca solo ritiro | Ss |
| Dn | G | D | L | W | H1 | H2 | E1 | E2 | Ra | Rb |
| 6 | 1/4 " | 6 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 10 | 3/8 " | 10 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 15 | 1/2 " | 14 | 75 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 20 | 3/4 " | 19 | 80 | 9 | 9 | 45 | R3 | R3 | 18 | 21 |
| 25 | 1 " | 24 | 90 | 11 | 11 | 55 | R3 | R3.5 | 21 | 25 |
| 32 | 11/4 " | 32 | 110 | 11 | 11 | 60 | R3 | R3.5 | 21 | 25 |
| 40 | 11/2 " | 38 | 120 | 14 | 14 | 75 | R3.5 | R4.5 | 25 | 35 |
| 50 | 2 " | 50 | 140 | 14 | 14 | 83 | R3.5 | R4.5 | 25 | 35 |
| 65 | 21/2 " | 65 | 185 | 17 | 17 | 108 | R3.5 | R4.5 | 25 | 35 |
| 80 | 3 " | 80 | 205 | 17 | 17 | 116 | R4.5 | R5.5 | 35 | 51 |
| 100 | 4 " | 98 | 240 | 22 | 22 | 130 | R4.5 | R5.5 | 35 | 51 |
Per comprendere la direzione della conduttura, misurare le ondulazioni del terreno lungo la conduttura e la lunghezza della conduttura, è necessario iniziare dal punto di partenza della conduttura e impostare l'intera pila e pile aggiuntive lungo la linea centrale. Questo lavoro è chiamato misurazione e ambientazione della pila centrale. Il controllo della valvola a sfera per le estremità saldate da 3-PC per carbonio PN64 renderà la pipeline migliore.
Iniziamo dal punto di partenza e impostiamo una pila ogni intero secondo i regolamenti, che si chiama una pila intera. La spaziatura dell'intera pila può essere determinata in base alle ondulazioni e alle proprietà del terreno. Quando il terreno si ondula notevolmente, la spaziatura tra l'intera pila è generalmente 20m e 30 m; Quando il terreno è relativamente piatto, la spaziatura può essere impostata su 50 m, ma la lunghezza non dovrebbe superare i 50 m. Dopo la nostra trasformazione, la valvola a sfera per finiture saldate in acciaio carbone 3-PC PN64 può migliorare la conduttura.
