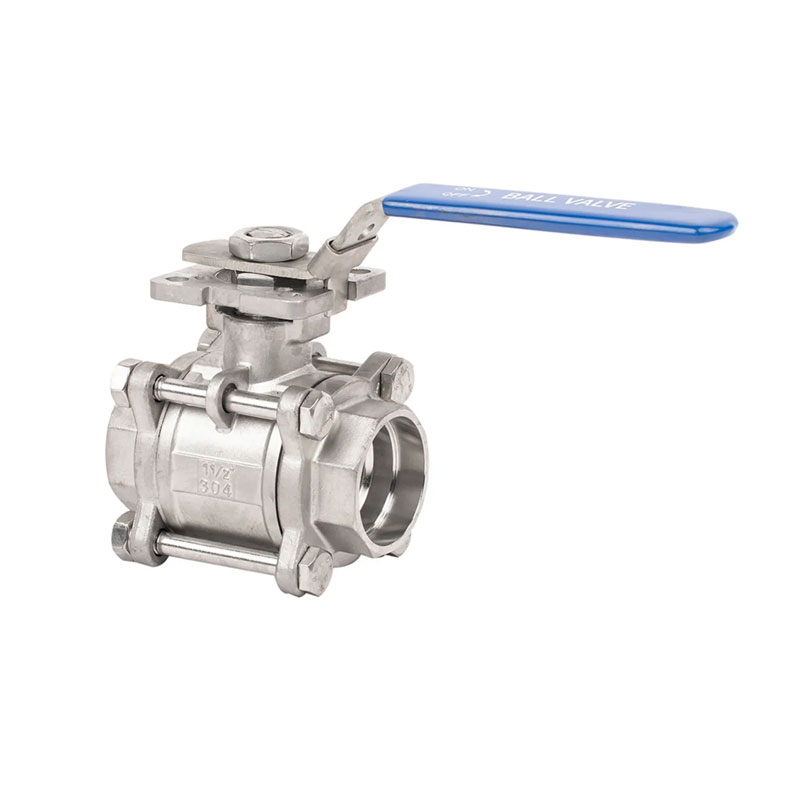

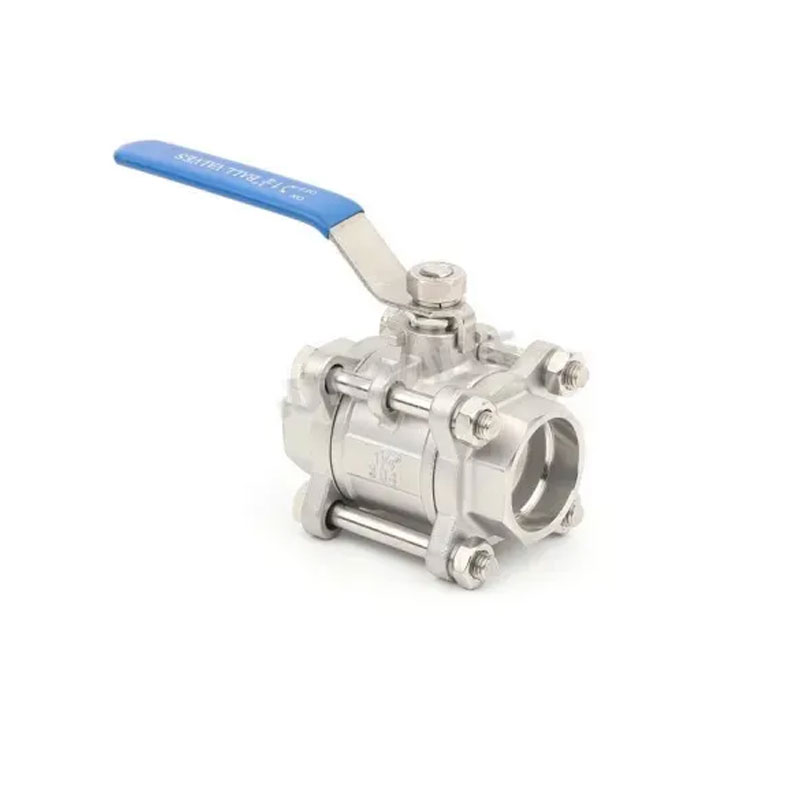

Le valvole a sfera di saldatura a 3 pezzi di joepai realizzate in Cina sono relativamente nuove Tipo di valvola a sfera che presenta alcuni vantaggi unici nella sua struttura, come commutazione senza attrito, usura a bassa tenuta e piccola apertura e chiusura coppia. Ciò può ridurre le specifiche dell'attuatore di accompagnamento. Dotato di un attuatore elettrico a più turni, può raggiungere la regolazione e taglio stretto del mezzo. Ampiamente applicabile alle condizioni di lavoro come petrolio, sostanza chimica, approvvigionamento idrico urbano e drenaggio che richiedono severi tagliare.
Le caratteristiche principali delle valvole a sfera di saldatura a 3 pezzi sono le loro compatte Struttura, facile operazione e manutenzione, adatto al lavoro generale Mezzi come acqua, solventi, acidi e gas naturale, nonché per i media con condizioni di lavoro dure come ossigeno, perossido di idrogeno, metano, ed etilene. Il corpo della valvola di una valvola a sfera può essere integrale o modulare.
| Parametro | Specifiche |
| Tipo di valvola | Valvola a sfera di saldatura da 3 pc. |
| Gamma di dimensioni | 1/4 " - 4" (DN8 - DN100) |
| Connessione finale | Saldatura socket (SW) |
| Valutazione della pressione | 1000 onde / pn63 |

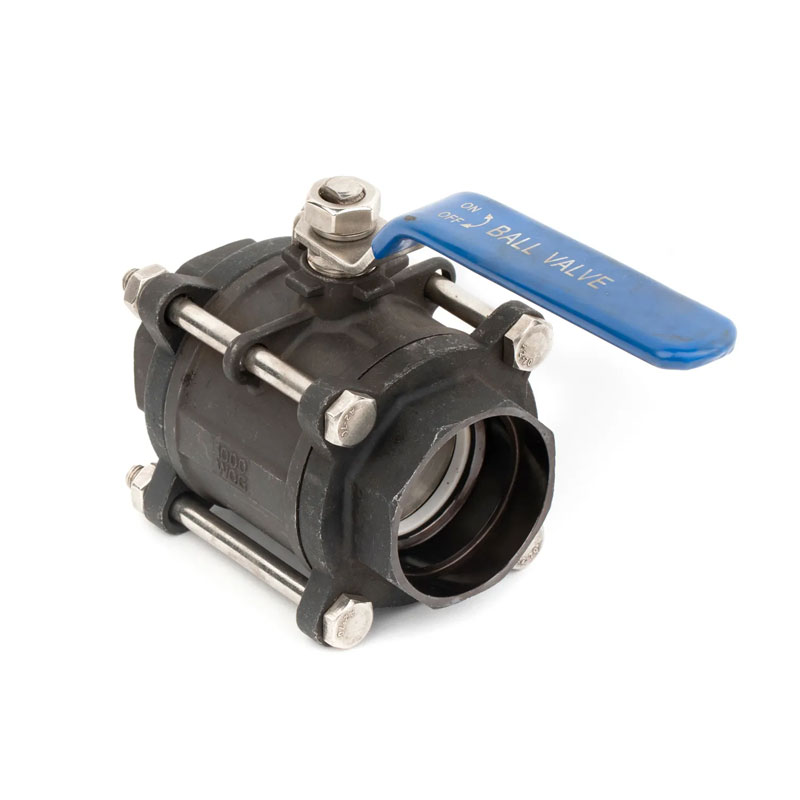

| Materiale del corpo | Acciaio inossidabile CF8 / CF8M / WCB in acciaio al carbonio |
| Materiale del sedile | Ptfe / rptfe / sbirciali |
| Tipo di operazione | Leva manuale / attuatore pneumatico / attuatore elettrico |
| Standard | ASME B16.11, API 598, ISO 5211 (pad di montaggio opzionale) |
| Opzioni | Design del fuoco-sicuro, pad di montaggio ISO 5211, sedili pieni di cavità (opzionale) |
| 1 | Cappuccio | CF8M/CF8/WCB | 9 | Rondella spinta | Ptfe |
| 2 | Rondella di bullone | SS304/SS/SS316 | 10 | IMBALLAGGIO | Ptfe |
| 3 | Dado esagonale | SS304/SS/SS316 | 11 | GHIANDOLA | SS304/SS |
| 4 | BULLONE | SS304/SS/SS316 | 12 | Pocamento di localizzazione | SS304/SS |
| 5 | CORPO | CF8M/CF8/WCB | 13 | MANIGLIA | SS304/SS |
| 6 | POSTO A SEDERE | Ptfe | 14 | Dado dello stelo | SS304/SS |
| 7 | PALLA | SS316/SS304/SS | 15 | Coperchio di plastica | PLASTICA |
| 8 | Gambo | SS316/SS304/SS |
| Dn | G | D | L | W | H |
| 15 | 1/2 " | 15 | 70 | 105 | 54 |
| 20 | 3/4 " | 20 | 84 | 105 | 63 |
| 25 | 1 " | 25 | 94 | 125 | 63 |
| 32 | 11/4 " | 32 | 112.5 | 140 | 84.5 |
| 40 | 11/2 " | 38 | 123 | 162 | 93 |
| 50 | 2 " | 49 | 145 | 162 | 101.5 |
| 65 | 21/2 " | 65 | 181 | 215 | 120 |
| 80 | 3 " | 80 | 186 | 224 | 125 |
| 100 | 4 " | 100 | 220 | 251 | 180 |
