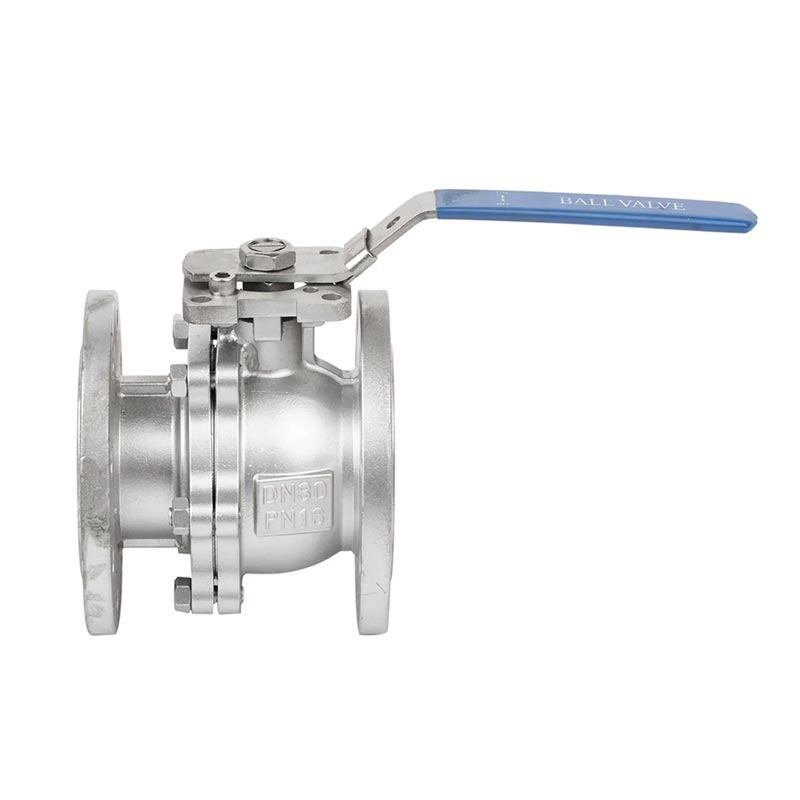

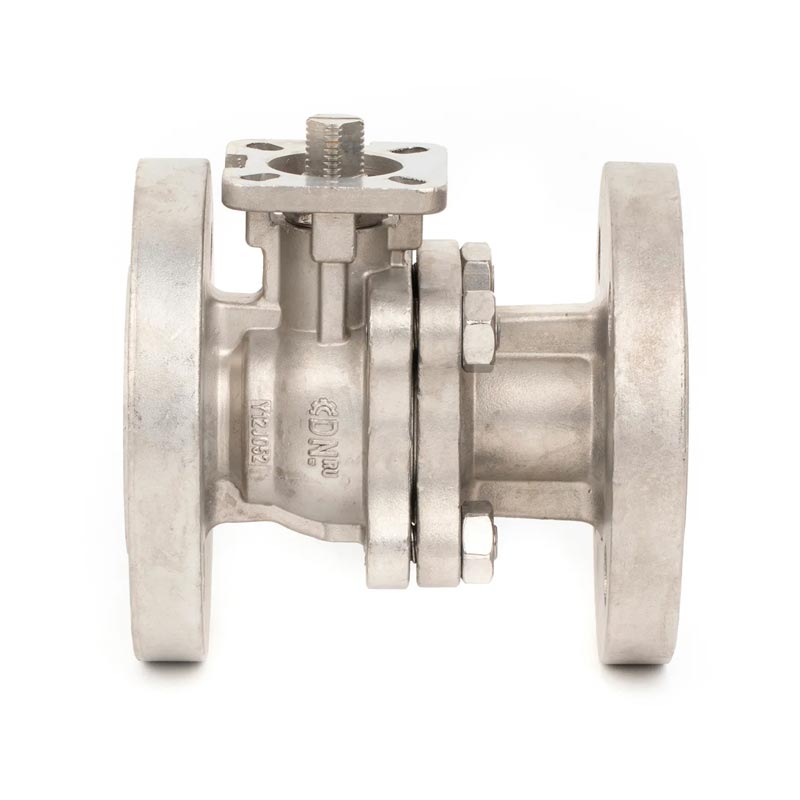

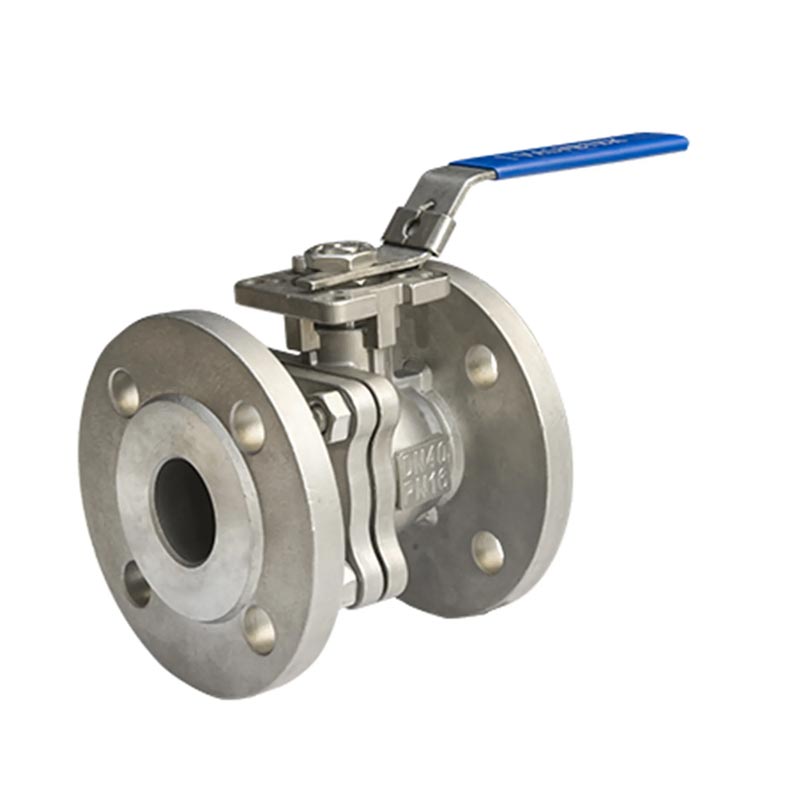

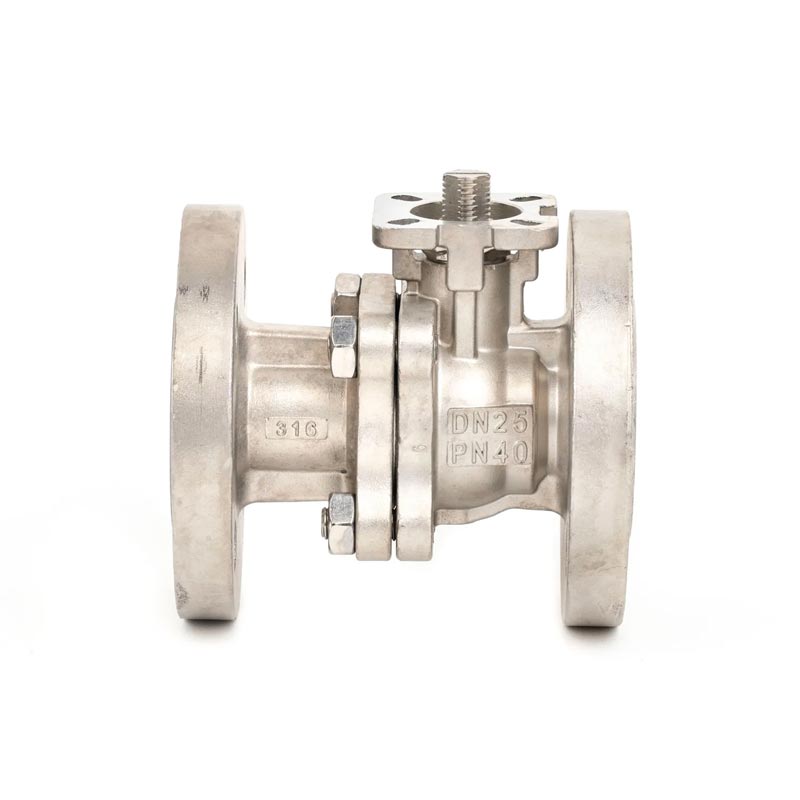

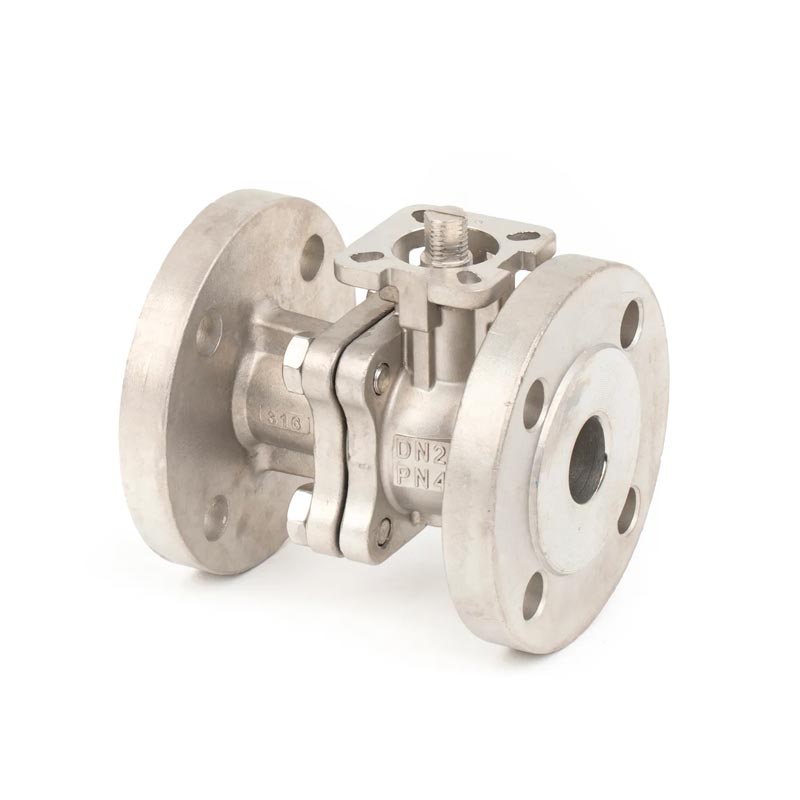

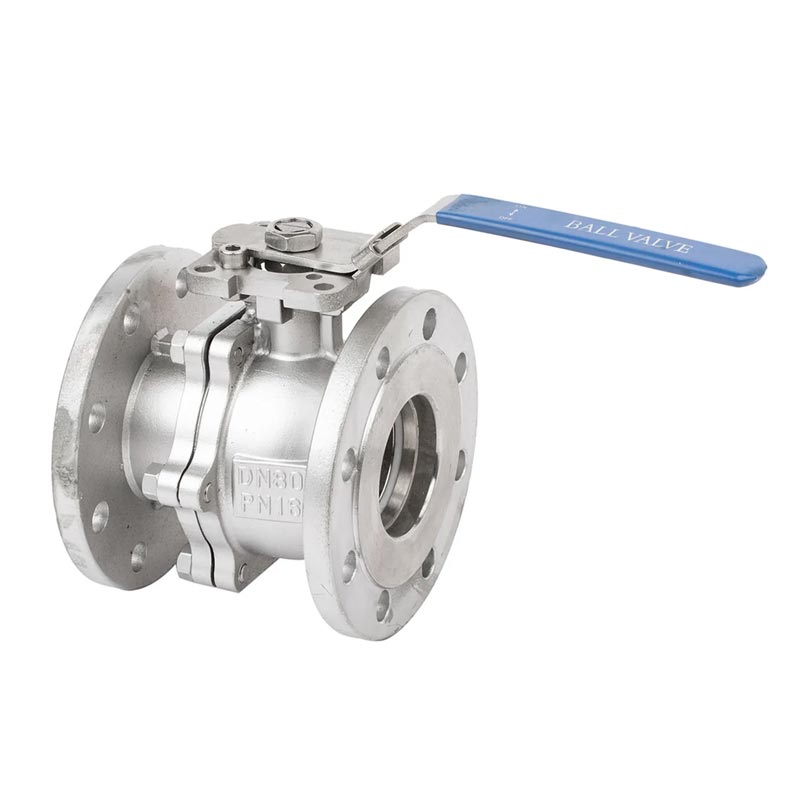

Joepai durevole PN16/40 2pc Valvola a sfera in acciaio inossidabile flangiata con ISO5211 Direct Montaggio è un cuscinetto a due pezzi Valvola a sfera in acciaio inossidabile progettata e prodotta in base agli standard DIN, Adatto a una varietà di scenari di controllo dei fluidi industriali. 2pc DIN La valvola a sfera in acciaio inossidabile flangiata è realizzata in acciaio inossidabile di alta qualità e ha la migliore resistenza alla corrosione e resistenza ad alta pressione sul mercato. È ampiamente usato in petrolio, chimica, gas naturale, cibo, farmaceutico, trattamento delle acque e altri settori, particolarmente adatti Per ambienti di lavoro che richiedono frequenti apertura e chiusura e alti Requisiti di perdita zero.
Standard di progettazione: ASME B16.34
FLING END: DIN2633 PN16
Faccia a faccia: BS EN558-1 Din3202 F4/F5
Ispezione e test: API598/EN 12266
Materiale: WCB in acciaio al carbonio/Din1.0619
Acciaio inossidabile 304/1.4308
Acciaio inossidabile 316/1.4408
Pressione di lavoro: DN15 ~ DN50 PN40; DN65 ~ DN100 PN16
Porta completa
Pad di montaggio diretto ISO5211
Design dello stelo a prova di scoppio
Dispositivo antistatico
Dispositivo di bloccaggio
Operazione: manuale o attuatore
Casting per investimenti
Temperatura di lavoro: -20 ℃ ~ 150 ℃
Medium adatto: acqua, petrolio, gas
1. Industria mineraria e siderurgica
2. Industria del carbone e del liquame
3. Industria cartacea
4. Pianta elettrica
5. Industria petrolifera e chimica
6. Fertilizzante e industria farmaceutica
7. Industria delle acque reflue, dei fanghi e dei trattamento delle acque reflue

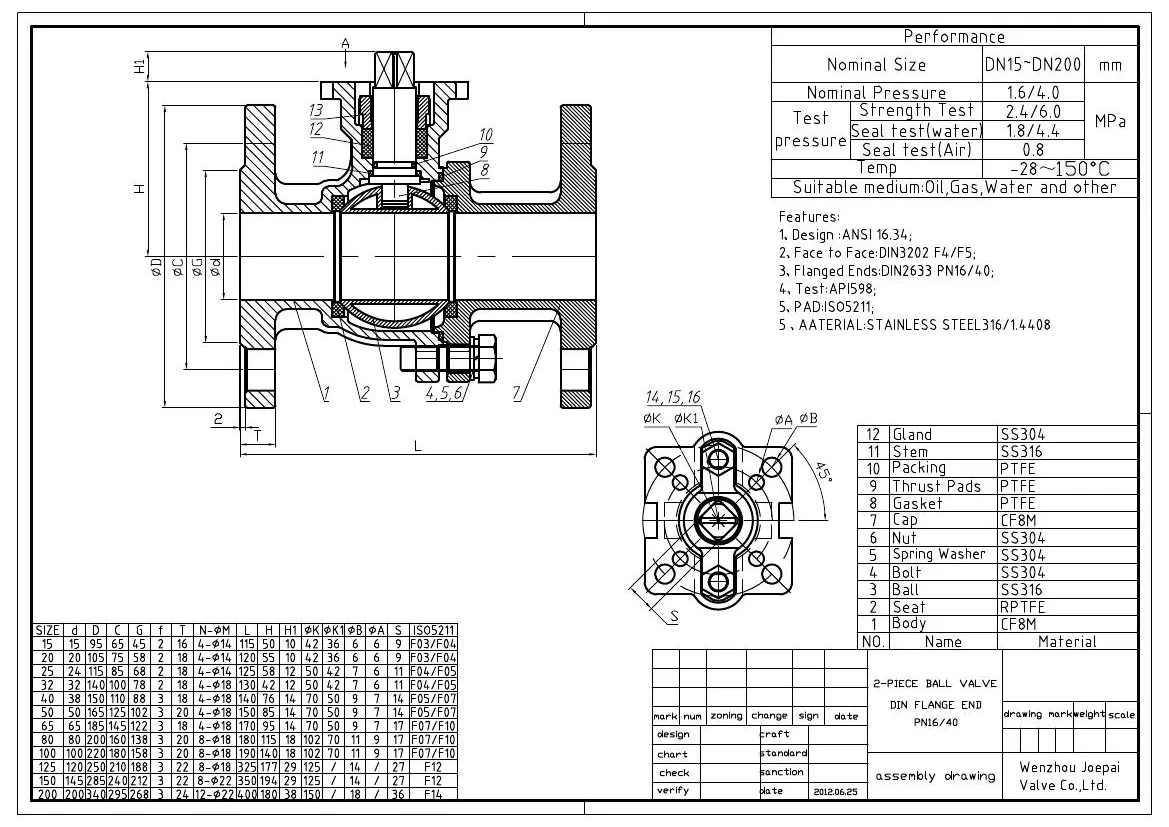

| 1 | Corpo | WCB/CF8/CF8M | 9 | Pad di spinta | WCB/CF8/CF8M |
| 2 | Posto a sedere | Ptfe | 10 | Imballaggio | WCB/CF8/CF8M |
| 3 | Palla | SS304/SS316 | 11 | Gambo | SS304/SS316 |
| 4 | Bullone | SS304/SS316 | 12 | Ghiandola | SS304/SS316 |
| 5 | Rondella primaverile | SS304/SS316 | 13 | Noce | SS304/SS316 |
| 6 | Noce | SS304/SS316 | 14 | Rondella primaverile | SS304/SS316 |
| 7 | Cappuccio | WCB/CF8/CF8M | 15 | Leva | Ss |
| 8 | Guarnizione | WCB/CF8/CF8M |
| Dn | d | D | C | G | f | T | N-m | L | H | W | K | Ma |
| 15 | 15 | 95 | 65 | 45 | 2 | 16 | 4-14 | 115 | 76 | 150 | 42 | M5 |
| 20 | 20 | 105 | 75 | 58 | 2 | 18 | 4-14 | 120 | 78 | 150 | 42 | M5 |
| 25 | 24 | 115 | 85 | 68 | 2 | 18 | 4-14 | 125 | 90 | 180 | 42 | M5 |
| 32 | 32 | 140 | 100 | 78 | 2 | 18 | 4-18 | 130 | 94 | 180 | 50 | M6 |
| 40 | 38 | 150 | 110 | 88 | 3 | 18 | 4-18 | 140 | 124 | 244 | 70 | M8 |
| 50 | 46 | 165 | 125 | 102 | 3 | 20 | 4-18 | 150 | 132 | 244 | 70 | M8 |
| 65 | 62 | 185 | 145 | 122 | 3 | 18 | 4-18 | 170 | 170 | 285 | 70 | M8 |
| 80 | 74 | 200 | 160 | 138 | 3 | 20 | 8-18 | 180 | 180 | 285 | 102 | M10 |
| 100 | 93 | 220 | 180 | 158 | 3 | 20 | 8-18 | 190 | 194 | 285 | 102 | M10 |
| 125 | 120 | 250 | 210 | 188 | 3 | 22 | 8-18 | 325 | 225 | 750 | 125 | M12 |
| 150 | 145 | 285 | 240 | 212 | 3 | 22 | 8-22 | 350 | 275 | 750 | 125 | M12 |
| 200 | 200 | 340 | 295 | 168 | 3 | 24 | 12-22 | 400 | 340 | 1000 | 125 | M12 |
