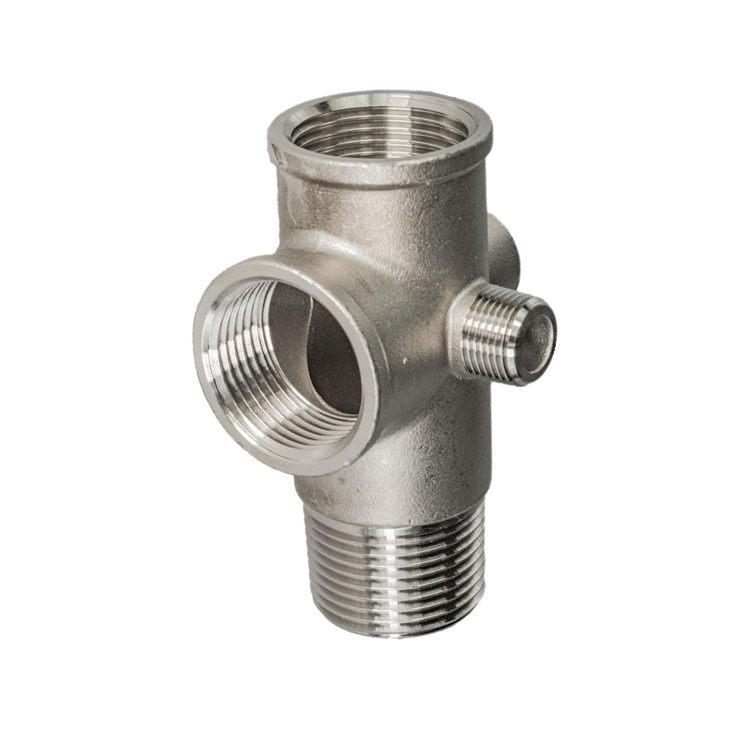

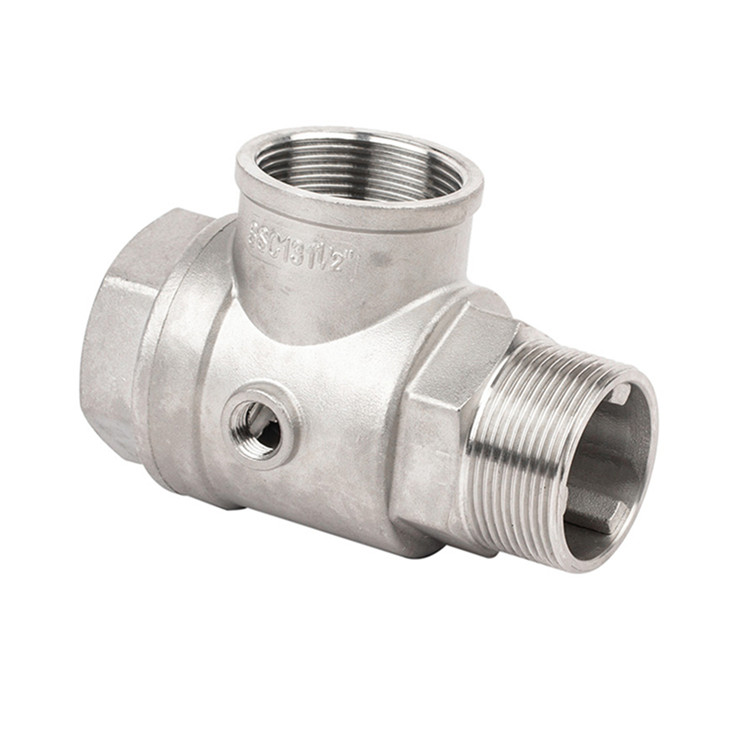

Connettore a cinque vie in acciaio inossidabile senza valvola di ritegno

La caratteristica principale del connettore a cinque vie in acciaio inossidabile senza valvola di ritegno prodotto da Joepai Factory è che il corpo della valvola stesso ha cinque porte: 1" femmina x 1" femmina x 1" maschio x 1/4" femmina x 1/4" maschio. È un componente puramente di collegamento con un canale cavo interno e senza parti mobili e non ha funzioni di controllo come valvola di ritegno o regolazione. Il suo unico scopo è raccogliere o distribuire fluidi. Per un'unità di controllo di un sistema di pompaggio di piccole dimensioni, il connettore a cinque vie funge da integrato compatto piattaforma di montaggio, che riunisce tutti i componenti chiave di monitoraggio e protezione.

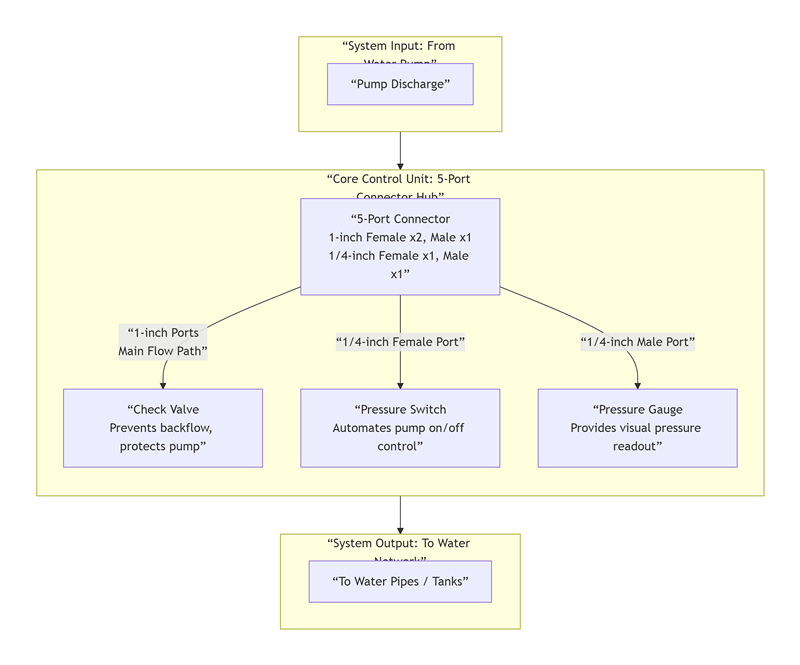

Dettagli sulla composizione del sistema:

Connettore a cinque vie: la struttura centrale del sistema, che collega tutti i componenti in un tutto, riducendo al minimo i giunti dei tubi e riducendo il rischio di perdite.

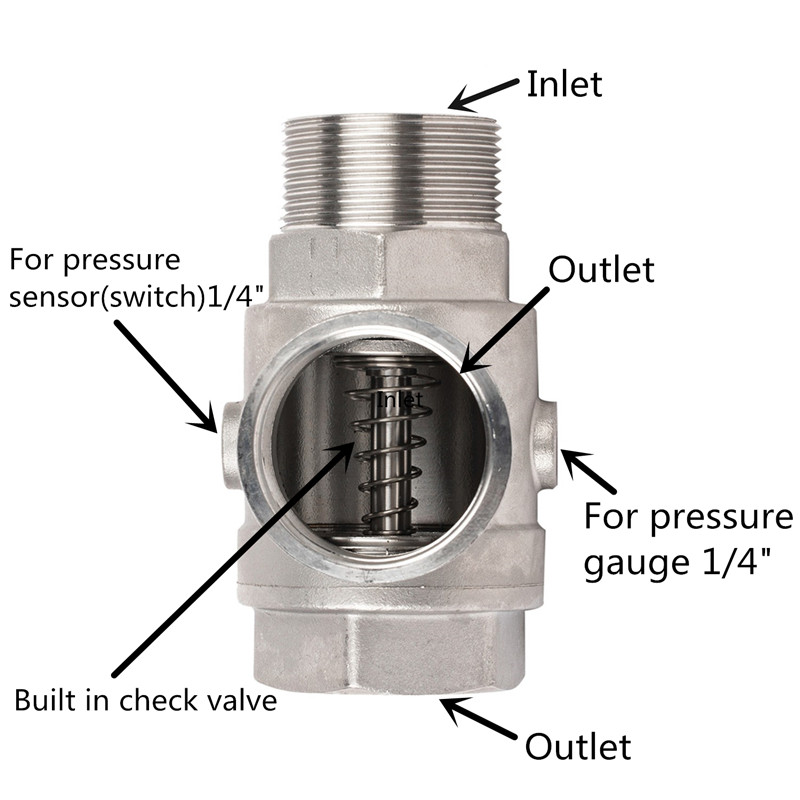

Interfacce: porta femmina da 1 pollice (ingresso acqua), porta maschio da 1 pollice (uscita acqua), un'altra porta femmina da 1 pollice (per il collegamento di una valvola di ritegno), porta femmina da 1/4 di pollice (per il collegamento di un pressostato), porta maschio da 1/4 di pollice (per il collegamento di un manometro).

Passaggio principale (ingresso e uscita): collega l'uscita della pompa al tubo che porta al punto dell'acqua ed è il percorso di flusso principale del mezzo.

Valvola di ritegno da 1 pollice: questa è la "protezione di sicurezza" del sistema. Impedisce il riflusso dell'acqua quando la pompa si ferma, evitando colpi d'ariete e rotazione inversa della girante della pompa, ed è fondamentale per proteggere la pompa.

Pressostato da 1/4 di pollice: questo è il "cervello automatico" del sistema. Monitora la pressione del sistema, avviando la pompa quando la pressione scende al di sotto del limite inferiore impostato e arrestando la pompa quando raggiunge il limite superiore, ottenendo un funzionamento completamente automatico.

Manometro da 1/4 di pollice: questi sono gli "occhi di stato" del sistema. Fornisce una visualizzazione intuitiva della pressione in tempo reale per il debug, l'osservazione e la risoluzione dei problemi.

Caratteristiche del prodotto

Il connettore a 5 vie Joepai, grazie al materiale in acciaio inossidabile, migliora significativamente la resistenza alla corrosione, la resistenza e i livelli di igiene attraverso l'uso dell'acciaio inossidabile, ampliando così la sua gamma di applicazioni. Diventa più durevole e più pulito. I suoi vantaggi principali includono:

Eccellente resistenza alla corrosione: Può resistere alla corrosione causata da vapore, acidi e basi deboli, vari prodotti chimici e ambienti con acqua di mare, offrendo una durata di servizio di gran lunga superiore a quella delle valvole in ottone.

Elevata resistenza e durata: Può sopportare pressioni di sistema più elevate (comunemente PN16/PN25 e fino a PN40 o superiore) e picchi di pressione.

Prestazioni igieniche superiori: La superficie liscia impedisce la crescita batterica ed è facile da pulire e disinfettare. Con la lucidatura a specchio o il trattamento di lucidatura elettrolitica, può soddisfare gli standard sanitari o alimentari.

Ampio intervallo di temperature: Adatto per vapore ad alta temperatura o fluidi a bassa temperatura.

Materiali

Acciaio inossidabile fuso ASTM A 351 CF8 / SS 304; Acciaio inossidabile ASTM A 351 CF8M / SS 316;

Specifiche tecniche

Diametro nominale: 1"~2" (da DN25 a DN50)

Pressione nominale: da PN16 a PN25 (1,6 MPa ~ 2,5 MPa)

Temperatura di funzionamento: da -20 ℃ a 232 ℃

Standard filettato: BSP (G), BSPT (Rc), NPT

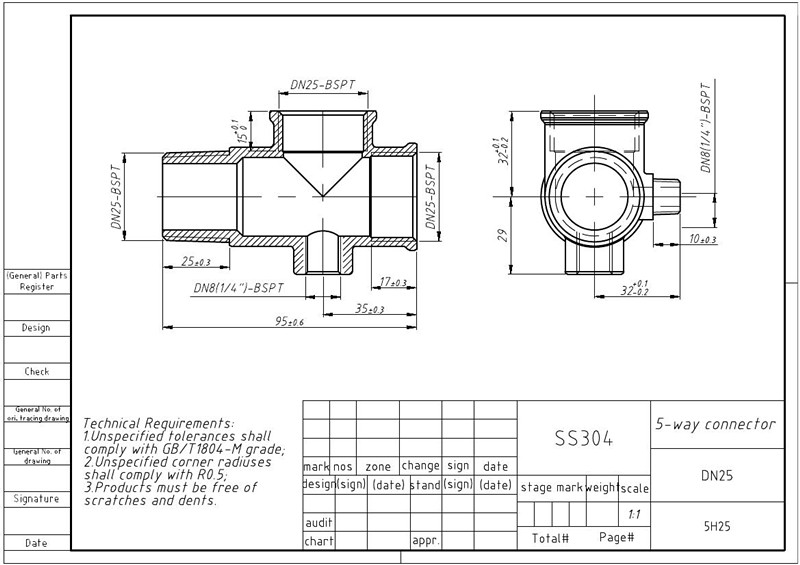

Disegno

È supportata la personalizzazione basata sui progetti forniti.

Applicazioni specifiche del 5-Port Connetttor

Se il tuo sistema dispone già di una valvola di ritegno separata o se non hai affatto bisogno di una funzione di valvola di ritegno e richiedi semplicemente un "collettore" affidabile, il connettore a 5 porte è l'opzione più economica e semplice. Il suo valore risiede nella semplificazione della disposizione delle tubazioni e nella riduzione del numero di raccordi separati. Gli scenari specifici includono:

Monitoraggio e campionamento multipunto

Scenario: è necessario attingere a più diramazioni dalla pipeline principale per installare strumenti di monitoraggio.

Esempio: collegamento simultaneo di un manometro, di un trasmettitore di pressione (sensore) e di una valvola di sicurezza. Il connettore a cinque vie fornisce loro un punto di montaggio centralizzato e stabile.

Distribuzione e raccolta dei fluidi

Scenario:  un singolo flusso di fluido deve essere distribuito uniformemente su più rami paralleli oppure è necessario raccogliere più flussi di fluido in un unico flusso.

Esempio: distribuzione dell'acqua di raffreddamento da un tubo principale dell'acqua di raffreddamento a tre apparecchiature indipendenti che necessitano di raffreddamento; o raccogliendo più linee dell'acqua di ritorno in un unico tubo principale dell'acqua di ritorno.

Test, sfiato o drenaggio del sistema

Scenario: è necessario fornire interfacce ausiliarie temporanee o permanenti per il sistema.

Esempio: interfacce per il lavaggio del sistema, interfacce per valvole di sfiato automatiche o interfacce per valvole di scarico.
