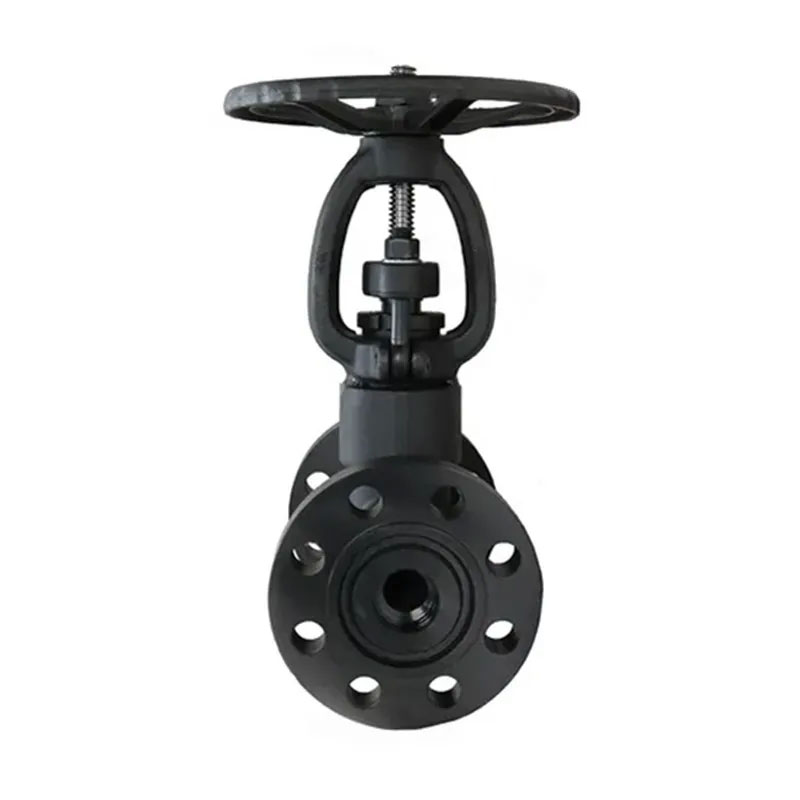

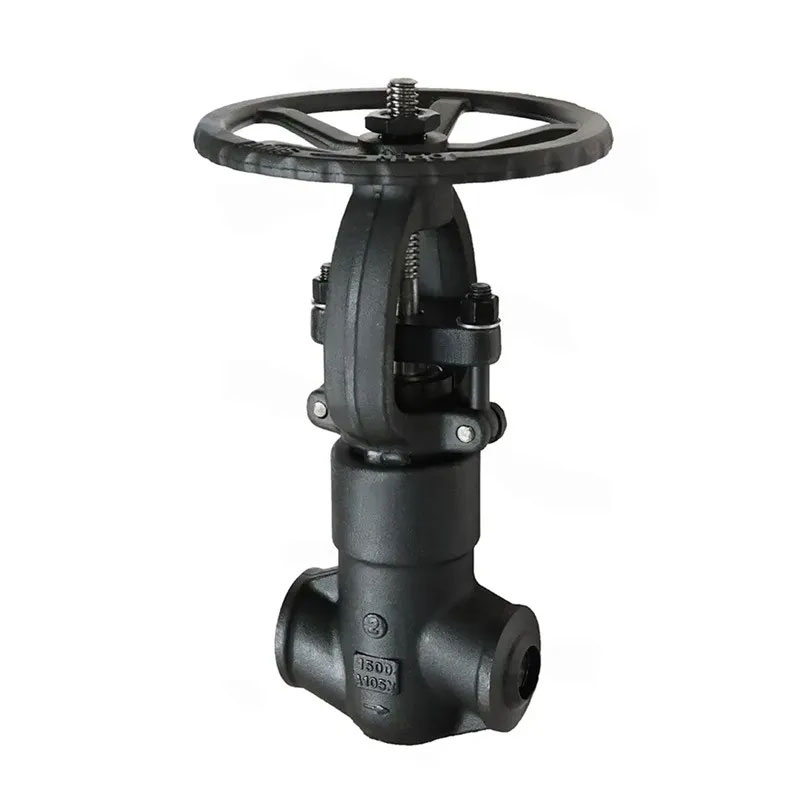

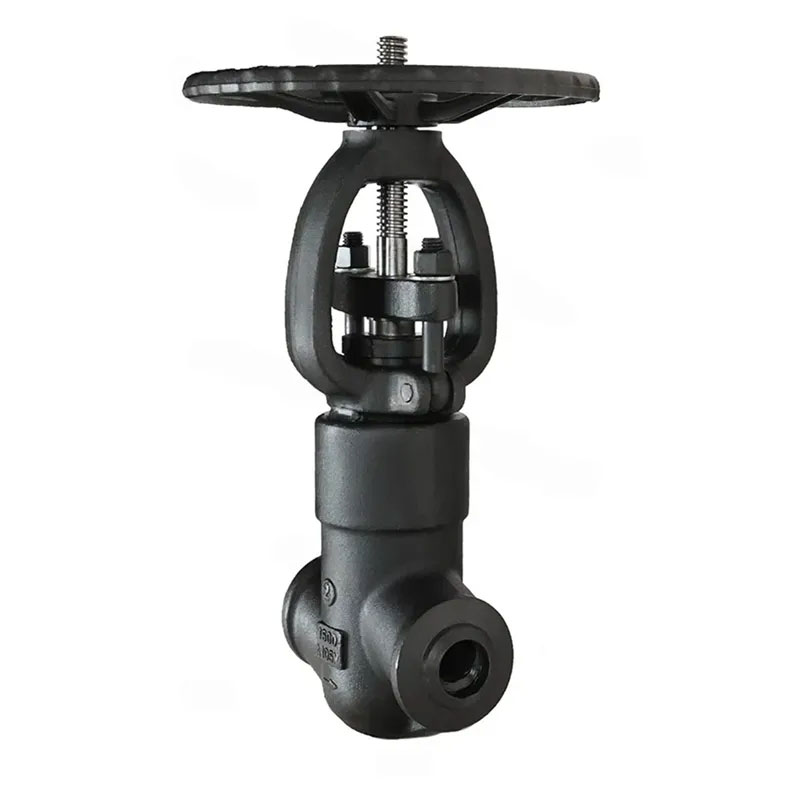

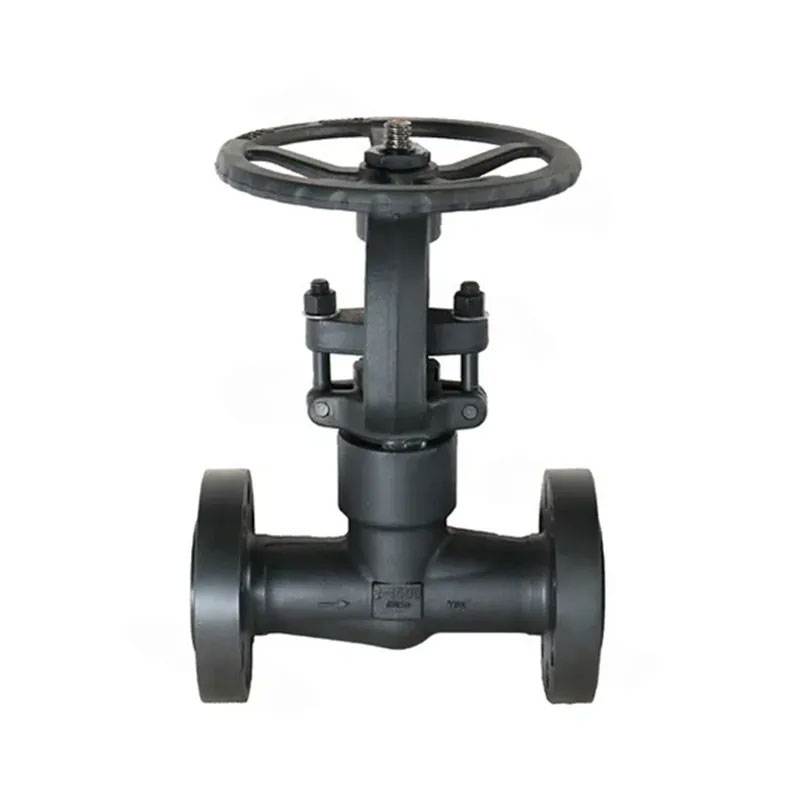

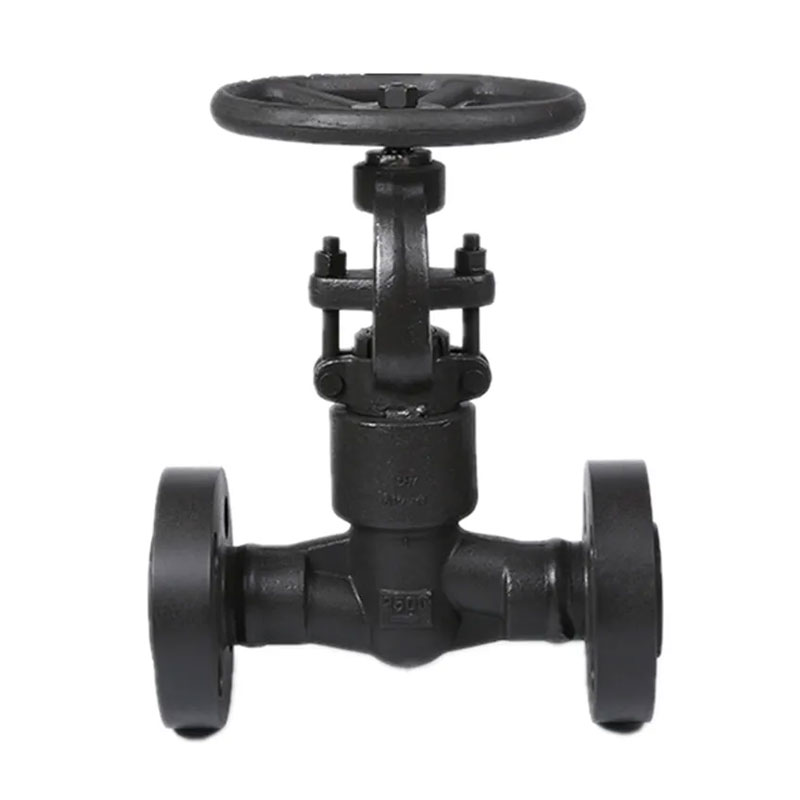

La valvola del globo di guarnizione a pressione flangiata in acciaio forgiato Joepai rendeva più semplice l'installazione. Progettata per gestire le condizioni di pressione elevate, questa valvola è ideale per industrie come petrolio e gas, generazione di energia e petrolchimici. In questi settori, dove il controllo del fluido ad alta pressione è cruciale, la progettazione della tenuta della pressione della valvola garantisce un funzionamento affidabile. Può mantenere una tenuta stretta anche sotto differenziali di pressione estrema, prevenendo perdite e garantire la sicurezza del sistema. Questa valvola globale offre una scelta di acciaio forgiato A105N, F304 o F316 Materiali in acciaio inossidabile. A105N offre un'eccellente resistenza per le applicazioni industriali generali. F304 è adatto per ambienti moderatamente corrosivi, mentre F316 offre una maggiore resistenza alla corrosione in contesti altamente aggressivi come le piante chimiche e le installazioni marine. Questa versatilità lo rende adattabile a una vasta gamma di settori.
1.Design - API 602 / BS 5352 / ASME B16.34
2.End Flange - ASME B16.5
3.BW End - ASME B16.25
4.SW End - ASME B16.11
5. Fine screcate - ASME B1.20.1
6.Test - API598
7.Special-Nace MR-01-75
1. Connet bulbetto, cofano saldato o cofano di tenuta a pressione
2. Disc/disco conico del tipo di plug
3. Porta piena o porta convenzionale
4.A viti e giogo di outside (OS & Y), gambo in aumento
5. Connet esteso per servizi criogenici
6.Material: Body-A105/F11/F22/F304/F316/F316L/F51/F53/F321 ecc.
7.DICS e STEM: A105/F11/F22/F304/F316/F316L/F51/F53/F321/F410/13Cr.ETC
8.OPERAZIONE: ruota della mano
9.offshore /petrolio /gas /chimico /polpa petrolchimica /carta /acqua /acque reflue
/Marino
| Pressione | 150lb | 300 libbre | 600 libbre | 900 libbre | 1500 libbre | 2500 libbre | |
| Test di forza | 3.0 | 7.5 | 15.4 | 23.0 | 37.5 | 63.0 | MPA |
| Test di sigillo | 2.2 | 5.5 | 11.2 | 16.9 | 27.5 | 46.2 | |
| Test d'aria | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| NO | NOME | CS a ASTM | Quanto a ASTM | SS a ASTM | |
| Tipo A105 | Tipo F22 | Tipo F304 (L) | Tipo F316 (L) | ||
| 1 | CORPO | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
| 2 | GUARNIZIONE | SS+grafite ondulato | SS+PTFE | ||
| 3 | BULLONE | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 4 | SPILLO | A276 420 | A276 304 | ||
| 5 | Ghiandola di imballaggio | A276 410 | A182 F304 (L) | A182 F316 (L) | |
| 6 | BULLONE | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | NOCE | A194 2H | A194 4 | A194 8 | A194 8M |
| 8 | NOCE | A276 410 | |||
| 9 | NOCE | A194 2H | A194 4 | A194 8 | A194 8M |
| 10 | Targhetta | Ss | |||
| 11 | Ruota della mano | A197 | |||
| 12 | GHIANDOLA | A216 WCB | A351 CF8 | ||
| 13 | IMBALLAGGIO | Grafite flessibile | Ptfe | ||
| 14 | COFANO | A105 | A276 304 | A182 F304 (L) | A182 F316 (L) |
| 15 | Gambo | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) |
| 16 | DISCO | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) |
| 17 | Medio | Acqua, petrolio, gas | Acqua, petrolio, gas | Acido, acqua, petrolio, gas | |
| 18 | TEMPERATURA | -29ºC ~ 425ºC | -29ºC ~ 550ºC | -29ºC ~ 550ºC | |
| MISURARE | S | L | T | W | H ≈ | Peso (kg) ≈ | ||||||
| POLLICE | Dn | Ansi | Lui è | 800 libbre | 2500 libbre | A n s i | Big, BS | J i s | 800 libbre | 2500 libbre | ||
| NPI | Rc | Pt | ||||||||||
| 1/2 | 15 | 21.8 | 22.2 | 140 | 186 | 1/2 | 125 | 321 | 2.2 | 12.3 | ||
| 3/4 | 20 | 27.1 | 27.7 | 140 | 186 | 3/4 | 125 | 321 | 2.4 | 11.6 | ||
| 1 | 25 | 33.8 | 34.5 | 140 | 186 | 1 | 160 | 321 | 4.1 | 10.8 | ||
| 11/4 | 32 | 42.6 | 43.2 | 178 | 232 | 1 1/4 | 160 | 380 | 6 | 26.0 | ||
| 11/2 | 40 | 48.7 | 49.1 | 178 | 232 | 1 1/2 | 180 | 414 | 7 | 26.4 | ||
| 2 | 50 | 61.1 | 61.1 | 216 | 279 | 2 | 200 | 502 | 10.5 | 43.8 | ||
