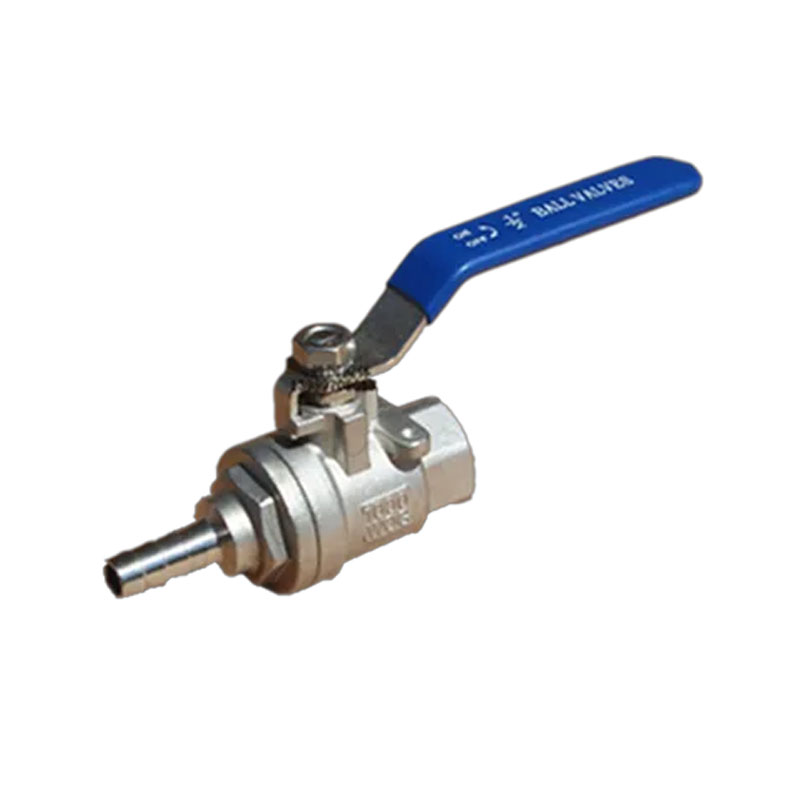

Valvola a sfera da 2 pc in acciaio inossidabile di alta qualità joepai e testa saldata La valvola a sfera di collegamento è adatta per varie condutture con PN 1.0 ~ 4.0MPA, Temperatura di lavoro -29 ~ 180 ℃ (l'anello di tenuta è rinforzato politetrafluoroetilene) o -29 ~ 300 ℃ (l'anello di tenuta è para -polistirene), Utilizzato per tagliare o collegare i supporti in condutture. Selezionando diversi Materiali, può essere applicato a vari media come acqua, vapore, olio, acido nitrico, acido acetico, ecc.
Discussione Standard: NPT, BSPT, Din259, Din2999, ISO228 Classe A
Pressione massima: 6,4 MPA
Intervallo di temperatura: -20c ~ 232c
Medium adatto: acqua, olio, aria e alcuni liquidi corrosivi
Porta ridotta
Orpo di casting di investimento
1000psi (PN64) W.O.G
Standard di materiale: S45C/ASTM A216 GR-WCB/Din1.00619
SS316/ASTM A351 GR-CF8M/Din1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
Valvola a sfera da 2 pc filettate in acciaio inossidabile e valvole a sfera saldata Diviso in tipi integrale (monopezzo), a due stadi e in tre stadi. IL Valve Body Casting adotta la tecnologia avanzata introdotta da Taiwan, con a struttura ragionevole e bell'aspetto. Il sedile della valvola adotta un Struttura di tenuta elastica, affidabile nella tenuta e facile da aprire e vicino. Lo stelo della valvola adotta una struttura montata sul fondo con inverso sigillatura e lo stelo della valvola non verrà scaricato quando la camera della valvola è anormalmente pressurizzato. Possono anche essere valvole a sfera da due pezzi e tre pezzi collegato dalla saldatura di testa (BW) e saldatura a presa (SW) ed entrambi possono essere dotato di piattaforme di staffa ISO standard internazionali e bloccaggio dispositivi. È possibile impostare un meccanismo di posizionamento dell'interruttore a 90 ° e i blocchi possono essere Aggiunto se necessario per prevenire il misto -operazione. Le modalità di guida sono manuali, elettrico e pneumatico.
| 1 | Corpo | WCB/CF8M/CF8 | 7 | Imballaggio | Ptfe |
| 2 | Palla | SS316/SS304/SS | 8 | Ghiandola | SS304/SS |
| 3 | Posto a sedere | Ptfe | 9 | Maniglia | SS304/SS |
| 4 | Cappuccio | WCB/CF8M/CF8 | 10 | Rondella primaverile | SS304/SS |
| 5 | Gambo | SS316/SS304/SS | 11 | Dado dello stelo | SS304/SS |
| 6 | Rondella spinta | Ptfe |
| NPS | D | L | H | W |
| 1/4 " | 5 | 40 | 74 | 30 |
| 3/8 " | 7 | 45 | 74 | 30 |
| 1/2 " | 10 | 60 | 95 | 40 |
| 3/4 " | 10 | 60 | 95 | 40 |
| 1 " | 14 | 70 | 102 | 50 |
| 11/4 " | 20 | 80 | 124 | 60 |
| 11/2 " | 24 | 85 | 144 | 60 |
| 2 " | 32 | 100 | 144 | 70 |
| 21/2 " | 38 | 125 | 168 | 90 |
| 3 " | 50 | 150 | 192 | 90 |
| 4 " | 65 | 195 | 220 | 130 |
