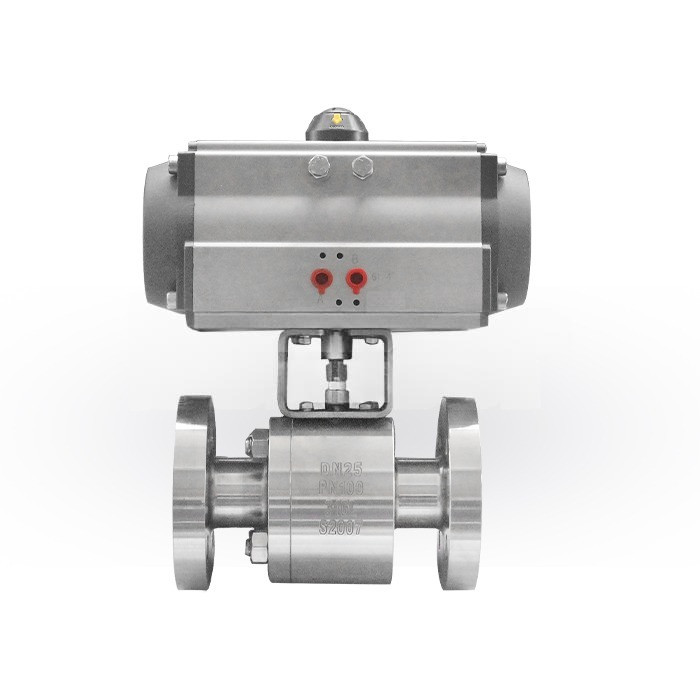

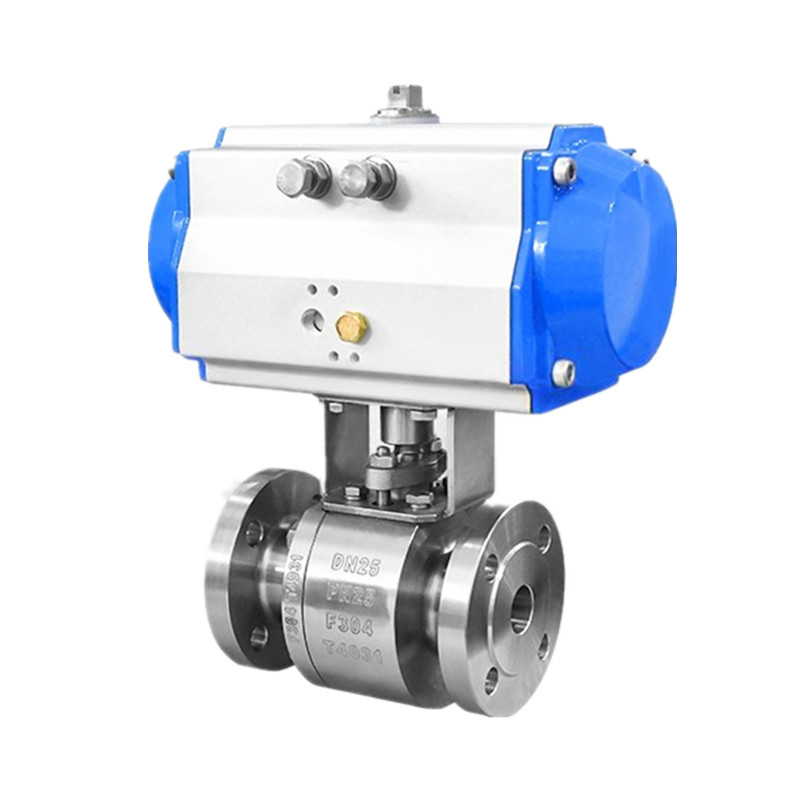

Valvole a sfera ad alta pressione ad azionamento pneumatico

Le valvole a sfera ad alta pressione azionate pneumaticamente fornite JOEPAI presentano una struttura a sfera flottante senza albero bloccata da doppie sedi della valvola. Adottando la modalità di guida pneumatica, realizza una commutazione automatica remota, una distribuzione del flusso e una regolazione della direzione del flusso medio veloci, stabili e con risparmio di manodopera su tubazioni industriali. Questa valvola è dotata di tenuta affidabile dello stelo, sicurezza antincendio, prestazioni antistatiche, scarico automatico della pressione e meccanismo di bloccaggio. Vanta struttura compatta, resistenza all'alta pressione ed eccellente resistenza alla corrosione, ampiamente applicabile a prodotti chimici, petrolio, gas naturale, metallurgia e altri campi, particolarmente adatto per condizioni di lavoro difficili con idrogeno solforato, impurità e gasdotti fortemente corrosivi.

Vantaggi del design

Le valvole a sfera ad alta pressione con azionamento pneumatico sono progettate per regolare fluidi e gas sopportando ambienti di lavoro ad alta pressione estrema, in grado di sostenere pressioni di esercizio fino a migliaia di PSI. Realizzati in acciaio inossidabile, acciaio al carbonio e altri materiali legati ad alta resistenza, presentano prestazioni di tenuta superiori e durata eccezionale, garantendo un funzionamento stabile e a prova di perdite in servizio ad alta pressione.

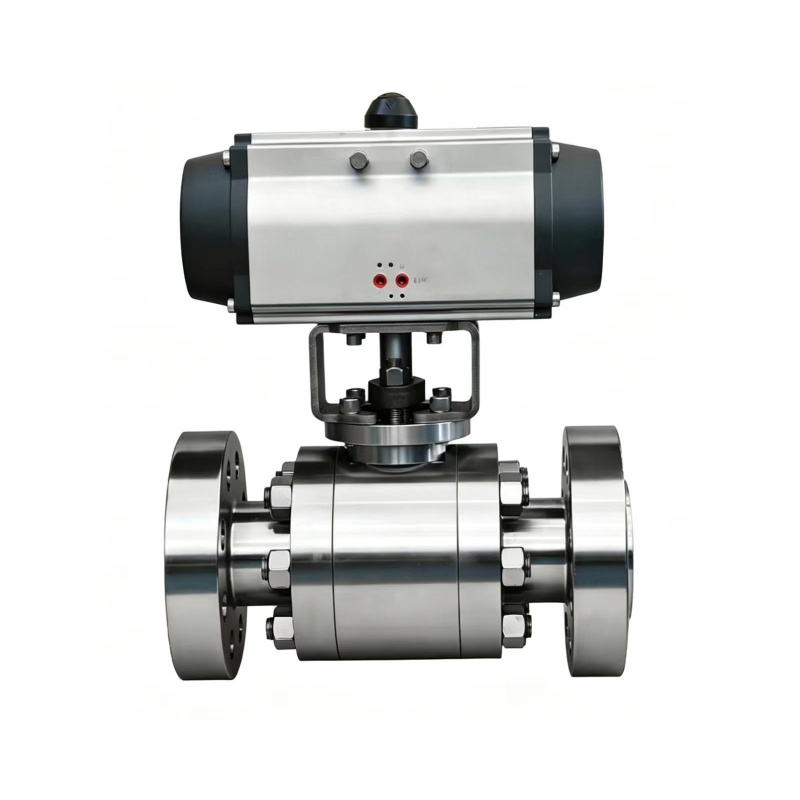

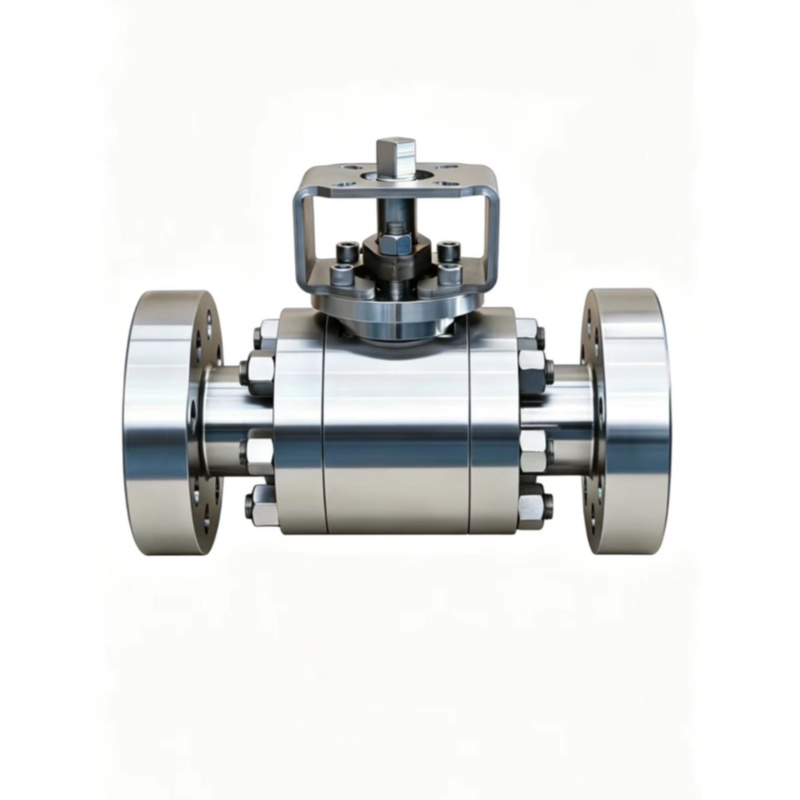

Nella scelta della valvola, è essenziale distinguere le differenze di processo tra valvole a sfera forgiate e fuse. Entrambi i tipi iniziano con una progettazione personalizzata professionale per soddisfare le diverse esigenze operative in loco e sono disponibili in numerose specifiche per una selezione flessibile. Le nostre valvole a sfera forgiate coprono dimensioni complete, classi di pressione e combinazioni di trim interni; tra questi, le valvole a sfera forgiate per carichi pesanti vanno da ½ pollice a 20 pollici di calibro, con gradi di pressione che vanno da ANSI 150# a 1500#.

Dopo la conferma del progetto, i tecnici professionisti eseguono la lavorazione di forgiatura di precisione. Attraverso la forgiatura a caldo e la formatura meccanica, i materiali metallici vengono modellati in componenti della valvola densi e ad alta rigidità. La forgiatura integrale dei corpi valvola e delle parti centrali interne migliora notevolmente la resistenza strutturale complessiva, consentendo alle valvole di mantenere prestazioni di servizio costanti e affidabili in condizioni di lavoro difficili e severe.

Caratteristica

Tipo a sfera galleggiante

Corpo diviso, corpo in 2 o 3 pezzi

Dispositivo antistatico;

Ignifugo secondo API607

Dispositivo di bloccaggio;

Stelo anti-scoppio

Tipo di tenuta bidirezionale

Funzionamento: leva, ingranaggio, attuatore pneumatico, idraulico ed elettrico.

Standard di progettazione

Specifica delle prestazioni

Queste valvole a sfera ad alta pressione con azionamento pneumatico sono progettate per un'ampia gamma di applicazioni industriali e offrono valori di pressione flessibili, molteplici opzioni di materiali del corpo e un'ampia adattabilità alla temperatura. La valvola fornisce una tenuta bidirezionale affidabile ed è disponibile con vari metodi di attuazione per adattarsi sia ai sistemi di controllo manuali che automatizzati.

Domande frequenti

1. Che cos'è una valvola a sfera ad alta pressione ad azionamento pneumatico?

È una valvola industriale che utilizza aria compressa per azionare l'attuatore, ruotando la sfera per aprire, chiudere o regolare il flusso. Le valvole JOEPAI sono caratterizzate da una struttura a sfera flottante senza albero con doppia sede, che consente una commutazione automatica rapida, stabile e remota per applicazioni chimiche, petrolifere, gas naturale e metallurgiche.

2. A quali standard di progettazione sono conformi le valvole a sfera JOEPAI?

Le nostre valvole sono progettate e prodotte secondo API 6D, API 608, BS 5351, DIN 3357 e JIS B2071, con dimensioni faccia a faccia secondo ASME B16.10/DIN 3202/JIS B2002, estremità flangiate secondo ASME B16.5/B16.47/DIN 2543‑2501/JIS B2220 e test secondo API 598/API 6D/DIN 2401/JIS B2003.

3. Quali intervalli di pressione, temperatura e dimensioni sono disponibili?

Pressione: 150LB – 600LB / PN16 – PN100 / 10K – 60KTemperatura: –29℃ ~ 180℃ (standard), –29℃ ~ 425℃ (alta temperatura), –40℃ ~ 540℃ (estremo)Dimensioni: 1/2" – 2" (DN15 – DN50) norma; disponibili valvole forgiate fino a 20" con ANSI 150# – 1500#.

4. Quali materiali sono offerti per i corpi valvola?

Forniamo acciai al carbonio (A105, LF2), acciai inossidabili (F304/F316/L) e leghe ad alte prestazioni tra cui Hastelloy, Super Duplex, Inconel, C95500 (bronzo di alluminio) e Alloy 20, garantendo un'eccellente resistenza alla corrosione per mezzi aggressivi come H₂S, fanghi e flussi chimici.

5. Le valvole JOEPAI sono ignifughe e antistatiche?

SÌ. Tutte le valvole presentano un design ignifugo certificato API 607 ​​e un dispositivo antistatico che garantisce la continuità elettrica tra sfera, stelo e corpo, prevenendo rischi di scintille statiche in ambienti infiammabili.6. Quali opzioni di attuazione sono disponibili?

Offriamo leva (manuale), operatore a ingranaggi, attuatore pneumatico, attuatore idraulico e attuatore elettrico, tutti personalizzabili con accessori quali elettrovalvole, posizionatori, finecorsa e unità di ritorno a molla di sicurezza.
