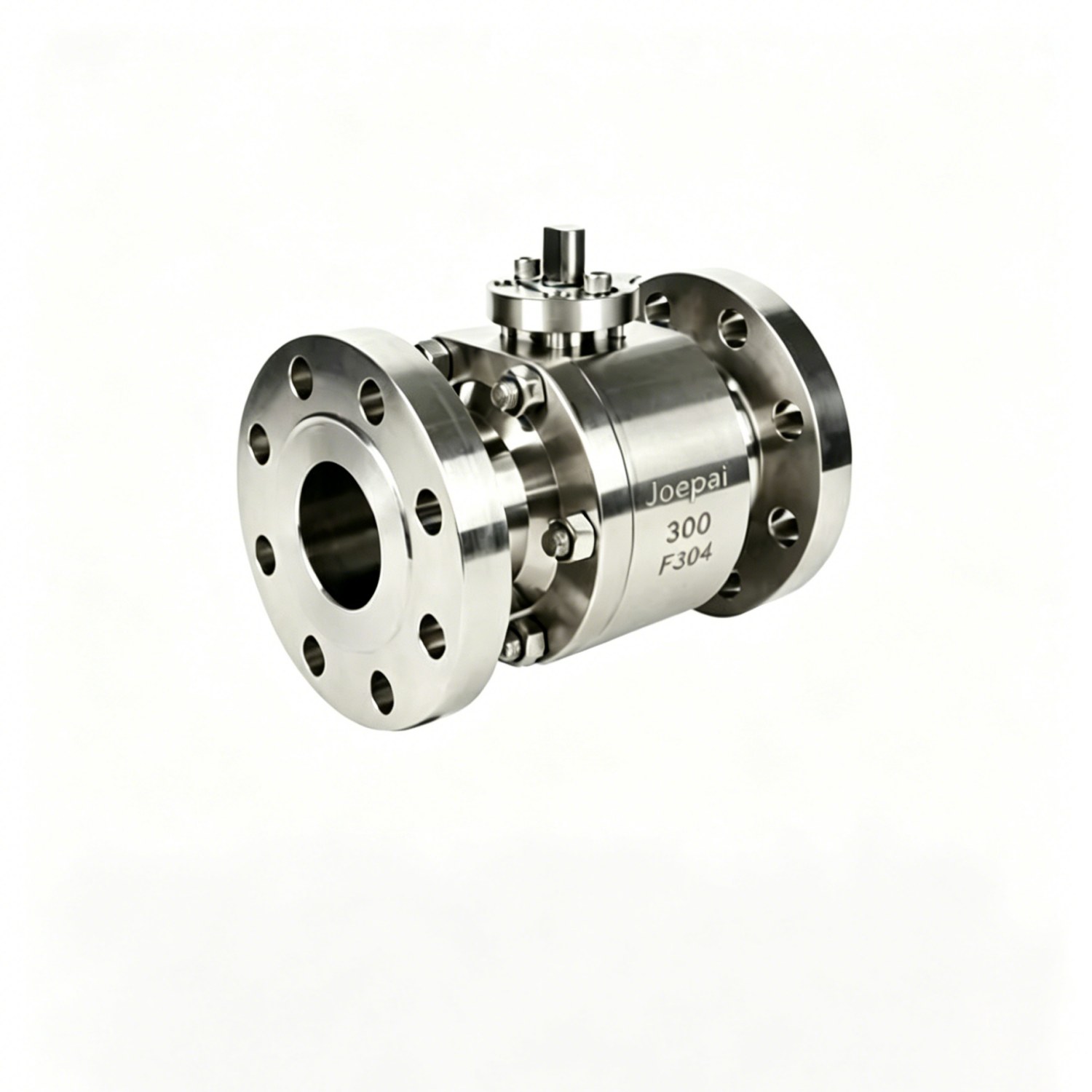

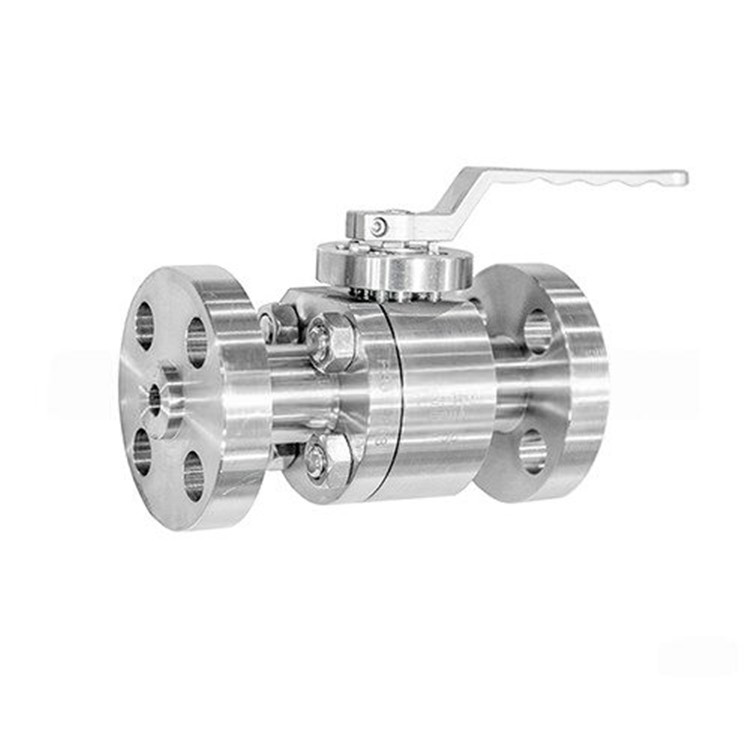

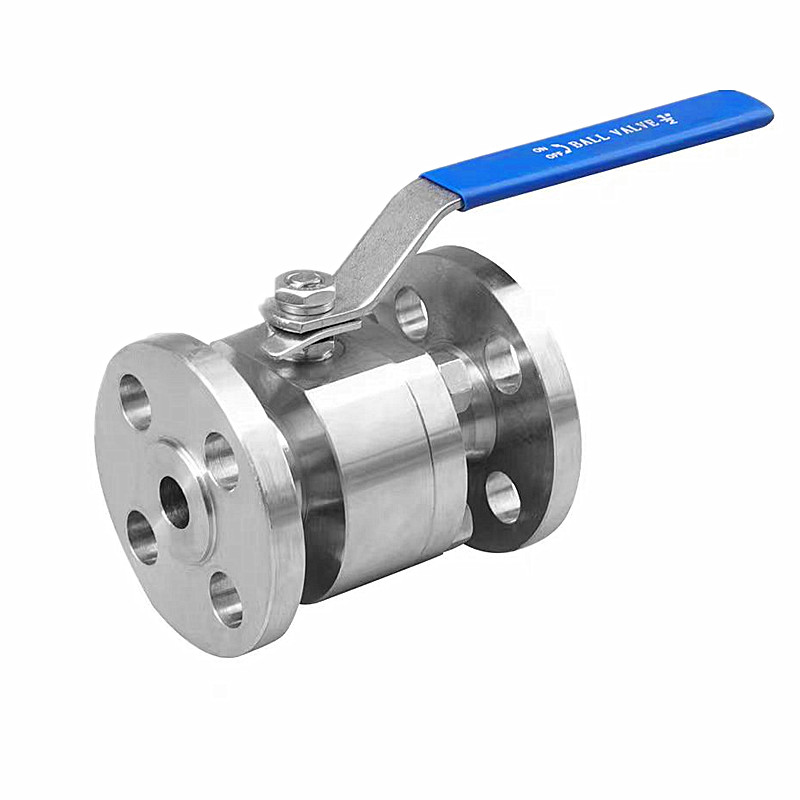

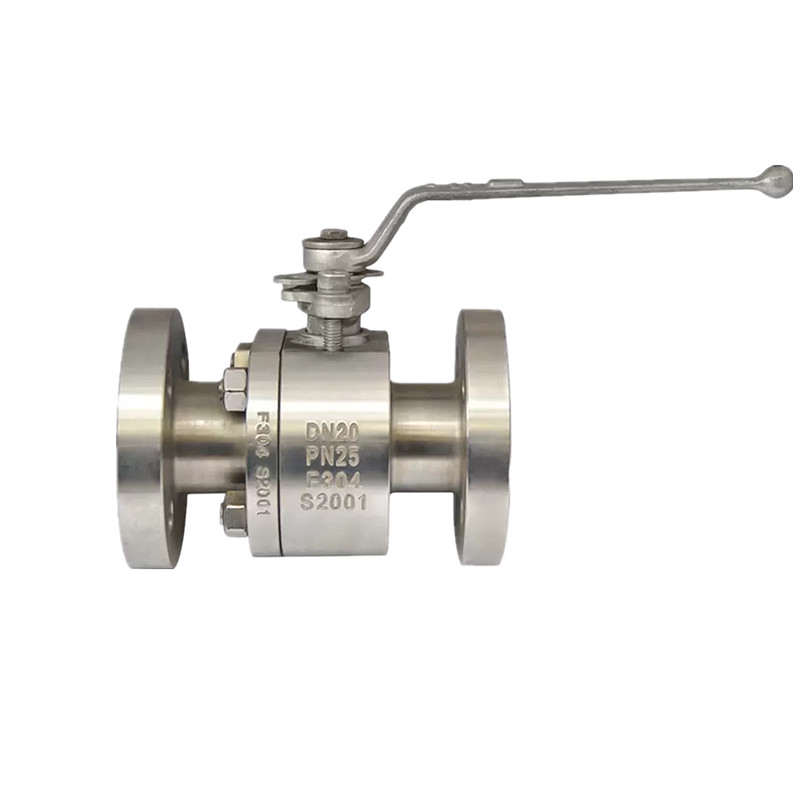

Valvola a sfera flangiata ANSI ad alta pressione in acciaio forgiato

JOEPAI concentrandosi sulla personalizzazione Valvola a sfera flangiata ANSI ad alta pressione in acciaio forgiato, con una ricca esperienza OEM e internazionale record di corrispondenza del progetto. Nelle applicazioni industriali che comportano condizioni difficili come alta pressione, alta temperatura o fluidi corrosivi, le valvole a sfera forgiate sono spesso una scelta più affidabile rispetto alle valvole pressofuse. A differenza della maggior parte delle valvole a sfera che utilizzano processi di fusione, le valvole forgiate migliorano significativamente la loro robustezza strutturale e resistenza alla pressione attraverso un metodo di produzione unico. Scegli una valvola a sfera forgiata per condizioni severe in cui sicurezza, affidabilità e massima resistenza non sono negoziabili.

Vantaggi del design

Le valvole a sfera ad alta pressione sono progettate per controllare e resistere a fluidi o gas ad alte pressioni, in genere gestendo pressioni di esercizio che vanno da centinaia a migliaia di libbre per pollice quadrato (psi). Queste valvole sono realizzate in acciaio inossidabile, acciaio al carbonio e altre leghe ad alta resistenza per garantire un funzionamento senza perdite e senza problemi in condizioni di alta pressione, con eccellenti prestazioni di tenuta e durata.

Quando si seleziona una valvola a sfera forgiata, è importante capire in che modo il suo processo di produzione differisce da quello delle valvole fuse. Analogamente alle valvole fuse, la produzione di una valvola a sfera forgiata inizia con una progettazione dettagliata e un'ingegneria su misura per i requisiti operativi specifici. I clienti hanno la flessibilità di scegliere tra vari parametri di progettazione per soddisfare le loro esigenze applicative. Offriamo valvole a sfera forgiate in diverse dimensioni, valori di pressione, qualità di materiali e configurazioni di trim. Ad esempio, le nostre valvole a sfera forgiate per servizi gravosi sono disponibili nelle dimensioni da ½" a 20", con classi di pressione che vanno da ANSI 150# a 4500#.

Una volta finalizzato il progetto della valvola, i nostri tecnici qualificati procedono con il processo di forgiatura. La forgiatura prevede l’applicazione di forza meccanica, spesso combinata con il calore, per modellare il metallo in componenti densi e ad alta resistenza. Sia il corpo della valvola che le parti interne sono forgiate, il che si traduce in valvole eccezionalmente robuste e resistenti che offrono prestazioni affidabili anche nelle condizioni più impegnative.

Caratteristica

Sfera solida flottante, passaggio totale o passaggio ridotto.

Base di montaggio ISO5211 per opzione attuatoreOpzione dispositivo di blocco.

Design dello stelo a prova di esplosione.

Disponibili design antistatico e design antincendio API 607

Tipo di tenuta bidirezionale

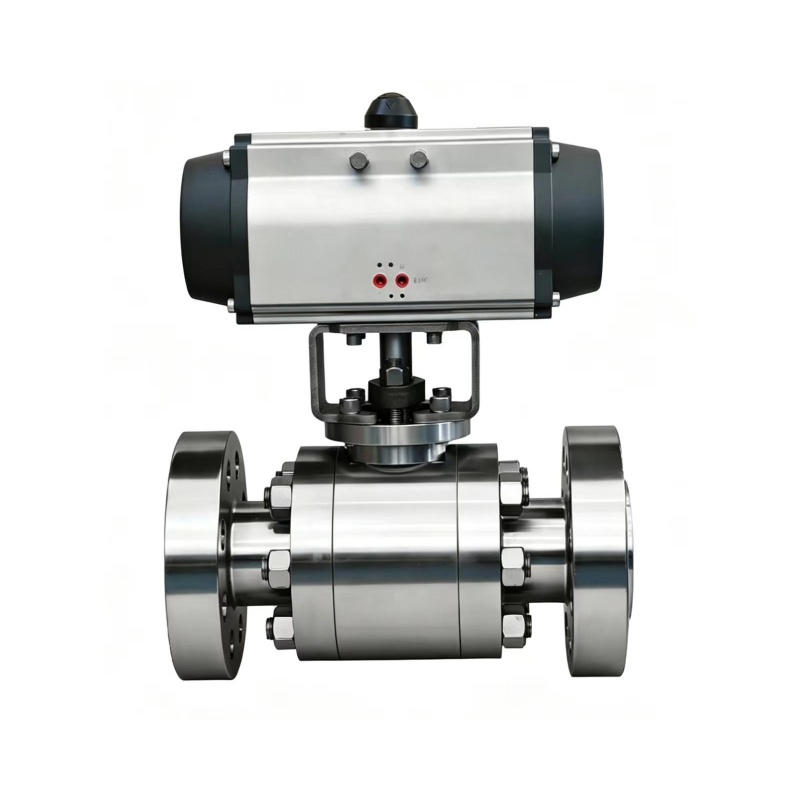

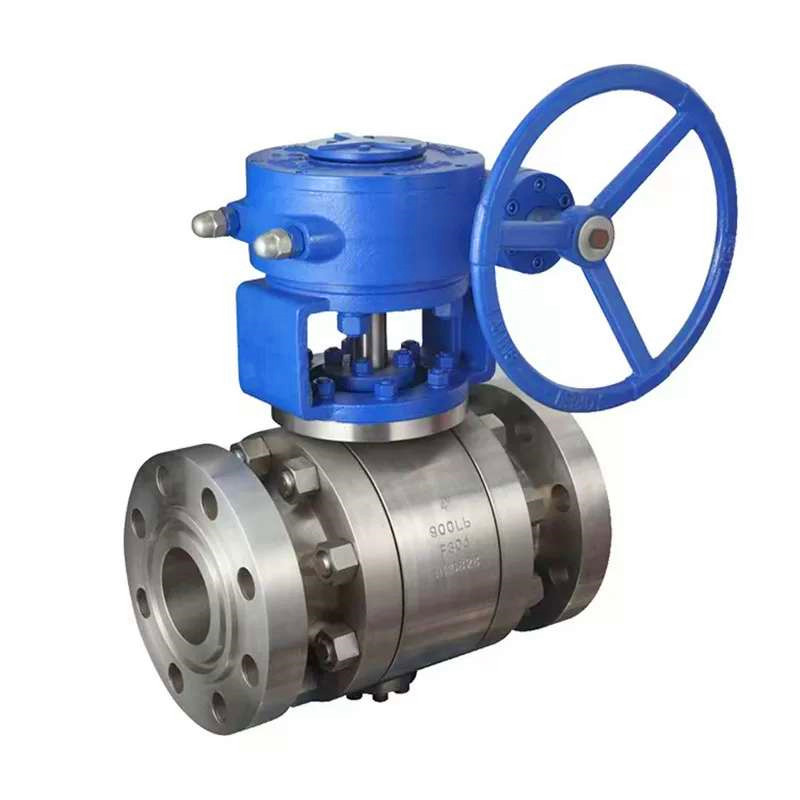

Funzionamento: volantino, ruota elicoidale, attuatore pneumatico e attuatore elettrico.

Standard di progettazione

Standard di progettazione: API 6D, API 608, BS 5351/DIN3357/JIS B2071
Faccia a faccia: ASME B16.10/DIN3202/JIS B2002
Estremità flangiate: ASME B16.5, ASME B16.47/DIN2543-2545-2501/JIS B2220
Test e ispezione: API 598, API 6D/DIN2401/JIS B2003

Specifica delle prestazioni

Pressione nominale: 150LB-600LB/PN16~PN100/10K~60K)
Test di resistenza: 1,5 PN Dimensioni: 1/2''-2'' (DN15~DN50)
Materiale principale del corpo valvola: A105, F304, F316, acciaio inossidabile duplex
Mezzo adatto: acqua, vapore, olio, contenente fibre, piccolo solido particelle, liquami, ecc
Temperatura adatta:-29℃~180℃;-29℃~425℃;-40~540℃

Dimensioni principali

Cultimo 150LIBBRE                                                                                                                                                                                                                                                                                                                                Unità: mm

Cultimi 300LIBBRE                                                                                                                                                                                                                                                                                                                     Unità: mm

Cultimi 600LIBBRE                                                                                                                                                                                                                                                                                                                       Unità: mm

NPS	DN	d	L			FLANGIA						W	H
			RF	RTJ	BW	D	D1	D2	f	b	N-φd
1/2"	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4"	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1"	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4"	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
11/2"	40	38	241	/	241	155	114.5	73	7	22.5	8-22	250	135
2"	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3"	80	75	356	359	356	210	168.5	127	7	32	8-22	650	224
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
