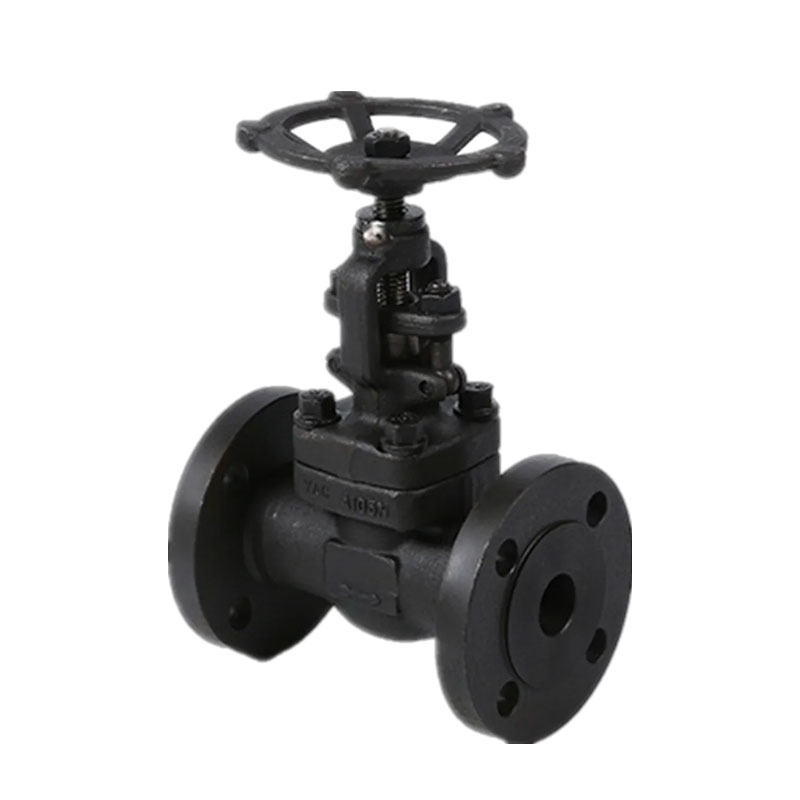

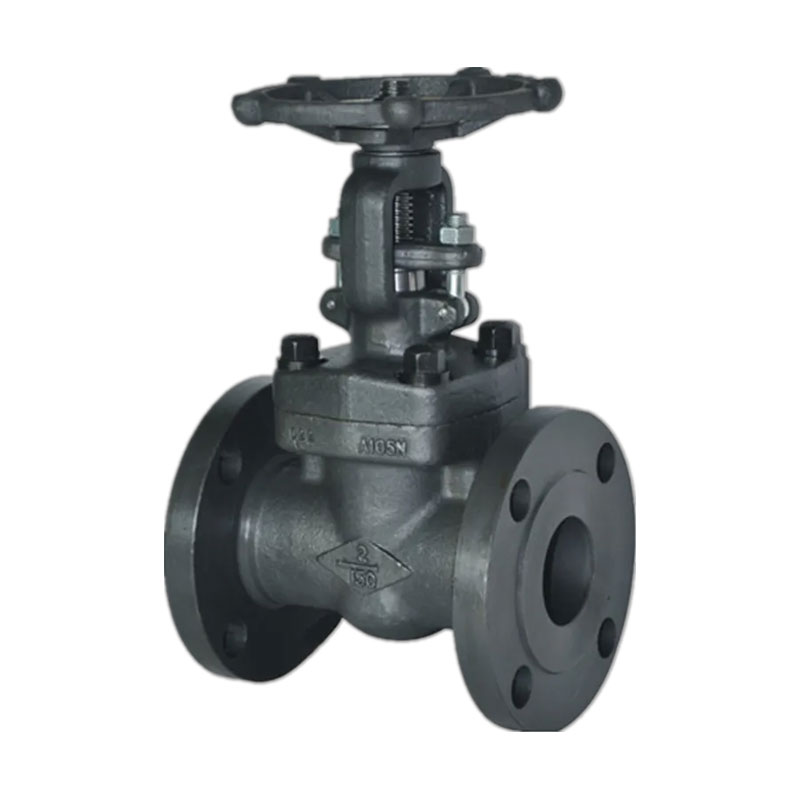

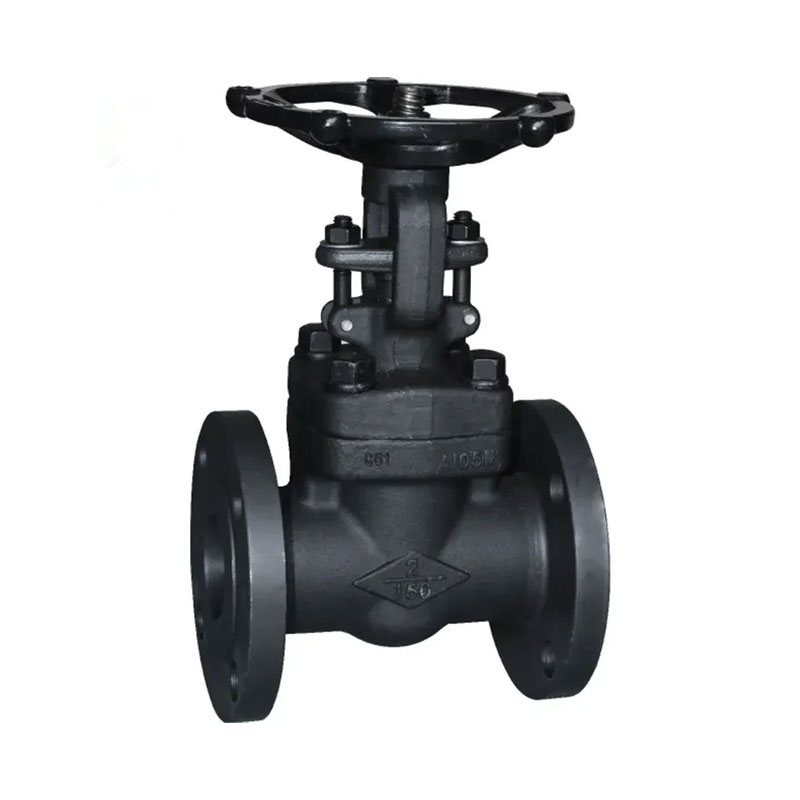

La valvola integrata della portata della flangia in acciaio forgiato 150 libbre fabbricata indipendentemente dalla valvola Qiaopai ha migliorato la resistenza e la tenuta del corpo della valvola attraverso il complesso Processo di forgiatura e può resistere all'impatto della pressione interna e alla temperatura Differenza stress.
Nel frattempo, il design compatto e la struttura a foro completo Garantire una bassa resistenza e un flusso ad alta efficienza, rendendolo una valvola ideale per Enterprises che cercano di acquistare pipeline di lunga durata e ad alte prestazioni sistemi di controllo.
Dimensione: 1/2 ''-2 '' (dn15 ~ dn50)
Classificazione della pressione: 150LB-600LB/PN16 ~ PN100/10K ~ 60K)
Materiale: A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C95800
Temperatura adatta: -29ºC ~ 429ºC.
Medium adatto: acqua, vapore, petrolio e gas naturale ecc.
Progettare e produrre conforto: API602, BS5352, ANSI B16.34
Dimensione saldata socket Conformi ad ANSI B16.11, JB/T1751
Termina la vite Dimensione conforme ad ANSI B1.20.1, JB/T7306
Conformi con salvie in testa ad ANSI B16.25, JB/T12224
La flangia termina conformata ad ANSI B16.5, JB79
Test e ispezioni conformi a: API598, GB/T13927, JB/T9092
| NO. | Nome della parte | CS a ASTM | Quanto a ASTM | SS a ASTM | ||
| Tipo A105 | Tipo F22 | Tipo F304 (L) | Tipo F316 (L) | |||
| 1 | Corpo | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | |
| 2 | Anello di sedile | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) | |
| 3 | Cuneo | A276 410 e 430 | A182 F304 | A182 F304 (L) | A182 F316 (L) | |
| 4 | Gambo | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) | |
| 5 | Guarnizione | Ondulato ss + grafite | SS + PTFE | |||
| 6 | Cofano | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | |
| 7 | Bullone del cofano | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 8 | Spillo | A276 420 | A276 304 | |||
| 9 | Ghiandola | A276 410 | A182 F304 (L) | A182 F316 (L) | ||
| 10 | Eyebolt della ghiandola | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 11 | Flangia della ghiandola | A105 | A182 F11 | A182 F304 (L) | A182 F316 (L) | |
| 12 | Nut di ghiandola | A193 2H | A194 4 | A194 8 | A194 8M | |
| 13 | Giogo dado | A276 410 | ||||
| 14 | H.W. Bloccare il dado | A194 2H | A194 4 | A194 8 | A194 8M | |
| 15 | Targhetta | Ss | ||||
| 16 | Ruota a mano | A197 | ||||
| 17 | Guarnizione del cuscinetto | A473 431 | ||||
| 18 | Confezionamento dello stelo | Grafite flessibile | Ptfe | |||
| Mezzo adatto | W.O.G. ecc | W.O.G. ecc | HNO3CH3OOH ecc | |||
| Temperatura adatta | -29 425 | -29 550 | -29 180 | |||
Nota: altri materiali sono disponibili su richiesta.
Dimensioni (mm) e pesi (kg)
Valvola di gate estremità flangiata 150lb ~ 600lb
| NPS | 1/2 " | 3/4 " | 1 " | 1-1/4 " | 1-1/2 " | 2 " | ||
| L (RF) L1 (BW) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300 | 140 | 152 | 165 | 178 | 190 | 216 | ||
| 600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H (aperto) | 150, 300 | 158 | 169 | 197 | 236 | 246 | 283 | |
| 600 | 169 | 197 | 236 | 246 | 283 | 320 | ||
| W | 100 | 100 | 125 | 160 | 160 | 180 | ||
| Pesi | 150 | Rf | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
| BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
| 300 | Rf | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
| BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
| 600 | Rf | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 | |
| BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
Il coperchio della valvola della valvola di gate della flangia in acciaio forgiato integrato 150 libbre è diviso in tre tipi: copertura della valvola bullonata, copertura della valvola saldata e Coperchio valvola di autore di autore di pressione.
La caratteristica principale di questa valvola è a Lo stelo in aumento con una staffa e il corpo della valvola complessiva è una flangia. Piatto Il design del sedile della valvola a fondo riduce la pressione del fluido e garantisce senza ostacoli fluire. Ampiamente applicabile come dispositivo di regolamentazione e intercettazione sul fluido condutture come acqua di rubinetto, liquami, costruzione, cibo, elettricità, Medicina, metallurgia, tessuto, sistemi energetici, ecc.
