Valvola di gate in acciaio ad alta pressione PN16

Joepai ha progettato una valvola di gate in acciaio fuso ad alta pressione PN16 ad alta pressione per condizioni ad alta pressione, che adotta una tecnologia di formazione in acciaio in ghisa avanzata e ha una resistenza stabile, una buona sigillatura e una resistenza alla pressione. Viene applicato in petrolio, chimica, centrale elettrica, approvvigionamento idrico e drenaggio e sistemi di condutture industriali e può anche adattarsi ad acqua, vapore, petrolio e mezzi corrosivi.

Invia richiesta

Descrizione del prodotto

Valvola di gate d'acciaio ad alta pressione joepai PN16, il corpo della valvola ha un Struttura compatta e eccellente resistenza alla corrosione.

I nostri prodotti sono Ampiamente esportato in Europa, Sud -est asiatico, Sud America, Medio Oriente e altre regioni e rispettare molteplici standard nazionali come Din, ANSI, API, ISO, CE, ecc.

Standard di prodotto

1.Design & Manufacture: GB122234
2.Face to Face: GB12221
3. Dimensione FLANGE: GB9113 JB79
4.Pressure e valutazione della temperatura: GB9131
5. ISPEZIONE E TEST: GB/T13927 JB/T9092

Caratteristiche del prodotto

1. Struttura di compensazione, design razionale, alta rigidità, percorso a flusso regolare e Resistenza a basso flusso.
2.Perve di setaing realizzate in acciaio inossidabile e lega dura per esteso durata di servizio.
3. L'imballaggio di grafite flessibile garantisce una tenuta affidabile e un funzionamento facile.
4. Metodi di attivazione: manuale, pneumatico, elettrico o guidato dagli ingranaggi.
5. Tipi di struttura: singolo disco a cuneo flessibile, singolo disco rigido a cuneo, o doppio disco.

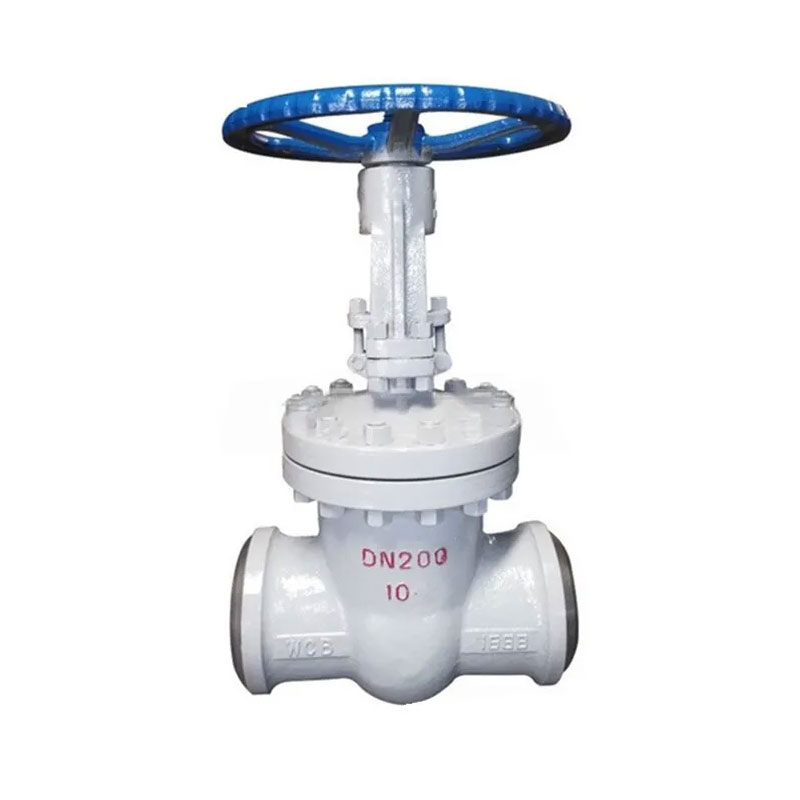

High Pressure Cast Steel Gate Valve PN16

Materiali componenti principali

Corpo e cofano	Disco e sedile	Gambo	Dado dello stelo	Imballaggio	Ruota della mano
Acciaio al carbonio	Acciaio carbone di alta qualità + lega dura/acciaio inossidabile	Acciaio inossidabile CR	Bronzo in alluminio	Imballaggio di amianto di grafite	Ghisa malleabile
Acciaio cr-ni-ti	Acciaio inossidabile + lega dura	Cr-Ni-l'acciaio inossidabile	Bronzo in alluminio	Imballaggio impregnato di PTFE	Ghisa malleabile
Cr-in-if acciaio	Acciaio inossidabile + lega dura	Cr-Mo-The inossidabile acciaio	Bronzo in alluminio	Imballaggio impregnato di PTFE	Ghisa malleabile
Acciaio cr-mo	Acciaio in lega + lega dura	Acciaio cr-mo-al	Bronzo in alluminio	Amianto flessibile + 33.4	Ghisa malleabile

Dimensioni principali:

1.6 Pump	Misurare	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
2.5MPA	Misurare	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
4.0MPA	Misurare	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600
6.4c	Misurare	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
	H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
	W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800

Installazione del prodotto

1. Pulisci l'interno della valvola di gate in acciaio fuso ad alta pressione PN16 prima dell'installazione e non dovrebbero esserci impurità sulla sua camera della valvola e sulla superficie di tenuta.
2. Stringere i bulloni che collegano ogni parte uniformemente con la forza.
3. Controllare se la parte di ripieno è saldamente compressa, assicurarsi che la sigillatura del ripieno sia stretta e che il cancello possa essere aperto e chiuso in modo flessibile.
4. Prima dell'installazione, controllare il modello della valvola, le dimensioni e altre informazioni e assicurarsi che la direzione del flusso del mezzo sia coerente con la direzione di flusso specificata.
5. Durante l'installazione, una certa quantità di spazio dovrebbe essere lasciata per facilitare il funzionamento dell'unità della valvola.
6. Seguire rigorosamente le istruzioni sul diagramma del cablaggio per disporre il cablaggio del dispositivo di trasmissione.
7. Dopo l'installazione, è necessario mantenerlo regolarmente.

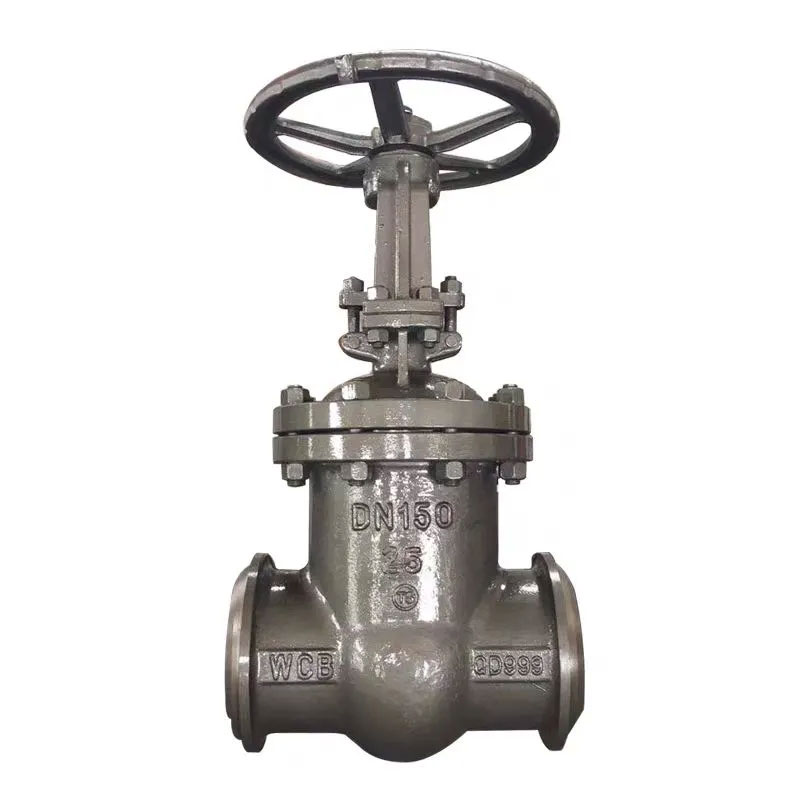

High Pressure Cast Steel Gate Valve PN16
