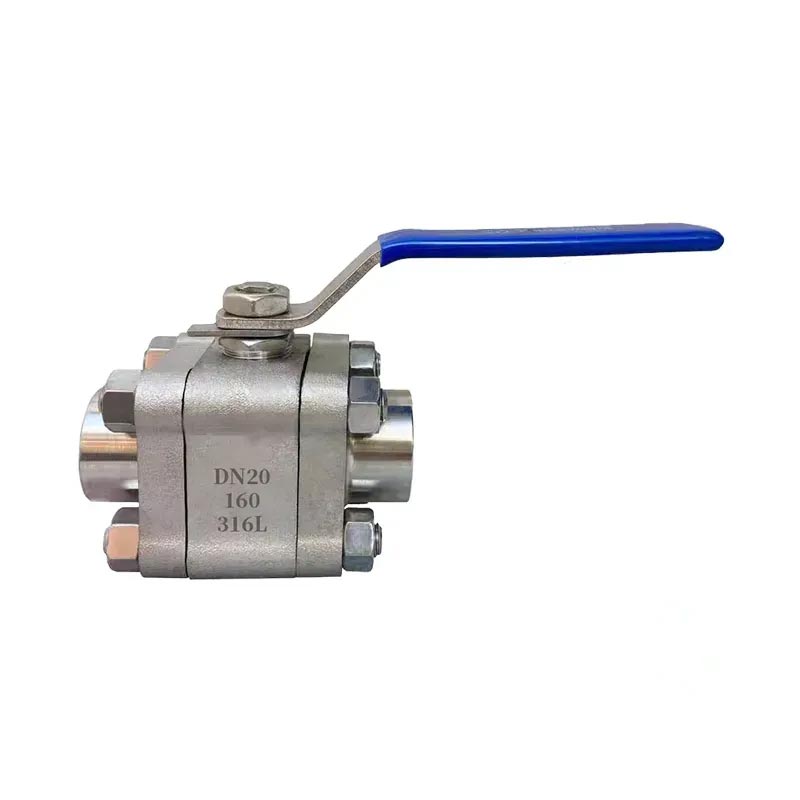

La vite ad alta pressione Joepai ha forgiato valvola a sfera in acciaio inossidabile da 3 pc è in grado di fornire un controllo del flusso senza soluzione di continuità e una perdita di pressione minima per Applicazioni ad alta pressione. Considerando la durata ed efficienza, lo è Altamente adatto a industrie come petrolio e gas, lavorazione chimica, Trattamento delle acque e HVAC. Adotta un design completo della porta, fine flangia fissa e un'unità pneumatica, con prestazioni affidabili, a prova di perdite e facile Caratteristiche operative. Scegli Qiaopai per ottenere di alta qualità e soluzioni specifiche per valvole personalizzabili per soddisfare le esigenze di diverse Scenari di applicazione.
(1) Standard di progettazione: ASME B16.34, API608
(2) Fine: NPT, saldatura di testa, saldatura a presa,
(3) Test: API 598
(4) Materiale: F304, F316, A105N
(5) Dimensione: 1/2 ", 3/4", 1 ", 1-1/4", 1-1/2 ", 2"
(6) Pressione di lavoro: 2000 PSI, PN130.800LB
(7) Materiale del sedile: RPTFE
(8) Temperatura di lavoro: da -20 a 300 ° C
(9) Medium di lavoro: acqua, olio, gas, vapore, acido, ecc.
| NO. | Parti | Materiale | ||
| 1 | Corpo | F316 | F304 | A105n |
| 2 | Cappuccio | F316 | F304 | A105n |
| 3 | Palla | F316 | F304 | |
| 4 | Gambo | F316 | F304 | |
| 5 | Bullone | 304 | ||
| 6 | Nut di ghiandola | 304 | ||
| 7 | Noce | 304 | ||
| 8 | Rondella primaverile | 304 | ||
| 9 | Maniglia | Ss | ||
| 10 | Posto a sedere | Rptfe | ||
| 11 | Confezionamento dello stelo | Rptfe | ||
| 12 | Sigillazione della guarnizione | 304+grafite | ||
| 13 | Rondella spinta | Rptfe | ||
| Dn | G | Dn | D | L | W | H |
| 15 | 1/2 " | 14 | 35 | 92 | 120 | 70 |
| 20 | 3/4 " | 20 | 40 | 111 | 120 | 80 |
| 25 | 1 " | 23 | 50 | 127 | 130 | 90 |
| 32 | 11/4 " | 32 | 60 | 140 | 160 | 110 |
| 40 | 11/2 " | 38 | 65 | 152 | 160 | 120 |
| 50 | 2 " | 49 | 78 | 158 | 280 | 130 |
La vite ad alta pressione forgiata valvola a sfera in acciaio inossidabile da 3 pc è lo stesso tipo di valvola di una valvola di spina, tranne per il fatto che il suo elemento di chiusura è una sfera che ruota attorno alla linea centrale del corpo della valvola per ottenere l'apertura e la chiusura.
La vite ad alta pressione forgiata valvola a sfera in acciaio inossidabile da 3 pc viene utilizzata principalmente nelle condutture per tagliare, distribuire e modificare rapidamente la direzione di flusso del supporto.
1. La resistenza al fluido della vite ad alta pressione forgiata valvola a sfera in acciaio inossidabile 3pc è bassa e il suo coefficiente di resistenza è uguale a quello di un segmento di tubi della stessa lunghezza.
2. Struttura semplice, dimensioni ridotte e peso leggero.
3. Stretto e affidabile. Al momento, la plastica è ampiamente utilizzata come materiale superficiale di tenuta per le valvole a sfera, che ha buone prestazioni di tenuta ed è stata ampiamente utilizzata nei sistemi a vuoto.
4. La valvola a sfera a tre pezzi pneumatica è facile da usare e si apre rapidamente. Da completamente aperto a completamente chiuso, richiede solo una rotazione di 90 °, rendendo facile il controllo da remoto.
5. Facile da mantenere, la valvola a sfera pneumatica ha una struttura semplice e l'anello di tenuta è generalmente mobile, rendendo facile smontare e sostituire.
6. Se completamente aperto o completamente chiuso, la superficie di tenuta tra la sfera e la sede della valvola viene isolata dal mezzo e il passaggio del mezzo non causerà l'erosione della superficie di tenuta della valvola.
7. La vite ad alta pressione forgiata valvola a sfera in acciaio inossidabile da 3 pc ha una vasta gamma di applicazioni, con diametri che vanno da pochi millimetri a pochi metri e possono essere utilizzati per il vuoto elevato ad alta pressione.
Se hai bisogno di maggiori informazioni o effettuare un ordine, contatta immediatamente il nostro team di vendita professionale!
