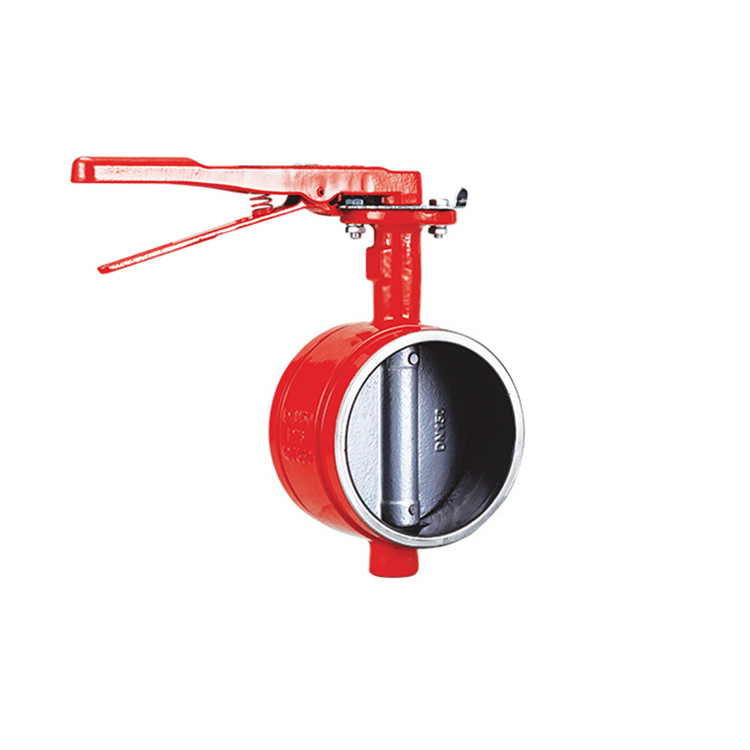

Valvola a farfalla con segnale scanalato per sistema antincendio

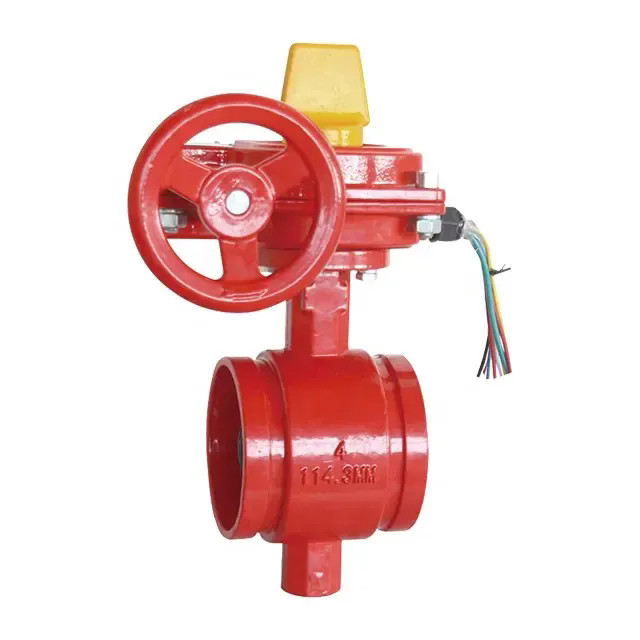

I raccordi scanalati per il sistema antincendio includono una valvola a farfalla scanalata con un attuatore ad ingranaggi e un interruttore antimanomissione. La valvola a farfalla con segnale scanalato del sistema antincendio JOEPAI rappresenta un progresso significativo nella tecnologia di protezione antincendio, combinando un design efficiente della connessione scanalata e una scatola degli ingranaggi del segnale. La valvola è completamente aperta o chiusa quando il disco viene ruotato di un quarto di giro. La valvola a farfalla con segnale scanalato è una valvola di collegamento a morsetto scanalato progettata completamente in base al principio di simmetria. È simmetrico nella linea centrale assiale, nella linea centrale radialmente, con tenuta a pressione completa a due vie, con un dispositivo di segnale che può fornire l'azione della valvola. Viene utilizzato principalmente in varie condotte di approvvigionamento idrico e drenaggio, protezione antincendio degli edifici e altri sistemi, in particolare nei raccordi dei sistemi di protezione antincendio, per interrompere e regolare il flusso del mezzo.

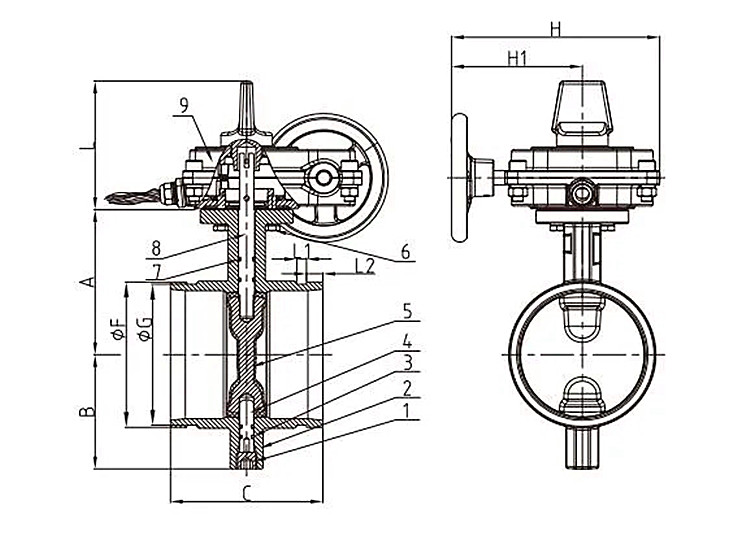

Parte principale e materiali

Caratteristiche Tecniche

Conforme: design Clear Waterway standard ANSI / AWWA C606

Connessioni: estremità scanalate, facili da installare e sostituire

Ampia area di circolazione effettiva e minore resistenza ai fluidi

Apertura e chiusura rapide, buone prestazioni di regolazione

Piccola coppia di apertura e chiusura, che fa risparmiare manodopera.

Dimensioni: 2", 2½", 3", 4", 5", 6", 8", 10", 12"

Pressione massima di esercizio: 21 BAR / 300 PSI (pressione massima di prova: 600 PSI) conforme a UL1091 e ULC/ORD-C1091 e FM classe 1112 Temperatura massima di esercizio: da -20°C a 80°C

Standard di progettazione: API 609

Applicazione: uso interno ed esterno

L'interno e l'esterno rivestiti in resina epossidica mediante spruzzo elettrostatico sono conformi ad AWWA C550

Discoo del sedile rivestito in EPDM resiliente

Gruppo interruttore antimanomissione di supervisione installato in fabbrica

Flangia superiore standard ISO5211/1

Design e materiali sono soggetti a modifiche senza preavviso

Specifiche tecniche e caratteristiche costruttive

La valvola a farfalla con segnale scanalato del sistema antincendio sprinkler utilizza connessioni con estremità scanalate compatibili con i sistemi di accoppiamento standard, riducendo significativamente i tempi di installazione rispetto alle tradizionali connessioni flangiate o filettate. Disponibili nelle dimensioni da DN50 a DN300 (da 2" a 12"), le valvole a farfalla di segnalazione mantengono valori di pressione PN16, adatti alla maggior parte dei requisiti dei sistemi sprinkler antincendio. Le valvole a farfalla scanalate funzionano efficacemente entro parametri di temperatura compresi tra -10°C e 120°C, adattandosi a varie condizioni ambientali incontrate nelle applicazioni di protezione antincendio. Una valvola a farfalla antincendio è costituita principalmente da un disco, uno stelo, un anello di tenuta e un alloggiamento. Una guarnizione telescopica è posizionata tra lo stelo e il disco per mitigare efficacemente l'usura durante l'apertura e la chiusura della valvola.

Scenari applicativi e guida all'installazione

La valvola a farfalla con segnale scanalato del sistema sprinkler antincendio svolge funzioni essenziali in diverse configurazioni di sistemi sprinkler antincendio in cui un controllo affidabile del flusso e la verifica della posizione sono cruciali. Prima di utilizzare una valvola a farfalla antincendio, rimuovere eventuali detriti per garantire la corretta apertura e il controllo del flusso. Gli operatori devono prestare attenzione alla direzione di apertura e chiusura della valvola, generalmente contrassegnata con "aperto" e "chiuso". Aperto indica la rotazione in senso orario, mentre chiuso indica la rotazione in senso antiorario. Quando si chiude una valvola a farfalla, prestare particolare attenzione a non torcere troppo la valvola per evitare di rompere lo stelo e causare danni inutili. Quando si utilizza una valvola a farfalla antincendio, è necessario prestare attenzione ad una serie di precauzioni. Innanzitutto, prima dell'uso, verificare che la fonte d'acqua antincendio e le tubazioni siano adeguatamente libere. In secondo luogo, quando si spegne un incendio, prestare particolare attenzione all'apertura e alla chiusura della valvola per evitare un afflusso eccessivo di acqua e un deflusso insufficiente dell'acqua, che possono influire sull'effetto antincendio. Infine, le valvole a farfalla antincendio devono essere ispezionate regolarmente per garantirne il corretto funzionamento.

Una corretta installazione richiede un'attenta pianificazione ed esecuzione per garantire prestazioni ottimali e una trasmissione affidabile del segnale. I tecnici antincendio consigliano di installare le valvole a farfalla di segnalazione scanalate con uno spazio adeguato per l'accesso operativo e di manutenzione sia al meccanismo della valvola che ai collegamenti elettrici. Le valvole antincendio sprinkler devono essere supportate in modo indipendente vicino alle connessioni scanalate per evitare la trasmissione di sollecitazioni al corpo della valvola. Le squadre di installazione devono verificare il corretto allineamento con le tubazioni di collegamento e garantire che i collegamenti elettrici siano adeguatamente sigillati e protetti da fattori ambientali. Le valvole a farfalla di segnalazione richiedono un cablaggio corretto alle centrali di allarme antincendio secondo le specifiche del produttore e le normative elettriche locali. I protocolli di manutenzione regolare per queste valvole a farfalla scanalate includono ispezioni visive trimestrali, test operativi annuali e verifica dell'accuratezza della trasmissione del segnale per garantire l'affidabilità continua del sistema.

Manutenzione e cura

Per garantire il normale funzionamento della valvola a farfalla antincendio, è essenziale eseguire ispezioni e manutenzioni regolari. Durante l'ispezione è necessario prestare particolare attenzione alle condizioni della sede della valvola e dell'anello di tenuta. Se si riscontrano danni o usura sulla sede della valvola o sull'anello di tenuta, è necessario sostituirli tempestivamente. Per prevenire ruggine e corrosione, applicare olio antiruggine o cherosene se la valvola a farfalla antincendio rimane inutilizzata per un lungo periodo. Dopo uno stoccaggio a lungo termine, la valvola deve essere azionata periodicamente per evitare grippaggi o difficoltà di apertura.
