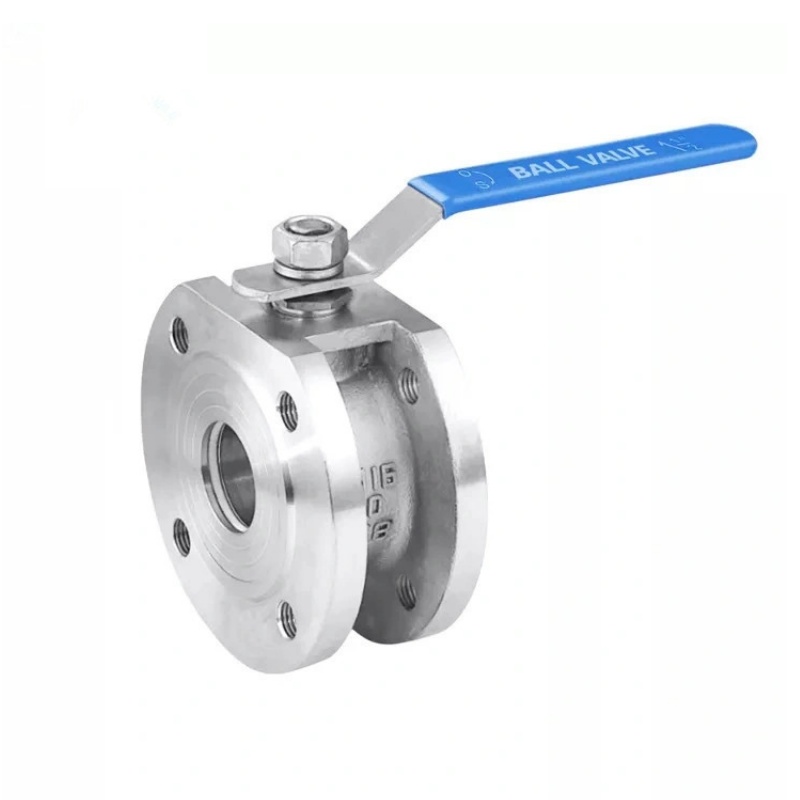

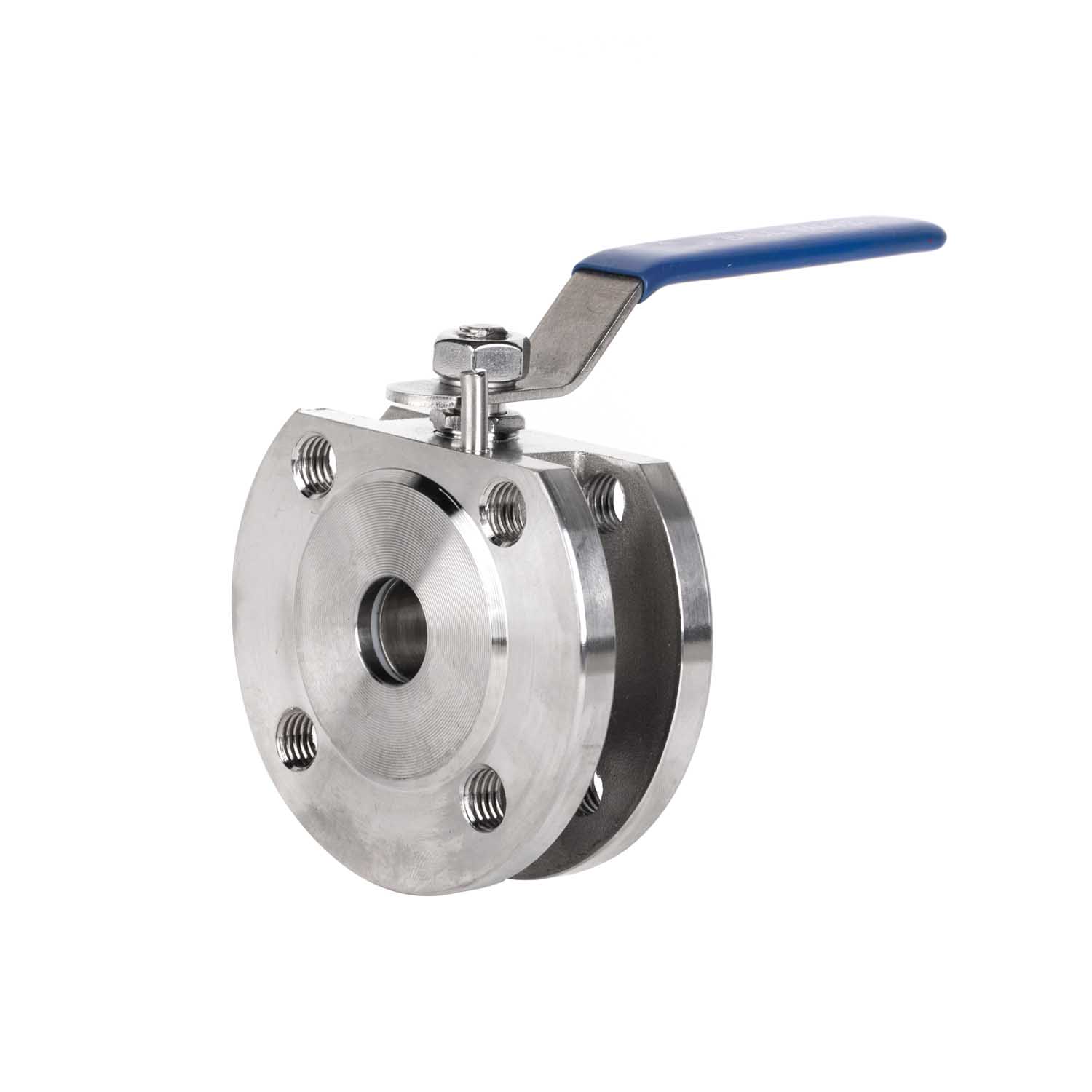

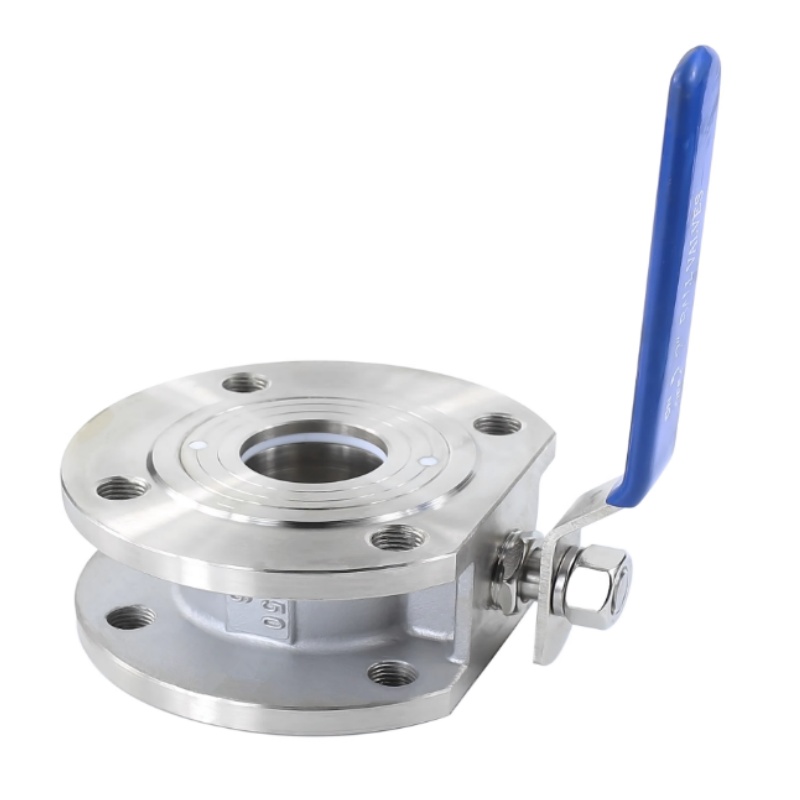

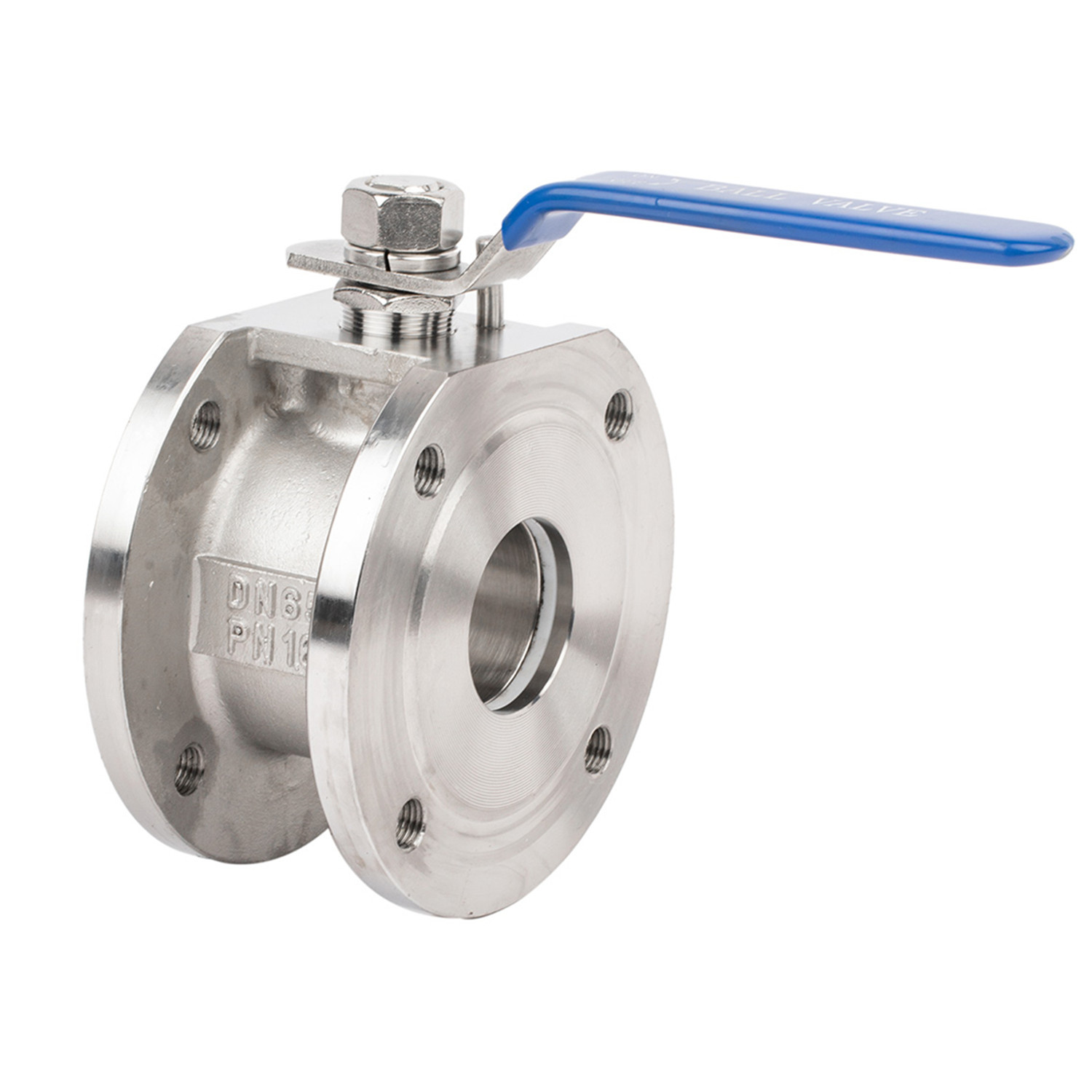

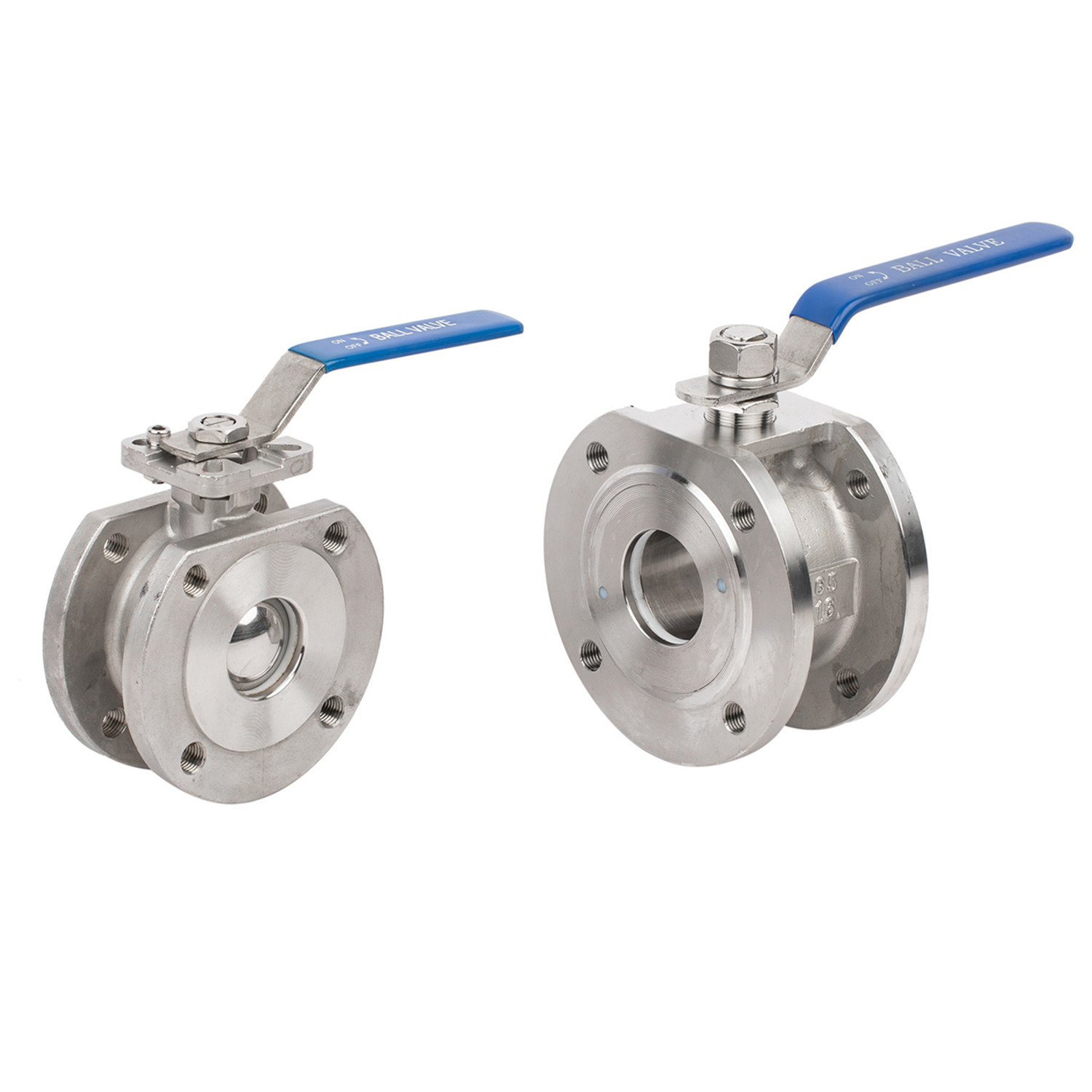

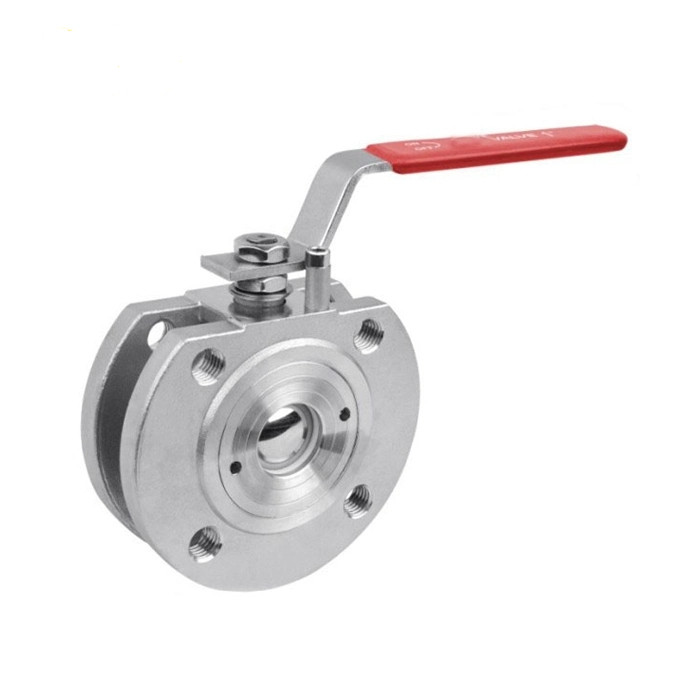

Le valvole a sfera con flangia wafer in acciaio inossidabile di alta qualità JOEPAI sono valvole di intercettazione a quarto di giro ultracompatte inserite tra flange di tubi standard. Sono preferiti per gli spazi ristretti nelle tubazioni industriali, chimiche e farmaceutiche. Queste valvole con corpo monopezzo per impieghi gravosi offrono un'eccellente resistenza alla corrosione e un controllo illimitato dei fluidi a passaggio completo. Sono progettate per essere fissate direttamente tra due flange della tubazione utilizzando bulloni lunghi che coprono l'intera lunghezza del corpo. Eliminando le flange terminali integrate, raggiunge uno scartamento ultracorto, rendendola significativamente più leggera e conveniente rispetto alle valvole a sfera flangiate standard.

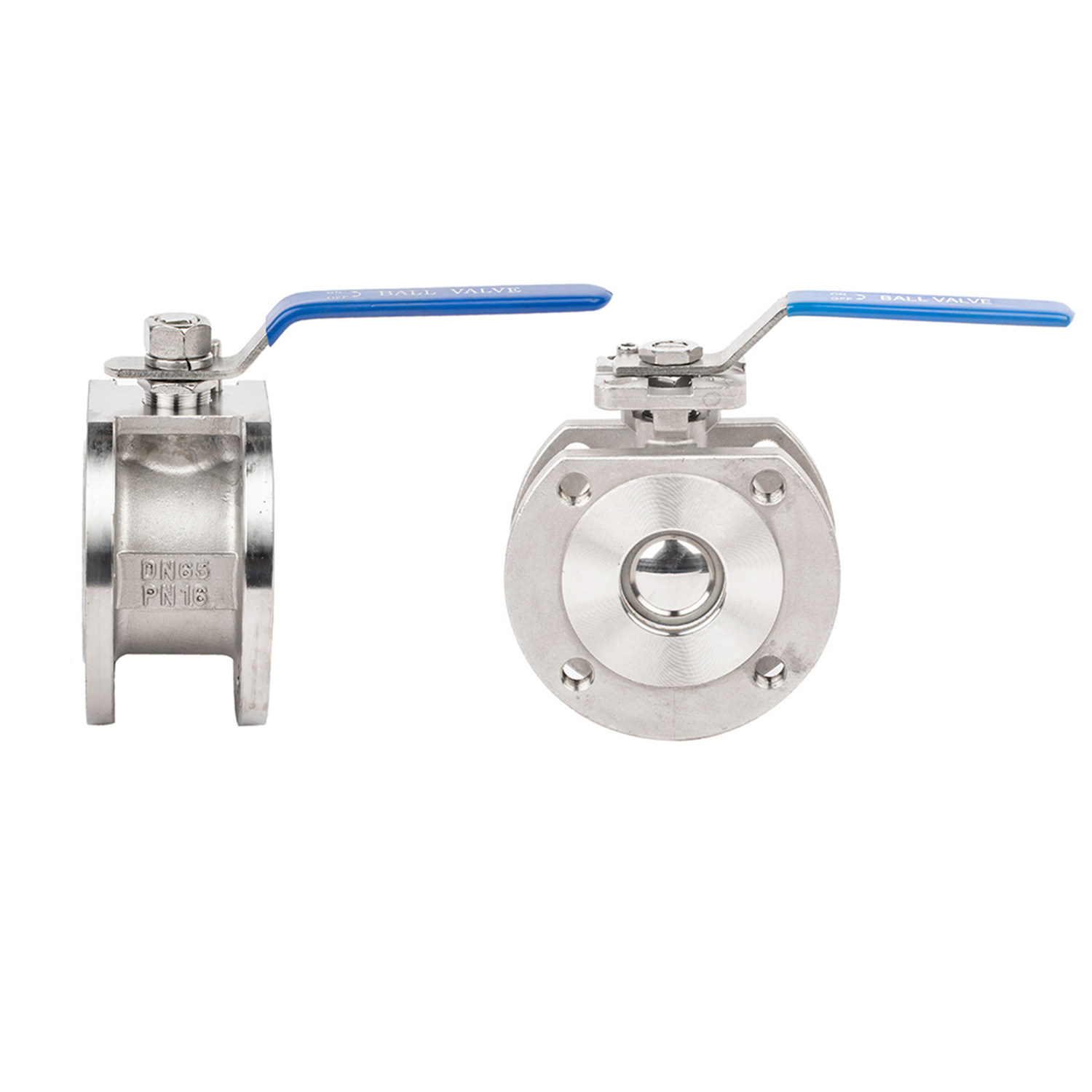

Corpo compatto: la struttura monopezzo ultrasottile riduce al minimo l'ingombro della tubazione
Meccanismo di connessione: installazione tra le flange dei tubi, fissata mediante compressione dei bulloni fiancheggianti
Basso volume di tenuta: la breve distanza tra la palla e il bordo esterno riduce la ritenzione media e le zone morte
Materialei:Acciaio al carbonio (WCB / A105), Acciaio inossidabile (CF8/304, CF8M/316)
Valori di pressione: ASME Classe 150/300, EN PN10/PN16/PN40
Tipi di sedili: con sede morbida (PTFE / RTFE) per zero perdite
Tipi di foro: porta completa (massima efficienza del flusso), porta V/segmentata (strozzatura precisa)

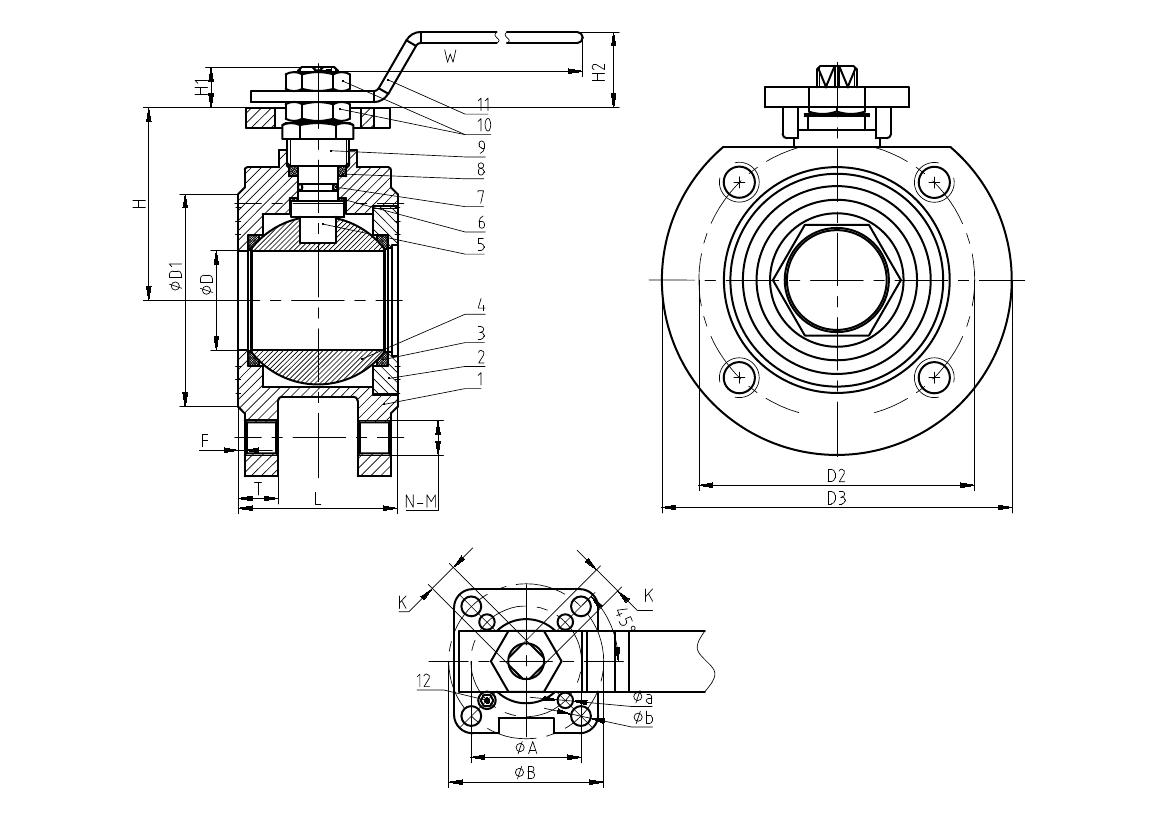

| NO. | Nome della parte | Materiale |
| 1 | Corpo | WCB/CF8/CF8M |
| 2 | Cap | WCB/CF8/CF8M |
| 3 | Posto a sedere | PTFE |
| 4 | Palla | SS304/SS316 |
| 5 | Gambo | SS304/SS316 |
| 6 | Guarnizione | PTFE |
| 7 | O-ring | VITON |
| 8 | Imballaggio | PTFE |
| 9 | Ghiandola | SS/SUS304 |
| 10 | Dado dello stelo | SS/SUS304 |
| 11 | Maniglia | SS |
| 12 | Perno di arresto | SS/SUS304 |
|
DN
|
D
|
D3
|
D2
|
D1
|
TF
|
L
|
W
|
H
|
N-ØM
|
|
15
|
15
|
95
|
65
|
46
|
9-2
|
35
|
120
|
65
|
4-Ø12
|
|
20
|
20
|
105
|
76
|
56
|
11-2
|
38
|
120
|
71
|
4-Ø12
|
|
25
|
25
|
115
|
85
|
65
|
11-2
|
42
|
140
|
76
|
4-Ø12
|
|
32
|
32
|
135
|
100
|
75
|
14-2
|
52
|
170
|
98
|
4-Ø16
|
|
40
|
38
|
145
|
110
|
85
|
14-2
|
62
|
200
|
105
|
4-Ø16
|
|
50
|
45.5
|
160
|
125
|
100
|
18-2
|
72
|
240
|
128
|
4-Ø16
|
|
65
|
58
|
180
|
145
|
120
|
20-2
|
96
|
280
|
145
|
8-Ø16
|
|
80
|
73
|
195
|
160
|
135
|
22-3
|
118
|
320
|
170
|
8-Ø16
|
|
100
|
93
|
215
|
180
|
155
|
24-3
|
138
|
400
|
185
|
8-Ø16
|
|
125
|
120
|
245
|
210
|
185
|
26-3
|
200
|
450
|
205
|
8-Ø16
|
|
150
|
145
|
280
|
240
|
210
|
28-3
|
225
|
500
|
225
|
8-Ø20
|
|
200
|
198
|
335
|
295
|
265
|
30-3
|
275
|
600
|
240
|
12-Ø20
|
