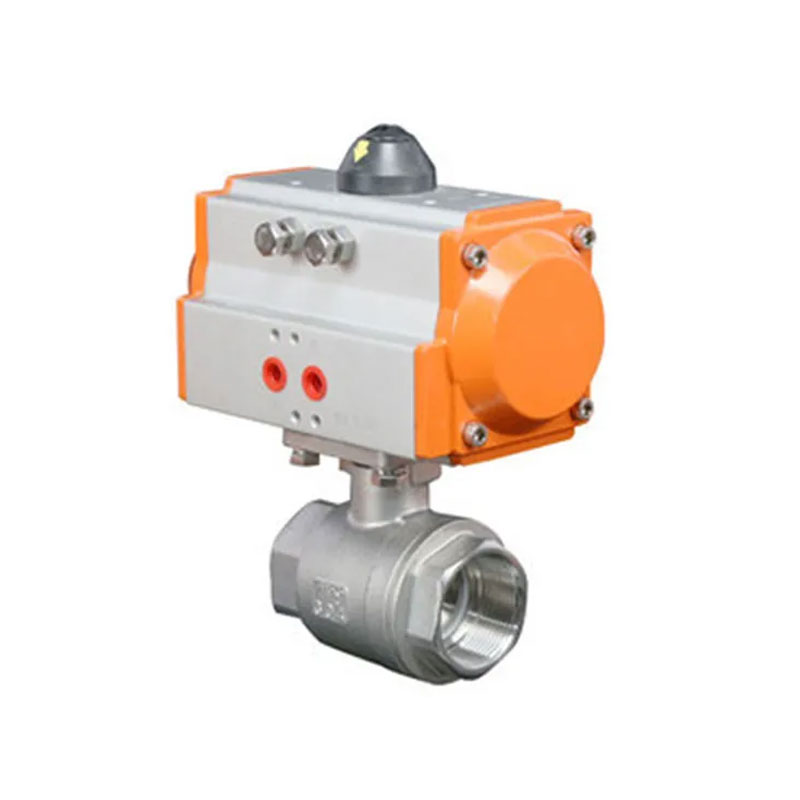

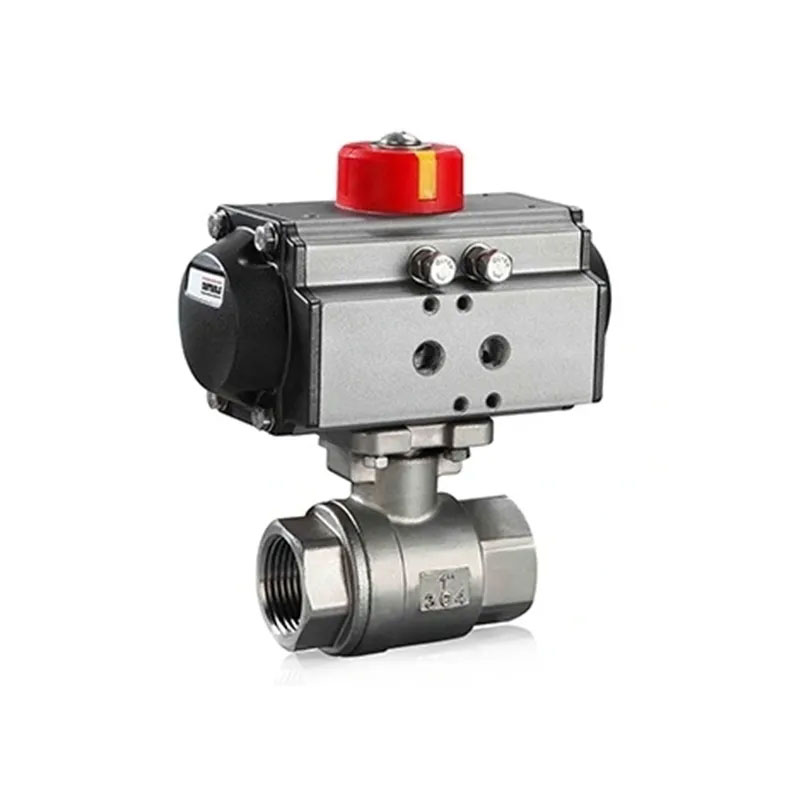

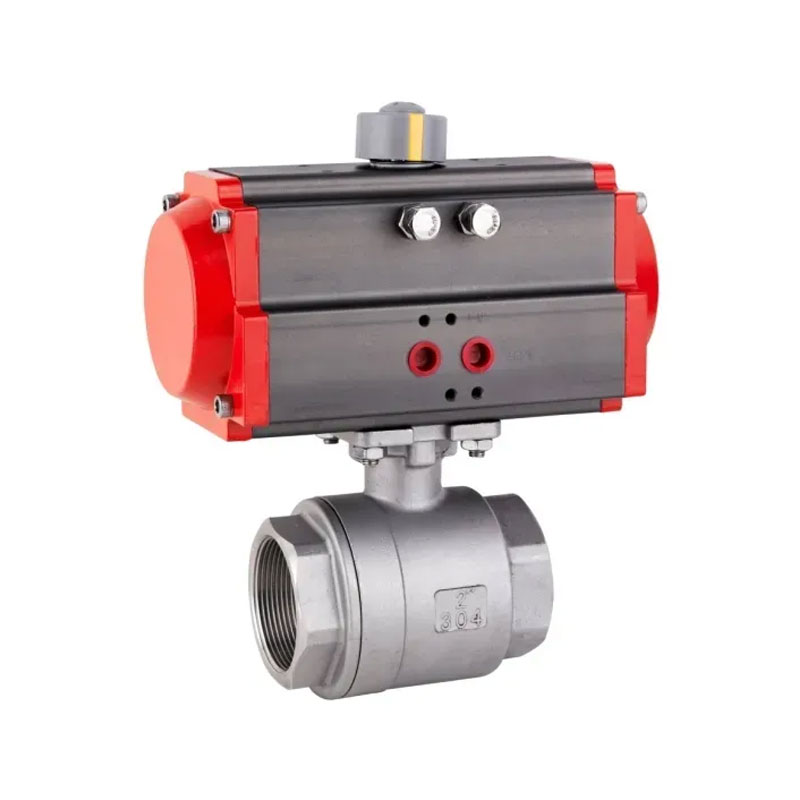

In Joepai, siamo specializzati nella fornitura di 2-PC filettati in acciaio inossidabile Valvole a sfera pneumatica che combinano l'affidabilità dell'acciaio inossidabile Strutture con comodità di Pneumatic Drive, progettate specificamente Per il controllo automatico dei fluidi in vari sistemi industriali. È filettato La connessione rende l'installazione semplice e veloce, rendendola una valvola ideale per sistemi di pipeline nelle industrie che richiedono il controllo dell'automazione, come chimica, trattamento dell'acqua, HVAC, ecc.
2pc Design strutturale
foro pieno
Specifiche del prodotto: 114 "-3
Design della struttura antiletica
Pressione di lavoro: 1000psi
Dotato di piattaforma ISO5211 Direct Drive Device
The threaded end can be made of BSPT, NPT, DIN2999 materials
Discussione Standard: NPT, BSPT, Din259, Din2999, ISO228 Classe A
Pressione massima: 1000psi (PN64) W.O.G
Intervallo di temperatura: -20c ~ 232c
Medium adatto: acqua, olio, aria e alcuni liquidi corrosivi
Porta completa
Pad di montaggio diretto ISO5211
STEM a prova di esplosione/porta completa
Dispositivo di bloccaggio
Oerazione: manuale o attuatore
Orpo di casting di investimento
Standard di materiale: S45C/ASTM A216 GR-WCB/Din1.00619
SS316/ASTM A351 GR-CF8M/Din1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
· Industria leggera
· Cibo e bevande
· Pharmaceutical
· Olio e gas naturale
· Metallurgia e separazione dell'aria
· Pulp e carta per la produzione
· Trattamento dell'acqua e delle acque reflue
· Power Station e Sistema di generazione di energia
· Chemici fini
| 1 | Corpo | WCB/CF8M/CF8 | 8 | Imballaggio | Ptfe |
| 2 | Cappuccio | WCB/CF8M/CF8 | 9 | Ghiandola | SS304/SS |
| 3 | Posto a sedere | Ptfe | 10 | Maniglia | SS304/SS |
| 4 | Palla | SS316/SS304/SS | 11 | Rondella primaverile | SS304/SS |
| 5 | Gambo | SS316/SS304/SS | 12 | Dado dello stelo | SS304/SS |
| 6 | Guarnizione | Ptfe | 13 | Pezzo di bloccaggio | SS304/SS |
| 7 | Rondella spinta | Ptfe | 14 | Coperchio di plastica | Plastica |
| NPS | Dn | D | L | H | H1 | Ra | Rb | Ra | Rb | K |
| 1/2 " | 15 | 15 | 62 | 38 | 9 | 18 | 21 | 3 | 3 | 9 |
| 3/4 " | 20 | 20 | 75 | 41 | 9 | 18 | 21 | 3 | 3 | 9 |
| 1 " | 25 | 25 | 85 | 58 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4 " | 32 | 30 | 91 | 60 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2 " | 40 | 38 | 105 | 75 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2 " | 50 | 49 | 120 | 80 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
1: tipo di mezzo, temperatura, pressione.
2: Tipi di attuatori pneumatici: doppia recitazione, recitazione singola.
3: accessori richiesti: valvola del solenoide, localizzatore, feedback del segnale, aria
Triade di elaborazione della fonte, meccanismo manuale.
4: il diametro della valvola richiesto, la pressione, il metodo di guida, il metodo di connessione,
Tipo strutturale e materiali componenti principali della valvola.
