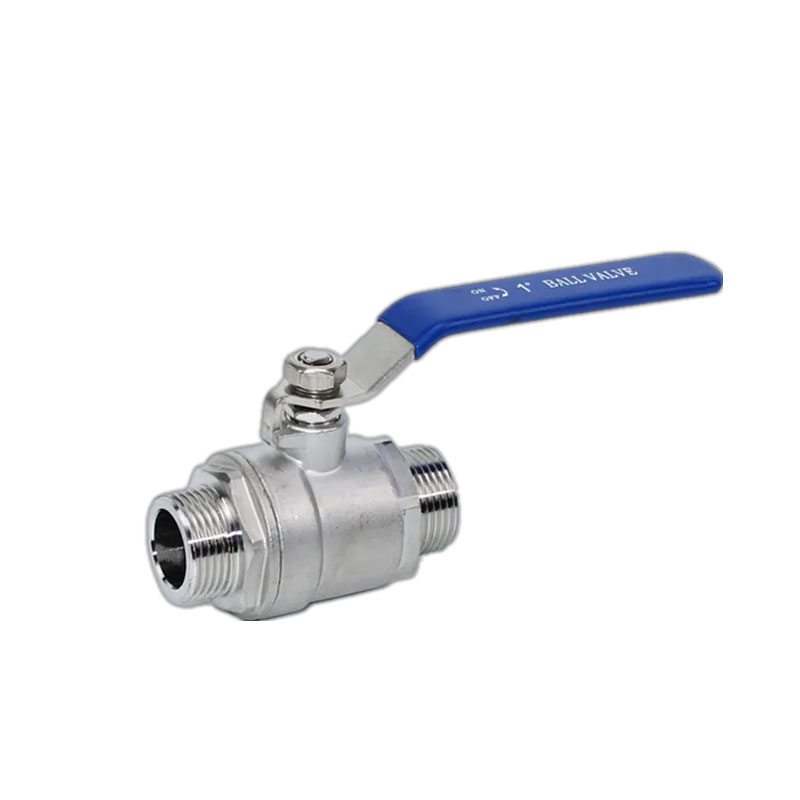

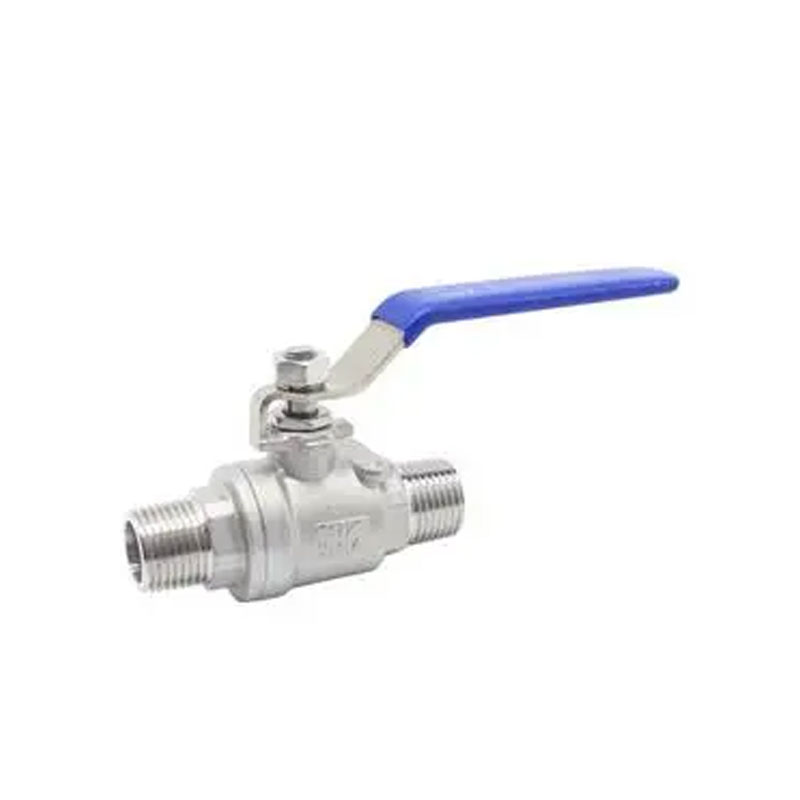

Valvola a sfera in acciaio inossidabile Joepai PN64 prodotto da China Factory è utilizzato Tagliare o collegare i supporti in condutture. Selezionando materiali diversi, esso può essere applicato a vari media come acqua, vapore, olio, acido nitrico, acido acetico, ecc.
Classico ufficiale: DN15-DN65
Materiale del corpo della valvola: WCB 、 304、316
Discussione Standard: NPT, BSPT, Din259, Din2999, ISO228 Classe A
Pressione massima: 6,4 MPA
Intervallo di temperatura: -20c ~ 232c
Medium adatto: acqua, olio, aria e alcuni liquidi corrosivi
STEM a prova di esplosione/porta completa
Orpo di casting di investimento

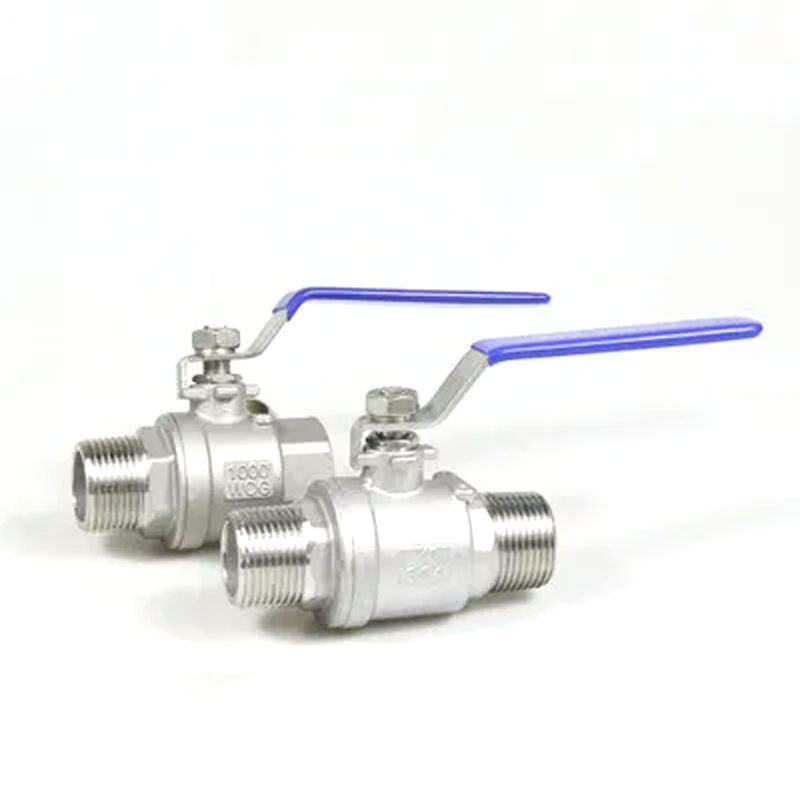

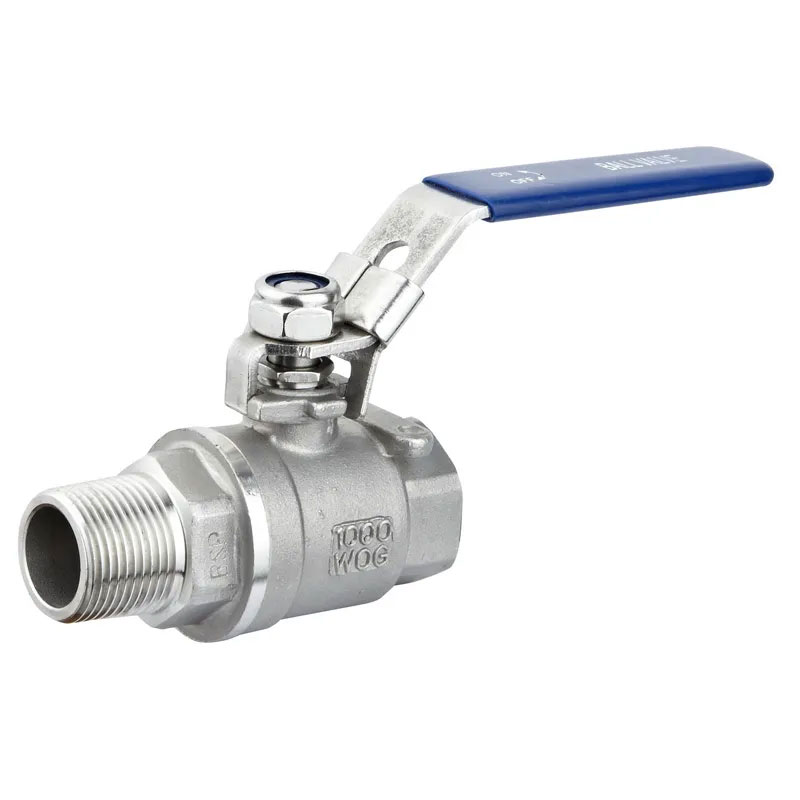

1000psi (PN64) W.O.G
Standard di materiale: S45C/ASTM A216 GR-WCB/Din1.00619
SS316/ASTM A351 GR-CF8M/Din1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Corpo | WCB/CF8M/CF8 | 8 | Imballaggio | Ptfe |
| 2 | Cappuccio | WCB/CF8M/CF8 | 9 | Ghiandola | SS304/SS |
| 3 | Posto a sedere | Ptfe | 10 | Maniglia | SS304/SS |
| 4 | Palla | SS316/SS304/SS | 11 | Rondella primaverile | SS304/SS |
| 5 | Gambo | SS316/SS304/SS | 12 | Dado dello stelo | SS304/SS |
| 6 | Guarnizione | Ptfe | 13 | Pezzo di bloccaggio | SS304/SS |
| 7 | Rondella spinta | Ptfe | 14 | Coperchio di plastica | Plastica |
| NPS | Dn | D | L | W | H | Ra | Rb |
| 1/2 " | 15 | 15 | 75 | 110 | 71 | 18 | 4 |
| 3/4 " | 20 | 20 | 80 | 122 | 67.5 | 18 | 4 |
| 1 " | 25 | 25 | 90 | 122 | 70 | 18 | 5 |
| 11/4 " | 32 | 32 | 110 | 170 | 80 | 25 | 5 |
| 11/2 " | 40 | 38 | 120 | 170 | 91 | 25 | 5 |
| 2 " | 50 | 50 | 140 | 170 | 98 | 50 | 5 |
| 21/2 " | 65 | 64 | 185 | 210 | 128 | - | - |
| 3 " | 80 | 76 | 205 | 240 | 134 | - | - |
| 4 " | 100 | 100 | 240 | 314 | 160 | - |
- |
La resistenza al fluido è minima, con un coefficiente di resistenza equivalente a quello di un segmento di tubi della stessa lunghezza.
Semplice in design, di dimensioni compatte e leggero.
Le superfici di tenuta della valvola a sfera sono comunemente realizzate con materiali plastici, che offrono eccellenti capacità di tenuta e sono ampiamente utilizzate nei sistemi a vuoto.
La valvola a sfera in acciaio inossidabile PN64 presenta un meccanismo di apertura e chiusura rapida, che richiede solo una rotazione di 90 ° da completamente aperta a completamente chiusa, rendendola ideale per il telecomando.
Ha una struttura diretta, con anelli di tenuta mobili, che consente una facile smontaggio e sostituzione.
Se completamente aperti o chiusi, le superfici di tenuta della sede a sfera e valvola vengono isolate dal mezzo, impedendo qualsiasi erosione delle superfici di tenuta della valvola durante il flusso.
Con dimensioni che vanno da pochi millimetri a diversi metri, è adatto per l'uso in ambienti dal vuoto elevato ad alta pressione.
La nostra valvola a sfera ha trovato un uso diffuso in settori come petrolio, sostanze chimiche, generazione di energia, produzione di carta, energia nucleare, aerospaziale e persino nella vita di tutti i giorni.
