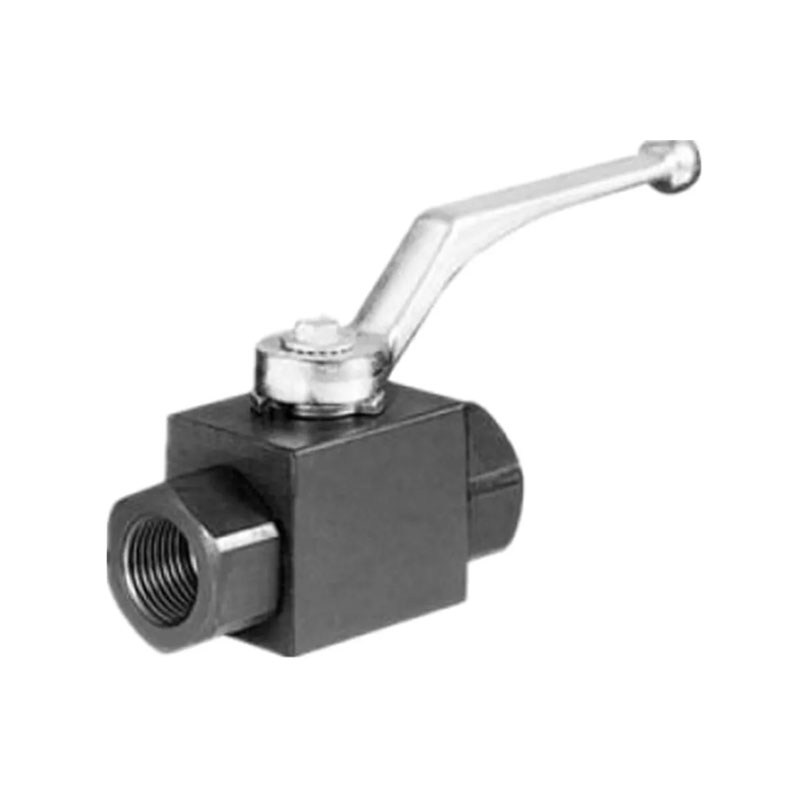

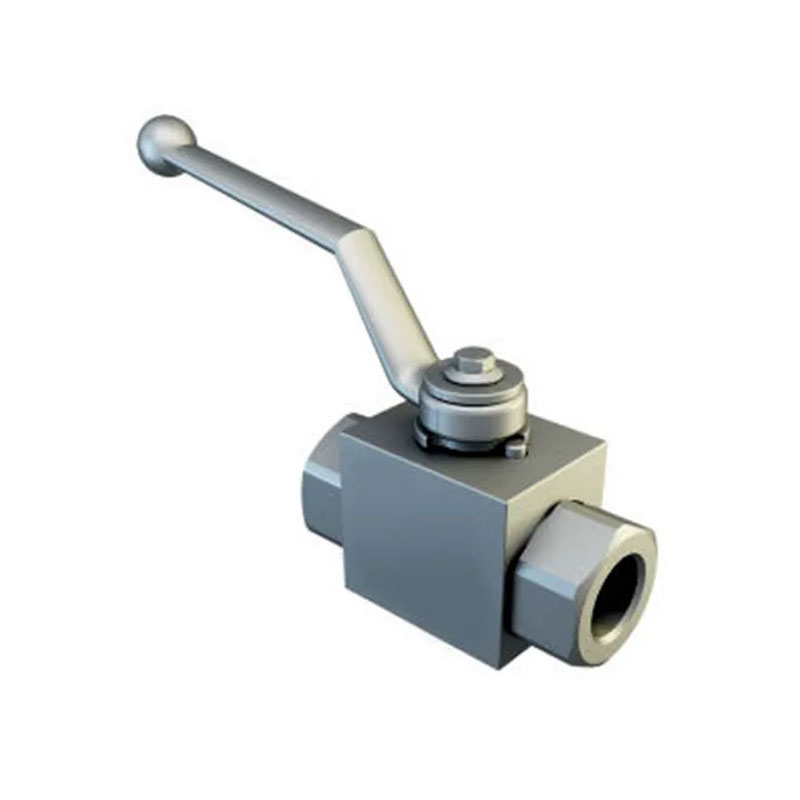

La valvola a sfera idraulica ad alta pressione Joepai KHB KHM è prodotta con Materiali di alta qualità, offrendo prestazioni e affidabilità eccellenti Applicazioni ad alta pressione in vari settori, tra cui petrolio e gas, sistemi idraulici e generazione di energia.
Gambo della valvola a prova di esplosione
Dispositivo anti-statico del corpo della valvola a sfera
Corpo della valvola fusione di precisione
C'è un foro di bilanciamento a pressione nel groove della palla
Pad di installazione diretta ISO 5211 per facile automazione
Può fornire un dispositivo di bloccaggio
Valvola a sfera idraulica in acciaio forgiato ad alta pressione YJZQ (F/F)
Discussione del tubo secondo: NPT, BSPT, BSPP
Intervallo di temperatura: -20ºC ~ 150ºC
Medium adatto: acqua, olio, aria
Pressione nominale: 1.6 ~ 31.5MPA
MATERIALE:
Carbon Steel/SCPH2/A105
Acciaio inossidabile/304/SCS13
Acciaio inossidabile/316/SCS14
| 1 | Corpo | A105 | 5 | Posto a sedere | Ptfe |
| 2 | Palla | SS304/SS316 | 6 | Imballaggio articolare | Ptfe |
| 3 | Gambo | SS304/SS316 | 7 | Cappuccio | A105 |
| 4 | O-ring | Nbr | 8 | Maniglia | Ferro |
| Dn | G | M | L | L1 | L2 | SW | S | H | W |
| 8 | 1/4 " | M14X1.5 | 72 | 40 | 13 | 9 | 27 | 70 | 120 |
| 10 | 3/8 " | M18X1.5 | 78 | 44 | 14 | 9 | 30 | 70 | 140 |
| 15 | 1/2 " | M22X1.5 | 86 | 48 | 16 | 9 | 36 | 78 | 140 |
| 20 | 3/4 " | M27X2 | 108 | 60 | 18 | 11 | 40 | 90 | 160 |
| 25 | 1 " | M33X2 | 116 | 64 | 20 | 11 | 50 | 100 | 185 |
| 32 | 11/4 " | M42X2 | 136 | 78 | 22 | 14 | 60 | 120 | 185 |
| 40 | 11/2 " | M48x2 | 148 | 84 | 24 | 17 | 74 | 140 | 280 |
| 50 | 2 " | M64x2 | 180 | 108 | 30 | 17 | 82 | 150 | 280 |
