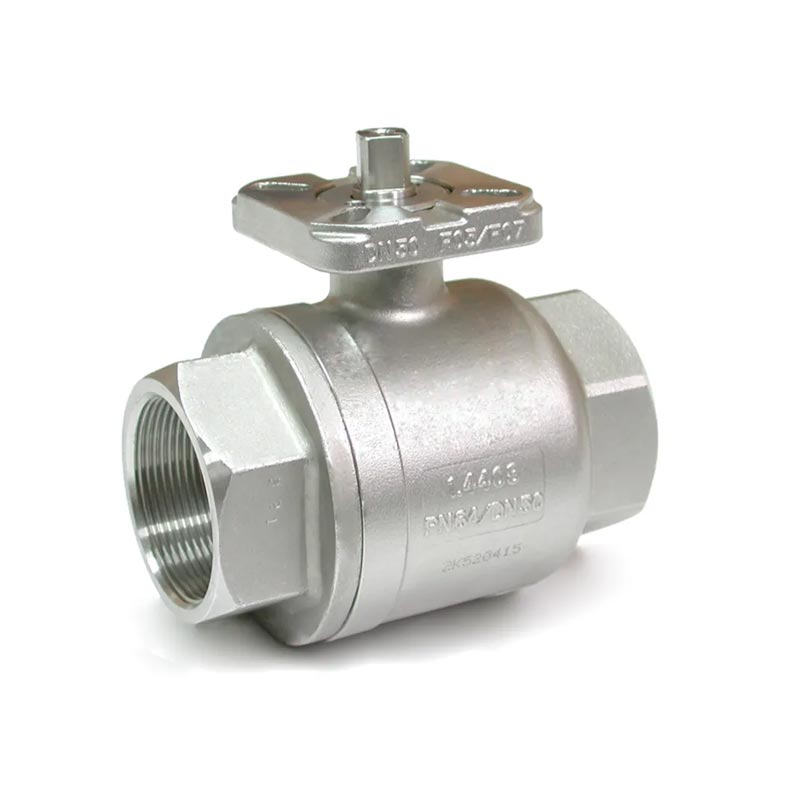

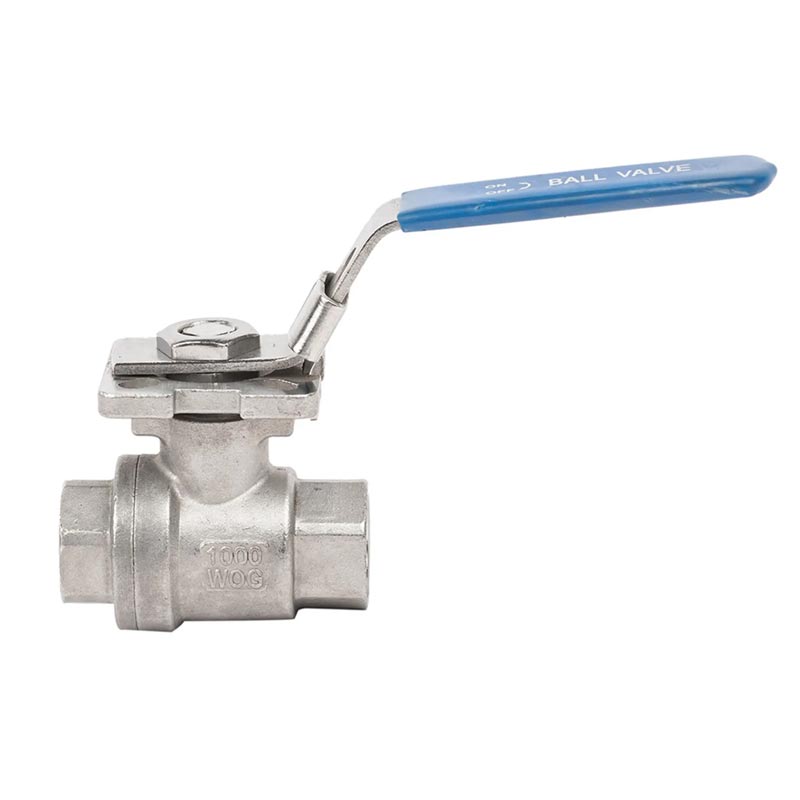

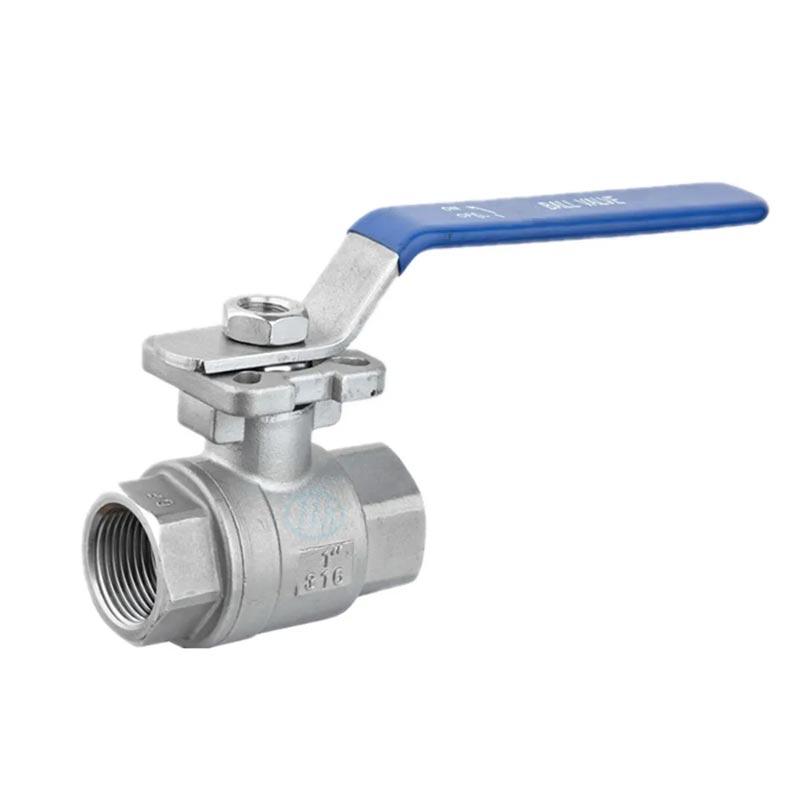

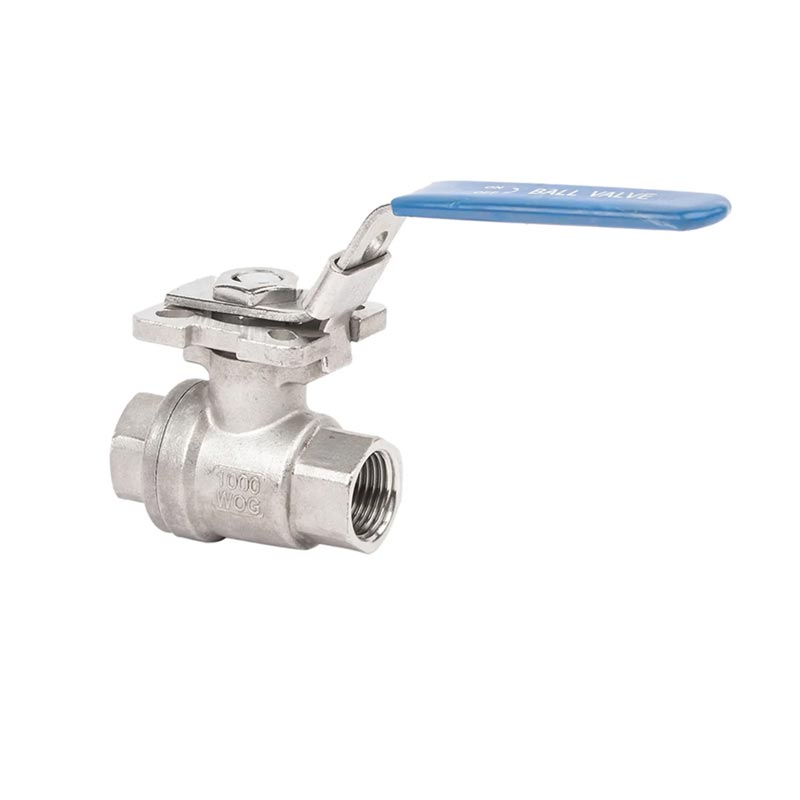

Valvola a sfera da 2 pc filettata da femmina joepai con ISO5211 PAD MOUNTIVE Direct è una valvola avanzata fatta di acciaio inossidabile di alta qualità (SS304/SS316). Questa valvola adotta un due pezzi Design e ISO5211 Montaggio, fornendo grande comodità per l'attuatore Installazione e adatto a moderni sistemi industriali che richiedono elevato efficienza e intervento manuale minimo.
Gambo della valvola a prova di esplosione
Dispositivo ant -statico per il corpo del club
Corpo della valvola fusione di precisione
C'è un foro di bilanciamento a pressione nel groove della palla

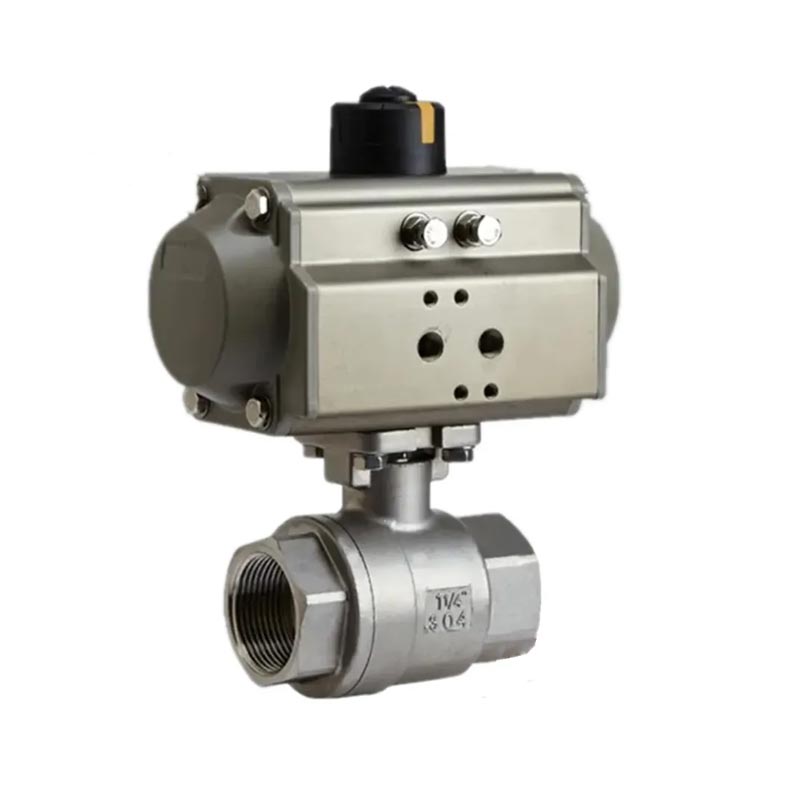

Pad di montaggio ISO 5211 per facile automazione
Fornire dispositivo di bloccaggio
Design: ASME B16.34 、 API 608
Spessore della parete: ASME B16.34 、 EN12516-3
Il design della protezione antincendio è conforme agli standard: API 607
Fine filettata: BSPT, BSP (P), NPT, Din 2999 G Filo
Ispezione e test: API598 、 EN12266
Joepai ha una vasta gamma di capacità mentre produciamo diversi tipi di valvole e fornire soluzioni per ogni settore. Sono progettati per operare in qualsiasi ambiente e a qualsiasi tasso di lavoro. Alcuni di loro sono industriali Valvole a sfera, valvole a farfalla, valvole del cancello, valvole di ritegno, valvole a globo e valvole del sistema antincendio.
| 1 | Corpo | WCB/CF8M/CF8 | 8 | Imballaggio | Ptfe |
| 2 | Cappuccio | WCB/CF8M/CF8 | 9 | Ghiandola | SS304/SS |
| 3 | Posto a sedere | Ptfe | 10 | Maniglia | SS304/SS |
| 4 | Palla | SS316/SS304/SS | 11 | Rondella primaverile | SS304/SS |
| 5 | Gambo | SS316/SS304/SS | 12 | Dado dello stelo | SS304/SS |
| 6 | Guarnizione | Ptfe | 13 | Pezzo di bloccaggio | SS304/SS |
| 7 | Rondella spinta | Ptfe | 14 | Coperchio di plastica | Plastica |
| NPS | Dn | D | L | H | H1 | Ra | Rb | Ra | Rb | K |
| 1/2 " | 15 | 15 | 62 | 38 | 9 | 18 | 21 | 3 | 3 | 9 |
| 3/4 " | 20 | 20 | 75 | 41 | 9 | 18 | 21 | 3 | 3 | 9 |
| 1 " | 25 | 25 | 85 | 58 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4 " | 32 | 30 | 91 | 60 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2 " | 40 | 38 | 105 | 75 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2 " | 50 | 49 | 120 | 80 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
